五联集成气动电磁阀组结构设计

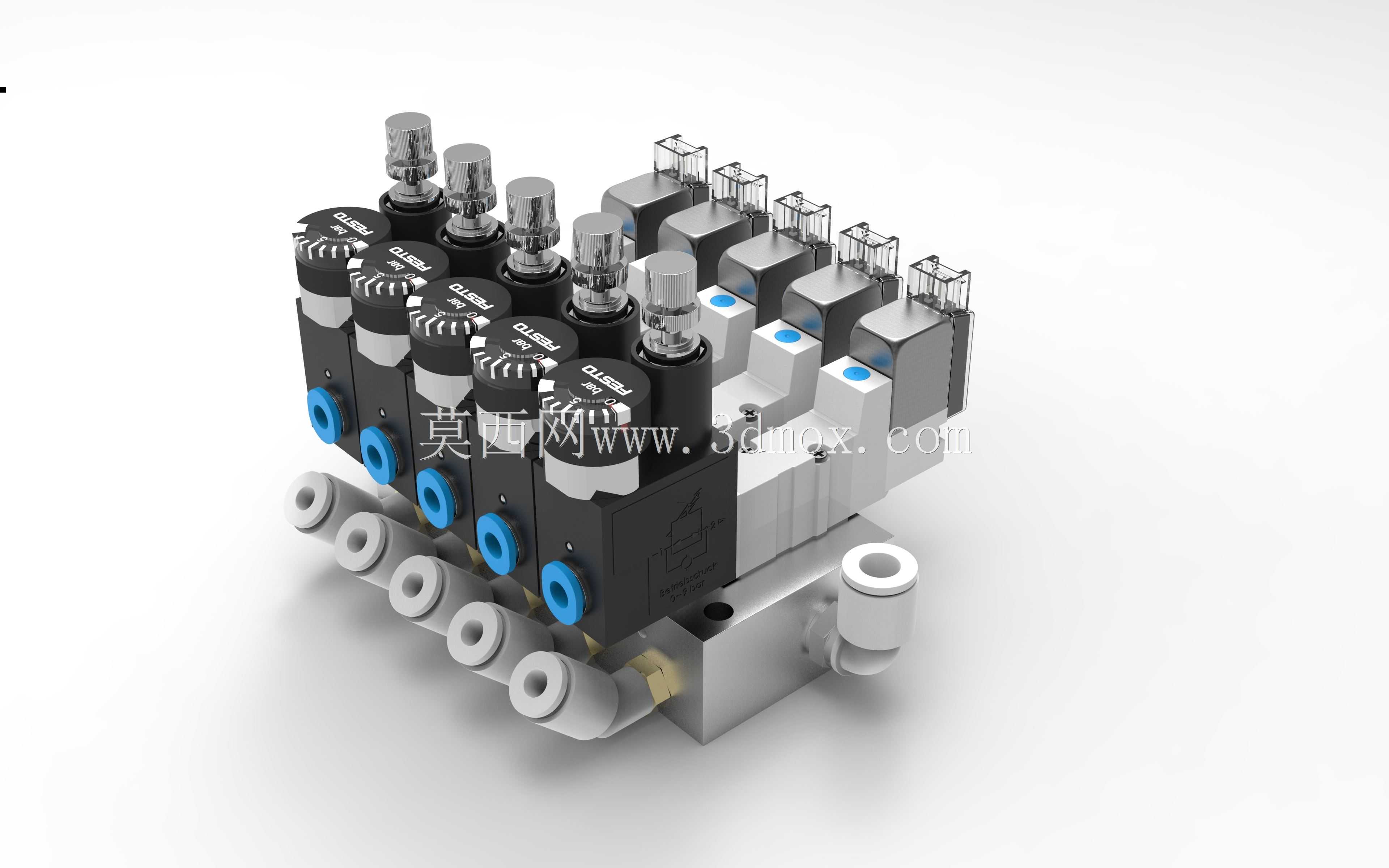

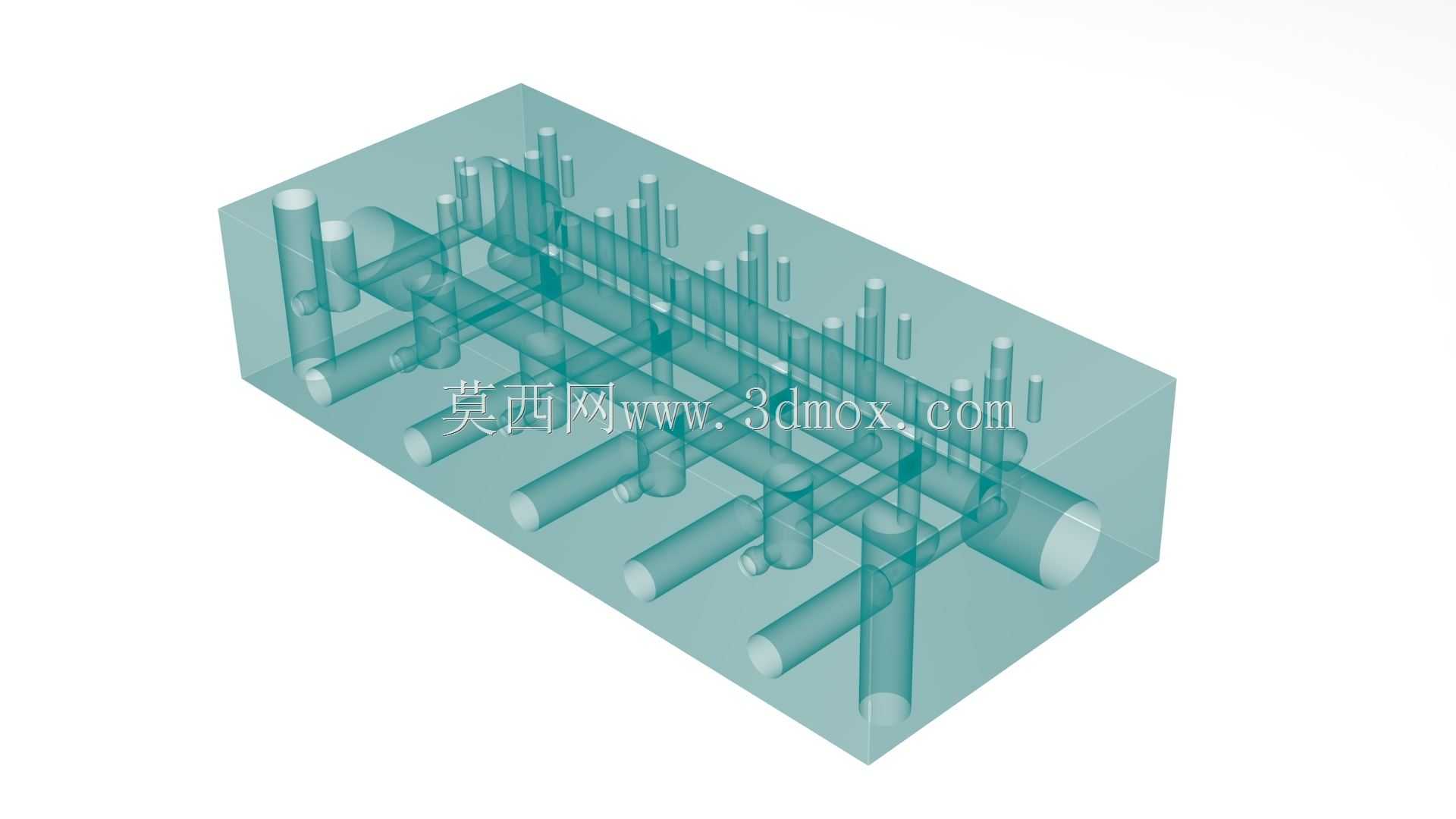

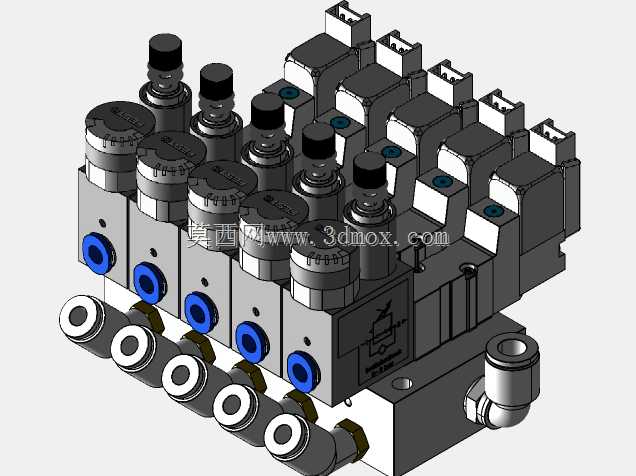

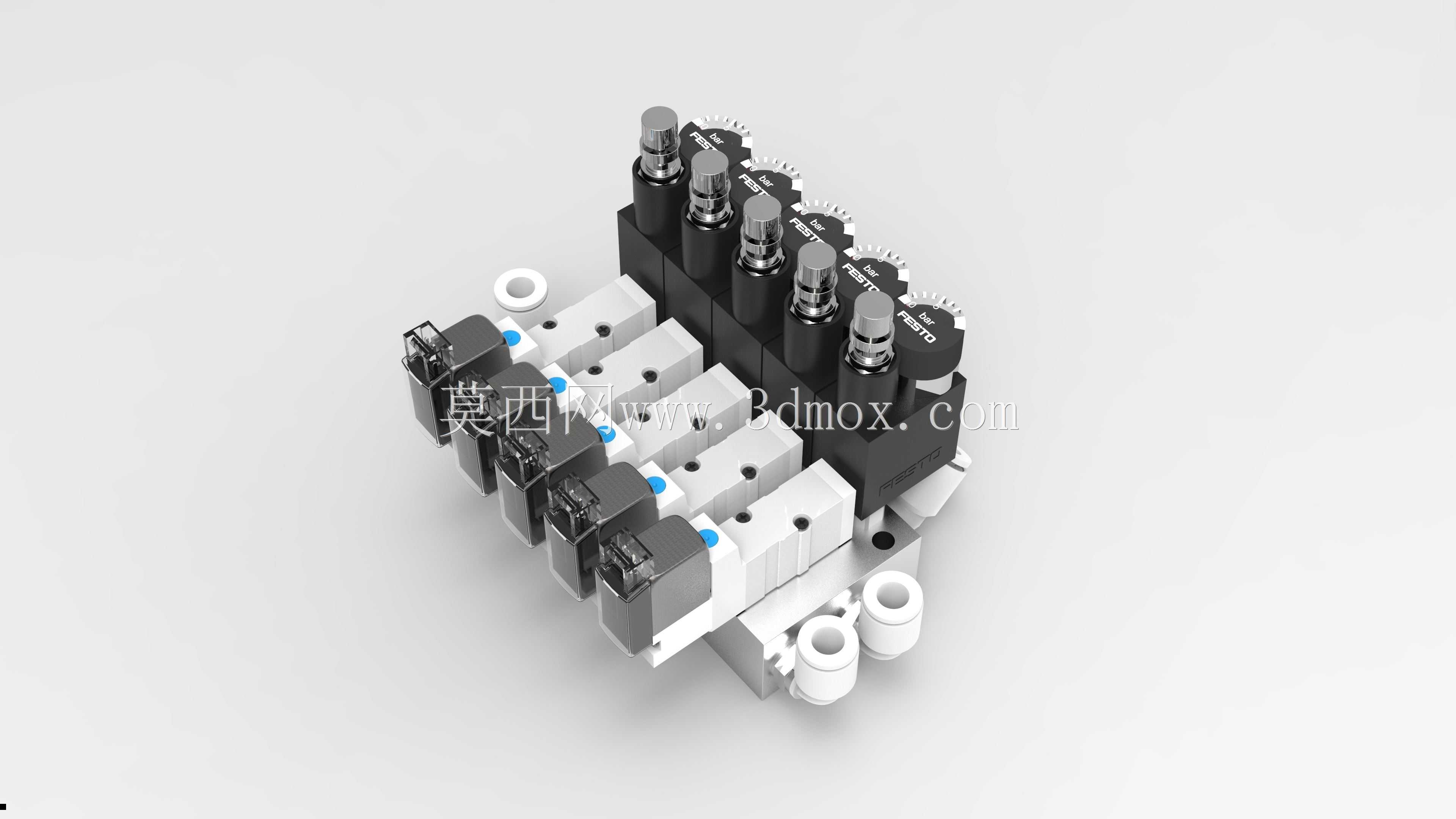

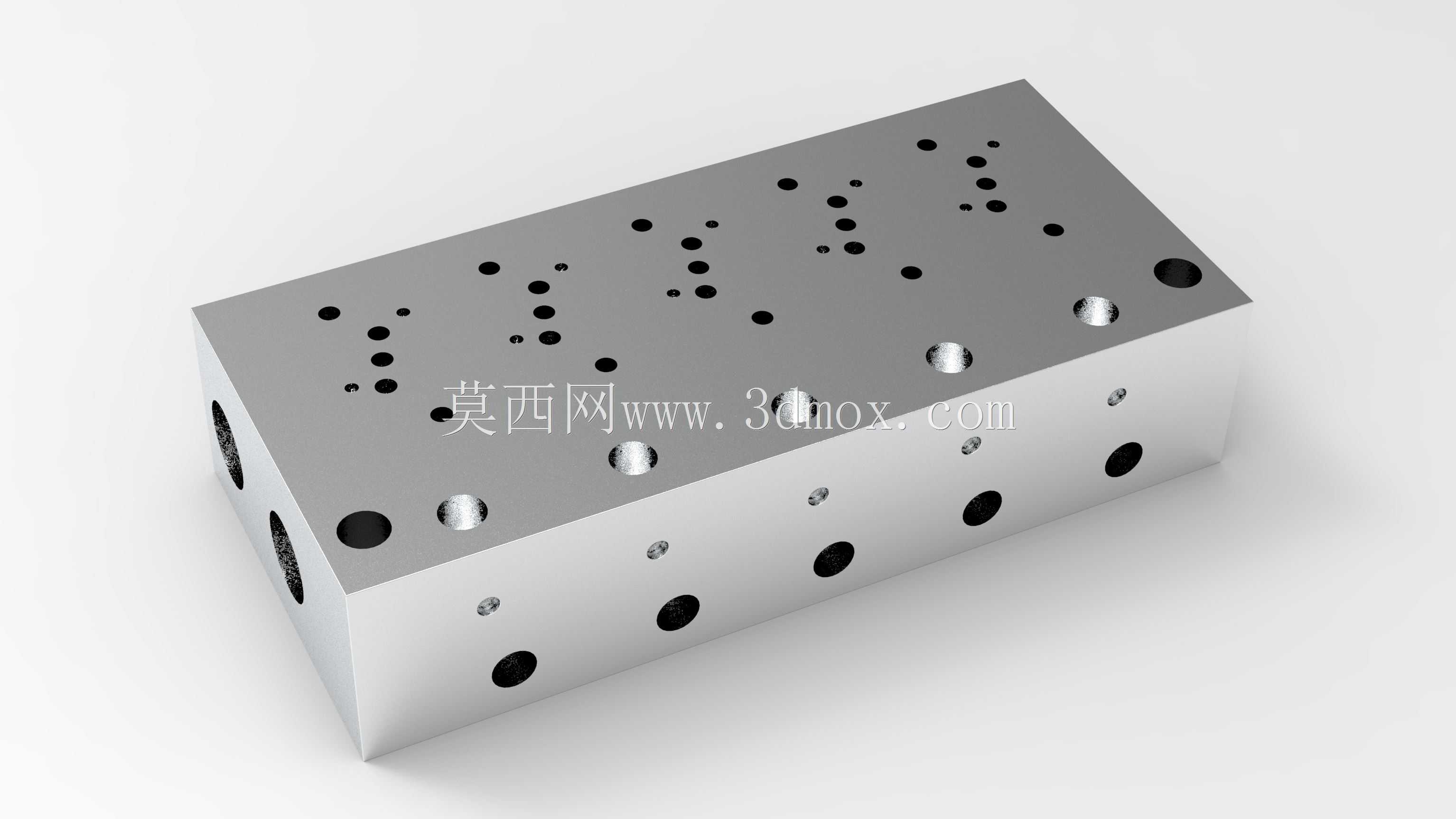

这款五槽集成式气动电磁阀岛，是气动控制系统里的核心气路管控部件，主要应用在自动化生产线的气动执行端管控场景，覆盖电子元器件组装、轻工包装、小型工件上下料、非标自动化专机等多个需要多路气动驱动的作业场景，能够替代零散布置的单只电磁阀，大幅简化设备内部的气路布线与电控接线复杂度。在实际生产作业中，该阀岛可同时对接五路独立的气动执行元件，比如薄型气缸、旋转摆缸、气动夹爪、真空发生器等气动终端，通过电控信号快速切换对应气路的压缩空气流向，精准控制执行元件的伸出、缩回、旋转、夹紧、释放等动作，相比分散安装的单阀结构，能减少30%以上的气路接头使用量，降低气路泄漏的风险点，同时缩短设备气路组装的工时。从产品功能特性来看，该阀岛采用集成式汇流板底座设计，所有阀位的进气端、排气端在底座内部完成气路连通，无需在阀件之间额外连接气管，每个阀位都配置独立的手动调试按钮，在设备调试阶段无需接入电控信号，即可手动触发对应阀位的气路切换，方便现场调试人员快速排查气路故障、校准执行元件的动作行程；阀件顶部配置清晰的工位标识与状态指示结构，设备运行过程中可直观观察每个阀位的工作状态，快速定位异常工位。在设计思路上，这款阀岛遵循模块化集成的设计逻辑，将五个独立的二位三通/五通电磁阀单元统一安装在同一块汇流底座上，电控接口采用侧置并排布局，可配套多针插头或者分线式接线，既可以整体更换阀岛总成，也可以单独更换某一个故障阀片，降低后期维护的配件成本；气路接口采用快插式接头设计，适配常规外径的气动软管，无需额外加工接头螺纹，现场接管操作便捷。从外形尺寸与安装边界来看，该阀岛整体采用紧凑的长方体布局，五个阀位沿长度方向等距排列，宽度方向预留了足够的手动操作空间，不会出现相邻阀位操作干涉的问题；底座上预留了标准化的安装孔位，可直接通过螺栓固定在设备的安装面板或者型材支架上，安装时需要在阀岛的接线侧、接管侧预留不小于五十毫米的操作空间，方便后期插拔气管、连接控制线以及更换阀片，排气侧可根据需求配套消声元件，降低阀岛排气时产生的作业噪音，适配车间噪音管控的要求。
