手动操作方形法兰连接粉尘摆阀结构

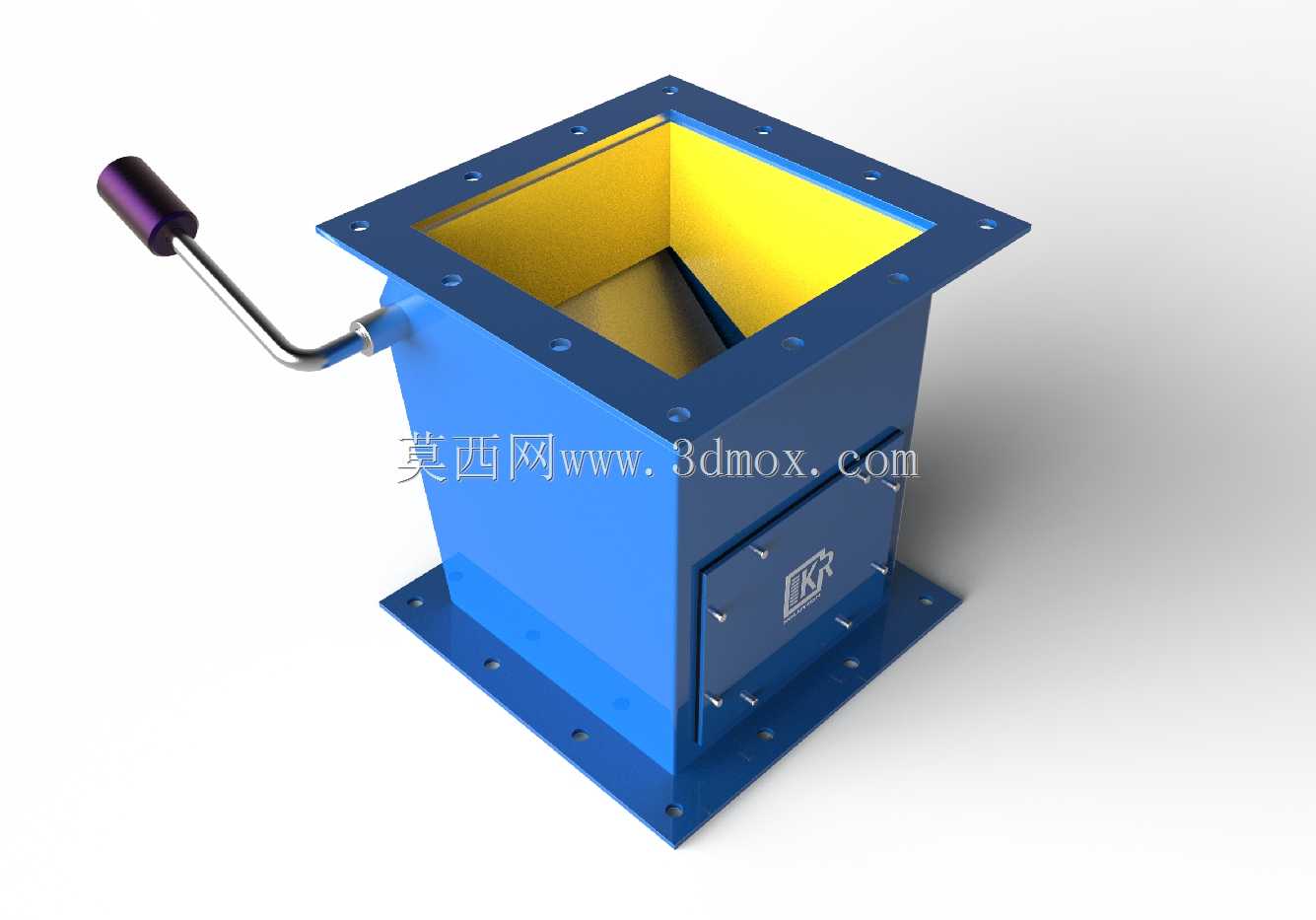

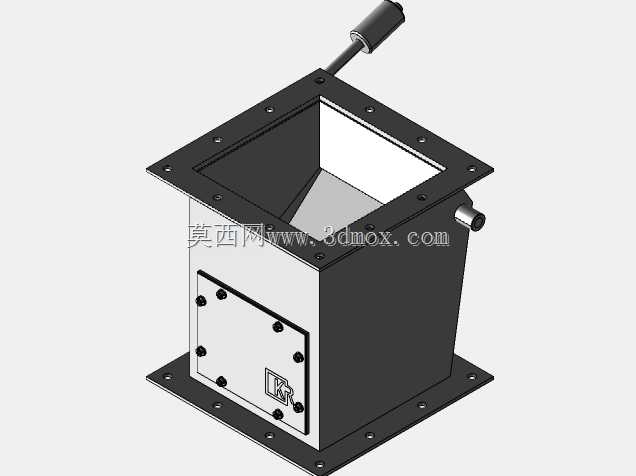

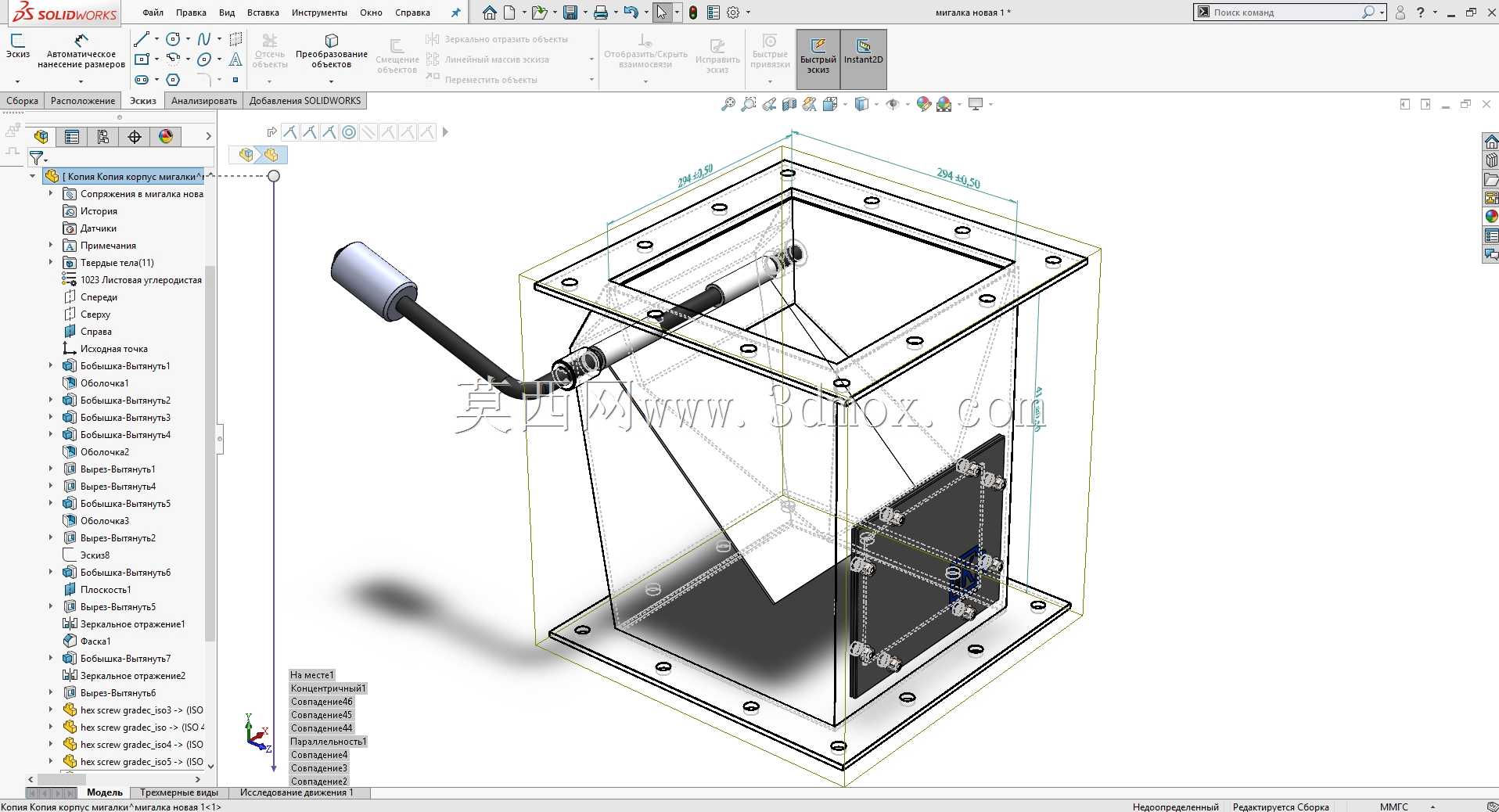

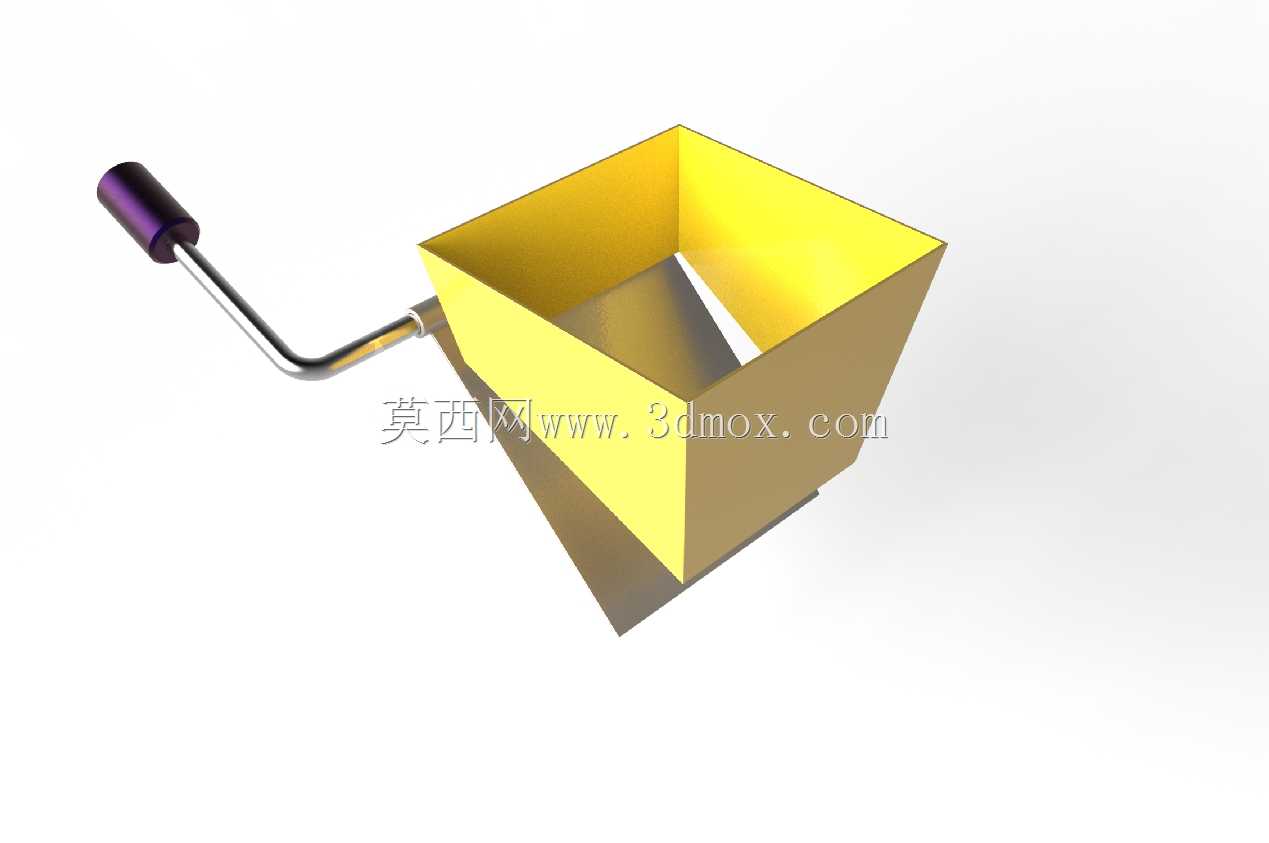

这款粉尘摆阀主要应用于粉体加工、物料输送、除尘系统等工况场景，常见于粮食加工、建材生产、冶金配料、环保除尘等行业的料仓出料端、除尘灰斗排灰口、粉体输送管路截断位置，承担粉体物料的卸料、截流、流量调节作用，可有效控制粉状、小颗粒状物料的排放节奏，避免物料自流、扬尘外溢的问题，适配干燥无粘性的固体粉料输送工况，在重力卸料的料斗系统中适配性极强。设备整体采用上下方形法兰对接结构，上下法兰均预留均匀分布的螺栓安装孔，可直接与上方料仓出料口、下方接料管路或输送设备进料口通过螺栓紧固连接，安装时无需额外制作过渡连接件，上下法兰的平行度设计可保证对接密封面贴合紧密，减少粉料从连接缝隙泄漏的可能。阀体主体采用立式方箱结构，内部设置可摆动的闸板组件，通过侧面伸出的带防滑握柄的手动摇杆驱动内部摆轴转动，带动摆阀闸板完成开合动作，摇杆的力臂设计经过优化，操作人员无需施加过大的作用力即可完成闸板的启闭操作，握柄采用防滑绝缘材质包裹，操作时不易打滑，适配现场手动操作的使用需求。阀体侧面设置可拆卸的检修盖板，通过多组螺栓紧固在阀体侧壁，日常维护时无需拆卸整个阀体，仅需拆开检修盖板即可对内部闸板、转轴密封件进行检查、更换，大幅降低后期维护的工作量与停机时间。阀体内部与物料接触的区域做了光滑过渡处理，不存在物料积存的死角，可避免粉料长期堆积在阀体内出现结块、堵塞的问题，闸板与阀体密封面采用贴合式密封结构，闸板闭合时可完全截断料流通道，避免漏料、窜料的情况发生。设计过程中充分考虑了粉尘工况的使用特性，转轴穿出阀体的位置设置了密封结构，可阻挡粉料从转轴间隙溢出，避免现场出现扬尘污染，同时也防止外界杂质进入阀体转轴部位造成卡涩。整体结构紧凑，立式安装的占用空间较小，方形法兰的尺寸适配行业内常规规格的灰斗、料仓出料口，安装边界清晰，现场安装时仅需保证上下对接面的同轴度与平面度即可完成装配，无需复杂的调试步骤，手动操作的结构无需接入气源、电源，可在无动力配套的工位直接使用，适配多种复杂的现场安装环境，在间歇性卸料、手动控制料流的工况下具备极高的实用性，可有效提升粉体卸料环节的操作便捷性，减少粉尘外溢对现场作业环境的影响。
