30mm球径法兰式金属万向球脚轮结构

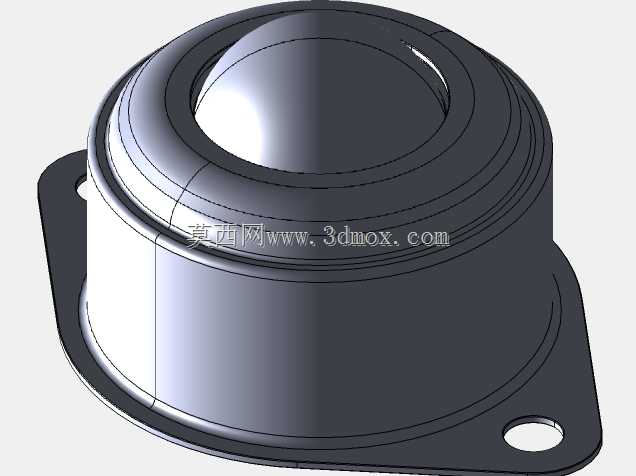

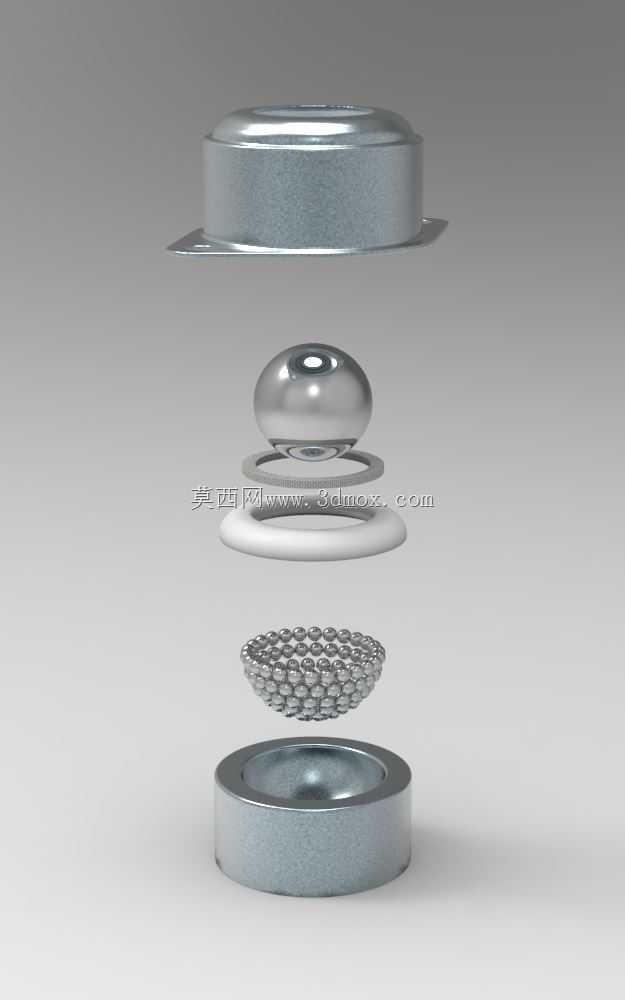

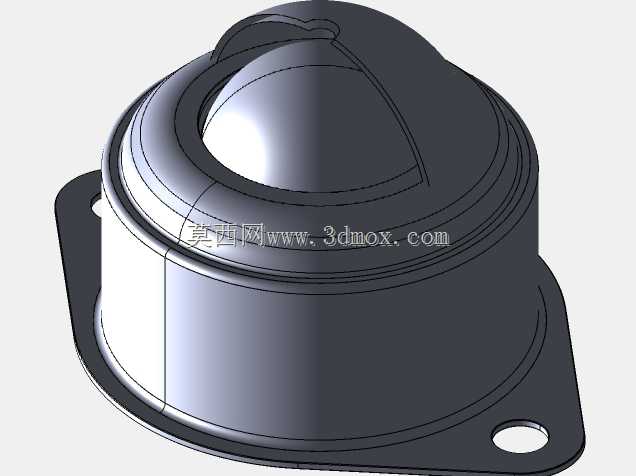

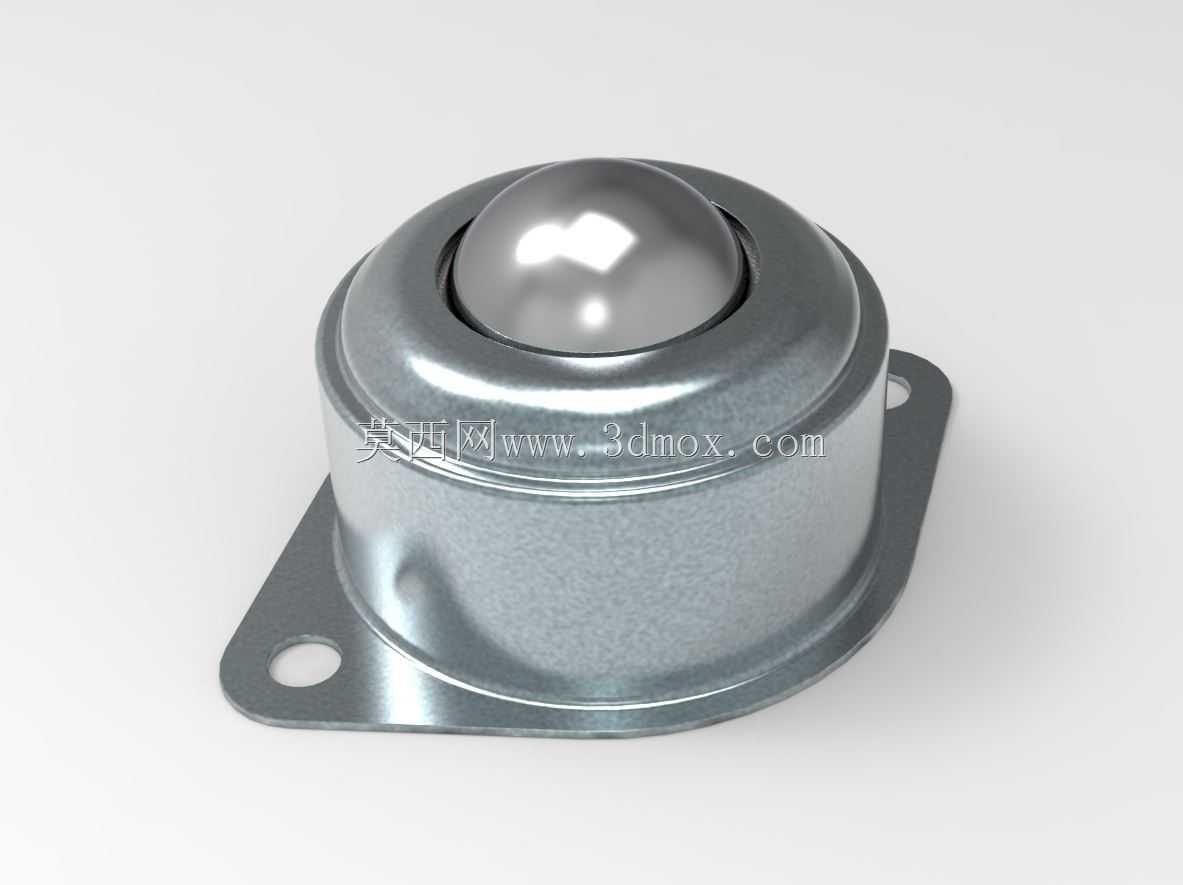

这款法兰安装式金属球脚轮是物料输送、工装变位、工位辅助领域常用的万向承载部件，核心承载球直径为30mm，整体采用全金属冲压成型结构，可在平面内实现任意方向的顺滑滚动，广泛应用于电子生产线工装板输送、物流分拣线换向工位、重型工装夹具移动平台、机床上下料辅助工作台、仓储货架滑移层板等场景，能够有效降低物料平移时的摩擦阻力，减少工件搬运过程中的表面划伤，同时可作为重载设备的底部支撑滑移部件，适配多方向频繁移位的作业需求。产品主体采用冷轧钢板冲压拉伸成型外壳，底部带菱形法兰安装边，法兰边上预留两个对称的圆形安装孔，安装时可直接通过螺栓将脚轮固定在设备底面或工作台架上，安装边界清晰，无需额外加工复杂的安装沉台，适配常规的型材架、钢板架的安装孔位布局，安装后整体突出安装面的高度经过优化，不会过多占用设备底部的预留空间，同时保证承载球有足够的突出量接触支撑面，避免外壳边缘与支撑面发生剐蹭。内部承载球采用抛光轴承钢材质，表面硬度高、粗糙度低，滚动时摩擦系数小，可承受径向的垂直载荷，内部配套的小滚珠排布均匀，将主承载球的滑动摩擦转化为滚动摩擦，保证万向转动时无卡滞、无异响，外壳的卷边结构将内部滚珠与主球完全包覆，可阻挡大部分粉尘、碎屑进入内部滚道，延长部件的使用寿命，同时冲压成型的外壳具备足够的结构强度，在承受额定载荷时不会发生变形、开裂。设计过程中重点考虑了安装便捷性与承载稳定性，菱形法兰的两个安装孔中心距经过标准化匹配，可兼容多数常规输送线、工装台的安装孔位标准，主球的突出高度经过反复校核，既保证足够的滚动接触行程，又避免球体外露过多导致承载时侧翻力矩过大，外壳的圆弧过渡结构可减少应力集中，在承受冲击载荷时能够分散应力，避免安装边与主体连接处发生断裂。实际使用时，多个该款脚轮可按阵列排布在工作台面或输送架上，形成万向输送平台，工件放置在球面上即可轻松推向任意方向，无需额外铺设滑轨或导向结构，尤其适合多工位之间的工件流转作业，相比普通定向脚轮，它无需转向支架结构，整体高度更低，承载能力更强，适合对安装高度有严格限制的紧凑工位使用，全金属的材质也可适配高温、多油污的工业作业环境，不会像尼龙材质脚轮那样在高温环境下出现软化变形的问题。
