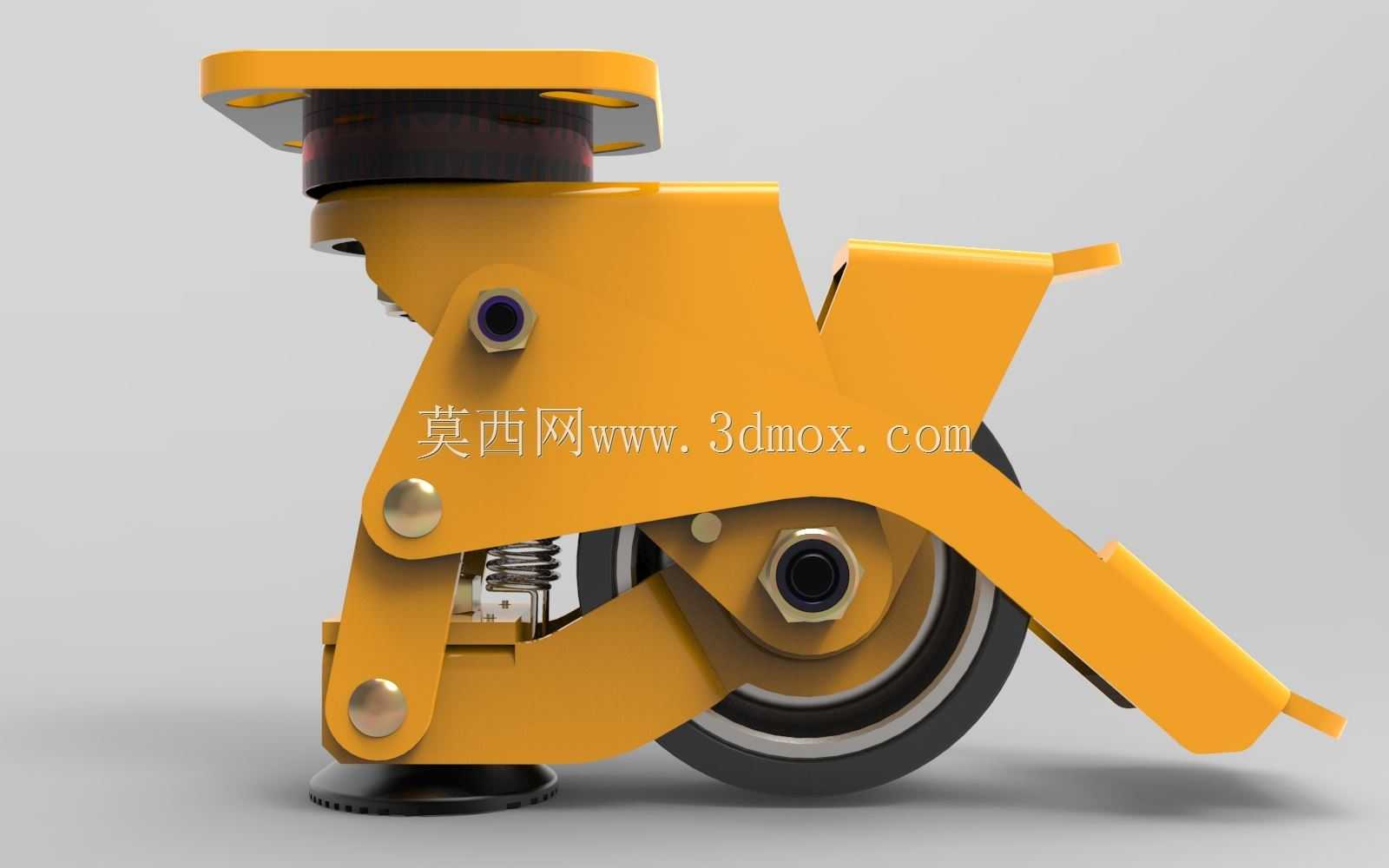

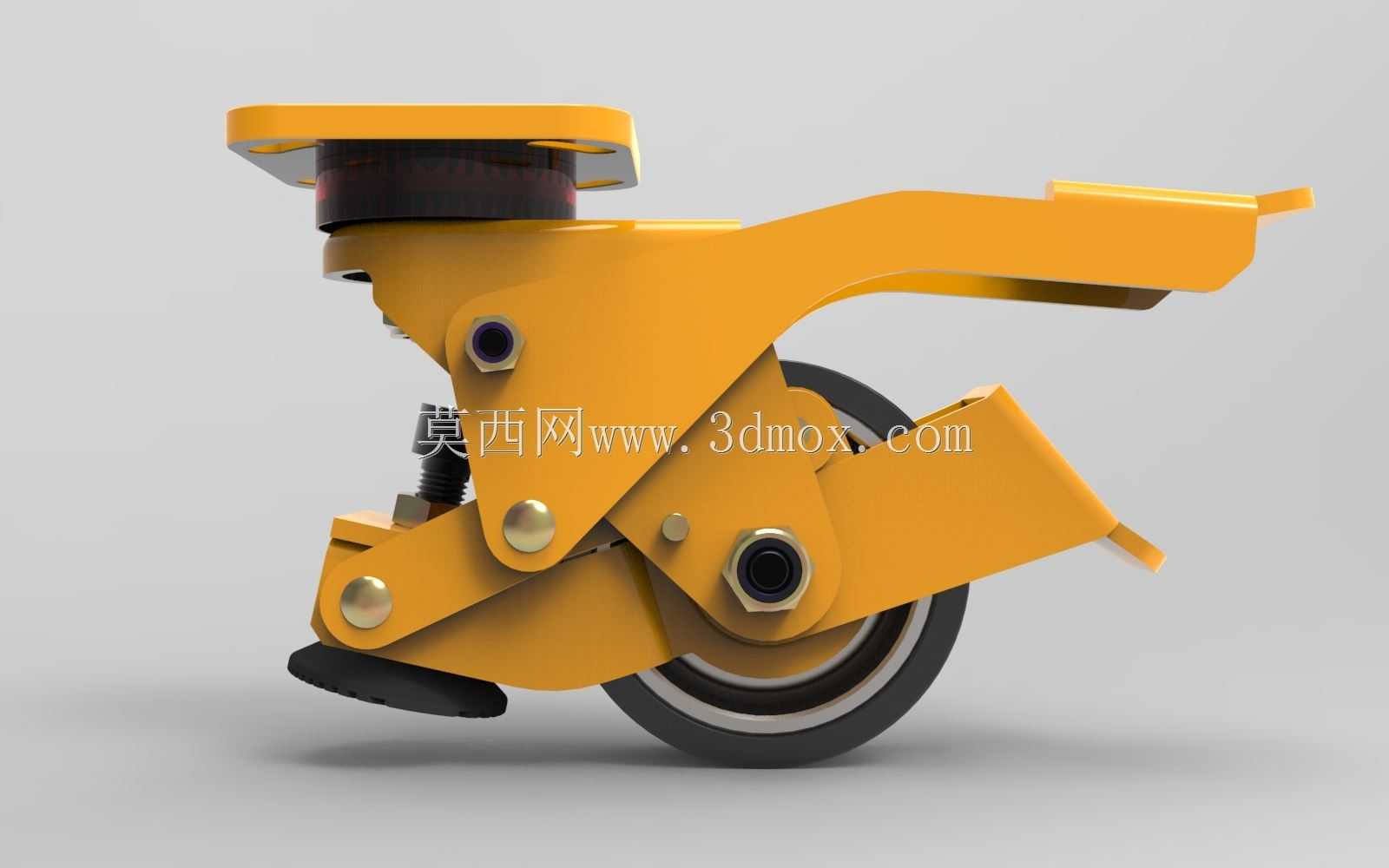

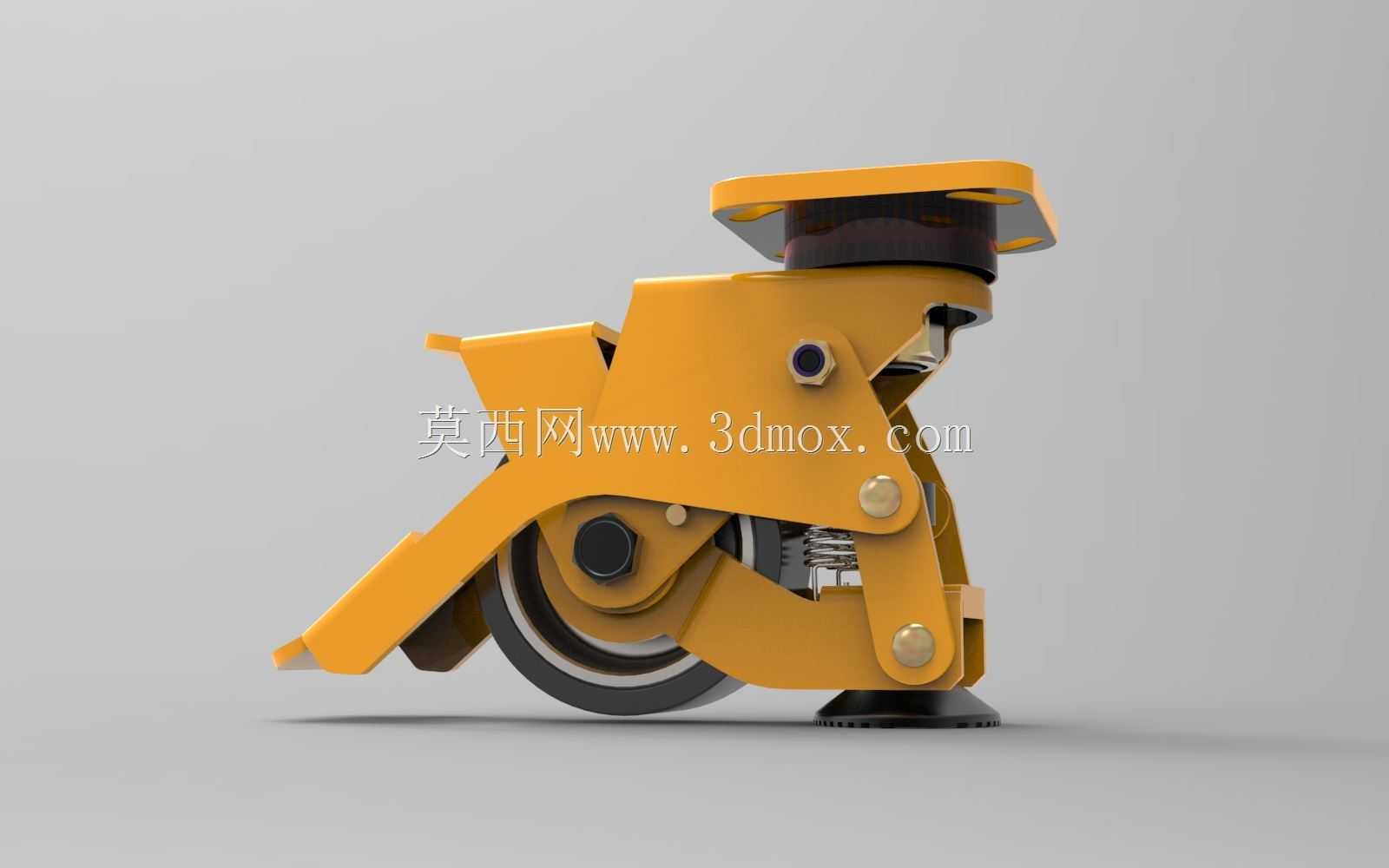

重型脚踏式水平调节支撑脚轮结构

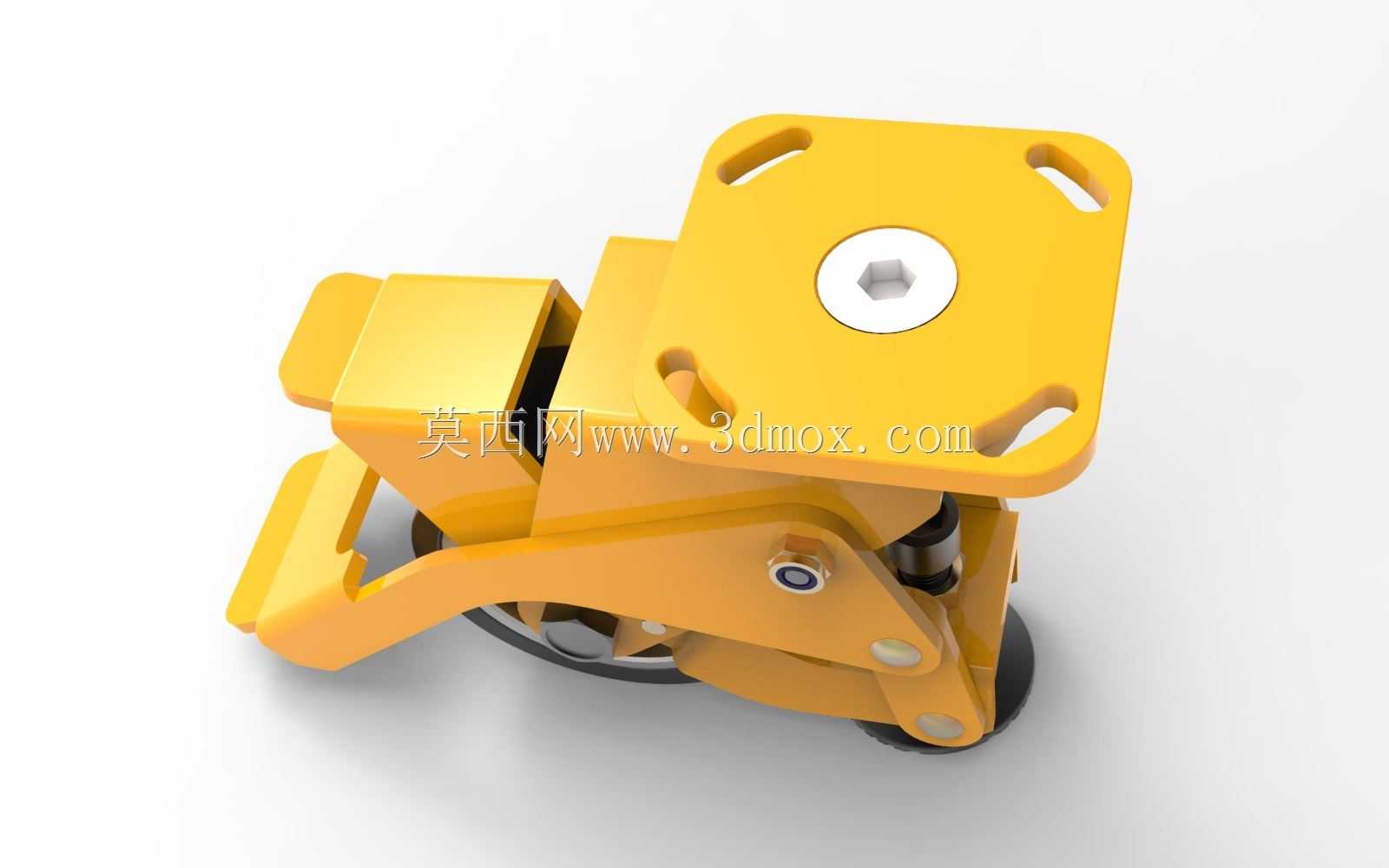

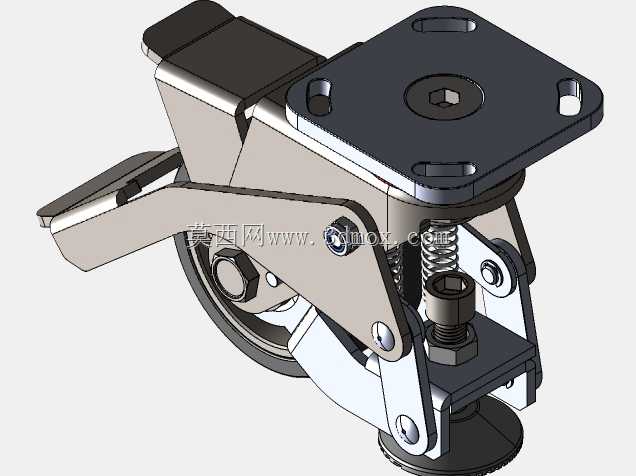

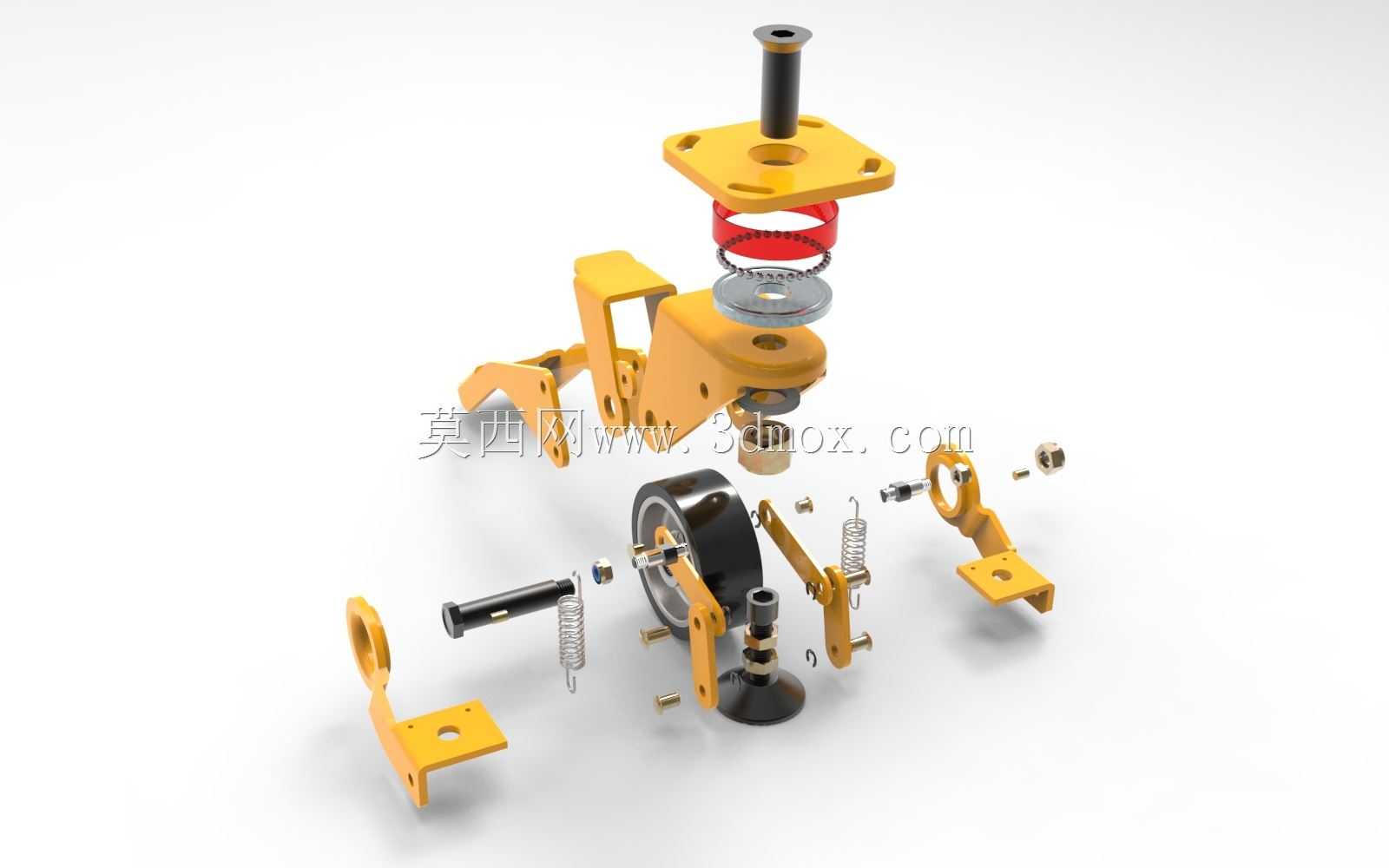

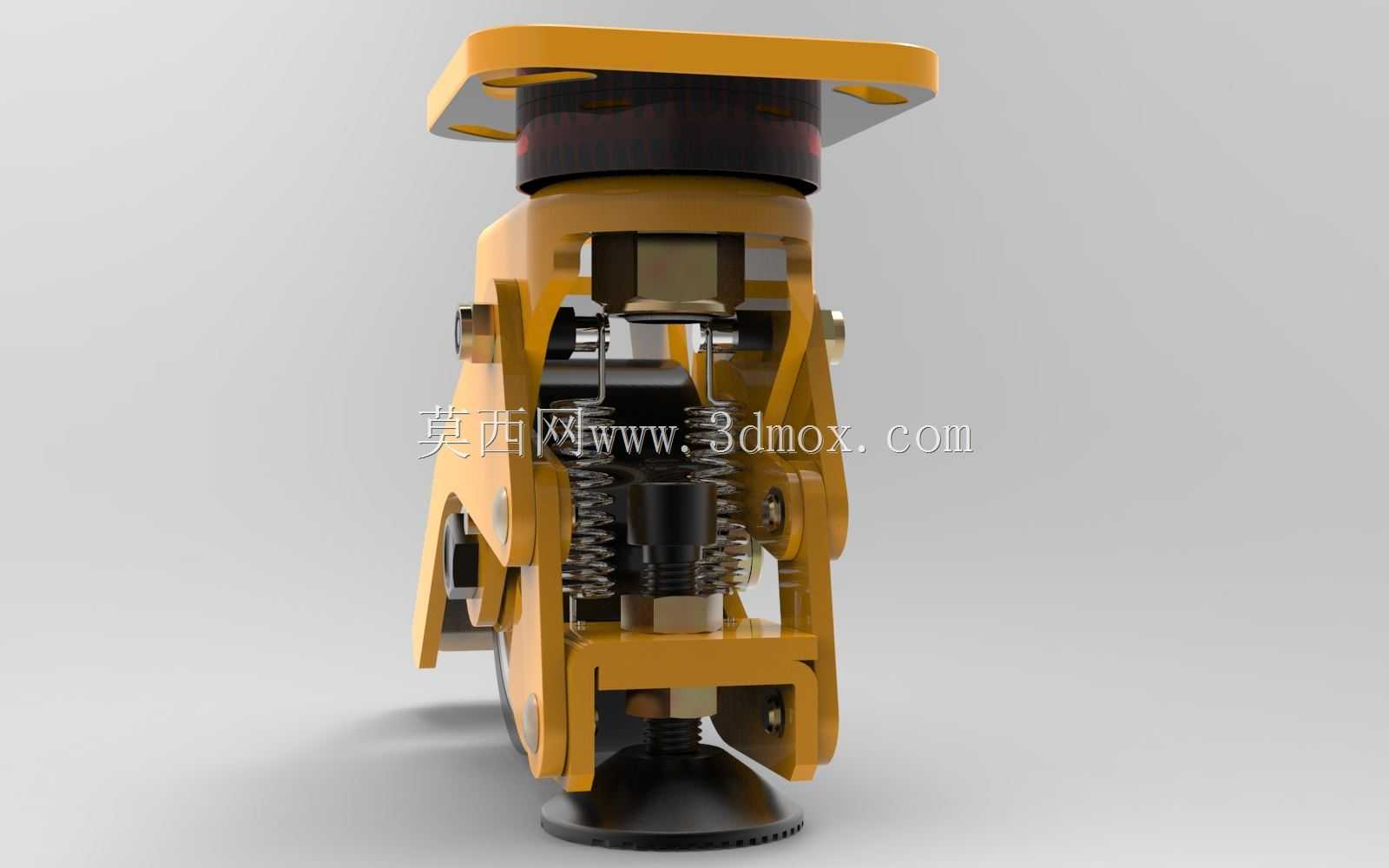

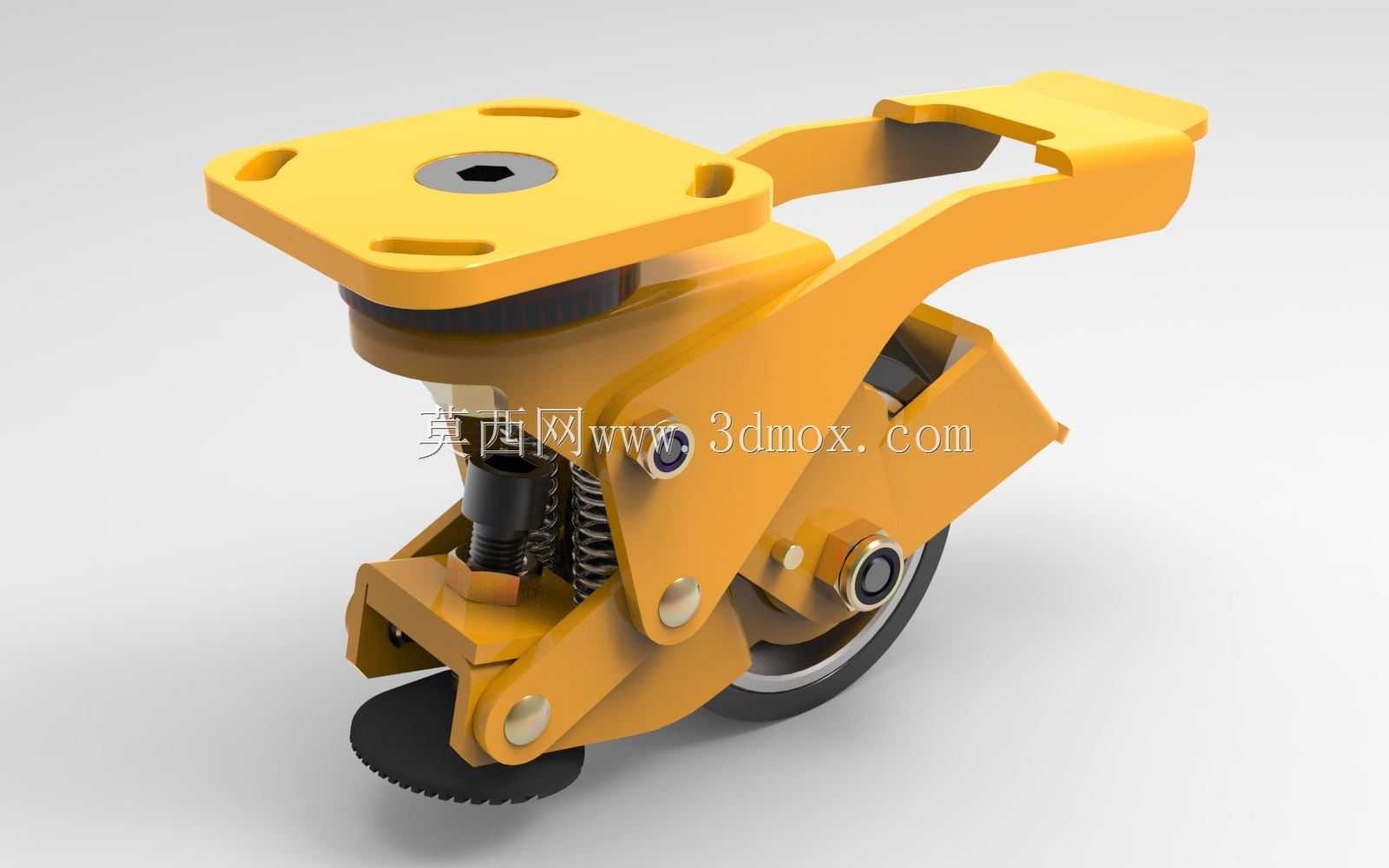

这款脚踏式重型水平脚轮主要应用于重型工业设备、精密加工机床、自动化生产线工作站、大型检测设备、仓储重型货架以及需要频繁移位又要求就位后稳定无晃动的工业场景中，能够同时满足设备短距离转运移位和就位后刚性水平支撑的双重需求，解决了传统脚轮承重后设备易晃动、传统支撑脚需要反复手动调节、移位与支撑切换效率低下的行业痛点。在实际生产场景中，大型精密检测设备、半导体加工工作站这类对就位水平度、支撑刚性要求极高的设备，以往需要先借助搬运工具移位，再逐个调整设备底部的支撑脚调平，整个过程耗时耗力，还容易在调整过程中出现设备偏移，而这款脚轮将行走滚轮与水平支撑结构集成在同一安装基座上，无需额外加装独立支撑件，仅通过脚踏操作就可以完成行走状态与支撑状态的快速切换，操作人员无需弯腰手动拧动调节螺杆，单脚踩踏对应的踏板即可完成状态切换，大幅提升设备移位、就位的作业效率，降低一线操作人员的劳动强度。从功能特性来看，这款脚轮采用双踏板联动的机械结构，其中一个踏板控制支撑块的升降，踩下后支撑块向下伸出接触地面，将滚轮抬离地面，此时设备整体重量由支撑块承载，能够提供极强的支撑刚性，完全避免滚轮受压产生的弹性形变，保证设备运行时的稳定性，不会出现晃动、位移的问题；另一个踏板控制解锁，踩下后支撑块抬升，滚轮重新接触地面，即可灵活推动设备进行移位，滚轮采用耐磨聚氨酯材质，滚动阻力小，行走时不会划伤车间环氧地坪，同时具备一定的减震效果，移位过程中能够减少设备内部精密部件受到的振动冲击。在设计思路上，这款脚轮的整体结构采用高强度钢板冲压焊接成型，所有铰接点位都采用带衬套的销轴连接，长期反复踩踏使用也不会出现铰接松旷的问题，结构强度能够满足数吨级的重型设备承重需求；顶部采用标准法兰式安装板，安装孔位符合工业脚轮通用安装尺寸规范，能够直接替换传统重型万向脚轮，不需要对设备底部安装结构做额外改造，适配性极强；支撑块底部采用大接触面积的防滑橡胶垫，接触地面时摩擦力大，即使地面存在轻微坡度也能保证设备不会出现滑移，同时橡胶垫能够吸收设备运行时产生的微小振动，进一步提升设备就位后的稳定性。从安装边界来看，这款脚轮的顶部安装板为方形法兰结构，四个安装孔呈对称分布，安装时需要保证设备底部安装面的平面度公差在合理范围内，避免安装后脚轮基座出现受力偏载；支撑块的升降行程预留了足够的调节余量，能够适应地面存在一定高度差的车间环境，即使地面有轻微不平整，也能通过支撑块的伸出量调整保证四个脚轮的支撑块都完全接触地面，让设备保持水平状态；整体结构的横向、纵向尺寸都经过优化，在保证结构强度的前提下尽可能压缩安装占用空间，不会过多占用设备底部的布置空间，适配各类设备底部的安装空间要求。
