教学用汽车前悬架转向实训台架结构

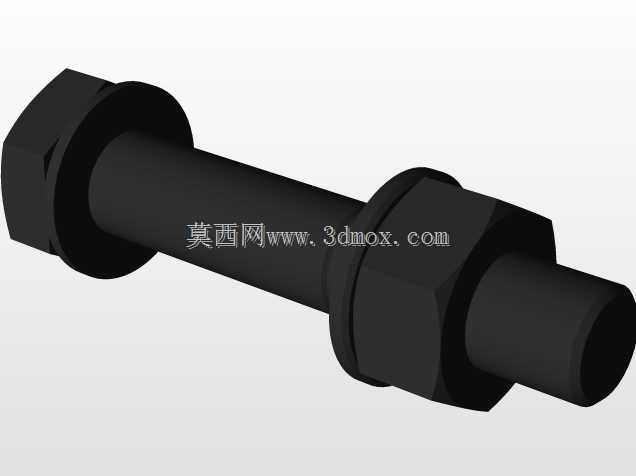

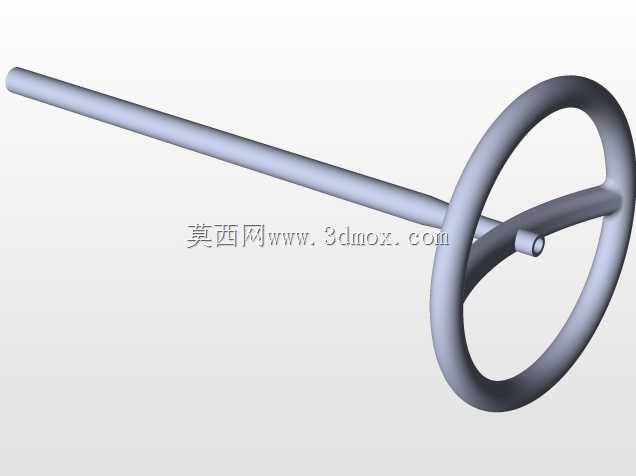

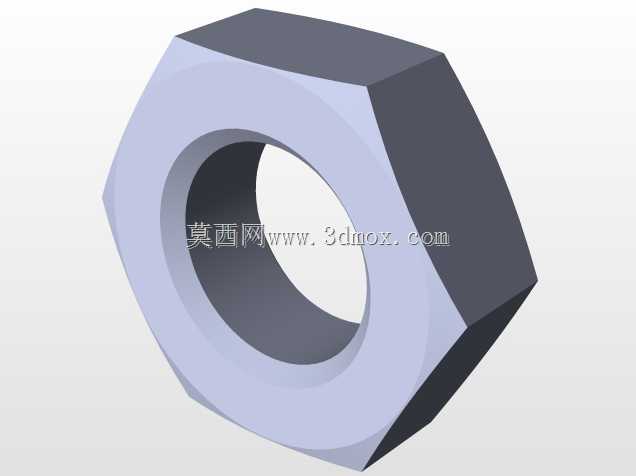

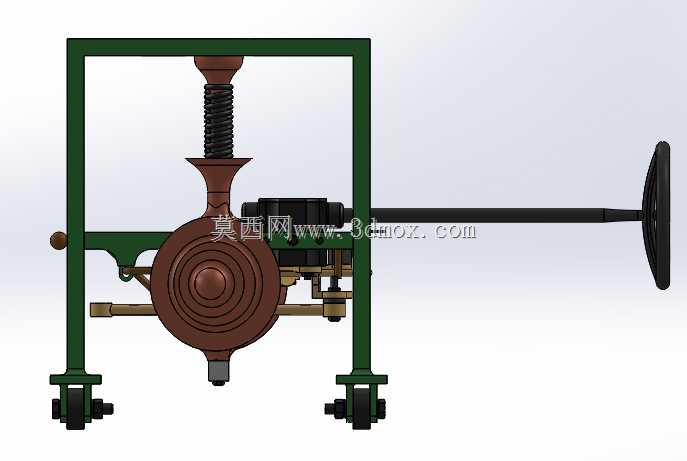

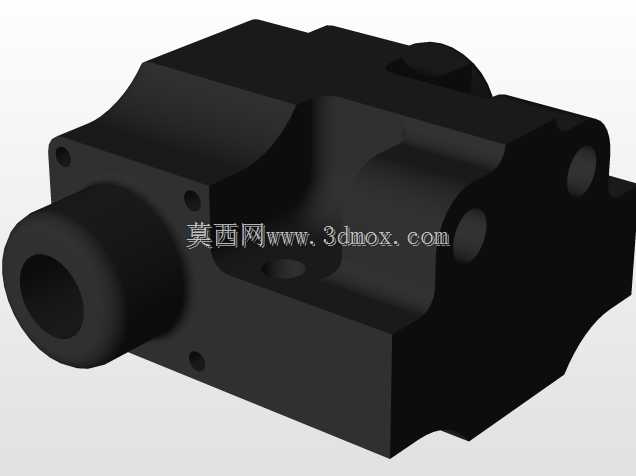

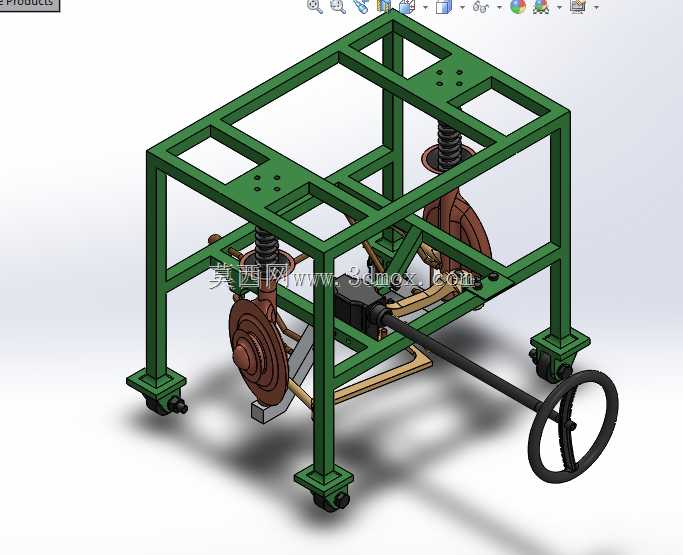

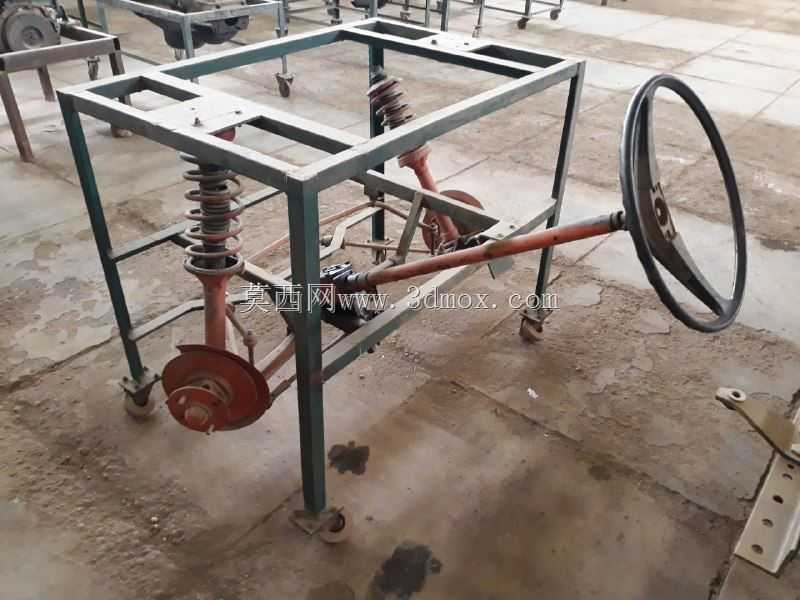

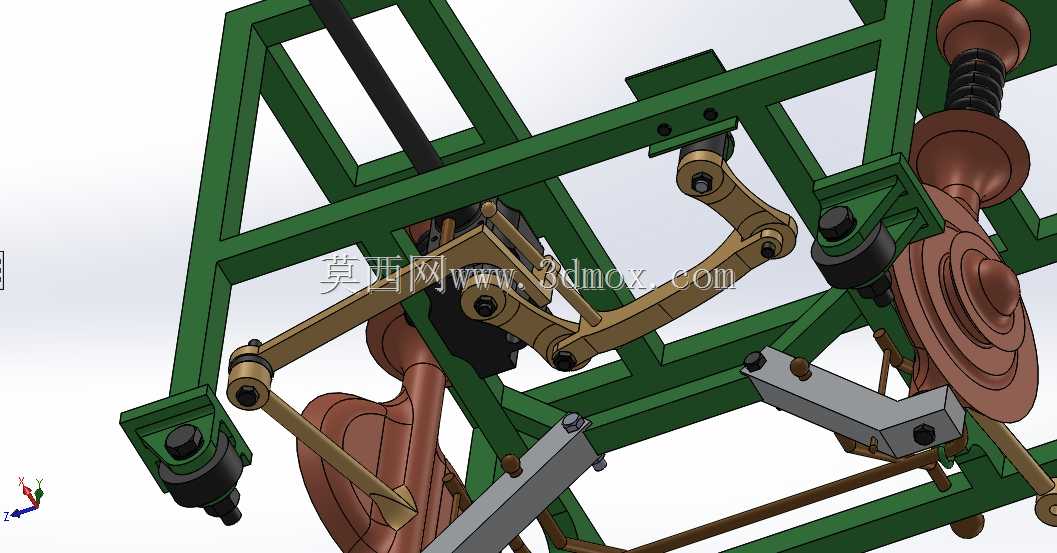

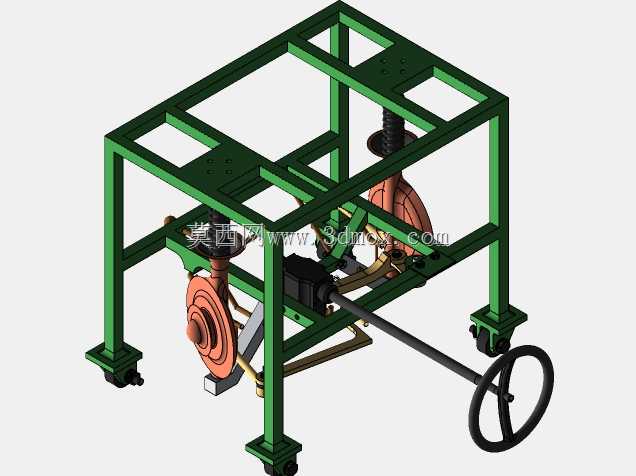

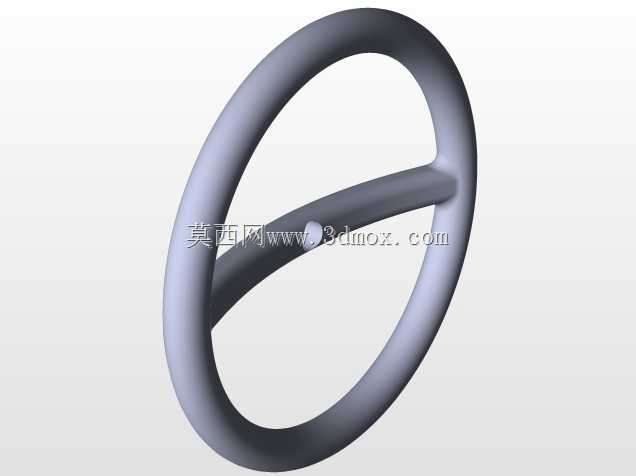

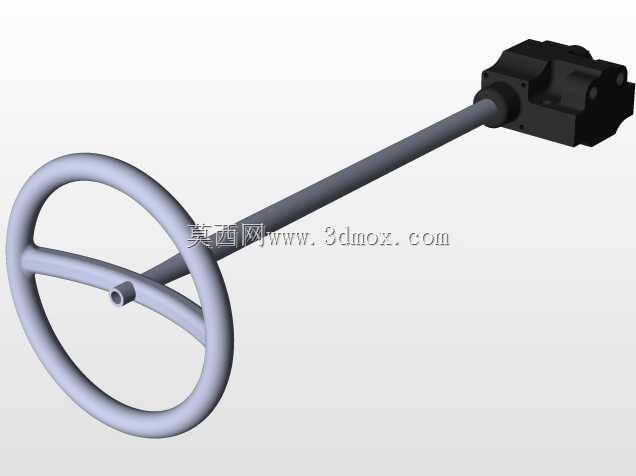

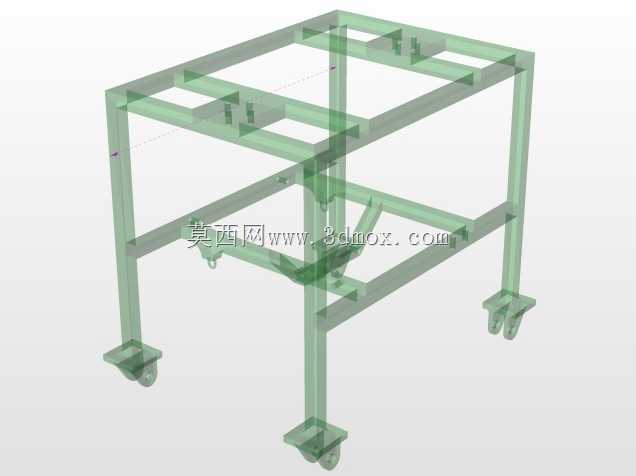

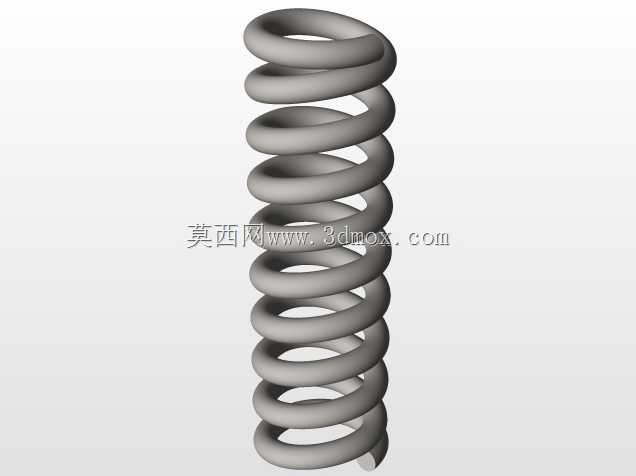

该结构为面向汽车构造教学场景开发的悬架转向系统实训台架，主要应用于职业院校、技工类院校的汽车底盘构造实训课堂，可帮助学员直观理解汽车前悬架与转向系统的联动逻辑、部件组成与运动传递路径，解决实车教学中部件遮挡、观察视角受限的问题。台架整体采用方管焊接形成框架式承载结构，底部安装带锁止功能的万向脚轮，可灵活移动至不同教学场地，锁止后可保持台架稳定，避免演示过程中出现滑移晃动。台架的核心功能是完整还原非独立前悬架与转向系统的工作状态，将实车中被车身覆盖的悬架摆臂、减震弹簧、转向拉杆、转向节等部件完全外露，学员可直接观察转动方向盘时，转向力矩通过转向轴传递至转向摇臂，再带动横拉杆拉动两侧转向节实现车轮偏转的完整过程，同时可观察悬架在模拟上下跳动时，减震弹簧压缩回弹、摆臂绕铰接点摆动的运动状态，清晰呈现悬架与转向系统的运动干涉边界与配合关系。设计过程中，将原本安装在车身上的悬架固定点全部集成在方管框架的对应安装位上，保证各部件的安装相对位置与实车1:1匹配，还原真实的运动几何关系，避免因安装位置偏差导致运动轨迹失真；框架上部预留的安装平面可根据教学需求加装透明护罩或者原理标识牌，下部预留的空余空间可放置配套的教学说明资料或者拆装工具。台架整体外轮廓尺寸适配常规实训教室的摆放空间，宽度可满足两侧车轮最大转向角度时不超出框架边界，长度预留了转向盘操作的安全空间，高度适配学员站立观察的视线高度，无需弯腰或者登高即可清晰观察所有核心部件的连接关系；各铰接部位采用与实车一致的衬套连接，既保证运动过程的阻尼感与实车接近，也可避免长期演示转动出现的松旷问题，减震弹簧采用与实车刚度接近的部件，可真实模拟悬架承载时的压缩特性，转向盘的转动阻尼也与实车手感接近，提升教学演示的真实感。
