六自由度夹持式机械臂结构三维设计

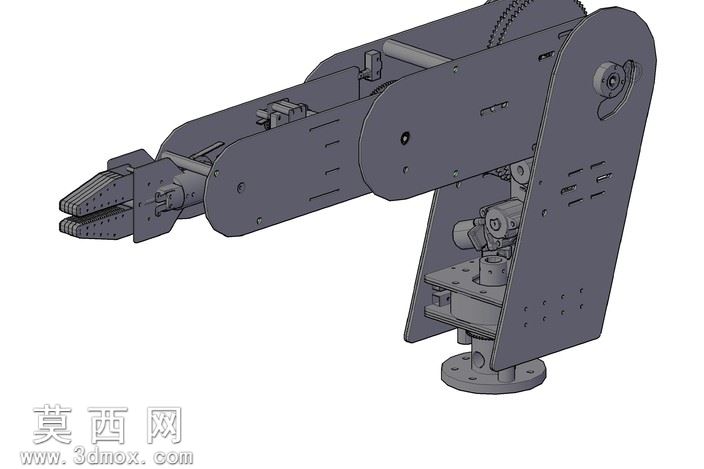

本作品为六自由度夹持作业机械臂的完整三维装配模型，整体建模过程严格遵循机械设计规范，从基座回转结构到大臂俯仰、小臂伸缩、腕部旋转再到末端夹持动作，每一处运动副的配合关系都在三维软件中完成了精准的约束定义，确保各关节运动无干涉、行程范围符合工业机械臂的常规作业需求。建模阶段采用自底向上的装配思路，先分别完成基座法兰盘、回转支撑座、大臂侧板、小臂连杆、齿轮传动组、末端夹爪等单个零件的特征建模，对板材类零件通过拉伸切除完成安装孔、减重槽、定位销孔的细节刻画，对轴类、齿轮类零件通过回转、齿形特征生成保证传动配合精度，所有零件的装配对齐、同轴、重合约束均按照实际机械装配逻辑设置，可直接用于运动仿真验证。模型渲染阶段采用哑光深灰金属材质模拟工业机械臂常用的阳极氧化铝板材质感，对转轴、齿轮等传动部件赋予略深的金属磨砂材质区分结构层次，基座安装面做轻微的金属纹理处理还原实际加工面的视觉效果，整体渲染光影柔和，清晰展现各部分的结构层次与装配关系，没有过度夸张的材质特效，完全服务于结构展示需求。结构设计上，该机械臂采用关节式串联布局，基座通过法兰盘可实现整臂360度水平回转，大臂与基座连接处采用齿轮传动实现俯仰角度调节，小臂与大臂之间通过连杆传动实现伸缩与俯仰复合动作，腕部设置独立旋转轴可调整末端夹爪的作业朝向，末端夹爪采用平行开合结构，通过内部传动实现稳定夹持动作，整体结构紧凑，传动路径清晰，各驱动部件的安装位都预留了充足的走线与维护空间，板材拼接式的臂身结构既保证了整体刚性，又通过合理的减重槽设计降低了臂身自重，减少关节负载。设计思路围绕教学参考与小型自动化作业场景需求展开，还原了通用工业机械手的核心结构逻辑，没有冗余的装饰性结构，所有特征都服务于运动功能与装配合理性，可作为机械原理教学、小型自动化设备改造、机械臂二次开发的参考模型，帮助学习者直观理解串联机械臂的关节构成、传动方式与装配逻辑，清晰展现机械手替代人工完成抓取、搬运作业的结构实现路径。
