带表式游标卡尺高精度测量工具结构

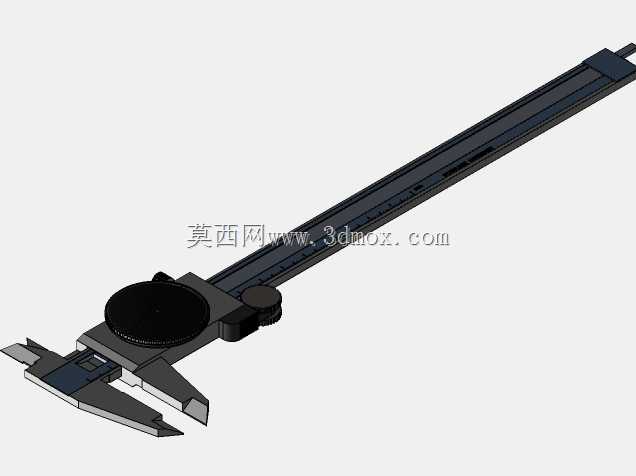

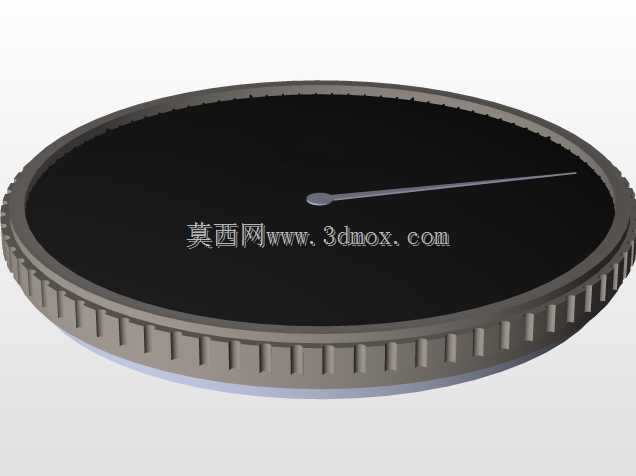

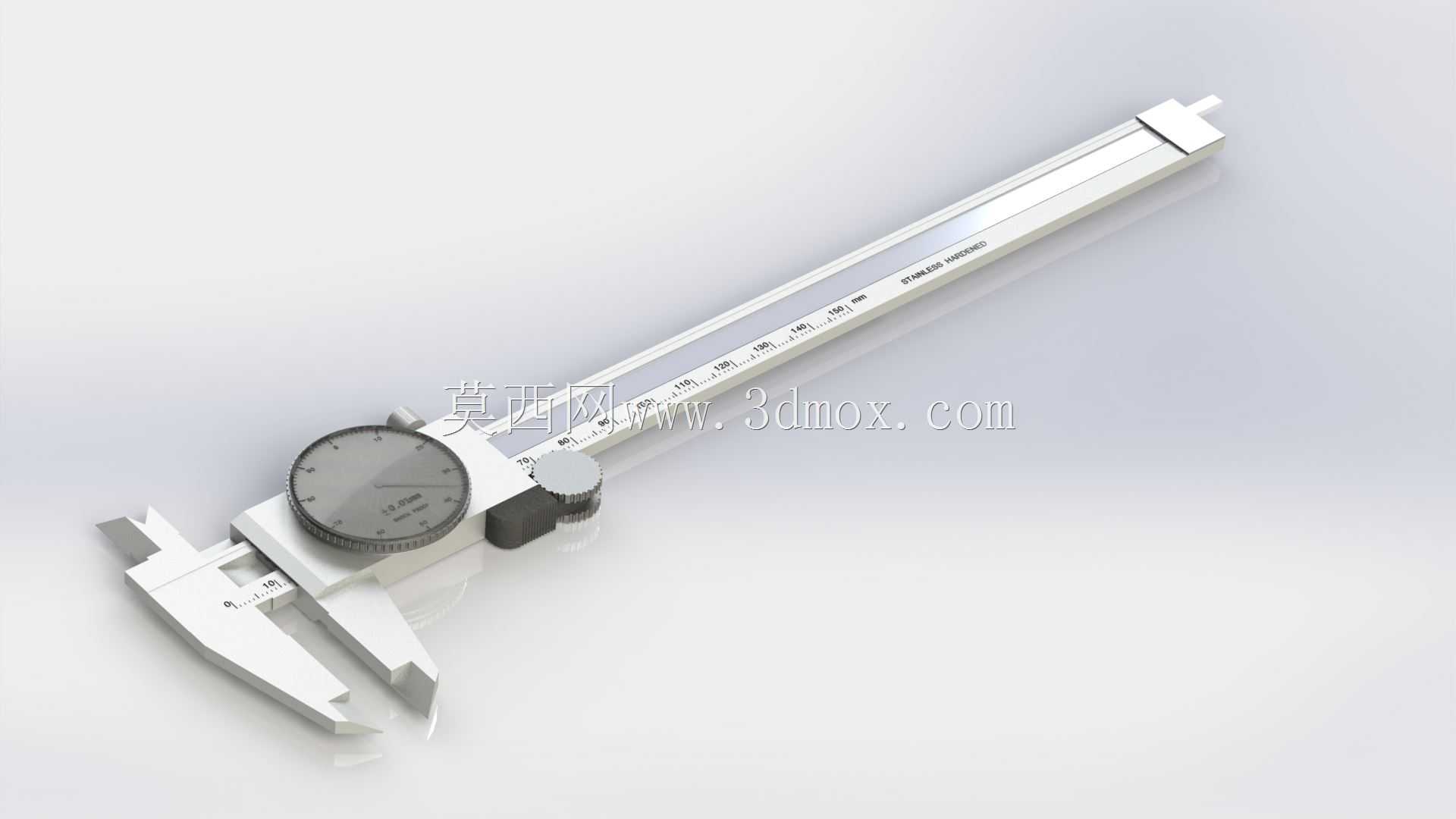

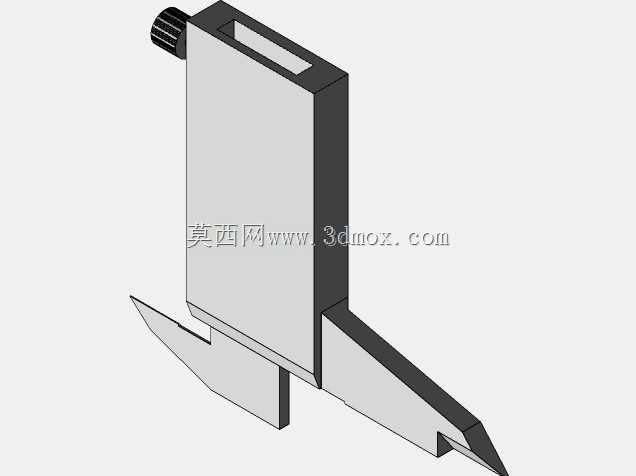

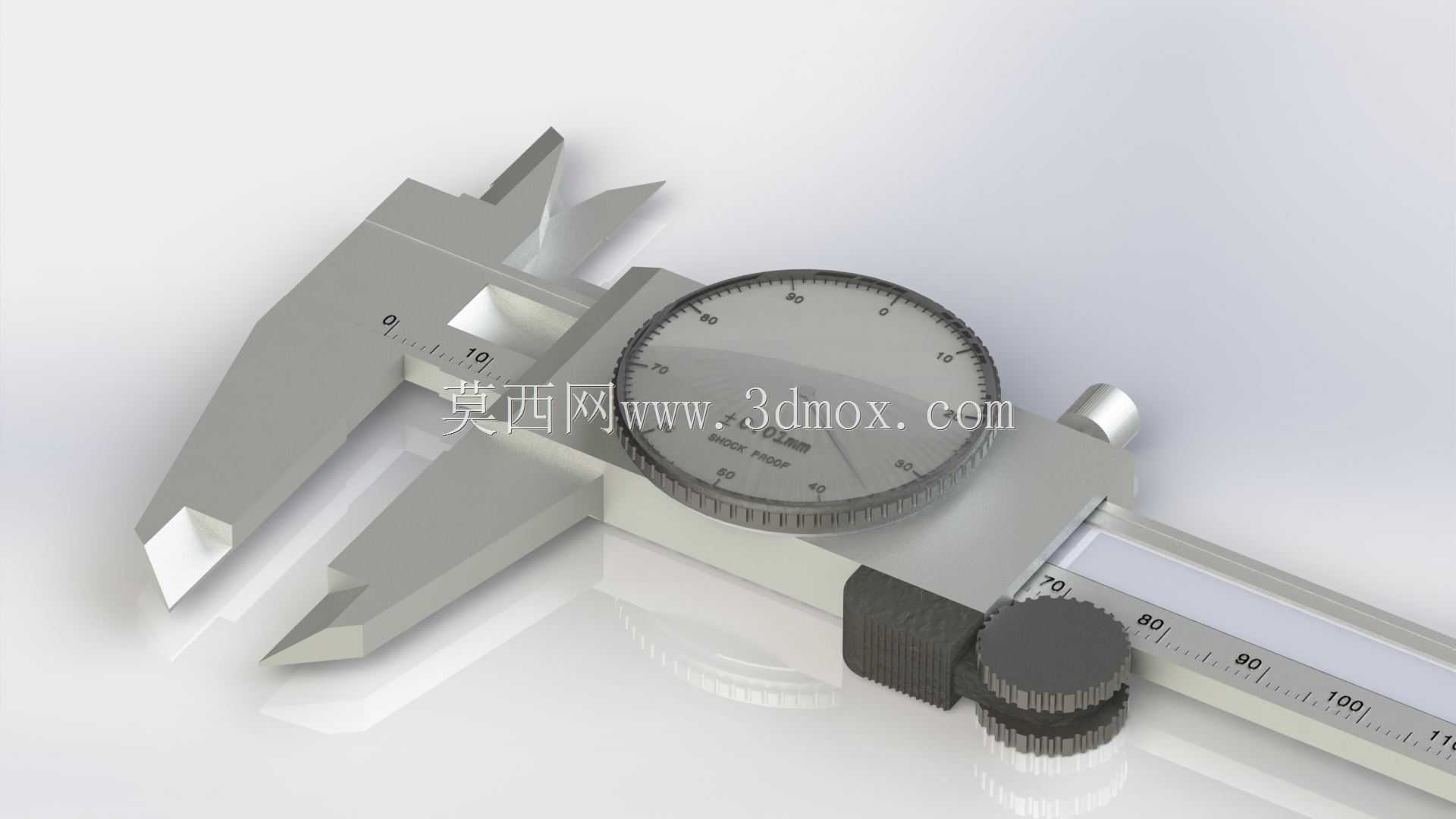

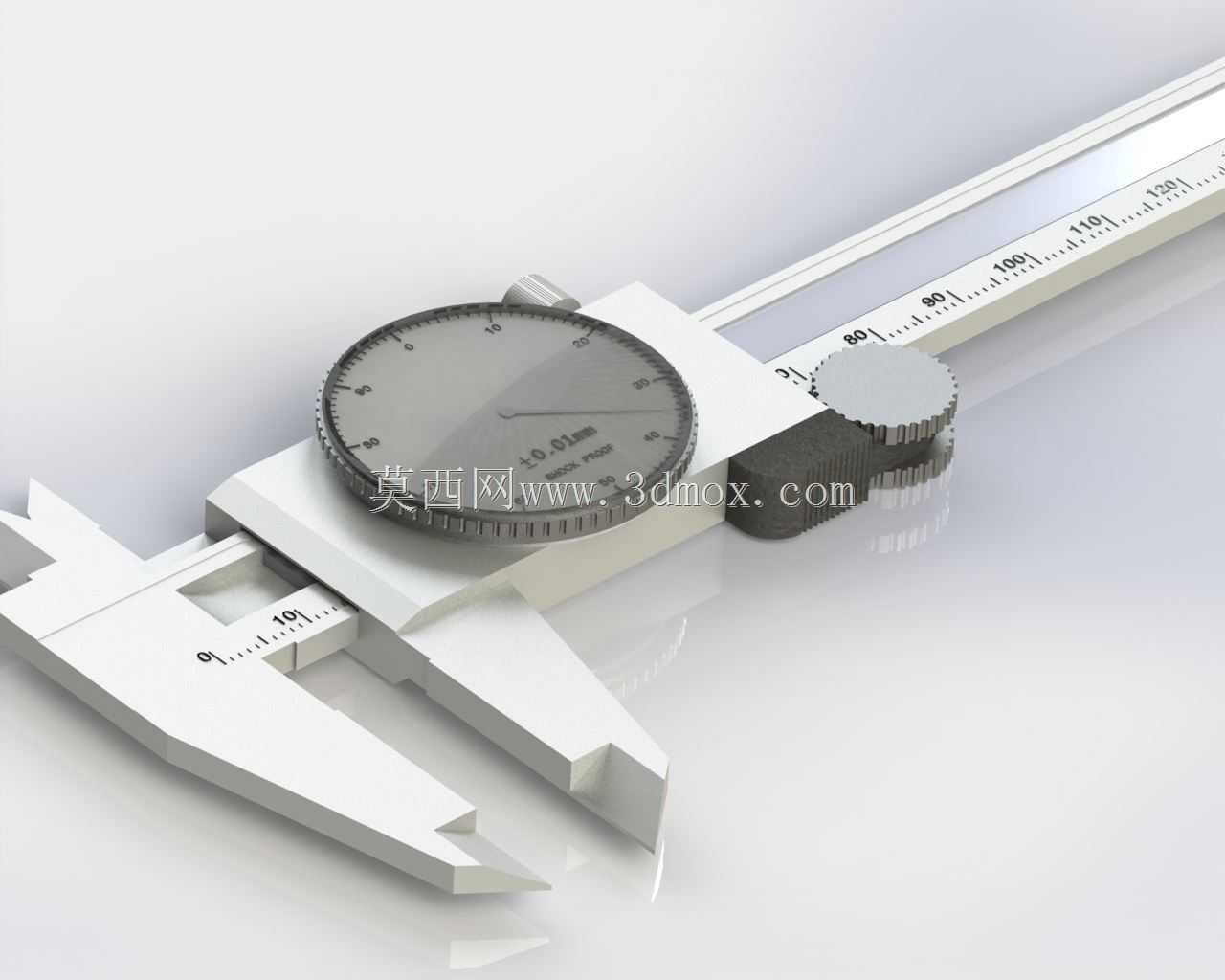

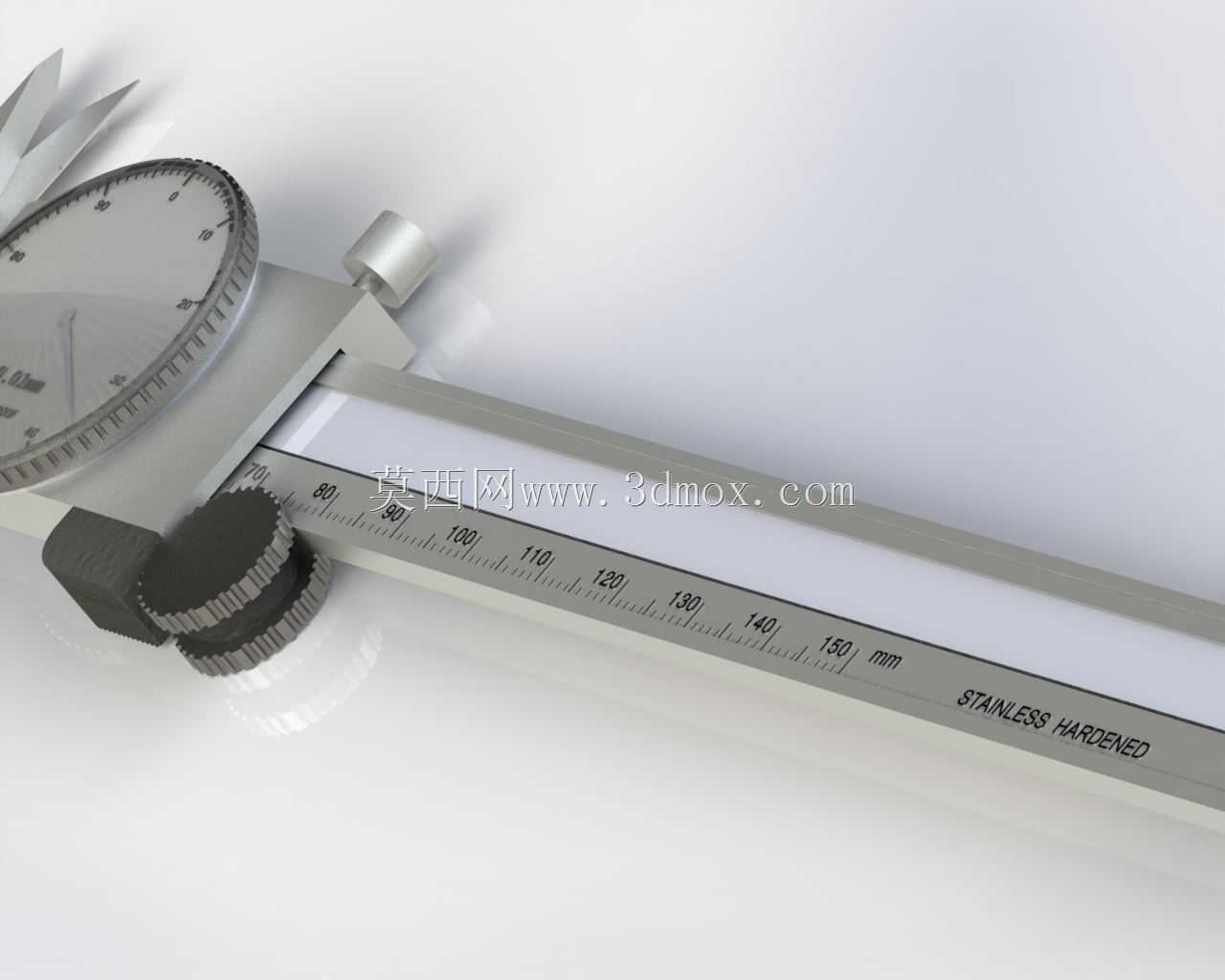

这款带表游标卡尺是机械加工、精密检测场景中应用极为广泛的接触式长度测量器具，在机加工车间的工序间尺寸抽检、五金零部件入厂质检、模具修配现场的尺寸复核、教学实训中的测量实操等场景都承担着核心测量职能，可覆盖工件内外径尺寸、台阶高度、深度尺寸等多维度的测量需求，相比普通刻线游标卡尺，表盘式的读数设计大幅降低了刻线视差带来的读数误差，对操作人员的读值经验要求更低，能有效提升批量检测环节的测量效率。从功能特性来看，这款卡尺采用钢质主体结构，尺身经过淬硬处理保证长期使用的刚性与耐磨性，测爪测量面做了精密研磨处理，贴合工件时能保证良好的接触精度，避免测量面磨损带来的系统误差；表盘侧设置的锁紧装置可在测量完成后固定尺框位置，方便操作人员将卡尺从工件上取下后再从容读值，避免移动过程中尺框滑移导致的数值偏差；顶部的滚轮结构可实现尺框的微调进给，在测量小尺寸公差工件时，能精准控制测爪与工件表面的接触力度，既避免接触压力过大导致尺身变形影响精度，也防止接触过松产生测量间隙。设计过程中，首先围绕测量量程规划尺身总长度与刻度排布，保证主尺刻线与表盘指针传动比的精准匹配，通过齿轮齿条传动结构将尺框的直线位移转化为表盘指针的圆周转动，让每一格表盘刻度对应固定的线位移量，实现微米级的读数分辨率；尺身导轨与尺框的配合间隙经过优化设计，既保证尺框滑动顺畅无卡滞，又控制横向晃动量在精度允许范围内，避免偏斜带来的测量误差；深度测量杆与尺身尾部的连接结构做了同轴度校验，保证深度测量时测杆与尺身基准面垂直，避免台阶、盲孔深度测量时出现数值偏差。从安装与使用边界来看，这款卡尺的整体外形适配操作人员单手握持的尺寸比例，尺身厚度控制在合理范围，长时间握持检测也不易产生手部疲劳；使用时需注意避免测量面磕碰硬物、防止切屑等杂物进入尺框与尺身的配合间隙，存放时需保证测量面贴合后锁紧装置处于松开状态，避免尺身长期受应力产生形变，日常使用前需使用量块校准零位，保证测量数值的准确性。
