回转类工件多工位视觉图像测量装置

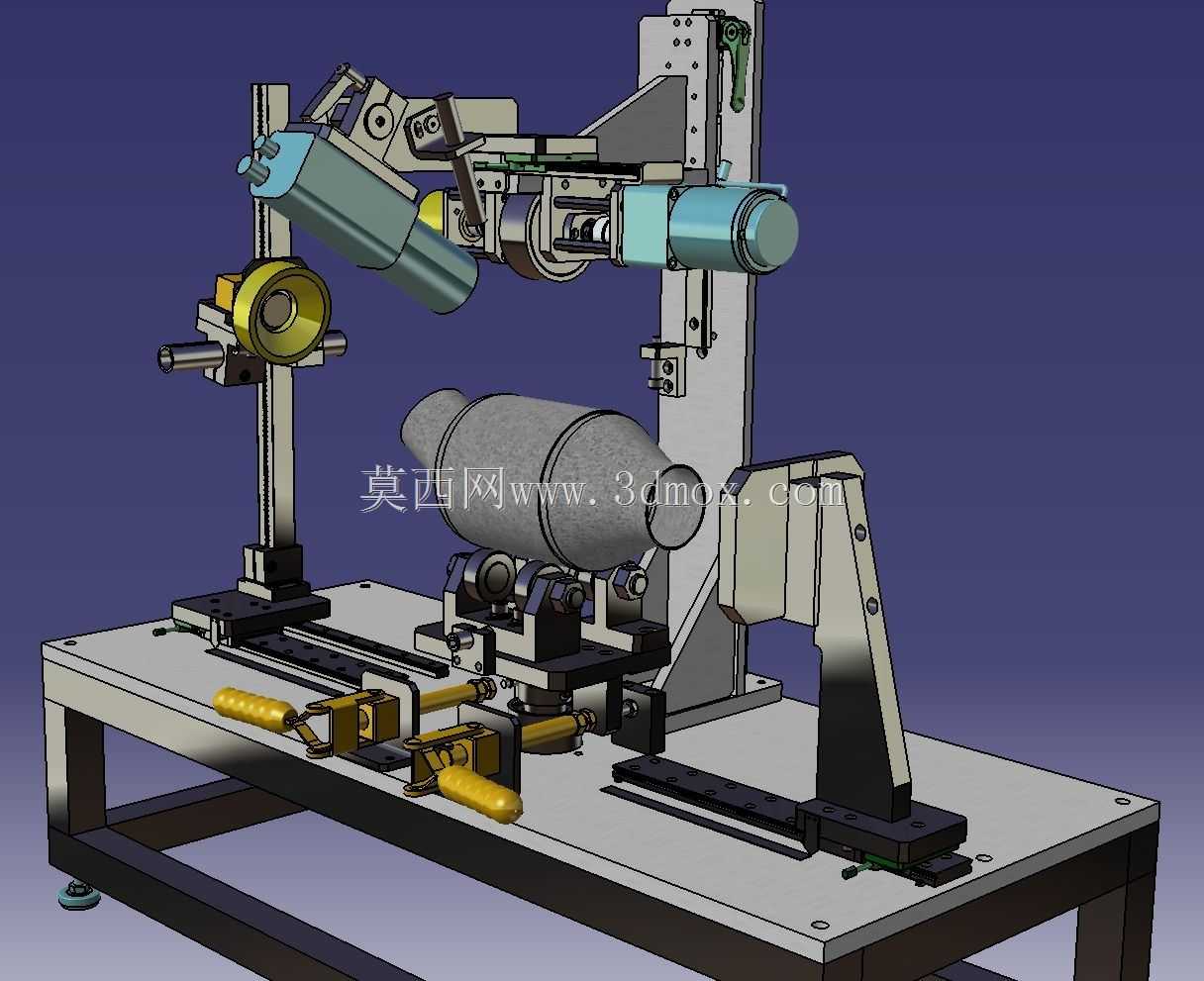

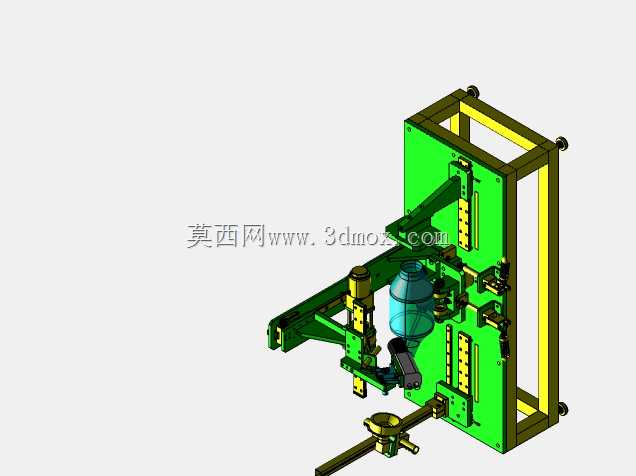

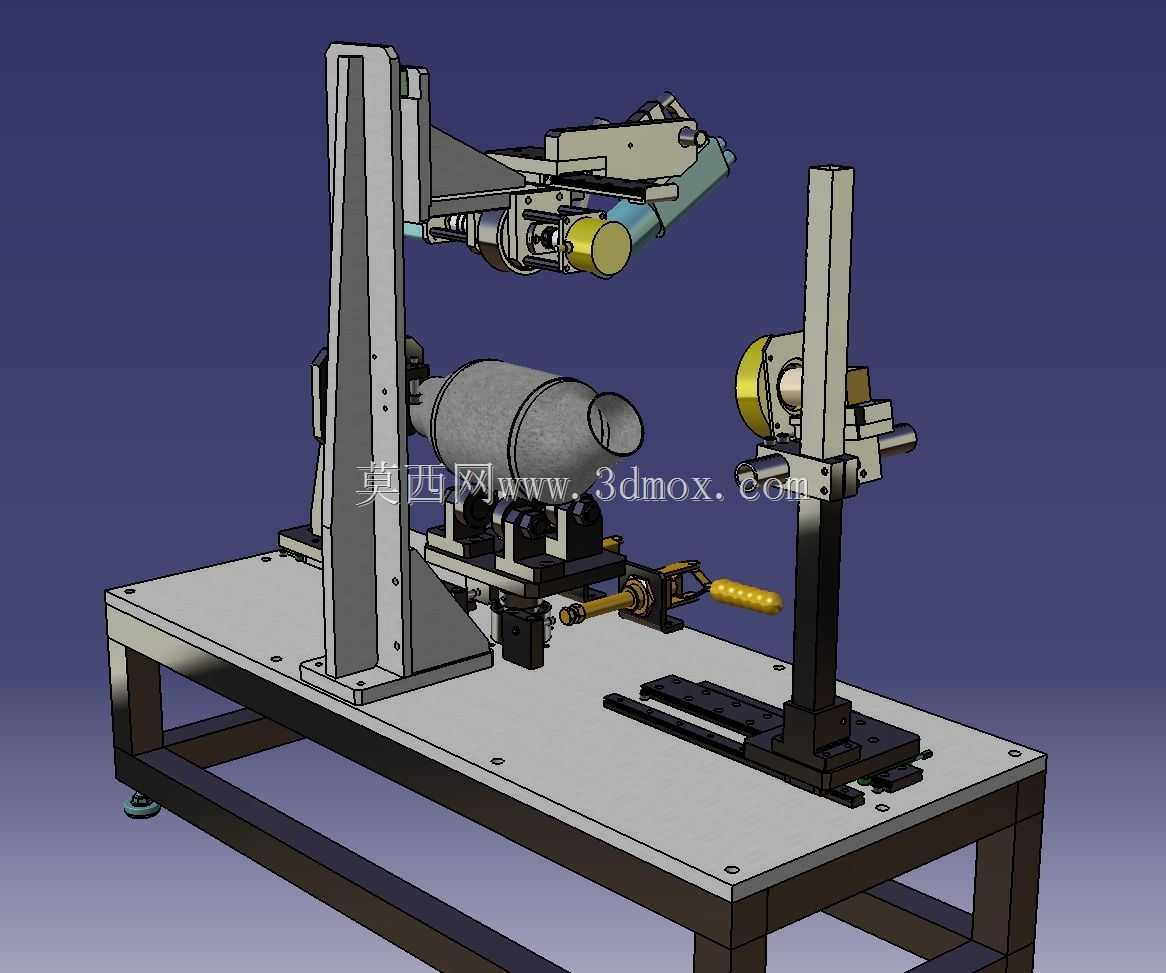

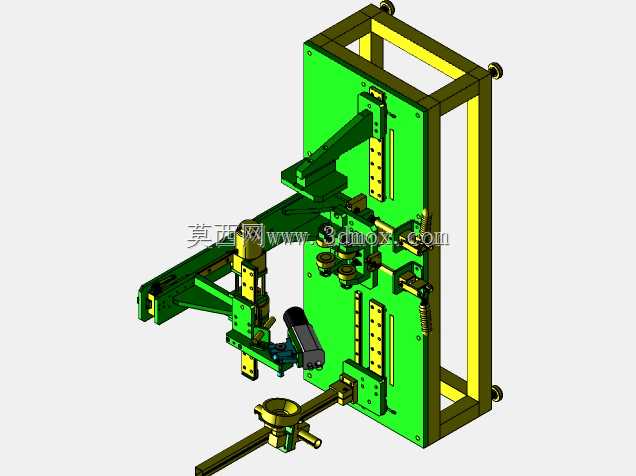

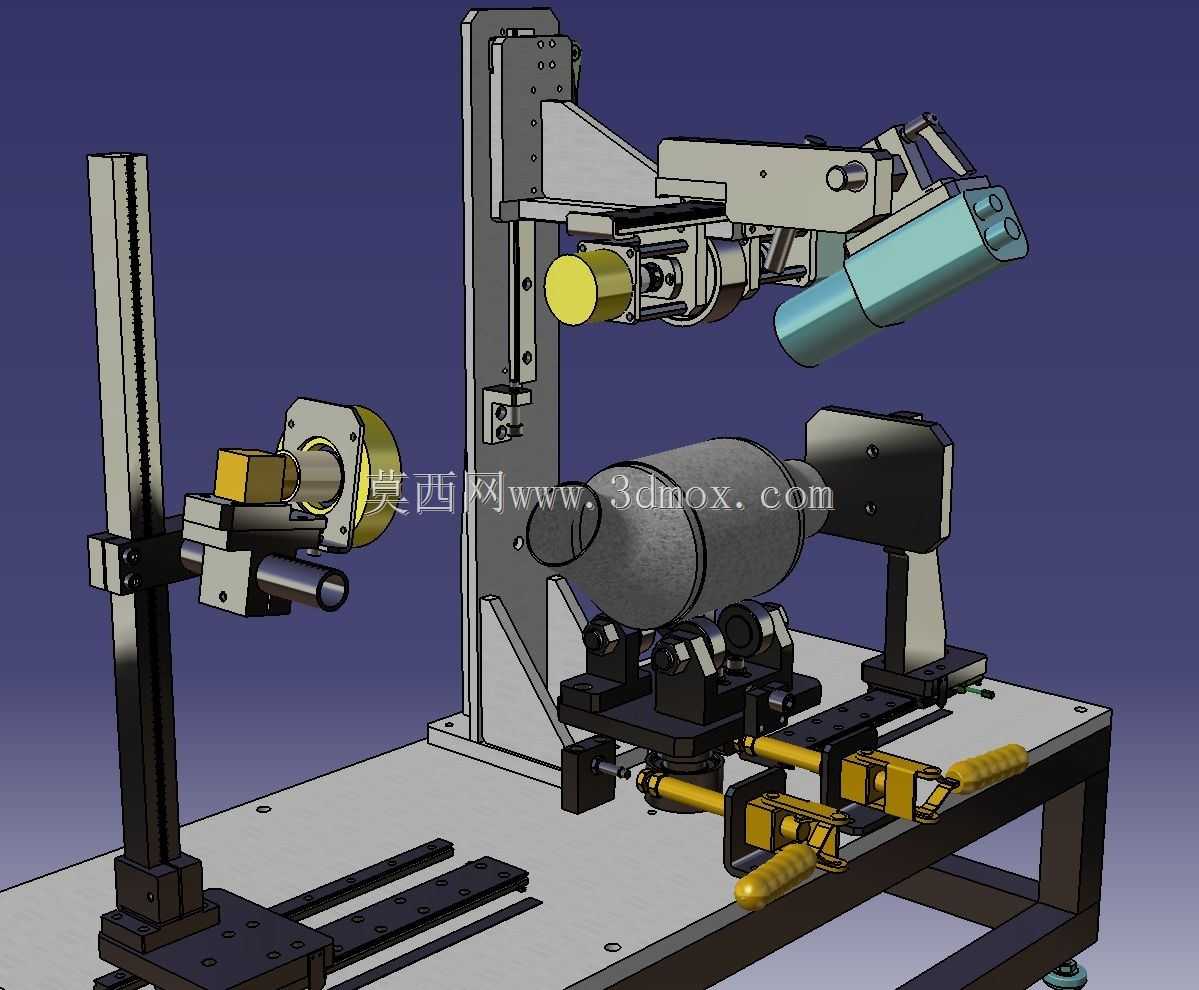

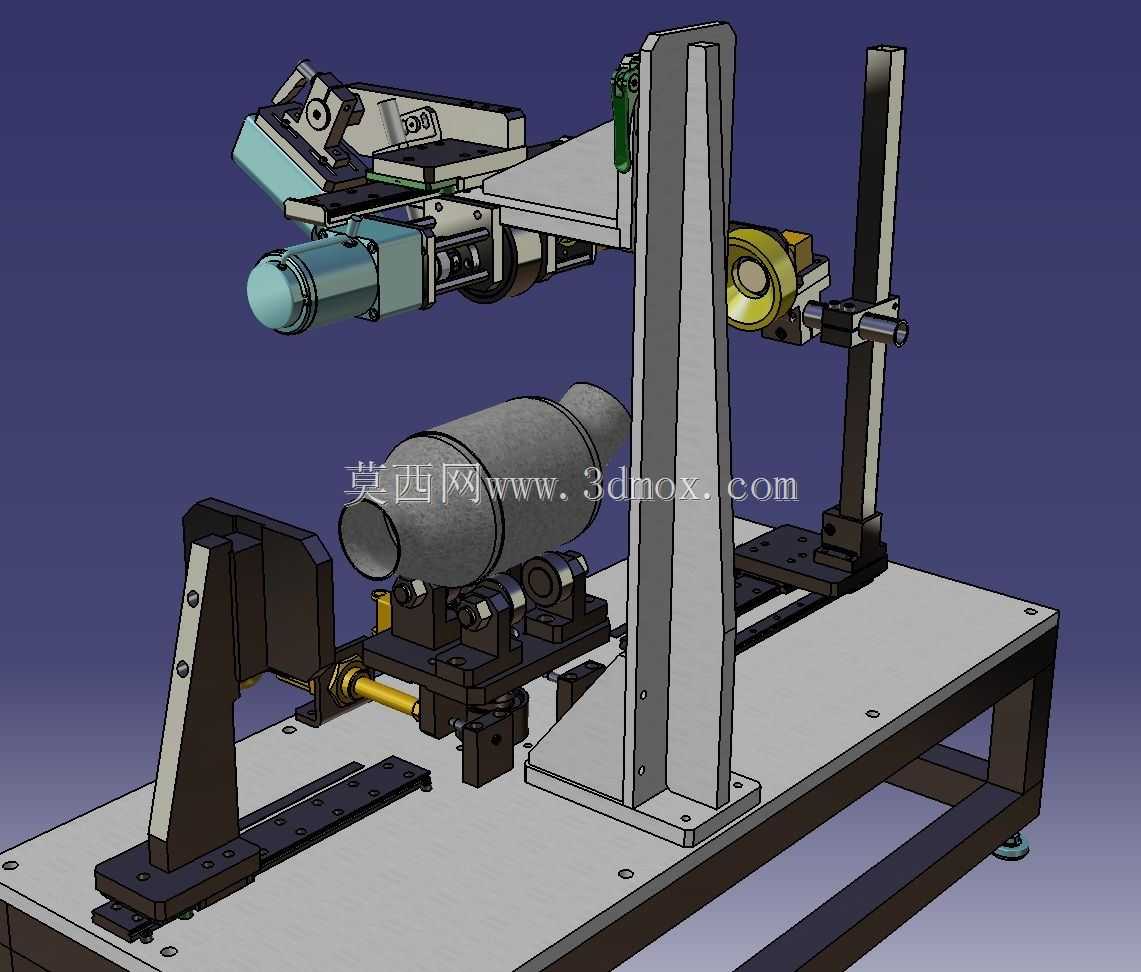

该图像测量装置主要面向精密机械加工、汽车零部件制造、航空航天配件加工等领域的回转类工件尺寸检测场景，针对传统接触式测量易划伤工件表面、检测效率低、异形曲面尺寸难以精准采集的痛点设计，可完成工件外圆轮廓、同轴度、端面跳动、曲面形位公差等多参数的非接触式检测，适配轴类、筒类、小型回转异形件的批量抽检与全检需求，替代人工千分尺、百分表接触测量的传统作业模式，大幅降低检测环节的人工误差与劳动强度。装置整体采用台式落地安装结构，底部为加厚方管焊接的机架工作台，台面采用磨削加工的钢板保证安装基准平面度，底部配置可调式减震脚杯，可适配车间不同平整度的地面安装需求，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，无需额外预埋地基，可直接布置在生产线末端的质检工位，对接生产流转线实现工件的在线检测。在功能设计上，装置配置多组可调式视觉成像组件，横向与纵向的成像模组均采用燕尾槽导轨搭配锁紧手柄的调节结构，可根据被测工件的直径、长度尺寸快速调整镜头的工作距离与拍摄角度，覆盖直径20mm至200mm、长度50mm至400mm的回转类工件检测需求；工件装夹区域采用双V型块支撑搭配快速压钳的结构，可快速完成工件的定位装夹，尾部配置手动滑移式顶紧机构，保证工件装夹后无轴向窜动，同时可配合手动旋转组件带动工件匀速回转，实现全周轮廓的图像采集，无需反复拆装调整工件姿态。设计过程中重点考虑了检测精度的稳定性，所有视觉组件的安装支架均采用硬质铝合金加工成型，搭配加强筋结构避免长期使用出现形变偏移，成像模组的调节机构均配置细牙螺杆调节副，可实现0.1mm级别的微调精度，保证镜头光轴与工件回转轴线的平行度误差控制在允许范围内；同时装置预留了光源安装位，可根据工件表面材质选配环形光源、同轴光源，避免金属表面反光造成的图像采集失真，保证尺寸提取的准确性。整套装置兼顾手动操作的便捷性与检测精度的可靠性，无需复杂的编程调试，质检人员经过简单培训即可完成操作，适合中小批量加工车间的柔性检测需求，可有效提升回转类工件的检测效率，把控产品出厂的尺寸精度合格率。
