带螺纹抽芯侧咬边的管件注塑成型模具

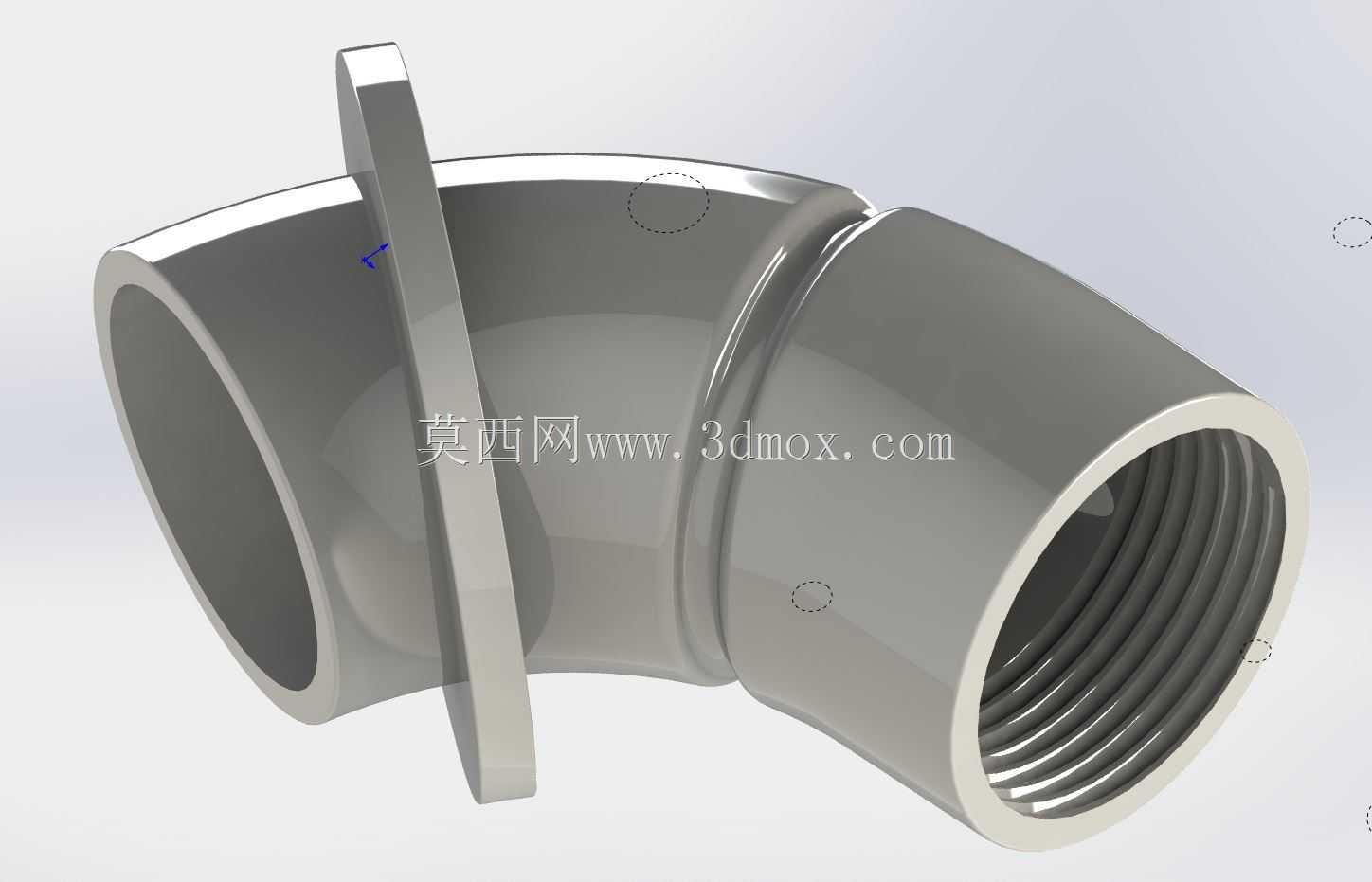

这套模具主要应用于给排水、气动管路、家装水暖等领域的带内螺纹、侧部空心咬边结构塑料管件的批量注塑生产，这类管件是管路系统中实现转向、变径、内接外接的核心连接件，日常家装的PPR水管接头、气动系统的快插接头基座、工业流体输送的塑料管路接头都属于这类成型产品的覆盖范畴，模具的设计直接决定了这类带复杂倒扣结构管件的成型精度与生产效率。

从实际生产用途来看，这套模具针对传统管件模具脱模难度大、螺纹成型易拉伤、侧部咬边结构易缺胶的痛点做了专项结构优化，能够在单次注塑循环内完成充模、保压、冷却、多向抽芯、螺纹旋脱、产品顶出的全流程动作，适配常规卧式注塑机的安装规格，不需要额外定制特殊机台就能投入量产。

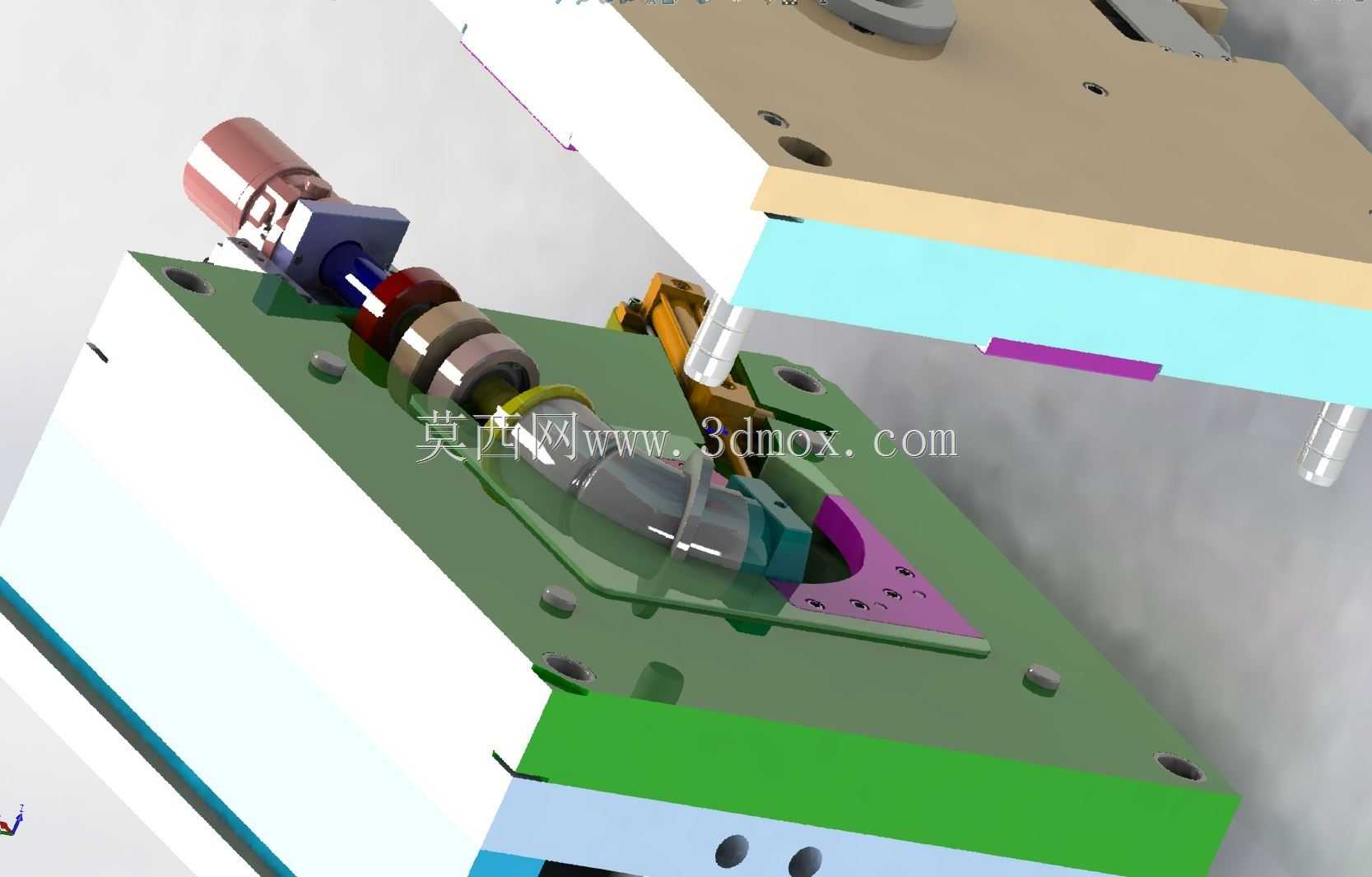

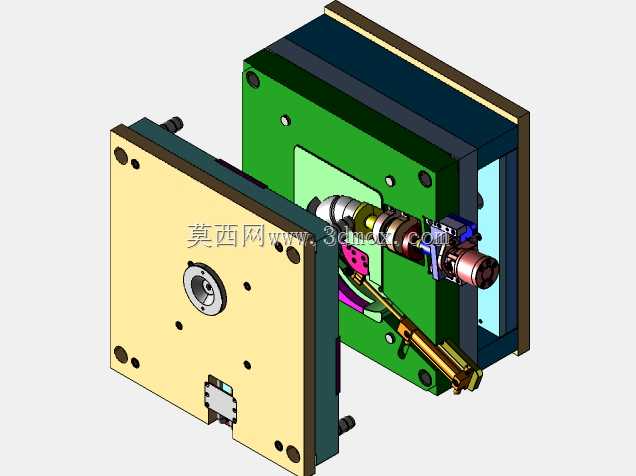

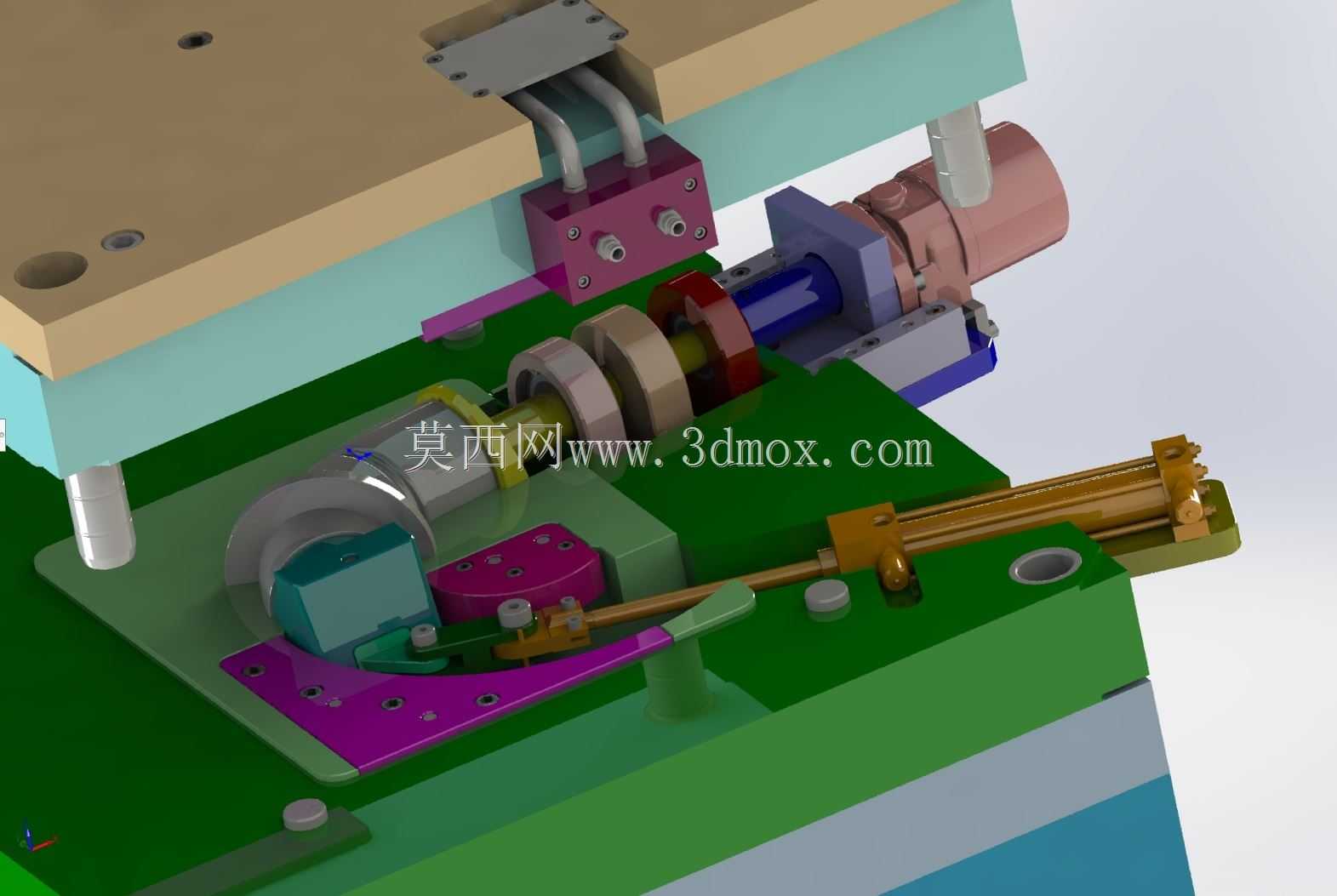

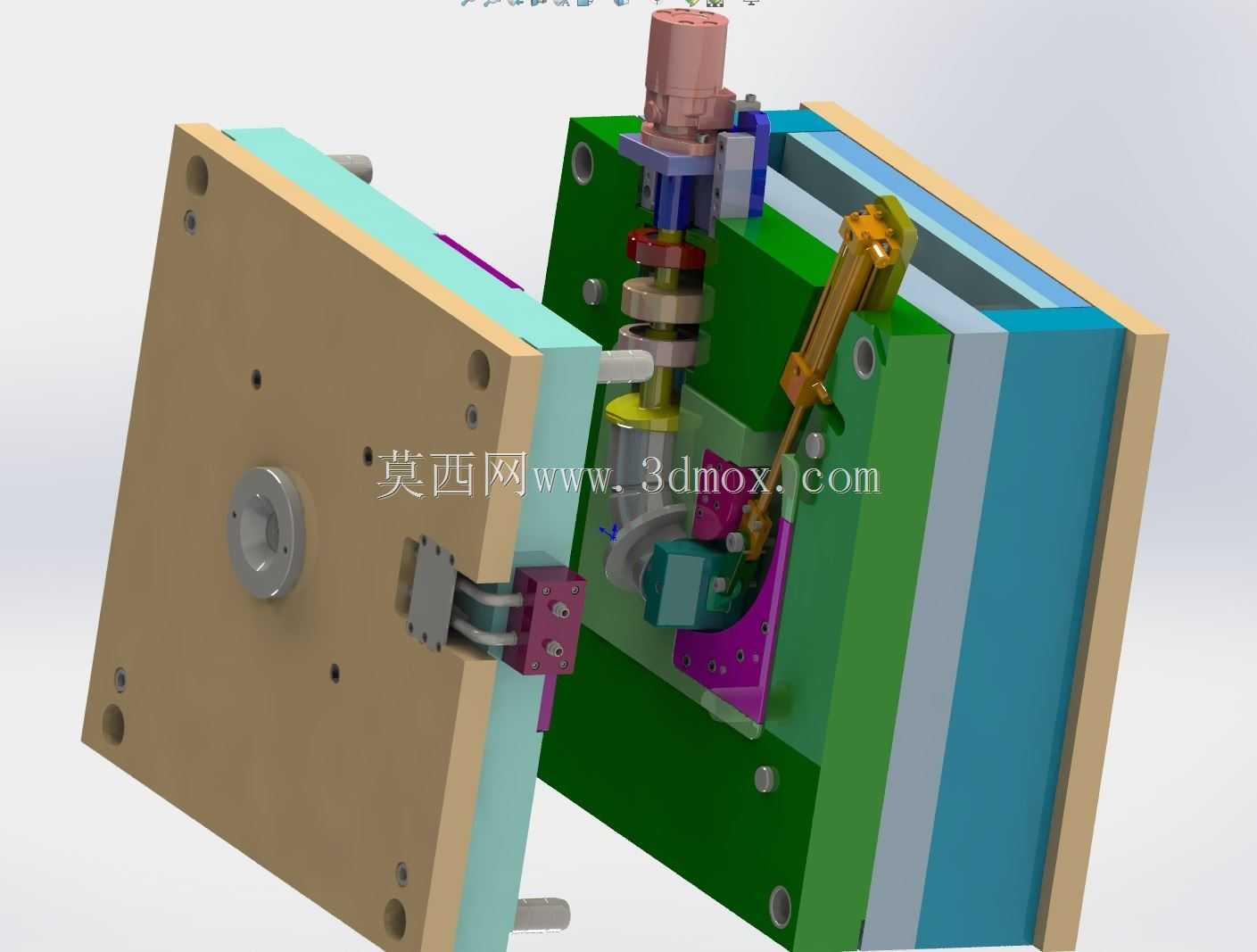

功能特性上，这套模具配置了液压驱动的直线抽芯结构与液压马达驱动的螺纹旋转脱模结构，直线抽芯负责完成管件侧部空心咬边位置的型芯抽出动作，避免硬顶出造成的产品侧壁拉伤、变形问题；液压马达带动螺纹型芯做定速旋转脱模，配合模具的推出机构同步动作，能够保证内螺纹的牙型完整度，不会出现螺纹乱牙、缺牙、脱模断裂的问题，相比传统的齿轮齿条旋脱结构，液压驱动的旋脱动作更平稳，扭矩输出更稳定，针对大口径、深螺纹的管件适配性更强。

设计思路上，整套模具采用模架标准化搭配定制化型芯型腔的布局，分型面设置在管件的最大轮廓处，保证开模后产品留在动模侧方便顶出；冷却水路围绕型芯、型腔做随形排布，尽可能缩短成型周期，减少产品的收缩变形；浇口采用侧浇口进料，进料位置选在管件的非安装配合面，成型后去除浇口不会影响产品的装配精度与外观质量；所有滑动抽芯部位都设计了自润滑导套与耐磨板，减少长期量产过程中的结构磨损，延长模具的使用寿命。

从安装边界来看，这套模具的外形尺寸适配200-300吨锁模力的常规卧式注塑机，动定模的安装孔位符合标准模架的装夹尺寸，开模行程预留了足够的抽芯与取件空间，液压抽芯与液压马达的油路接口统一设置在模具的非操作侧，方便生产现场的油路排布，不会干扰操作人员的取件、清理浇口的作业动线，模具的顶出孔位置与注塑机的顶杆位置完全匹配，不需要额外加装顶出延长杆就能完成顶出动作，现场装模调试的难度低，能够快速切换投入量产。
