PC材质手机保护壳1出4热流道注塑模具

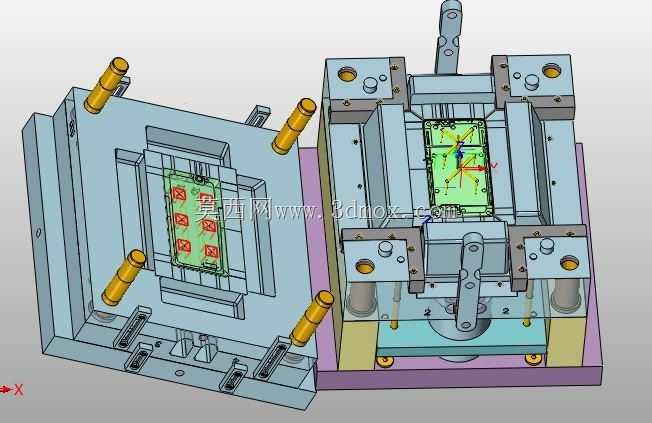

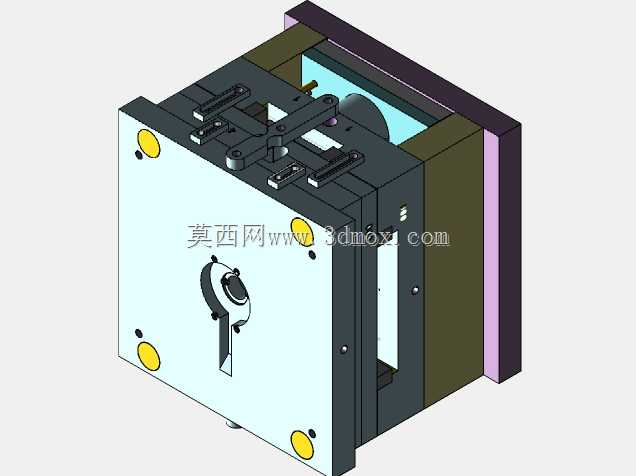

这套模具面向消费电子配件量产场景设计，主要用于生产PC材质的手机保护后盖，适配手机组装生产线的配件供应需求，可直接安装在对应吨位的卧式注塑机上完成连续注塑作业，为下游手机配件厂商提供稳定的壳体成型解决方案。模具采用1出4的型腔排布设计，单次开模即可产出四件合格的手机盖产品，能够有效平衡单模生产效率与注塑成型的工艺稳定性，避免多型腔排布带来的走胶不均、产品内应力差异过大的问题，适配中小批量到大规模的手机壳量产需求，可根据生产排程灵活调整开机班次，匹配不同订单量的交付要求。模具采用热流道进胶方案，能够在注塑过程中持续维持流道内的塑胶熔融状态，大幅减少冷料头的产生，降低PC原料的浪费比例，同时缩短注塑周期中的冷却与开模取料时间，提升整体生产节拍，热流道系统的温控模块可独立调节各进胶点位的温度，适配PC材质流动性偏弱、成型温度窗口较窄的特性，保证四个型腔内的胶料填充速度一致，避免出现缺胶、飞边、结合线明显等成型缺陷。模具整体采用标准模架结构，导柱导套均做了硬化耐磨处理，开合模过程中动定模的对位精度可控制在微米级，避免长期量产过程中出现型腔错位导致的产品壁厚不均问题。模具的侧向抽芯结构与手机盖侧边的卡扣、开孔结构完全匹配，开模过程中可同步完成侧抽动作，无需额外人工辅助处理侧孔结构，取件后产品仅需简单修剪浇口即可进入后续的表面处理工序。模具的冷却水路围绕型腔与型芯做了环绕式排布，可快速带走PC料成型过程中释放的热量，保证产品冷却均匀，减少翘曲变形的概率，水路接口采用标准快插接头，可快速对接注塑机的冷却水循环系统，降低模具上机安装的调试时间。模具的安装尺寸适配常规卧式注塑机的哥林柱间距与锁模力要求，无需额外定制转接板即可完成上机固定，顶出系统采用多顶针均匀排布的设计，顶出力均匀分布在手机盖的非外观面，避免顶出过程中在产品表面留下顶白、顶穿等外观缺陷，保证成型后的手机盖外观面光洁度符合后续喷涂、印刷等表面处理的工艺要求。
