倾斜式散料上料输送设备结构设计

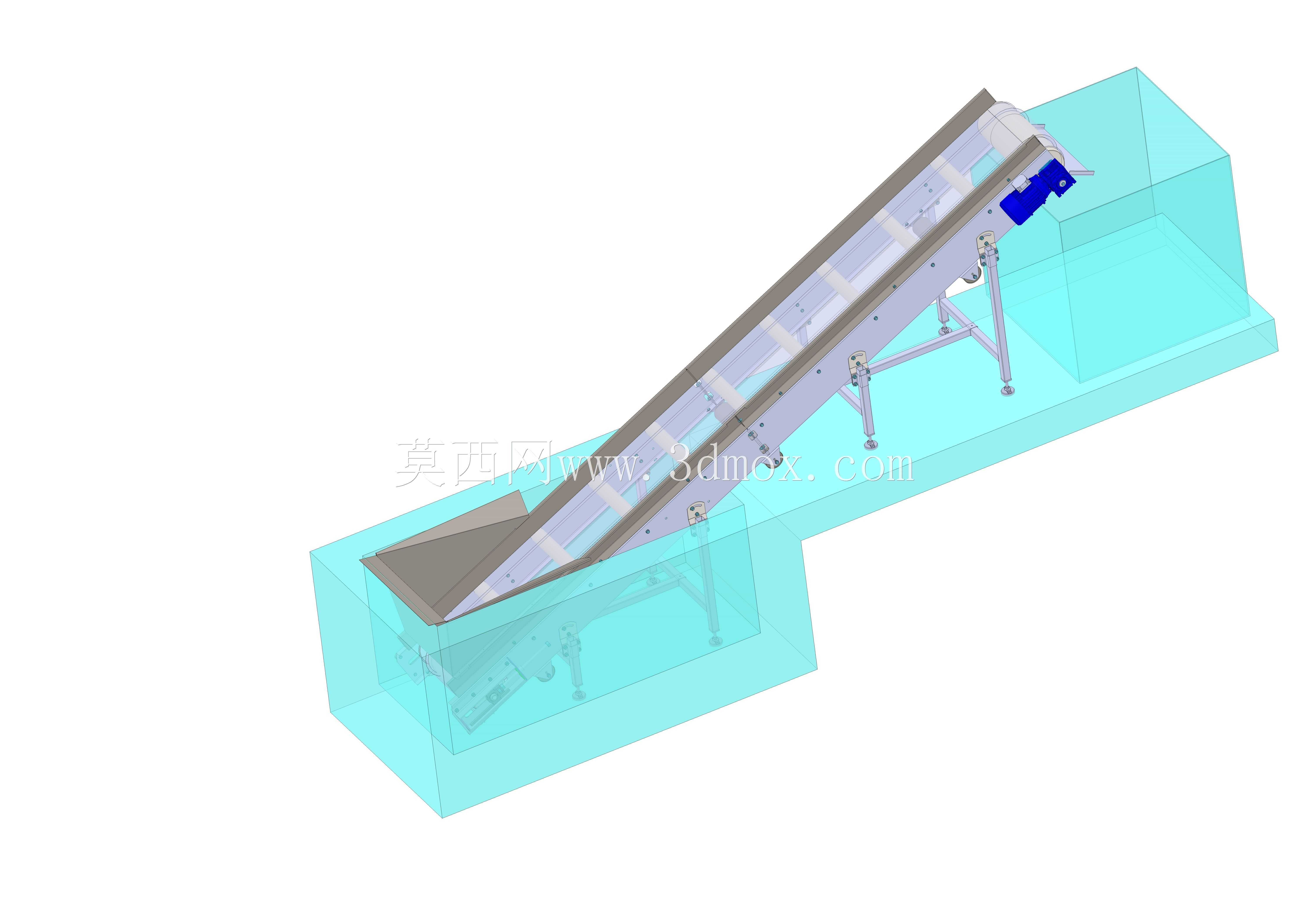

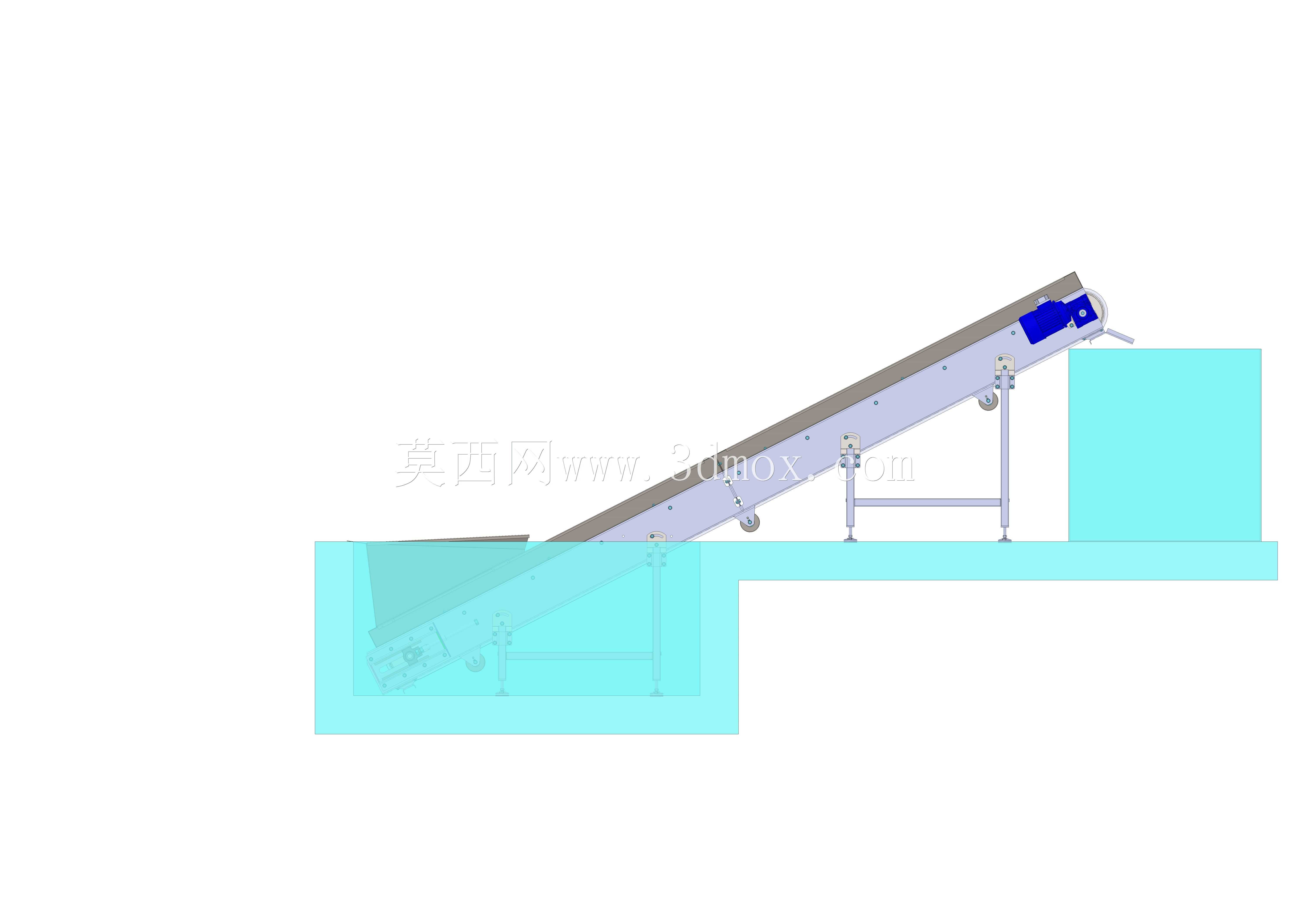

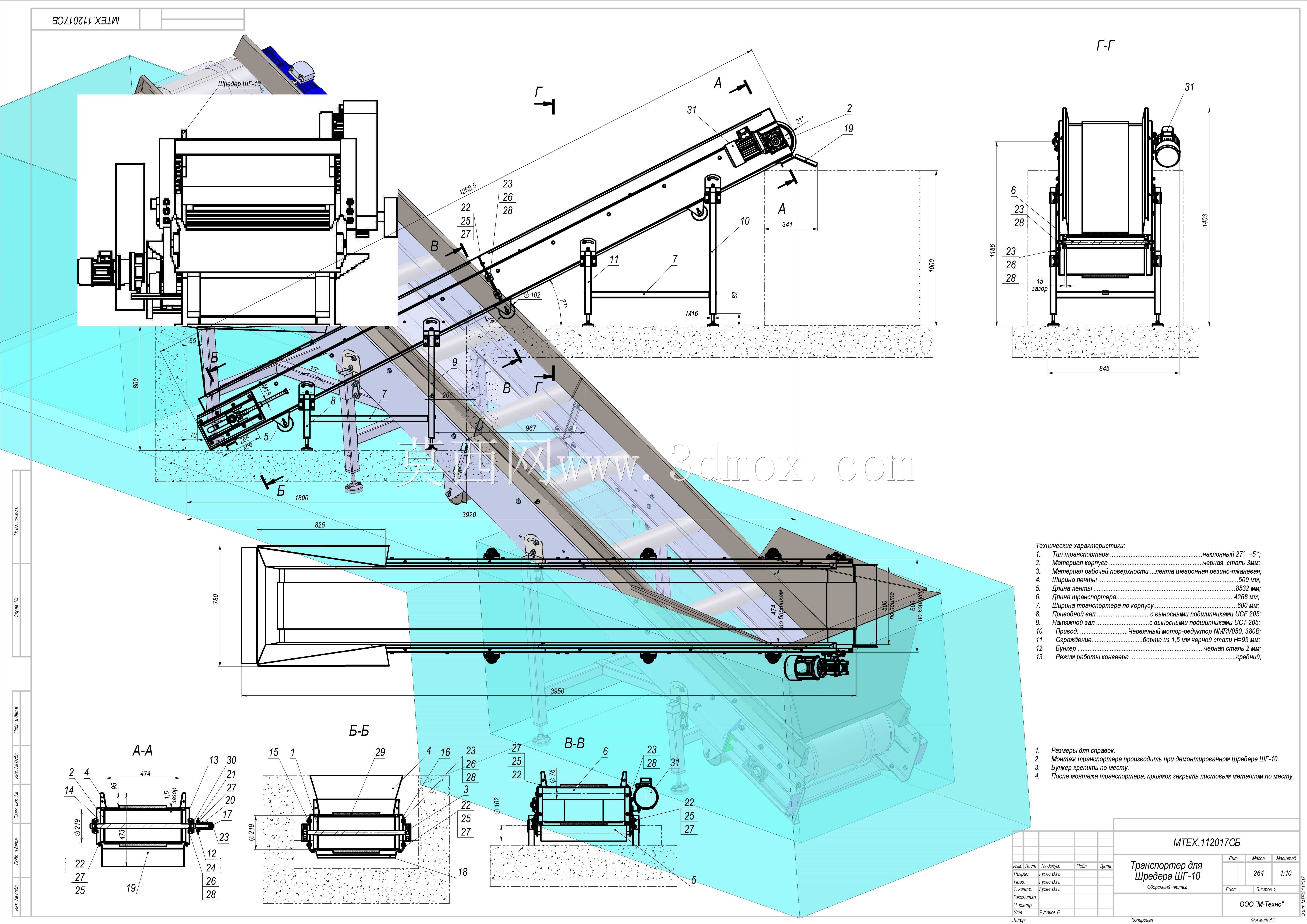

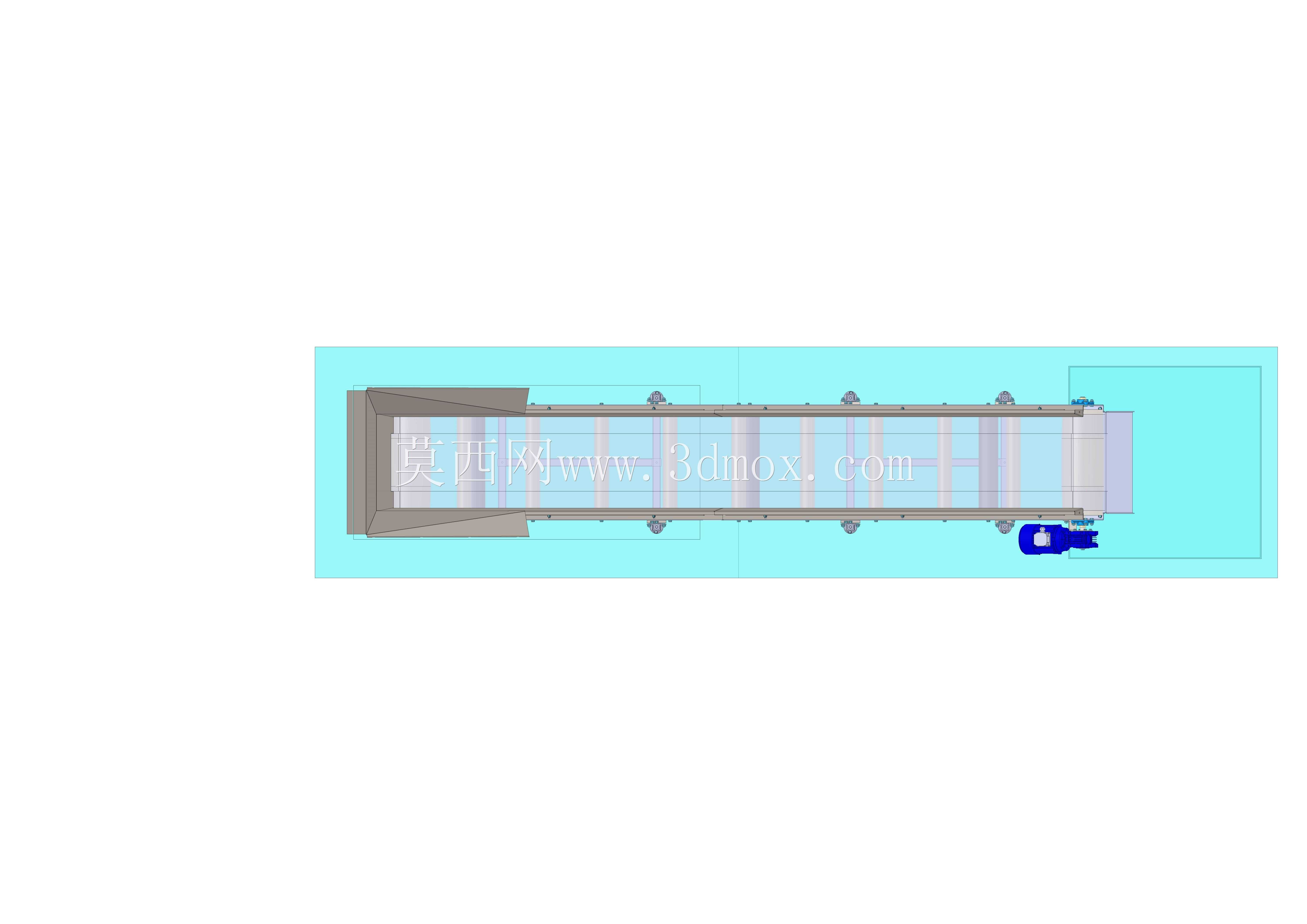

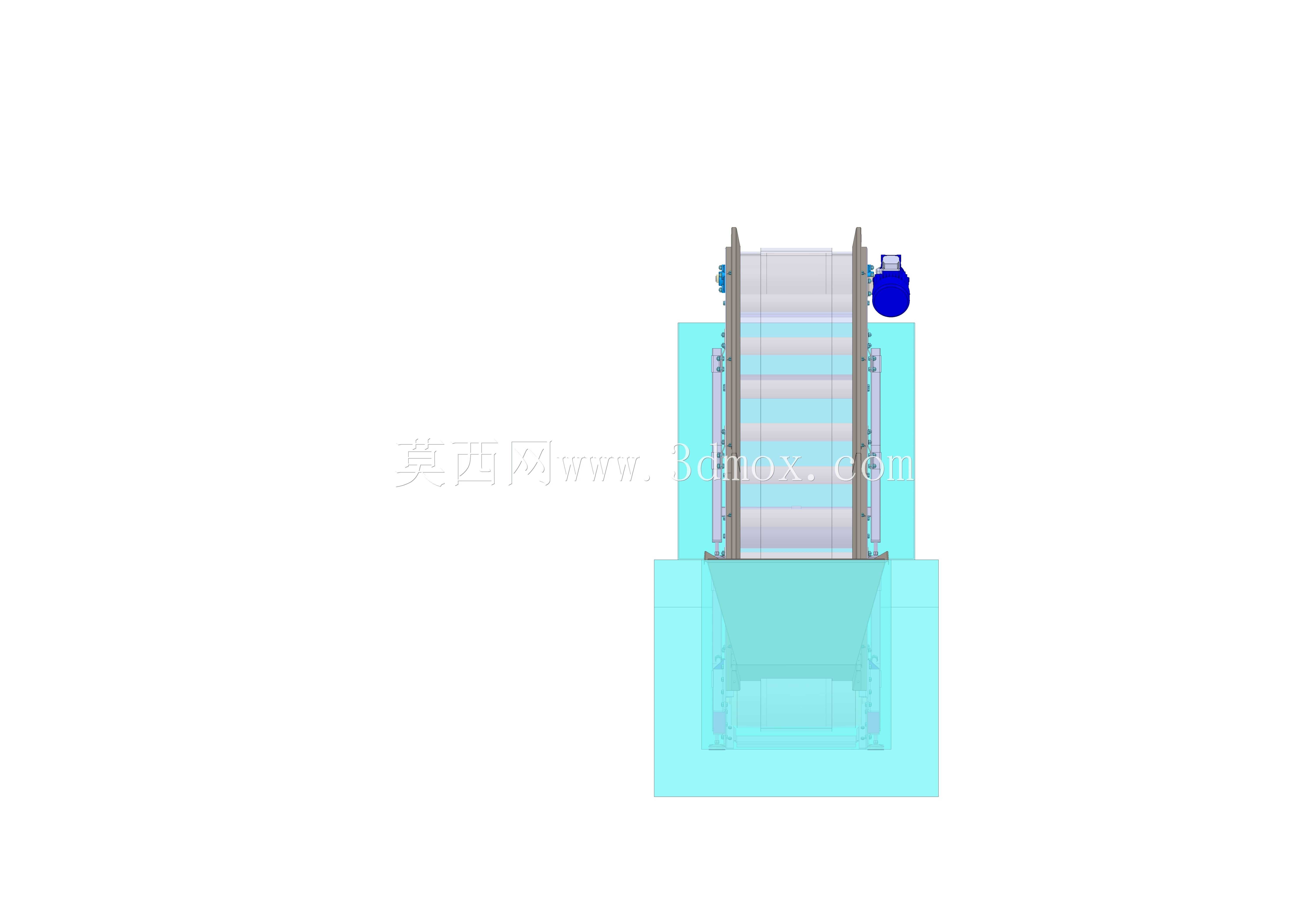

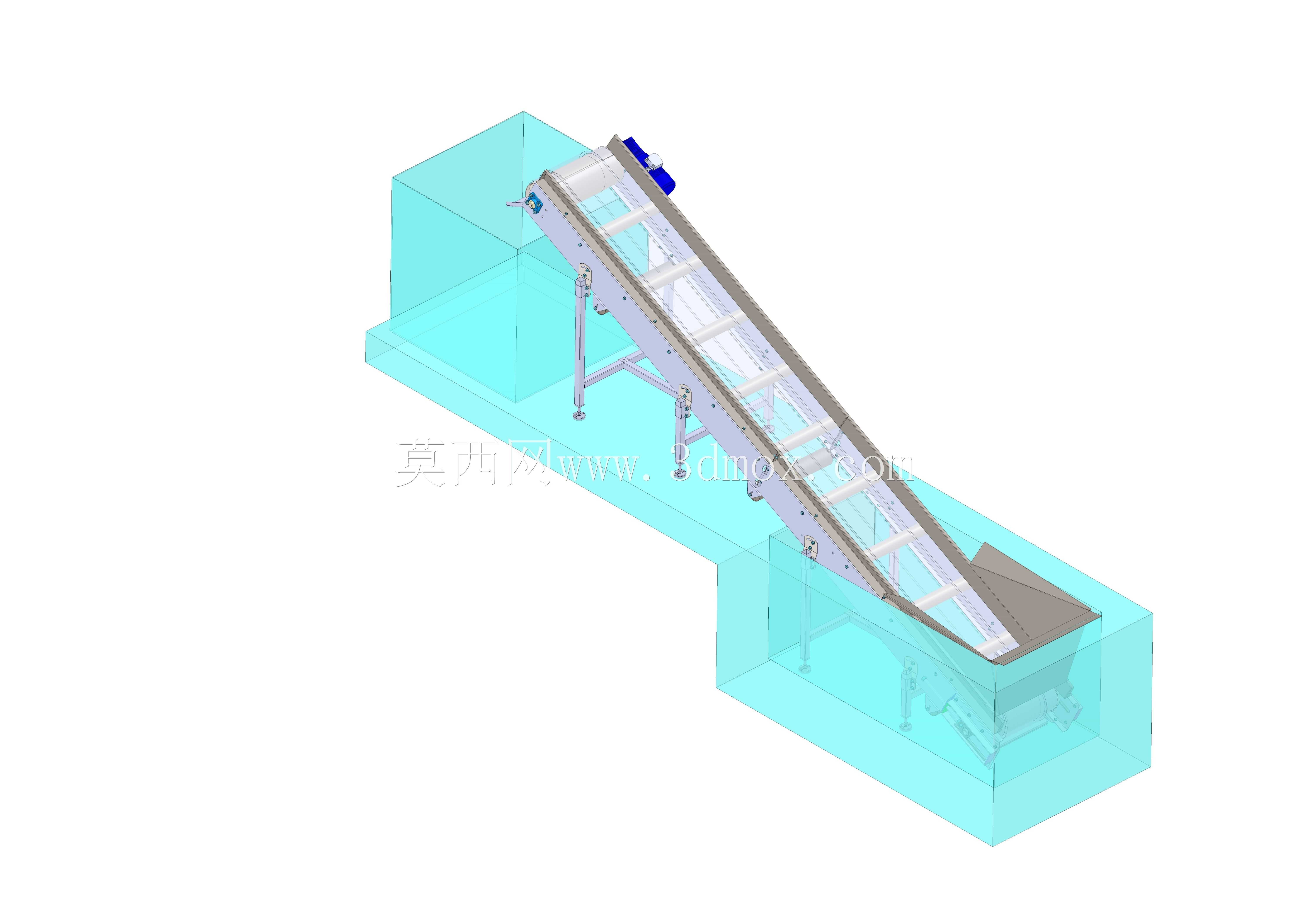

这款倾斜式输送设备主要面向木材加工、生物质处理、轻工散料加工等生产场景，用于衔接低位出料工位与高位加工、分选、储料工位，解决散状物料在不同高度工位间的连续转运需求，尤其适配木材废料、木屑、碎料等轻质散状物料的输送作业，可有效替代人工上料、铲运的低效作业模式，降低生产过程中的人力投入与物料洒落损耗。设备采用27.5度倾斜机身设计，该角度经过物料摩擦特性测算，既保证了散料在输送过程中不会出现下滑回料的问题，又能在有限的水平安装空间内实现足够的提升高度，适配多数车间内紧凑的工位布局需求。机身主体采用3mm厚黑色钢板折弯焊接成型，结构刚性充足，可承受长期连续运行的振动与载荷，侧边设置1.5mm厚钢板防护围栏，高度适配常规散料输送的防洒落需求，避免物料在输送过程中从皮带侧边掉落，保持生产现场整洁。输送工作面采用带有人字形橡胶织物带，人字形纹路可大幅提升皮带表面与散料之间的摩擦力，即使在倾斜输送状态下也能稳定承托物料，杜绝打滑、回落问题；皮带宽度设置为500mm，可满足每小时数吨的散料输送通量需求，适配中小规模生产线的物料转运节拍。设备驱动端采用蜗轮蜗杆减速电机搭配外置式带座轴承的传动结构，驱动轴与张紧轴分别配置对应规格的外球面轴承座，轴承座外置的设计既方便日常维护时的注油保养、部件更换，也能避免输送过程中的粉尘、碎屑进入轴承内部，延长核心传动部件的使用寿命。设备上下两端分别设置进料接料段与出料导料段，低位进料段可直接衔接粉碎机、出料仓等设备的落料口，高位出料段可精准对接分选设备、储料仓、包装机等下游工位的进料位置，无需额外增设导料结构即可实现物料的顺畅转接。整机支撑采用可调式支腿结构，可根据现场实际安装地面的平整度、上下游设备的对接高度微调机身水平与倾斜角度，降低现场安装的调试难度；机身两侧预留有防护盖板安装位，用户可根据现场粉尘、噪音管控需求加装全封闭护罩，适配不同洁净度要求的生产车间。从安装边界来看，设备整体水平投影长度与提升高度经过优化配比，无需过大的安装空间即可实现散料的高位提升，机身宽度控制在600mm，可轻松布置在车间通道侧边、设备间隙等狭窄区域，不会占用过多生产操作空间。设备运行过程中传动平稳、噪音低，可适配长时间连续生产的作业需求，张紧结构采用螺杆式张紧设计，操作人员可快速调整皮带张紧度，补偿皮带长期运行后的拉伸变形，降低日常维护的操作难度。
