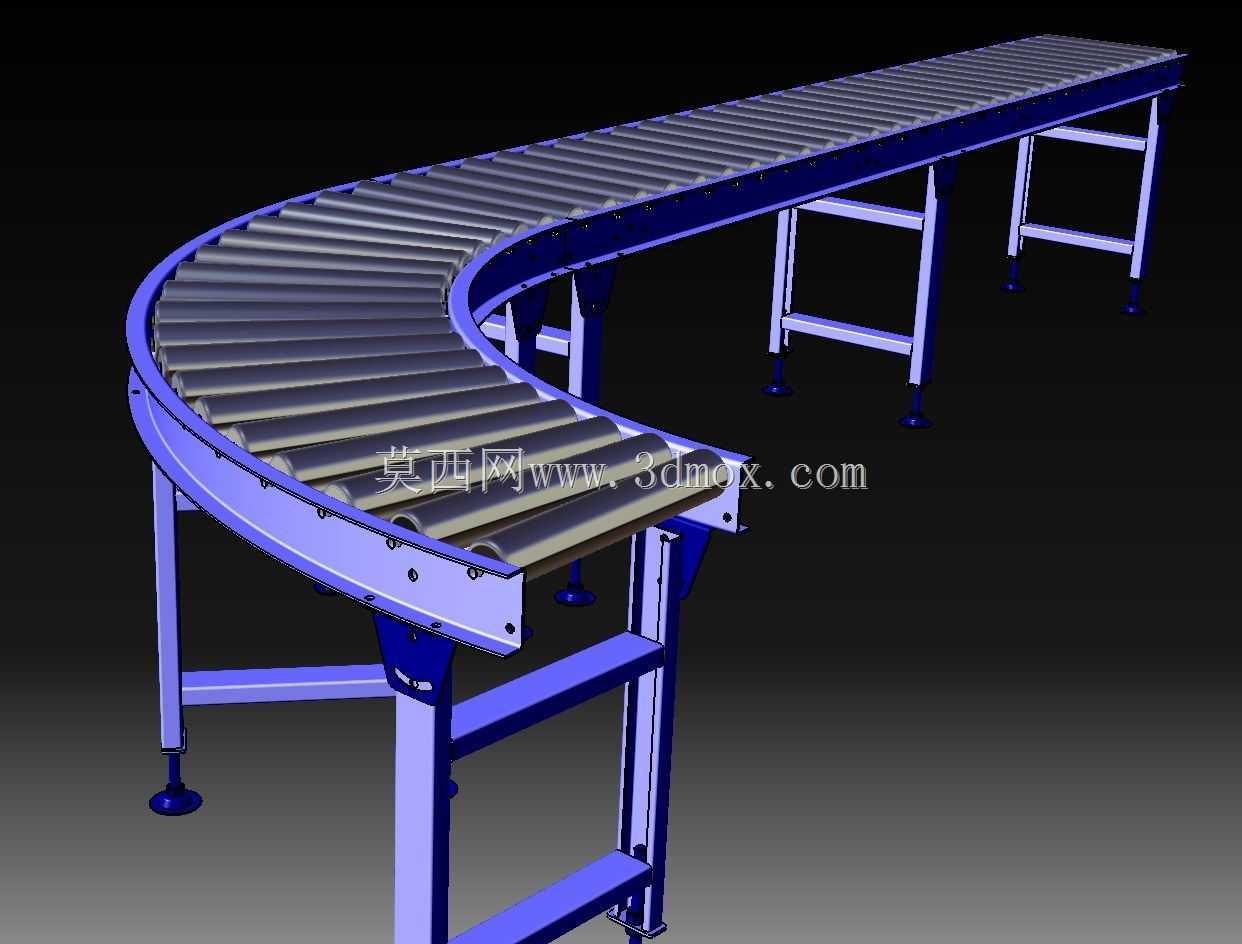

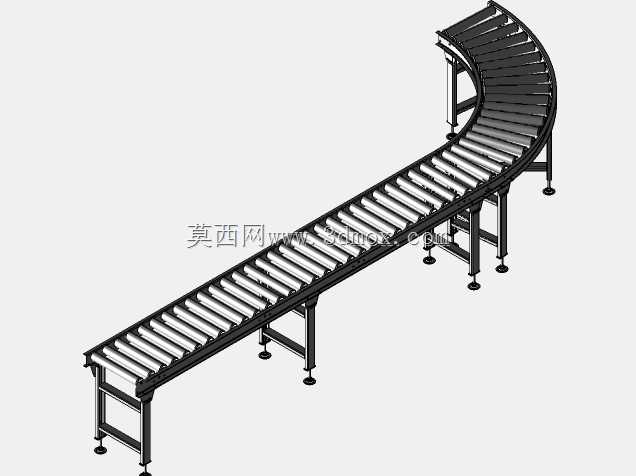

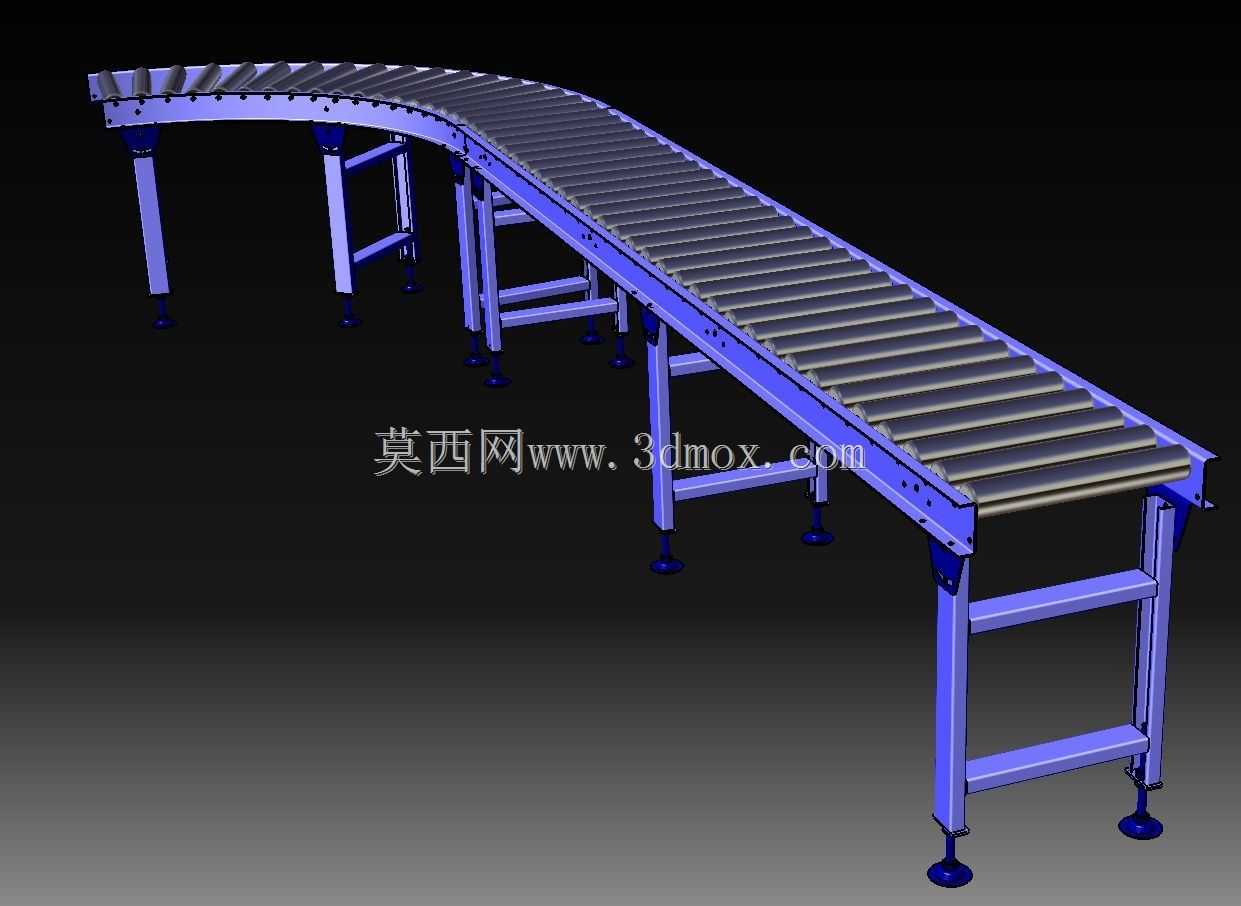

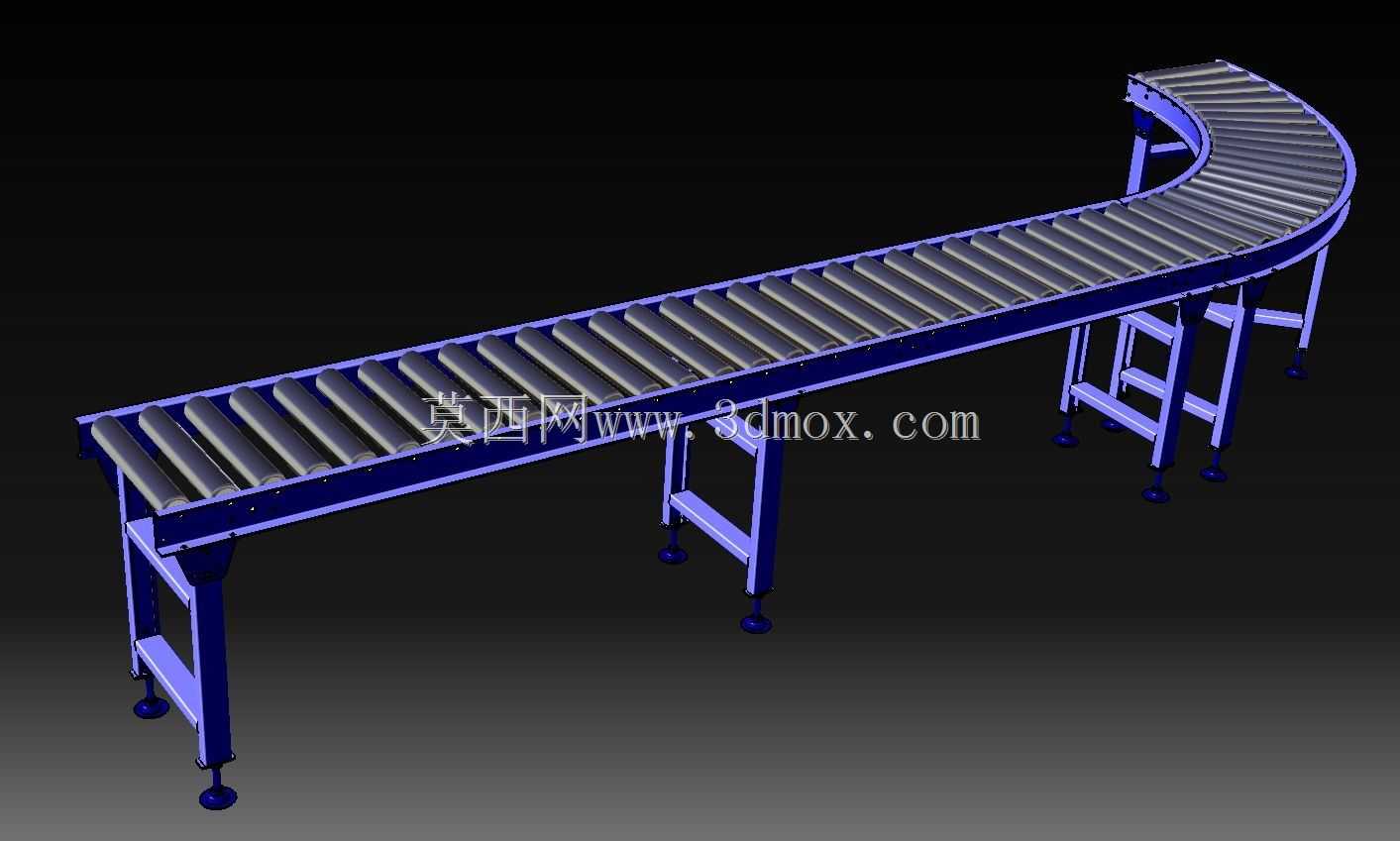

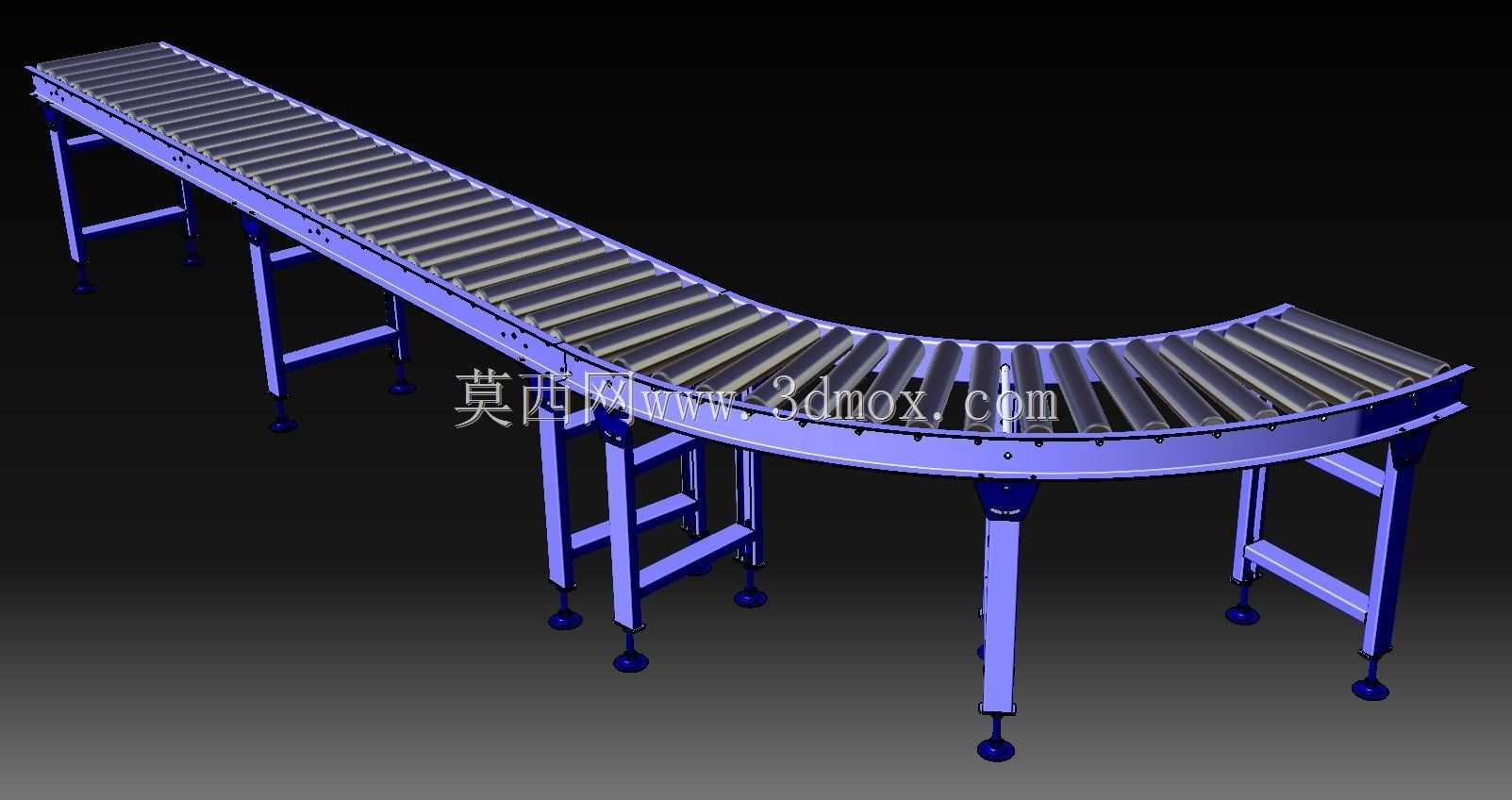

转弯式自由辊道输送线结构设计

这款转弯式自由辊道输送设备，主要面向生产车间物料转运、仓储分拣线流转、电商仓配包裹输送、轻工产品工序间传递等场景，能够在有限的车间场地内完成输送路径的90度转向衔接，无需额外配置转角推料、顶升移栽等复杂机构，即可实现物料沿弯曲路径的平稳通行，有效解决直线输送线无法适配场地转角布局的痛点，大幅缩减生产线排布所需的横向或纵向空间，提升车间场地的空间利用率。设备整体采用分段式机架设计，直线段与转弯段采用标准化连接接口，可根据现场布局需求灵活拼接不同长度的直线段、不同角度的转弯段，适配多样化的厂房布局与输送路径规划需求。支腿部分配置可调节脚杯，能够适应存在轻微高度差的车间地面，安装时可通过调节脚杯高度将整个输送面调整至水平状态，避免辊道倾斜导致物料自主滑移、卡滞或掉落，支腿间加装横向连接杆件，提升整体机架的结构刚性，即使长时间承载较重物料也不会出现机架变形、辊道偏移的问题。辊筒采用等间距排布设计，转弯段辊筒根据转弯半径做差异化长度适配，保证辊筒间间隙均匀，不会出现间隙过大导致小件物料卡滞的问题，同时辊筒转动阻力低，依靠物料自身重力或人工辅助推送即可完成输送，无需额外配置驱动动力，大幅降低设备的采购成本与后期运行能耗，对于无动力输送需求的场景适配性极强。设备的侧边护板采用折弯成型结构，沿转弯段弧度平滑过渡，能够对输送过程中的物料起到侧向防护作用，避免物料在转弯过程中因离心作用从辊道侧边滑落，护板与机架采用可拆卸连接方式，后期维护更换辊筒时无需整体拆解机架，仅需拆卸对应位置护板即可完成操作，降低维护难度与耗时。在安装边界方面，设备转弯段的内弯半径、外弯半径可根据实际输送物料的尺寸做适配调整，直线段的宽度、支腿高度均可根据现场对接的生产设备高度做匹配设计，既可以独立作为无动力输送段使用，也可以与动力辊道线、皮带输送线等设备拼接组成完整的物料输送系统，适配箱装物料、托盘载物、规则形状工业零部件等多种类型物料的输送需求，在五金加工、食品包装、家电装配、电商仓储等多个领域都有广泛的应用空间。设计过程中重点考量了转弯段的物料通行顺畅度，通过反复调整辊筒排布角度与间距，保证不同尺寸的物料在经过转弯段时都能平稳过渡，不会出现卡料、甩料的问题，同时整体结构采用模块化设计思路，所有零部件均采用常见工业型材与标准件加工，加工难度低、装配便捷，无需复杂的现场调试即可投入使用。
