龙门式重载搬运桁架机械手结构设计

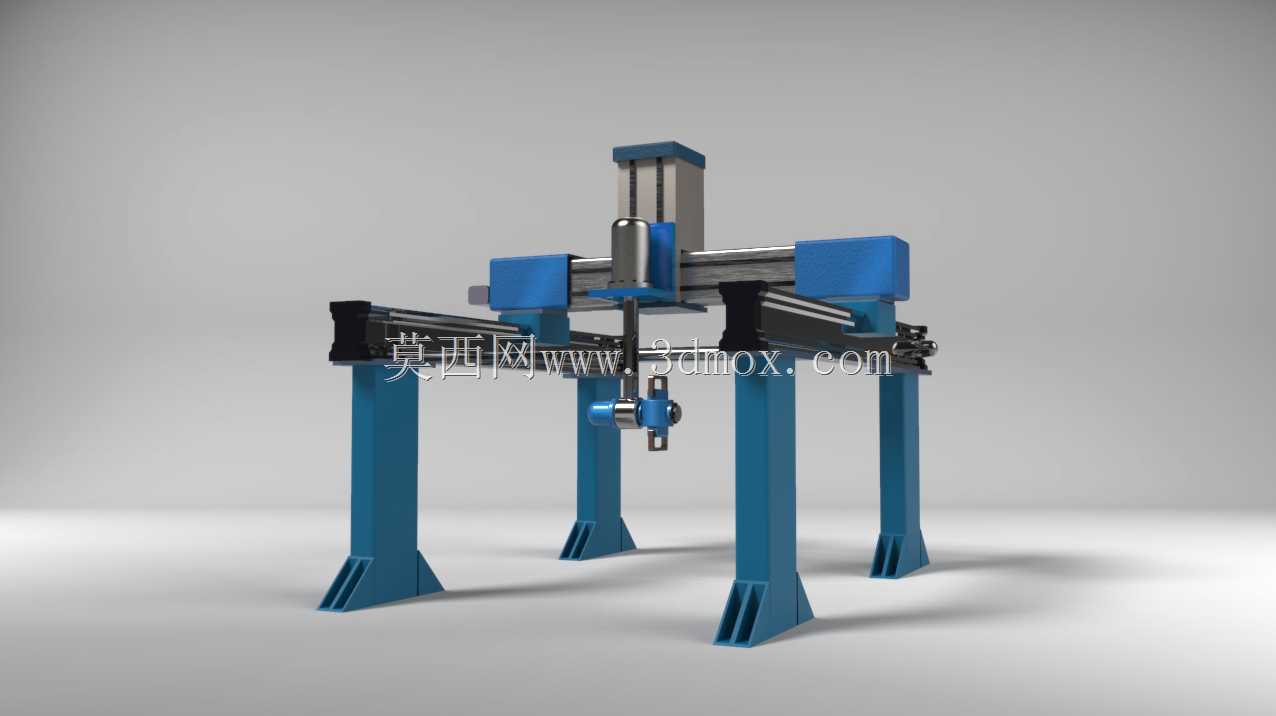

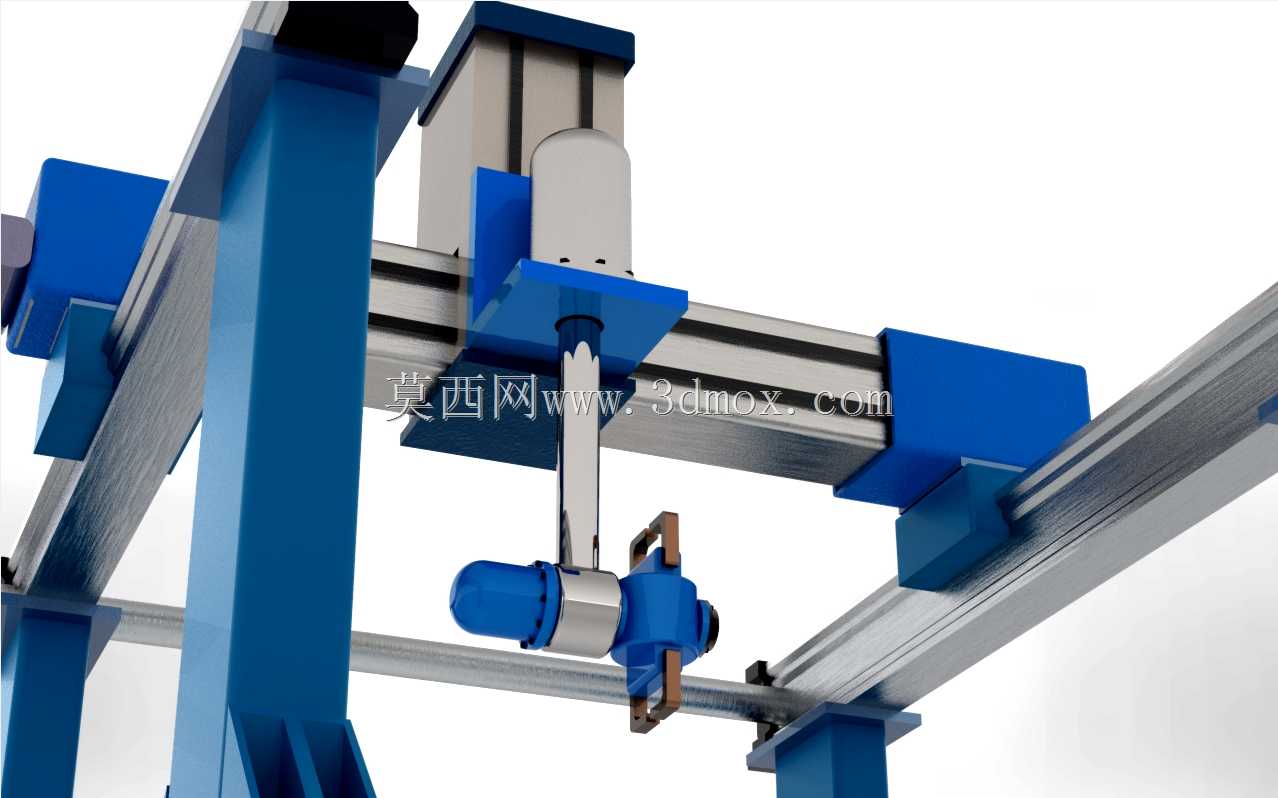

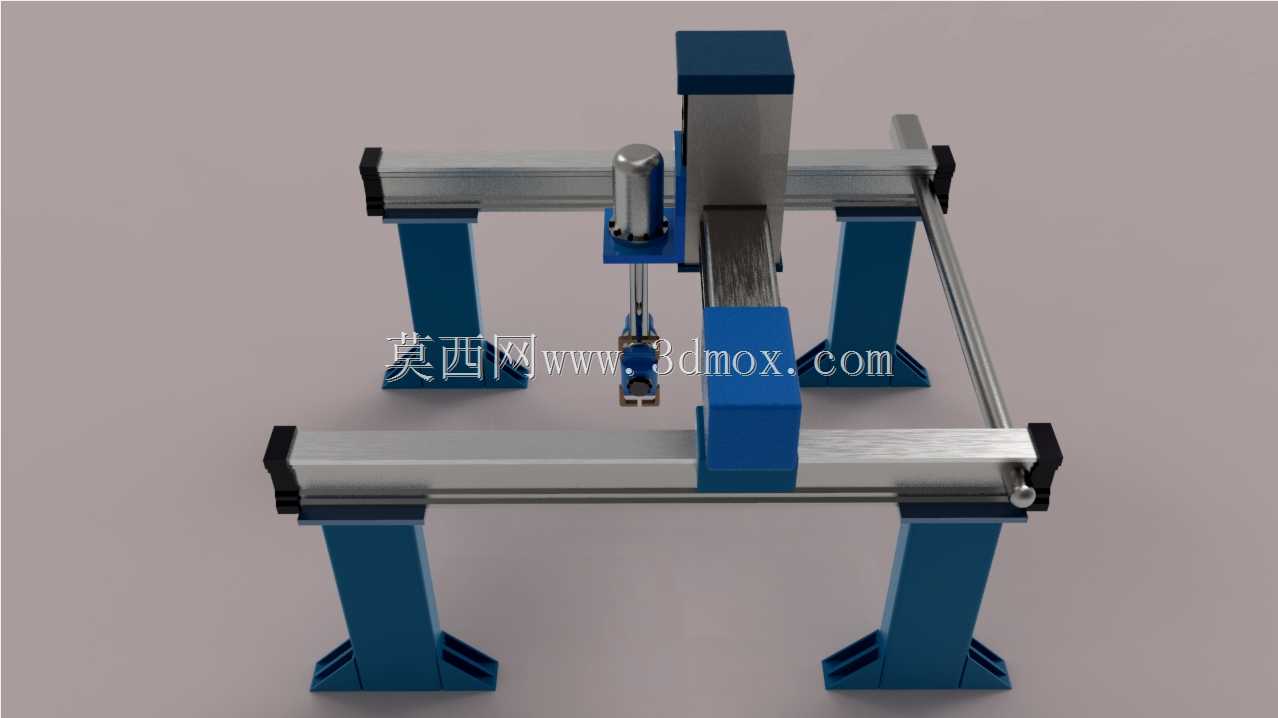

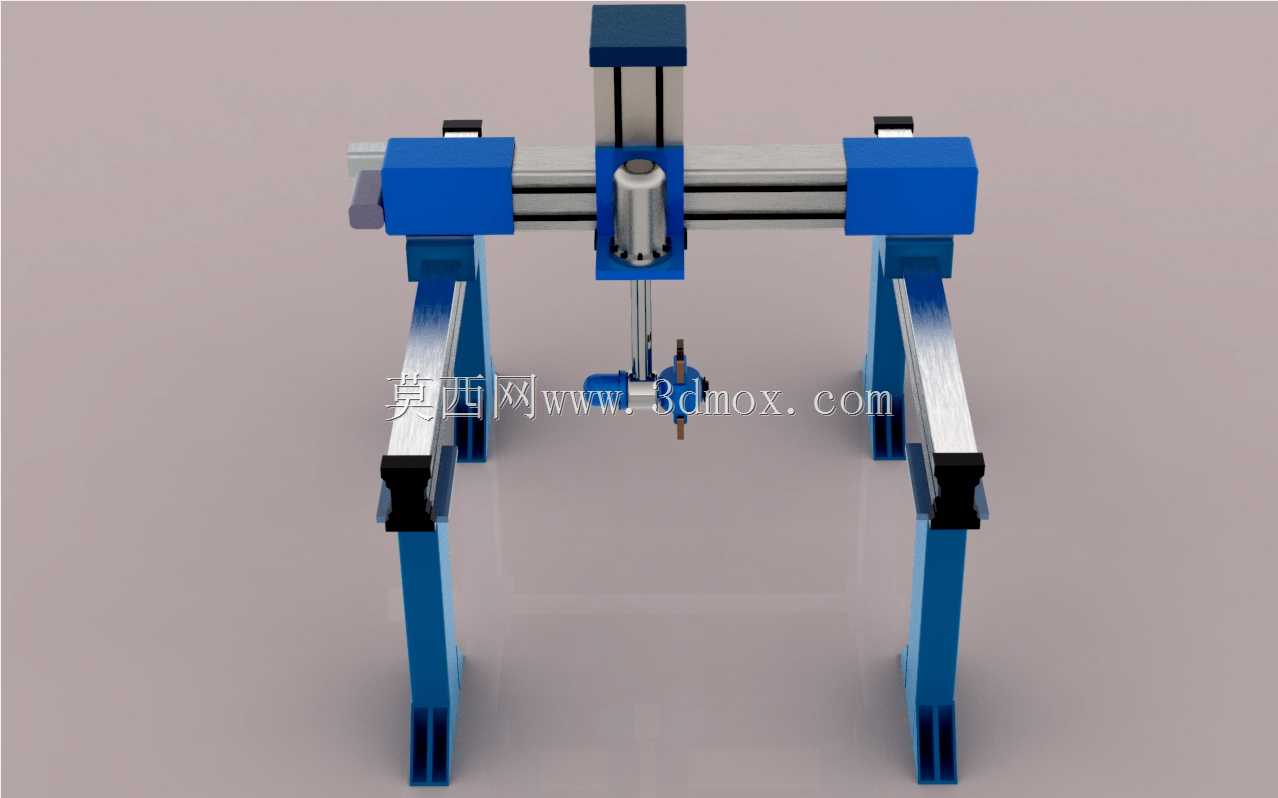

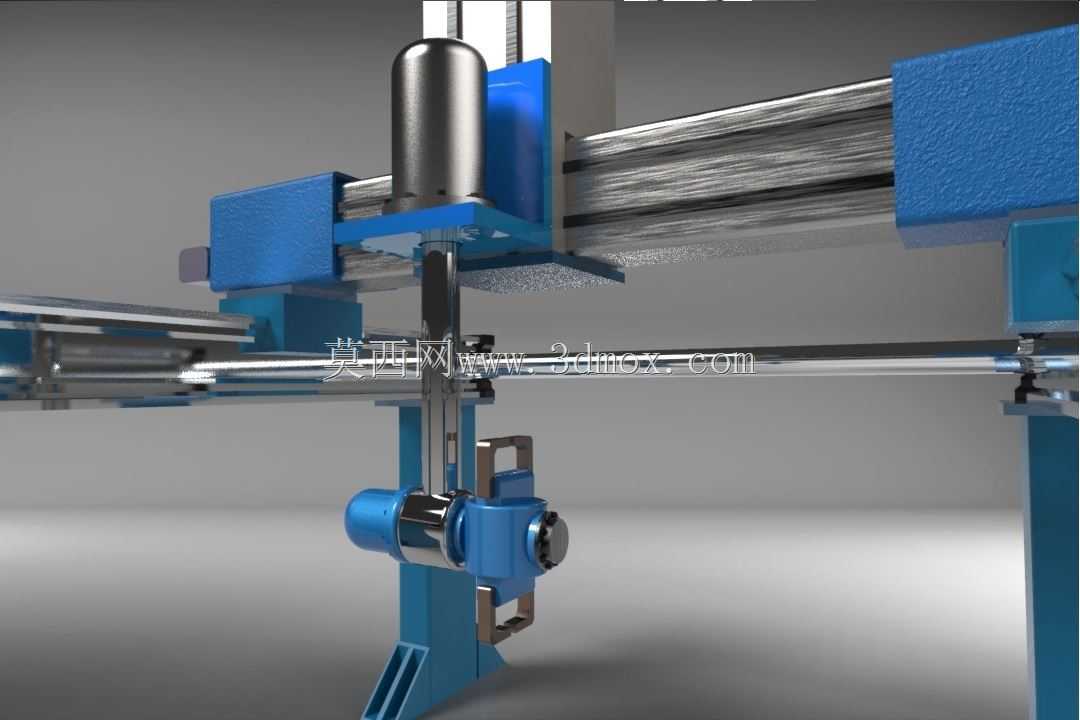

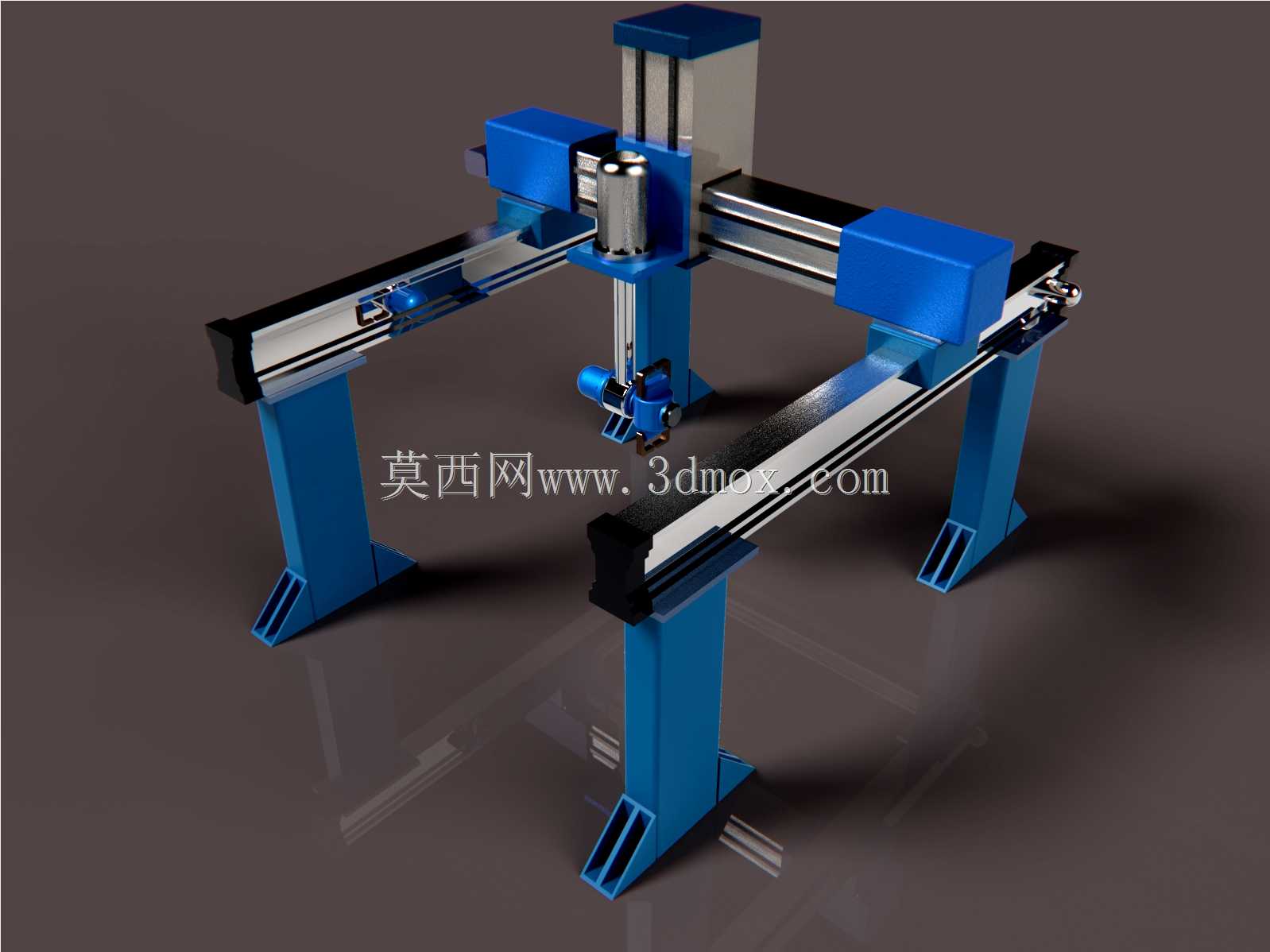

这款龙门式桁架机械手主要面向车间内大跨度、重载荷的物料自动化转运场景，常见于重型机加工车间的工件上下料、大型板材仓储的堆垛移载、重型装配线的工位间工件输送，以及长行程范围内的多工位精准作业需求，能够替代人工完成高负载、高重复定位精度的重复性搬运工作，大幅降低重型工件转运过程中的人工劳动强度，同时规避人工操作重型起重设备带来的安全风险。设备整体采用龙门式双梁多立柱支撑结构，四根落地式支撑立柱通过底部地脚结构与车间地面牢固固定，为整套设备提供稳定的支撑基础，能够抵消大负载作业时产生的倾覆力矩与结构形变，保障长行程运行过程中的结构稳定性。横向主梁采用高刚性型材焊接结构，搭配线性导轨作为运动导向部件，能够实现X轴方向的大跨度长行程移动，覆盖车间内多个作业工位的作业范围；主梁上搭载的垂直滑座可实现Y轴方向的横向位移与Z轴方向的垂直升降动作，末端配置专用的工件夹持执行机构，可根据实际搬运的工件类型更换适配的夹具，满足不同形状、不同规格重型工件的抓取需求。在设计思路上，整套结构优先保障重载工况下的结构刚性，所有支撑部件均通过力学仿真优化截面结构，在控制整体自重的前提下最大化提升结构抗形变能力，运动部件采用重载型导向与传动组件，能够承载数吨级的工件负载完成平稳移动，各轴的运动行程可根据实际车间的场地布局进行定制化调整，适配不同跨度、不同作业高度的现场安装需求。安装边界方面，设备的立柱间距可根据现场作业覆盖范围灵活设置，最小可适配数米跨度的小型作业区域，最大可拓展至数十米的长行程作业场景，垂直升降行程可根据工件的堆垛高度、设备的作业高度需求进行匹配，安装时仅需在车间地面完成立柱的地脚固定，无需对厂房顶部结构进行额外改造，适配大多数现有生产车间的场地条件，能够快速集成到现有生产物流体系中，帮助企业实现重型物料搬运环节的自动化升级，提升生产流转效率，降低作业安全隐患。
