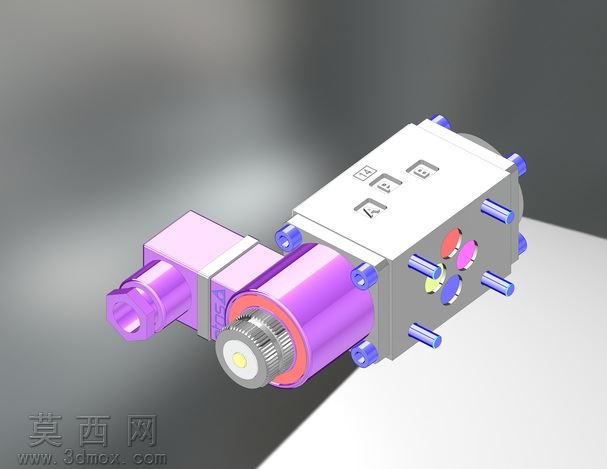

单组电磁换向气动控制阀三维设计

本模型为单组电磁驱动换向气动控制阀，建模过程中采用多软件协同的方式完成全结构还原，首先通过参数化建模方式搭建主体阀块基体，依据板式安装尺寸标准定位所有安装孔位、流体通道孔的位置与孔径，确保孔位同轴度、端面平面度符合实际加工的公差要求，阀块上的标识符号采用浮雕式建模方式嵌入基体表面，还原实物的刻印标识效果。电磁驱动部分的建模还原了线圈壳体、接线端结构、手动调节旋钮的细节，线圈外壳做了圆角过渡处理，还原注塑壳体的圆润边角特征，接线端的快插接口做了卡扣结构的细节建模，还原实际接线时的卡扣锁定结构，端部的手动旋钮做了滚花纹理的细节刻画，通过圆周阵列的方式生成均匀的滚花齿结构，还原手动操作时的防滑纹理。阀芯部分的建模还原了多通路阀芯的柱体结构，以及阀块上对应不同通路的彩色标识圈，不同颜色的标识圈采用独立的实体建模，分别赋予差异化的材质属性，区分不同气路的通断状态。阀体两端的固定螺栓采用标准件参数化生成，还原外六角螺栓的头部特征、螺纹段的牙型细节，所有螺栓的安装位置均匀分布在阀块结合面，符合实际阀门的装配逻辑。渲染阶段采用工作室光照环境，主光源从侧上方打光，辅以弱补光消除结构暗部的死黑区域，材质分配上，阀块基体采用哑光银灰色金属材质，模拟阳极氧化铝合金的表面质感，电磁线圈部分采用半光泽紫粉色工程塑料材质，还原线圈塑封外壳的质感，固定螺栓采用亮面镀锌金属材质，标识圈分别赋予红、蓝、黄、紫等不同的高饱和度纯色材质，清晰区分不同气路接口，接线端的紫色快插结构采用半透明磨砂塑料材质，还原气动快插接头的半透明外观。设计过程中严格遵循ISO 4401安装尺寸标准，确保阀块的安装孔位、接口尺寸符合通用气动电磁阀的互换要求，同时还原了24V直流供电规格电磁阀的典型结构特征，模型包含完整的装配层级，各零件可独立拆分编辑，可用于气动回路原理演示、设备装配仿真、产品宣传渲染等场景，建模时对内部流道做了简化处理，在保证外观结构完整还原的前提下，控制模型的整体面数，兼顾展示效果与编辑流畅度。
