壁挂式室外安防监控摄像设备结构

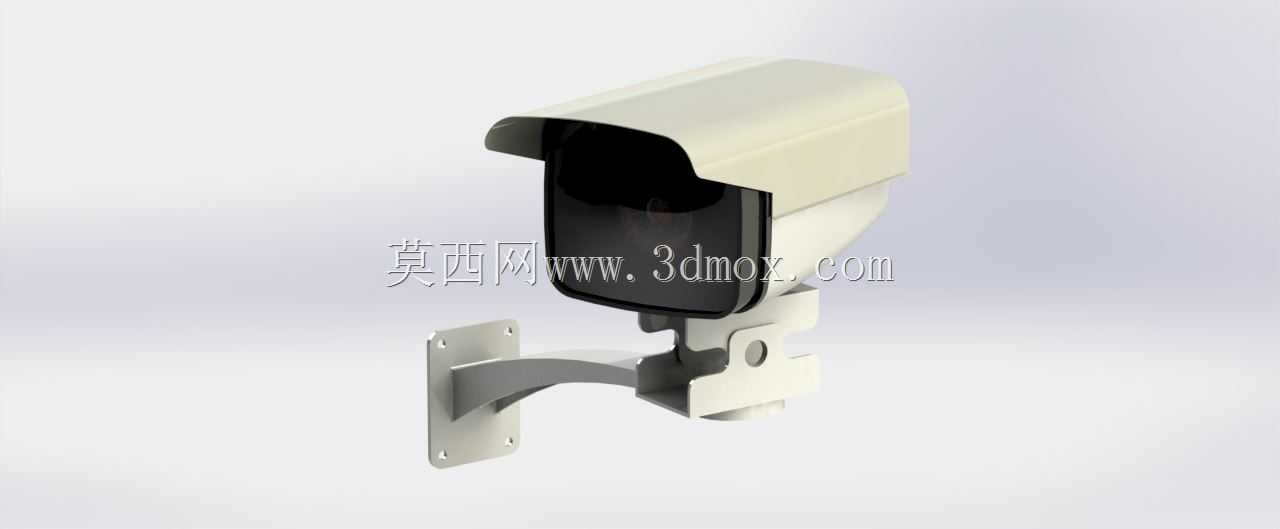

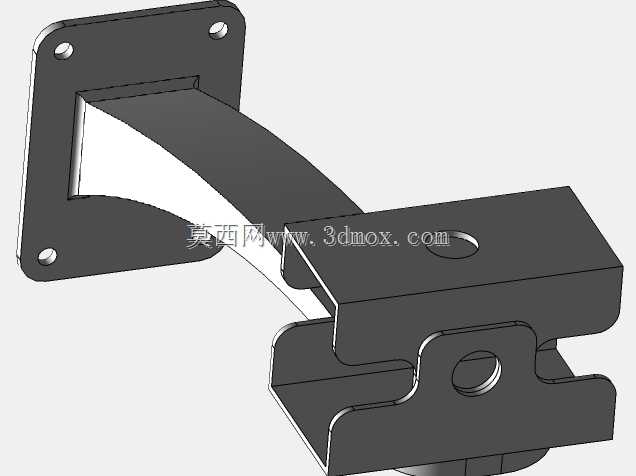

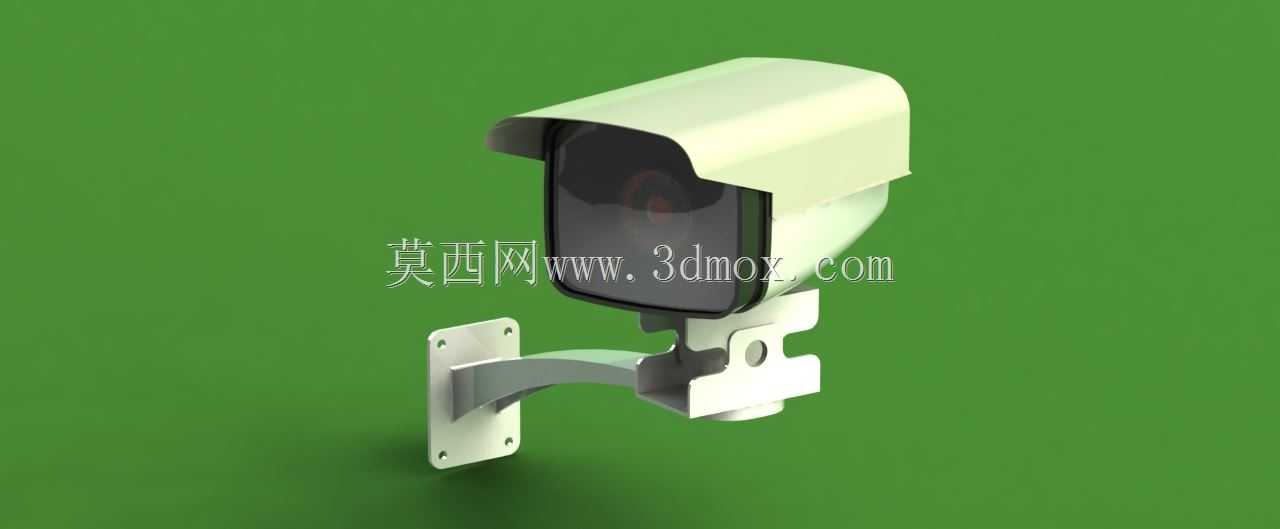

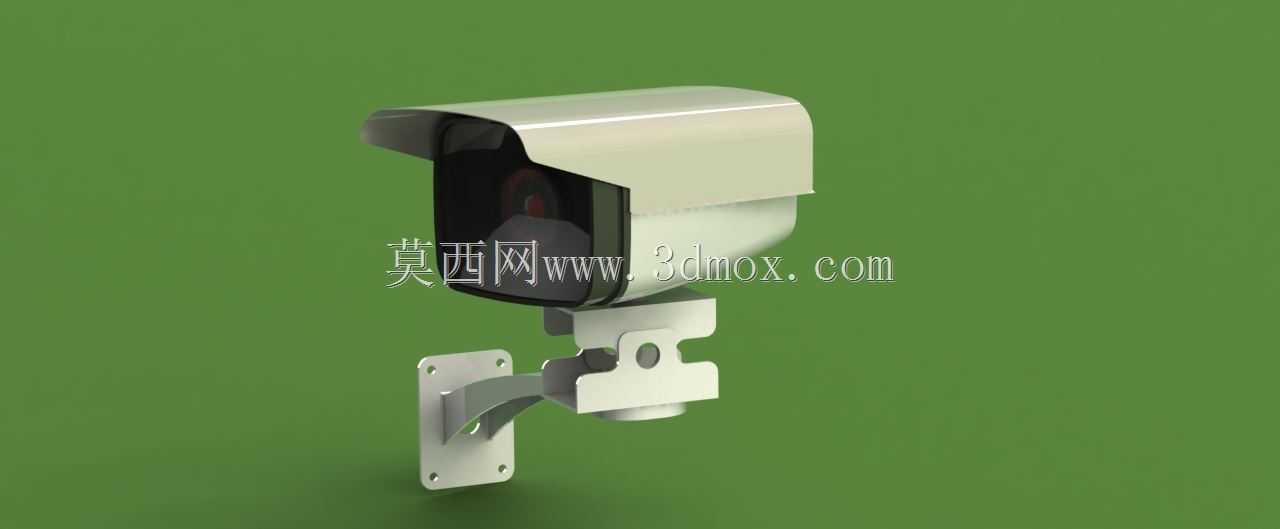

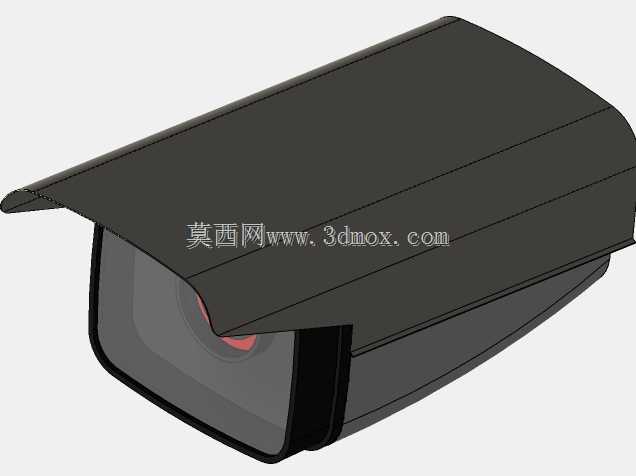

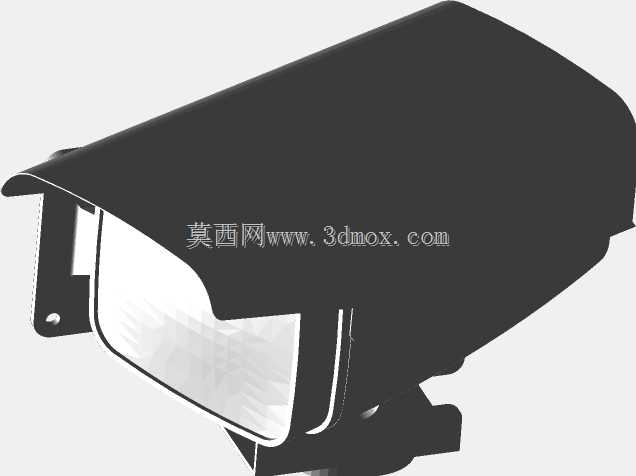

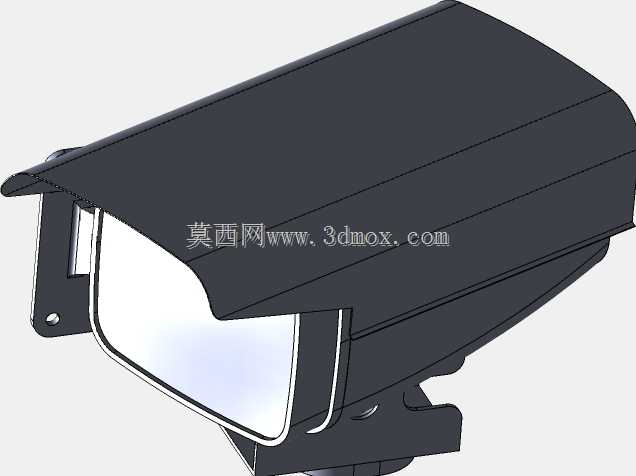

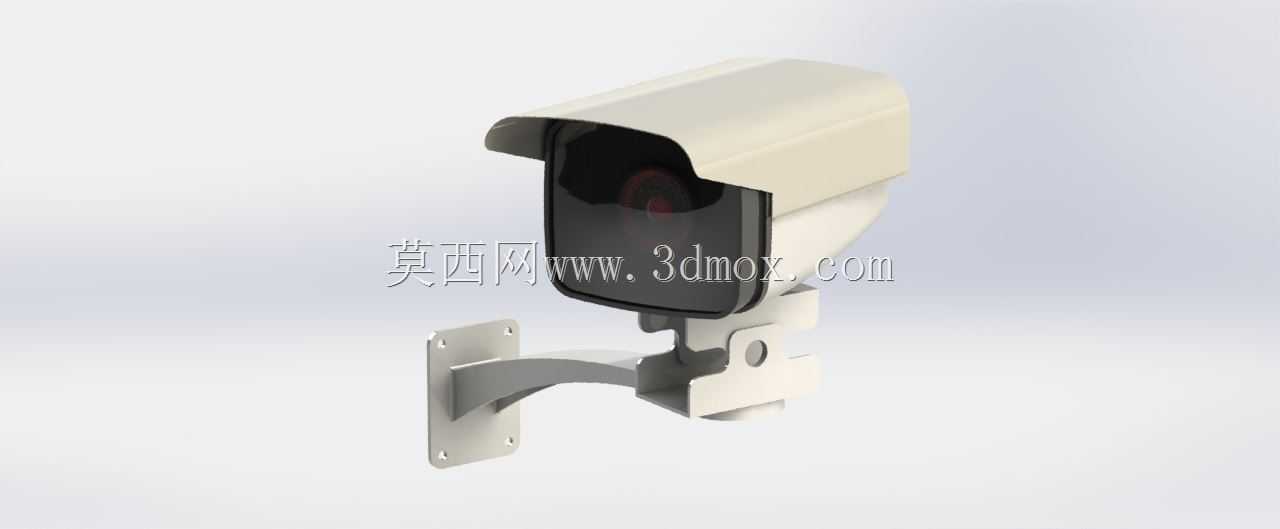

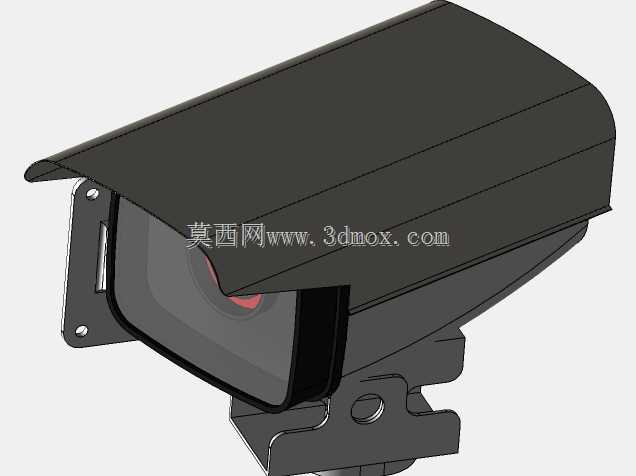

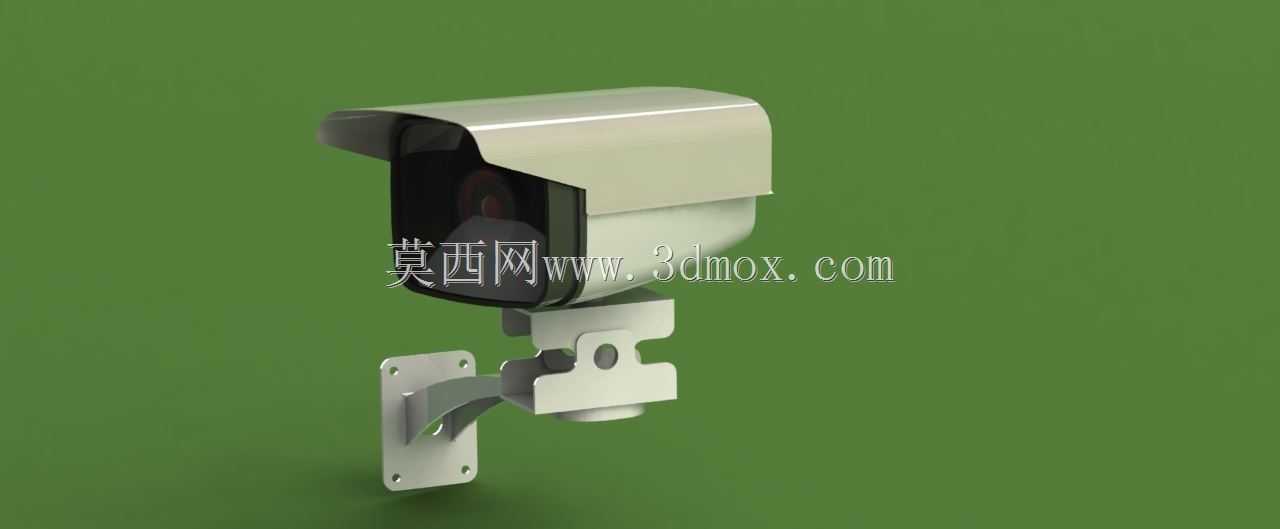

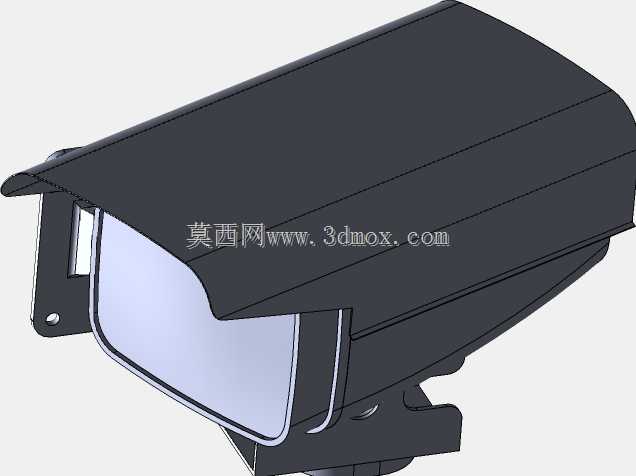

这款带壁挂支架的闭路监控摄像设备，主要面向室外公共区域、厂区周界、商铺外围、住宅园区等需要全天候视频采集的安防场景，承担着区域画面实时采集、异常事件回溯、安全威慑的核心作用，是安防系统前端感知层的核心硬件之一。设备整体分为防护外罩、摄像机芯安装腔、角度调节机构、壁挂安装支架四个核心部分，设计上充分考虑了室外使用的环境适配性与安装维护的便捷性。从功能特性来看，设备的上翘式遮阳防雨罩采用大尺寸延伸设计，能够在正午时段避免阳光直射镜头产生逆光过曝问题，同时在降雨天气引导雨水顺着罩体边缘滑落，避免雨水直接淋洒在镜头视窗表面影响画面清晰度，外罩整体采用密封式腔体结构，可阻挡日常扬尘、飞溅水花进入机芯安装区域，适配多数非极端恶劣的室外安装环境。角度调节机构采用铰接式锁紧结构，支架与摄像腔体的连接部位设置了多维度调节转轴，安装人员可根据实际监控视野需求，在水平方向旋转调整监控朝向，在垂直方向俯仰调整镜头倾角，调整到位后通过锁紧件即可固定角度，无需额外定制转接配件，能够适配不同高度安装位的视野覆盖需求。壁挂安装支架采用L型弯折承重结构，安装底板设置了四个对称分布的固定孔位，可直接通过膨胀螺丝固定在混凝土墙面、砖砌墙体、金属立柱等常见安装基面之上，支架的弯折臂长度经过合理测算，既能够让摄像腔体与墙面保持足够距离，避免墙面凸起物遮挡监控视野，也不会因臂长过长导致设备受外力晃动影响画面稳定性。设计过程中优先考虑了安装的容错性，固定孔位采用长圆孔与圆孔结合的排布方式，安装时可小幅调整设备的水平位置，降低墙面打孔定位的精度要求，支架与腔体的连接部位采用快装式卡位结构，可先将支架固定在墙面后再挂载摄像主体，减少高空作业时的操作难度。设备整体外形线条简洁流畅，外罩采用圆弧过渡设计减少风阻，在大风环境下可降低风压对安装结构的载荷，整体安装边界紧凑，不会占用过多墙面空间，适配各类建筑外立面的安装需求，不会过度破坏建筑外观的整体性。
