皮带传动式离心鼓风机整机结构设计

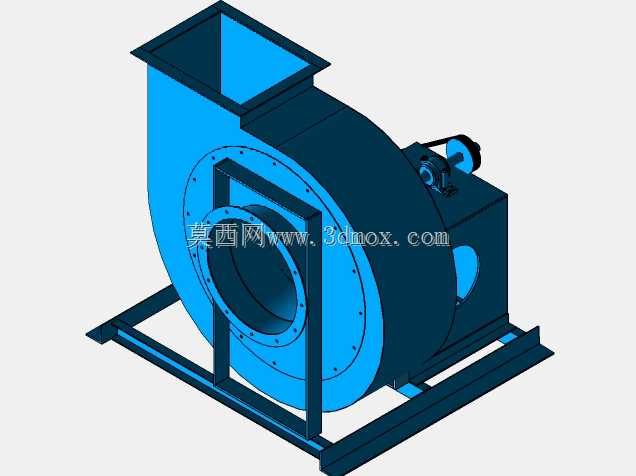

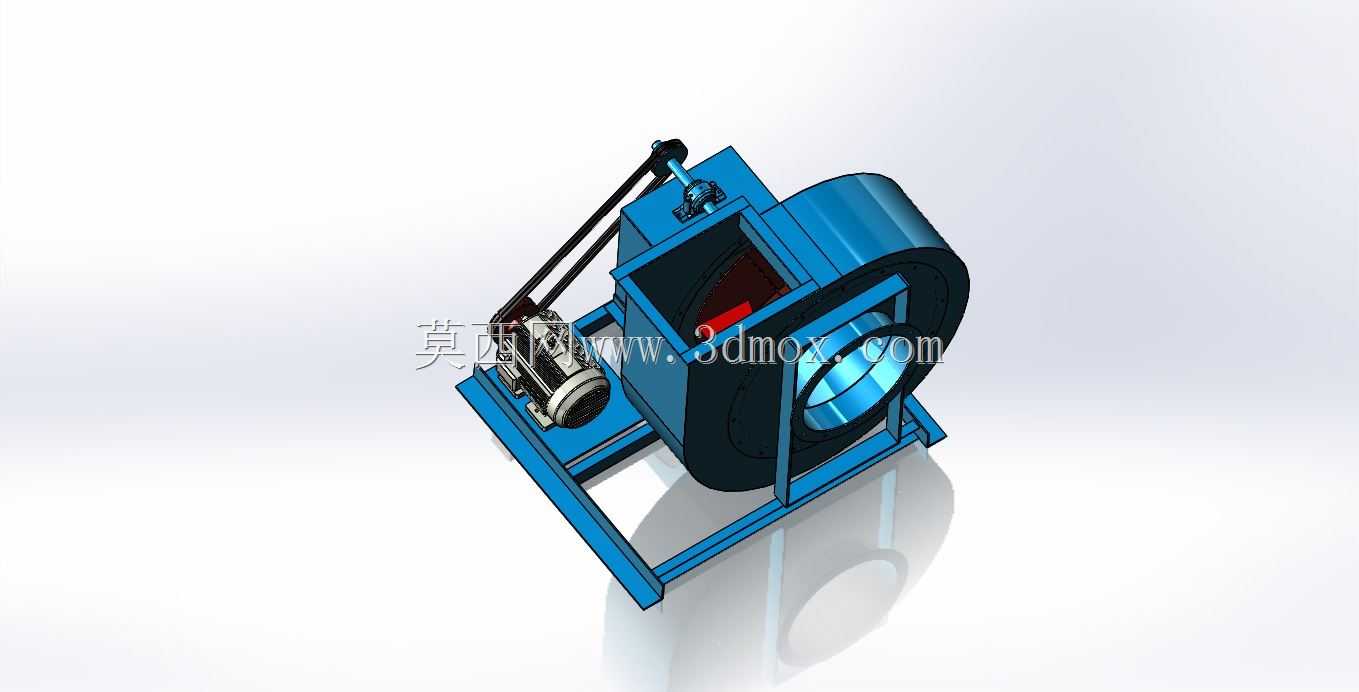

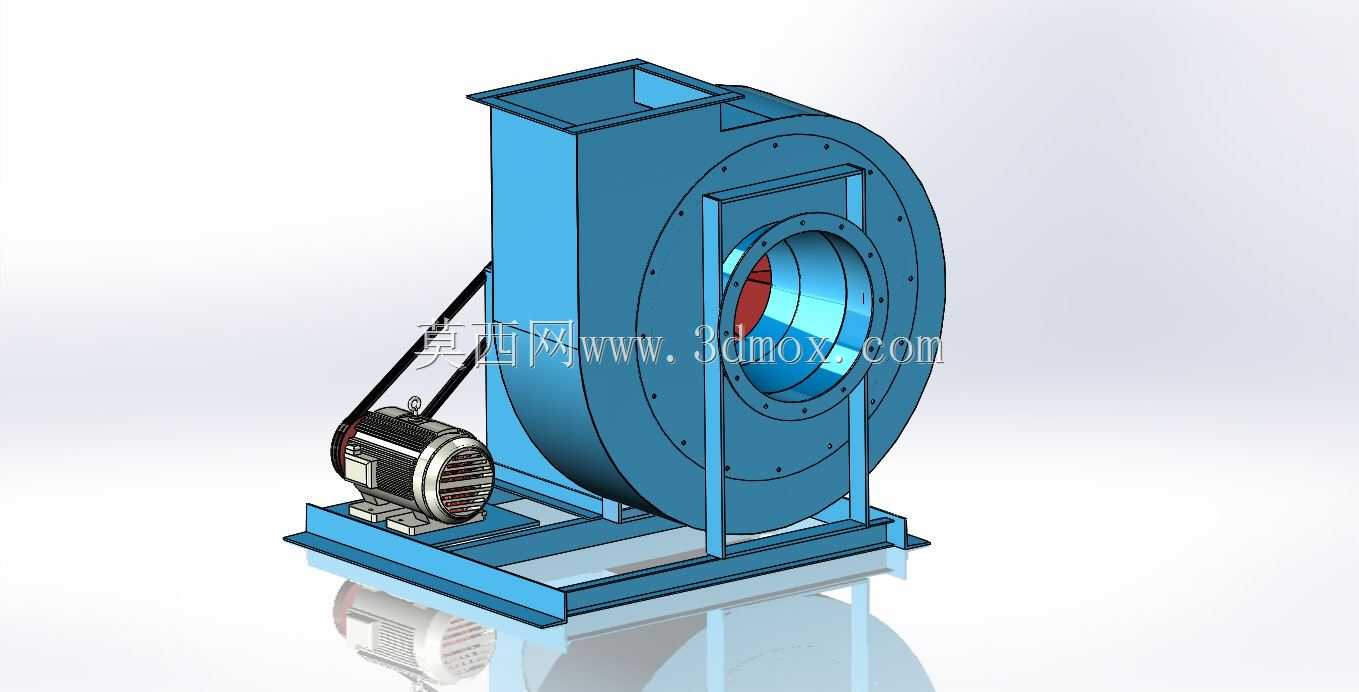

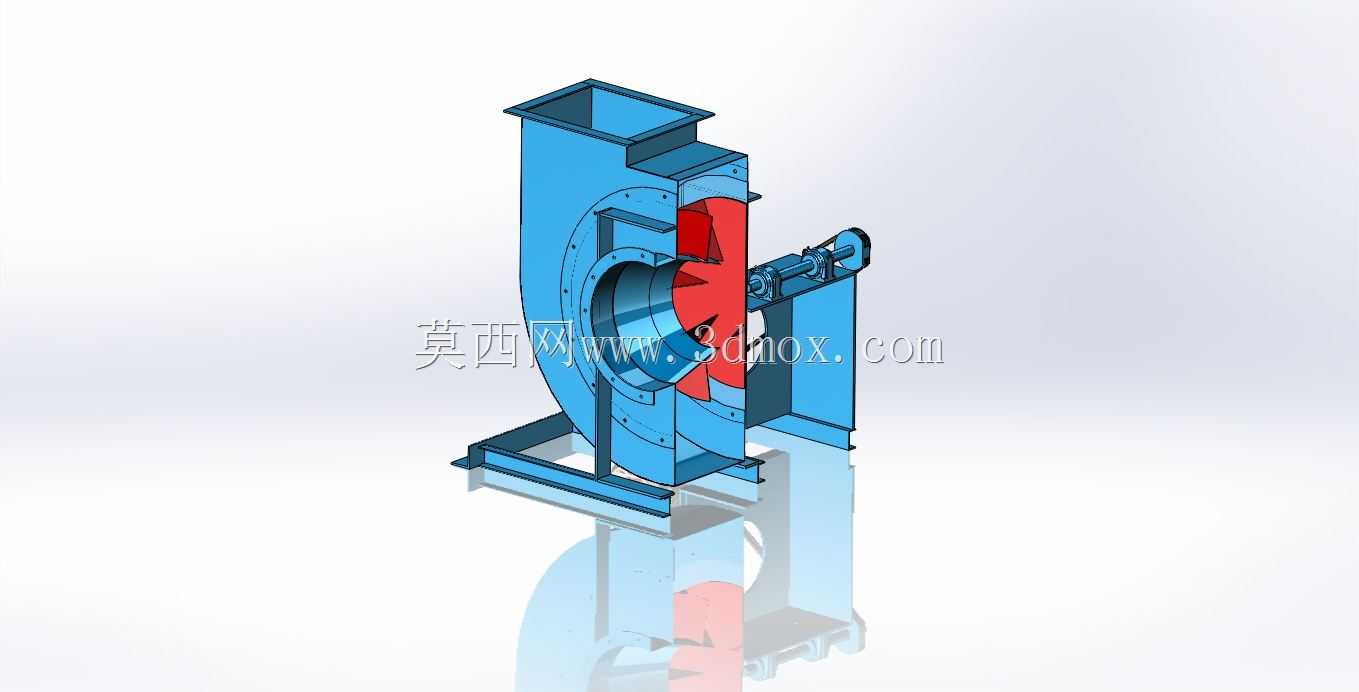

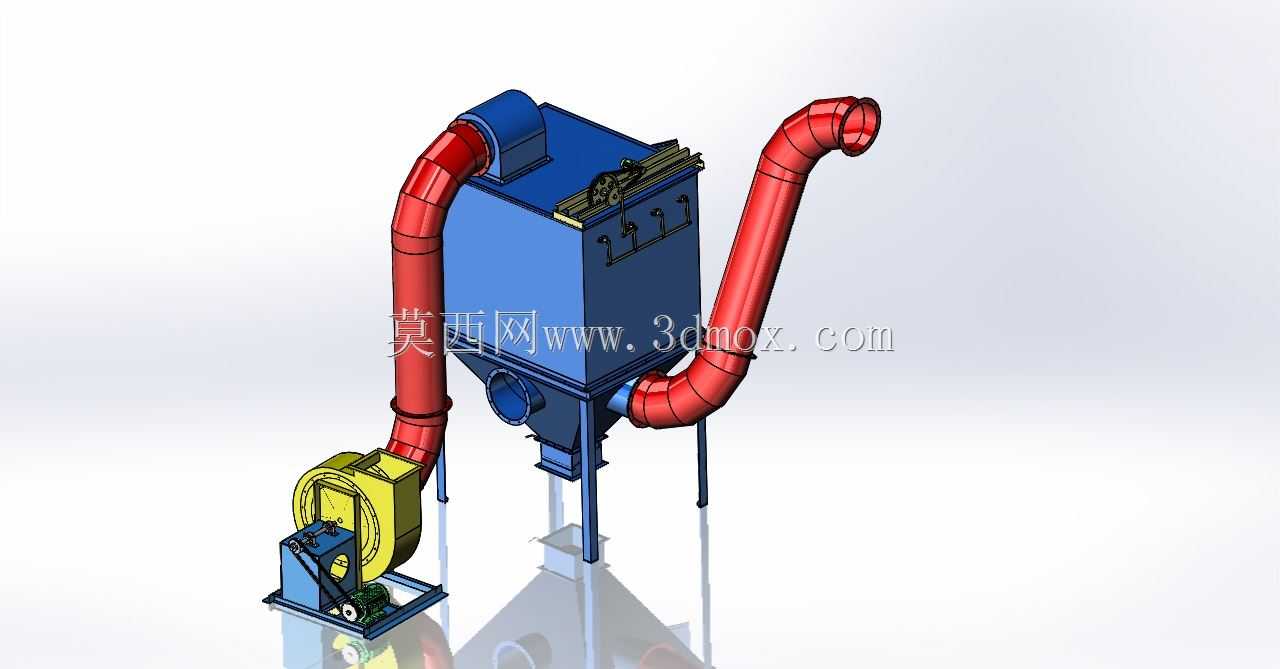

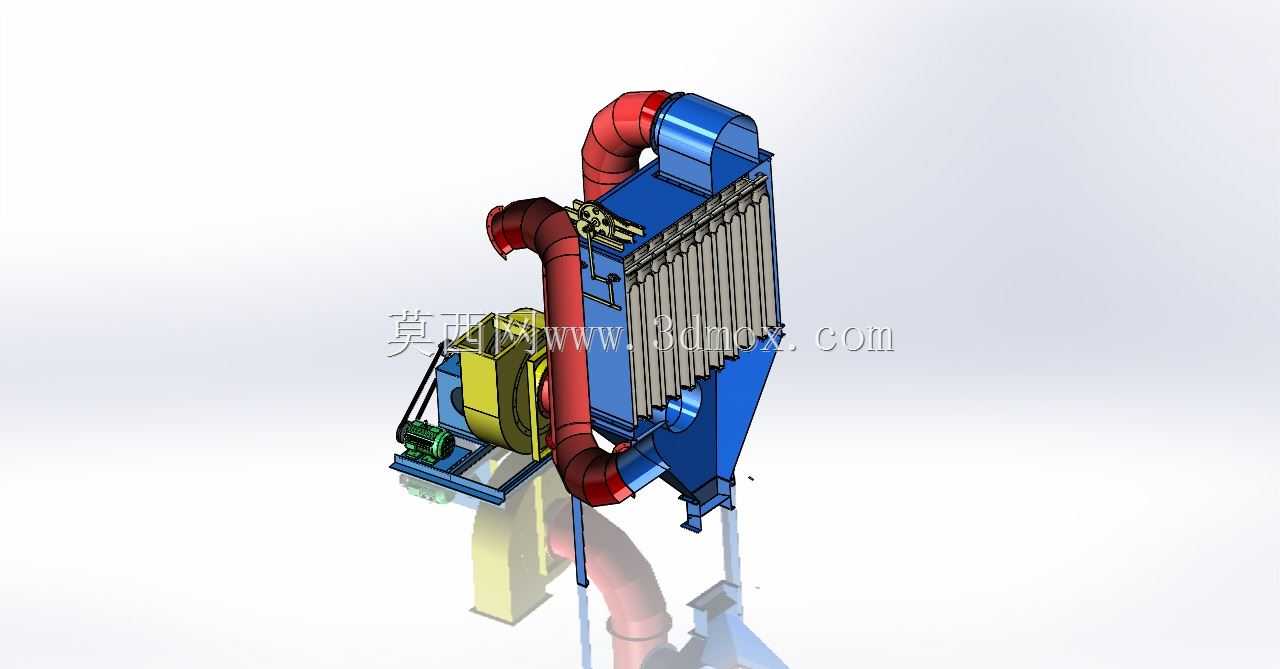

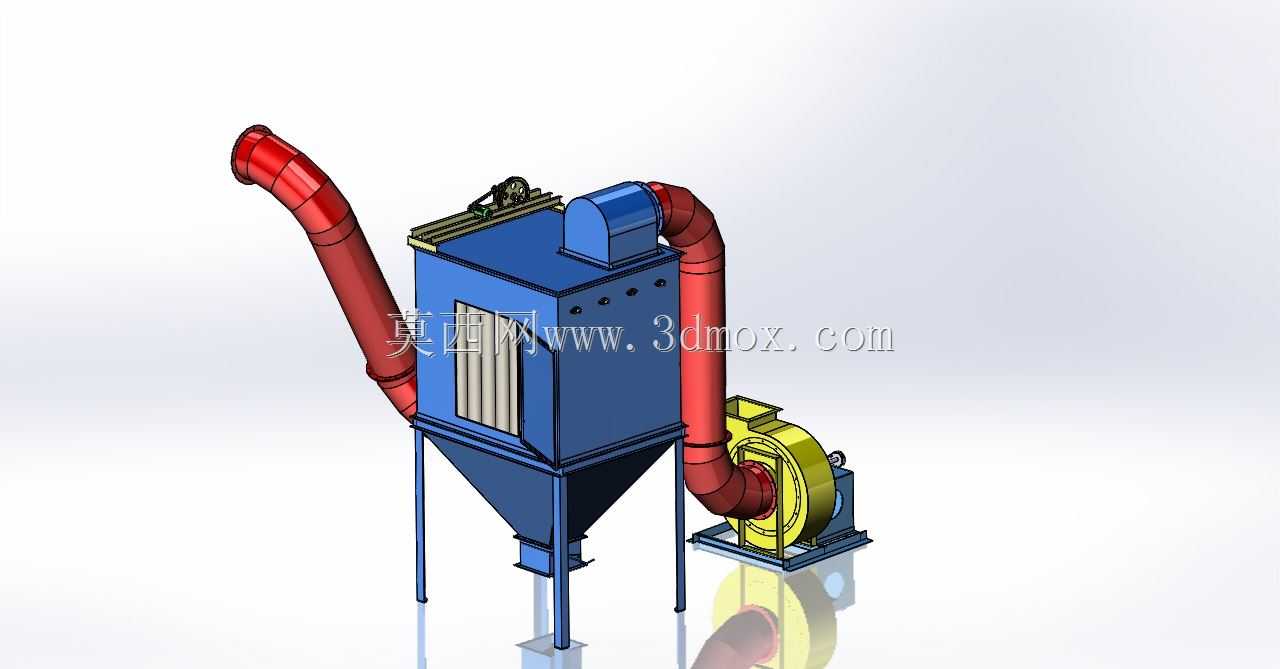

这款皮带传动式离心鼓风机，主要面向工业厂房通风换气、生产工序送风排风、除尘系统风源输送、锅炉鼓风引风、物料气力输送等场景使用，能够为各类需要稳定风压风量的工业场景提供可靠的气体动力支持，适配车间环境改善、生产工艺配套、环保治理配套等多类实际需求。设备采用经典的后向离心叶轮结构设计，运行过程中气流进入叶轮后沿轴向转向径向，在蜗壳的导流作用下将动能逐步转化为压力能，最终从方形出风口稳定输出，相比轴流风机能够提供更高的风压，适配需要克服管道阻力、过滤层阻力的送风排风场景。传动部分采用皮带轮传动结构，电机与风轮主体分体安装在共用底座上，既可以通过皮带轮的配比调整实现风轮转速的灵活匹配，适配不同风压风量的工况需求，也能够避免电机直接接触输送介质，在输送带有少量粉尘、温度略高的气体时，有效降低电机运行负荷，延长设备整体使用寿命。整机采用一体式焊接机架底座设计，底座预留了标准的安装固定孔位，安装时可直接通过膨胀螺栓固定在混凝土基础或者钢制平台上，无需额外制作复杂的安装支架；蜗壳侧面设置了大尺寸圆形进风口，可直接对接圆形通风管道或者加装防护网、过滤装置，顶部方形出风口可通过法兰对接方形通风管道，进出口的连接尺寸均按照通用通风管道标准设计，能够和市面常规规格的通风配件直接适配，减少现场安装的改造成本。设计过程中充分考虑了设备运行的稳定性，机架采用型钢焊接成型，蜗壳与机架之间、电机与机架之间均设置了加强支撑结构，避免高转速运行过程中产生共振，降低运行噪音；叶轮部分做了动静平衡校准，运行过程中震动幅度控制在通用通风设备的标准范围内，保障长期运行的可靠性。蜗壳的型线按照对数螺旋线优化设计，能够减少气流在蜗壳内部的涡流损失，提升风机的运行效率，降低能耗；皮带传动区域加装了防护结构，避免运行过程中异物卷入传动部件，提升设备使用的安全性。整机的安装边界充分考虑了工业现场的维护空间需求，电机侧预留了足够的皮带更换、轴承维护操作空间，日常维护时无需拆卸整机主体即可完成易损件的更换，降低后期运维的难度与成本。
