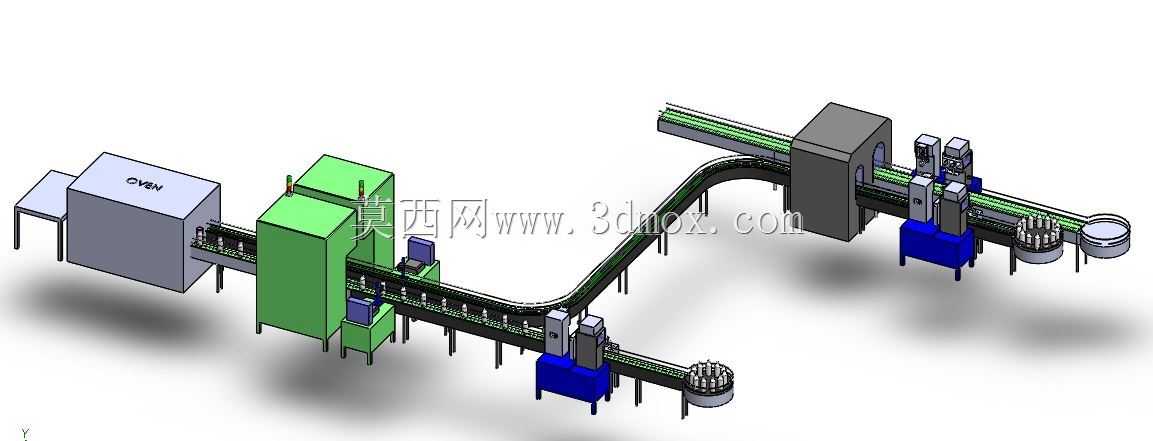

瓶装饮品自动化灌装生产线整体结构

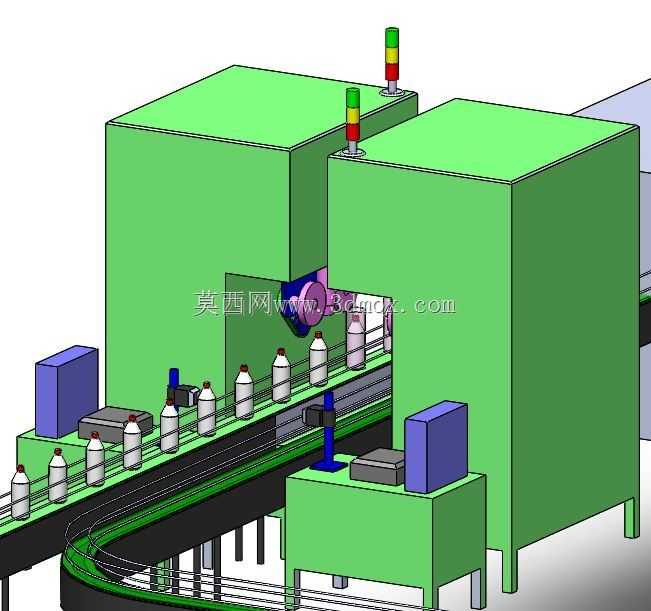

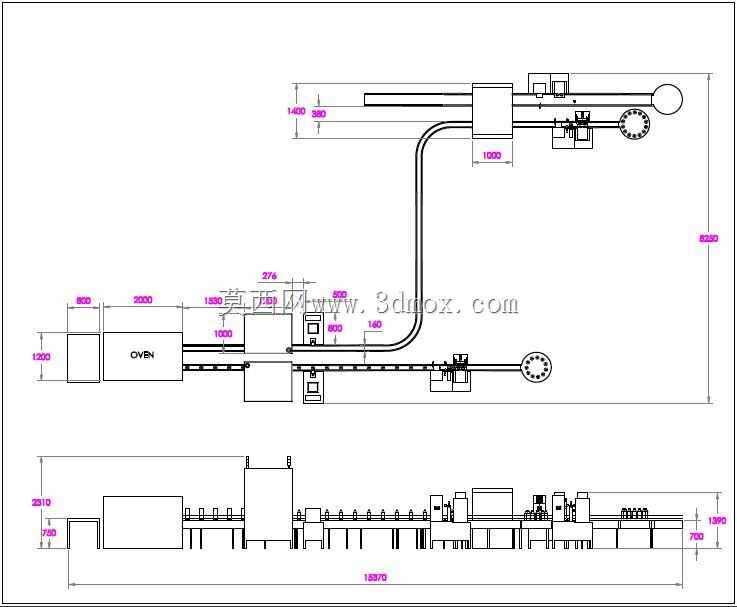

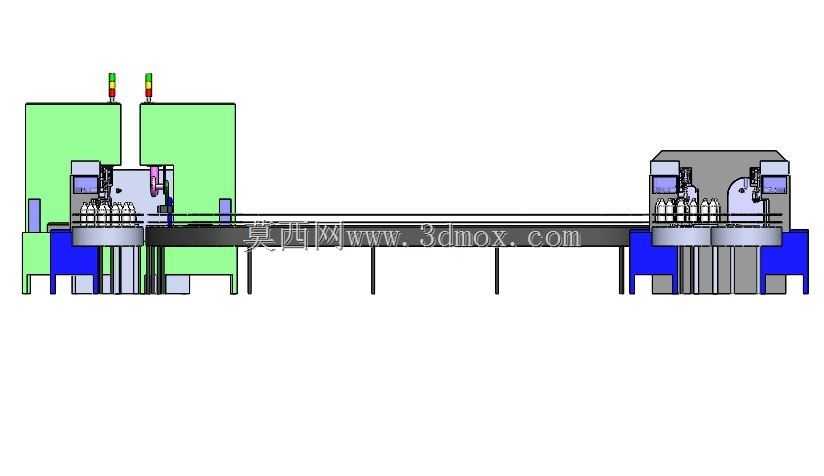

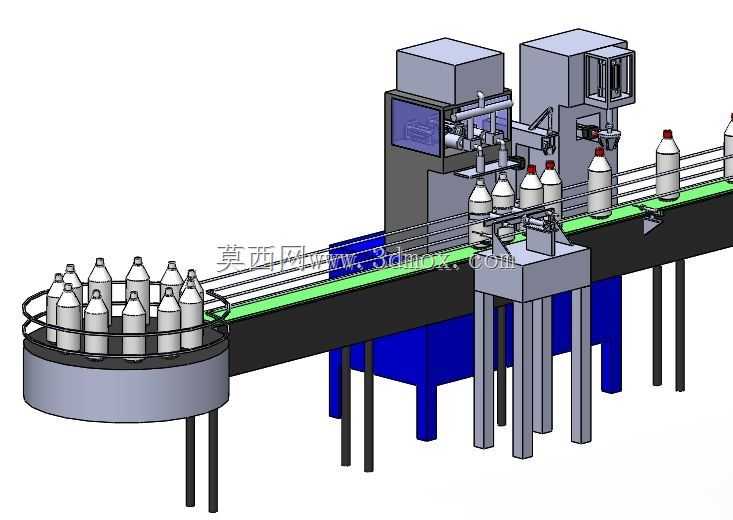

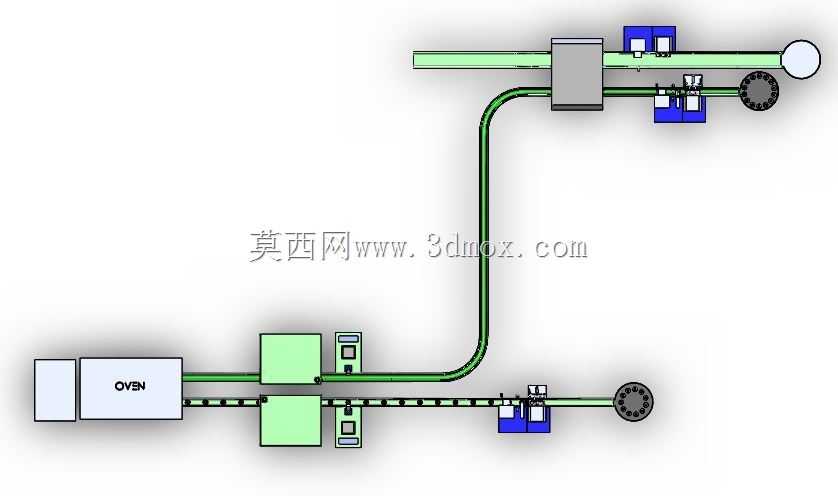

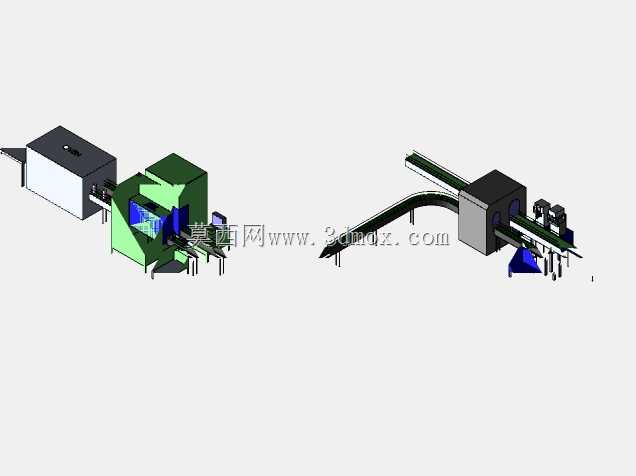

这套瓶装饮品灌装生产线结构，主要面向食品饮料、日化洗护等行业的瓶装产品量产场景，适配中小型生产车间的连续化灌装作业需求，可完成空瓶理料、输送、定位灌装、多工位衔接的全流程作业，替代传统人工灌装的低效模式，大幅提升瓶装产品的生产一致性与作业效率。从实际生产用途来看，该产线可兼容常规圆柱型PET瓶、玻璃瓶的灌装作业，适配饮用水、果汁饮料、日化洗护液等多种流动性液态物料的灌装需求，产线整体采用模块化拼接设计，可根据车间实际场地调整转弯段的布局走向，灵活适配不同长宽比的生产车间安装条件，无需对车间原有布局做大规模改造即可完成布设。在功能特性层面，产线起始端设置理瓶进料机构，可将无序堆放的空瓶有序整理后送入输送导轨，输送段采用带侧边定位的链板输送结构，可保证瓶子在输送过程中不会出现倾倒、偏移问题，转弯段采用弧形导向导轨设计，可平滑完成输送方向的切换，避免瓶子在转弯处出现卡滞、倒瓶情况。沿输送路径依次排布多组灌装工位，每个灌装工位设置独立的升降式灌装头，可在瓶子到达定位位置后自动下降完成灌装动作，灌装完成后自动抬升让瓶子继续向下一工位输送，产线末端设置集料转盘，可将完成灌装的瓶子有序归集，方便后续工位衔接旋盖、贴标等作业工序。从设计思路来看，整套结构优先考虑生产作业的稳定性与布局灵活性，所有支撑腿均设置可调高度的脚座，可适配地面存在轻微不平整的安装场景，各功能模块之间采用快装式连接结构，方便后期根据产能需求增减灌装工位数量，或是调整产线的整体长度。外形尺寸与安装边界方面，整套产线直线段总长度可根据需求灵活拼接，转弯段转弯半径适配常规瓶装产品的输送需求，整体设备安装时需在两侧预留不小于六十厘米的操作维护空间，方便工作人员日常巡检、清理输送导轨以及调整灌装头参数，设备底部支撑腿的安装固定无需预埋特殊地基，普通硬化车间地面即可满足安装承重要求，整体布设难度低，投产周期短，可快速适配不同品类瓶装产品的灌装生产需求。
