自动包装线移动层压板托架输送机构

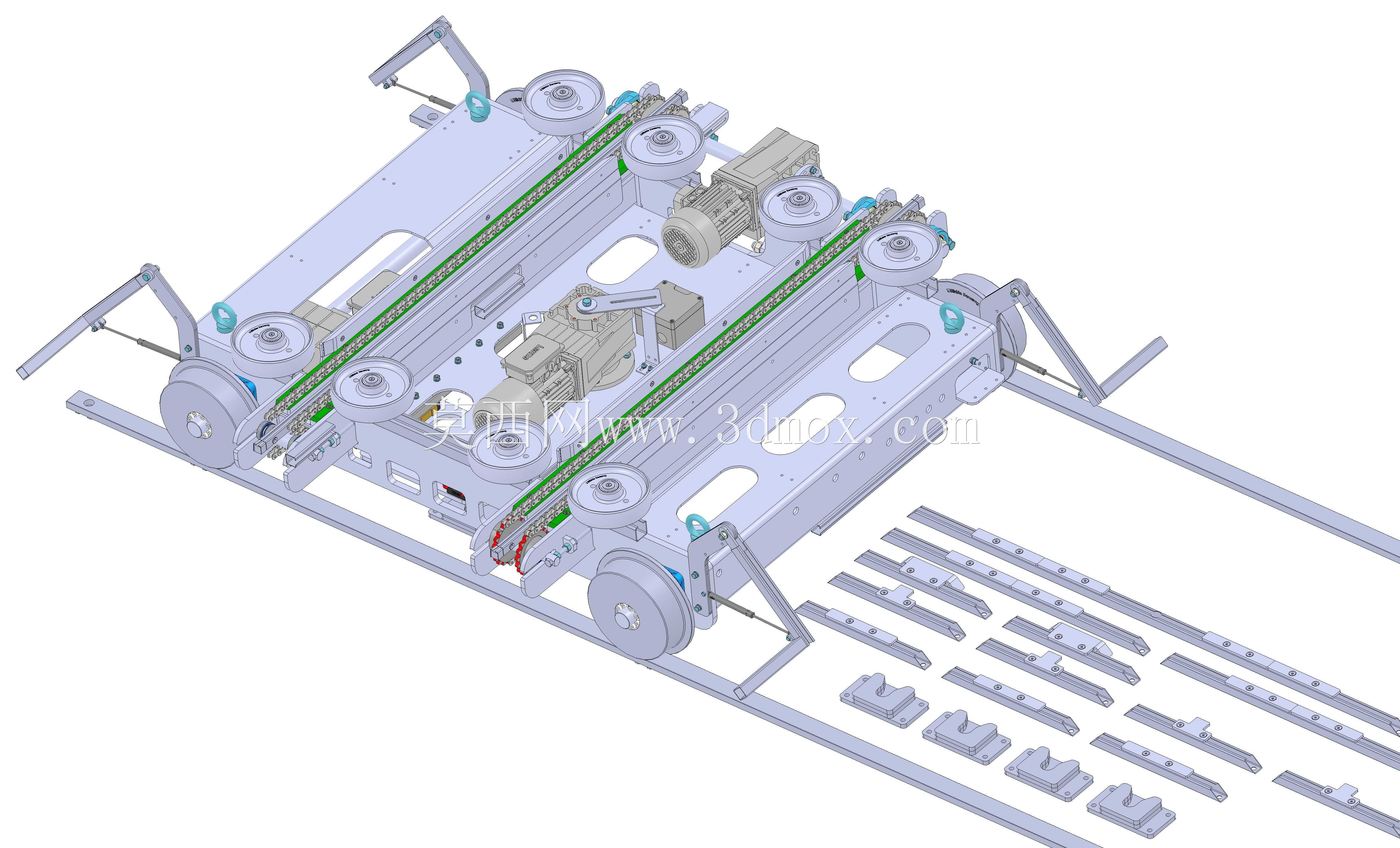

该机构应用于规模化连续生产的自动包装产线环节，主要承担包装工序中层压板的移动承载与精准输送功能，适配食品、日化、医药、轻工等多品类盒装、袋装产品的外包装作业流程，可嵌入现有高速包装生产线完成工位间的工件转运与定位配合，解决传统包装线中层压板移位精度不足、输送卡顿、多工位衔接错位的常见问题。整套托架采用框架式主体结构设计，主体承载框架选用轻量化高强度型材搭建，在保证整体结构刚性的前提下降低设备自重，减少驱动负载的同时提升机构运行响应速度。框架两侧对称布置多组导向轮与传动轮，配合环形同步传动带实现托架整体的平稳往复移动，传动路径经过多轮系张紧优化，运行过程无明显传动间隙，移动定位精度可满足高速包装工位的对位要求。托架上设置多组可调节的层压板定位卡位，可根据不同规格的层压板尺寸调整卡位间距，适配不同包装规格下的层压板承载需求，卡位处设置柔性缓冲垫，避免层压板移动过程中出现磕碰划伤，同时减少运行过程中的振动噪音。机构两侧设置可翻转的辅助支撑臂，在托架移动至上下料工位时可展开形成辅助支撑面，提升层压板上下料过程的稳定性，在托架移动过程中支撑臂可自动收折，避免与产线其他部件产生运动干涉。整套机构的安装边界充分考虑现有包装产线的改造适配需求，主体框架的安装孔位采用标准化间距设计，可直接适配多数常规自动包装线的机架安装尺寸，无需对原有产线主体结构做大规模改动即可完成加装。驱动单元采用侧置式布局，将驱动电机与减速组件布置在框架侧方的空余空间，不占用托架上方的作业区域，同时方便后期的维护检修与易损件更换。传动轮系均采用密封式轴承安装，可适应包装车间多粉尘、多纸屑的作业环境，延长部件的维护周期。整套机构的运动逻辑与包装线的主控制系统联动，可根据包装工序的节拍自动调整移动速度与停留时长，在层压板上料、压合作业、下料转运的不同工位间实现精准的节奏匹配，有效提升整条包装线的运行流畅度，减少因层压板移位不准导致的包装次品率，适配最高每分钟百余次的高速包装作业节拍，兼顾运行稳定性与工况适应性。
