带刹车重载万向工业脚轮结构设计

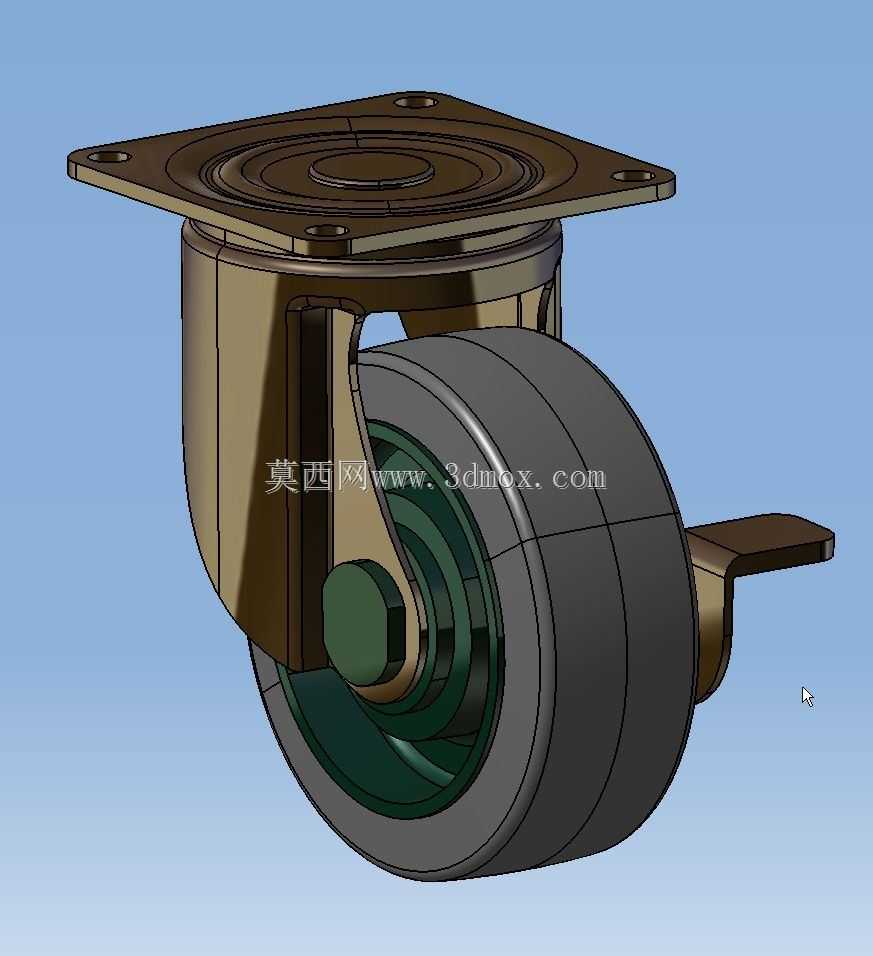

这款重载万向脚轮主要面向工业生产场景下的重型设备移动需求设计，常见应用场景覆盖车间重型工装台车、大型仓储转运货架、工业生产设备移动基座、重型物流周转推车等领域，能够在厂区硬化地面、环氧地坪、车间水泥地面等多种工业场地环境下稳定工作，解决重型装备短距离移位、工位调整、转运周转过程中的移动支撑难题，替代传统固定支撑结构需要吊装移位的繁琐操作，大幅降低重型物件移位的作业难度与人力成本。从实际用途来看，该脚轮同时承载垂直方向的设备重压与移动过程中的水平冲击力，搭配的刹车结构可在设备到达指定工位后完成锁止，避免设备受外力影响出现滑移错位，保障工位定位的稳定性，既可以满足设备频繁转序移动的需求，也能适配固定工位设备的临时移位需求，兼顾移动灵活性与定位可靠性。在功能特性设计上，这款脚轮采用顶部法兰盘安装结构，回转支架内置耐磨回转支撑结构，可实现360度水平方向自由转向，转向过程阻尼均匀无卡滞，即使在满载状态下也能轻松完成转向操作；滚轮采用高弹性耐磨材质设计，轮面接触宽度充足，可有效降低单位面积的地面压强，减少对车间地坪的压损，同时滚动阻力小，推行过程噪音低，具备良好的抗震缓冲性能，能够吸收路面微小颠簸带来的冲击力，避免设备内部精密元器件受震动影响；侧边集成的脚踏式刹车结构可同时锁止滚轮转动与支架转向，踩下刹车踏板后即可完成双重锁止，解锁时只需抬起踏板即可操作，操作便捷无需额外工具，锁止后抗滑移能力强，可承受较大的水平推力不发生位移。设计思路上整体围绕重载工况的可靠性展开，支架部分采用高强度铸钢材质一体化成型结构，关键受力位置做了加厚加强处理，轮轴与回转部位均配置耐磨衬套与润滑结构，长期使用磨损量小，维护周期长；滚轮与支架的连接部位采用防松锁紧结构，避免长期颠簸震动出现连接松动，刹车触发机构做了防误触设计，正常推行过程中不会意外触发锁止。外形尺寸上滚轮直径为130mm，顶部安装法兰为方形四孔安装结构，安装孔位间距符合通用重载脚轮的安装尺寸规范，安装时只需将法兰与设备基座的安装面对齐，通过螺栓紧固即可完成装配，整体安装高度适配多数工业设备的底部安装空间，不会过多占用设备底部的预留间隙，安装边界清晰，无需对设备基座做额外改造即可直接替换同规格的传统脚轮，适配性较强。
