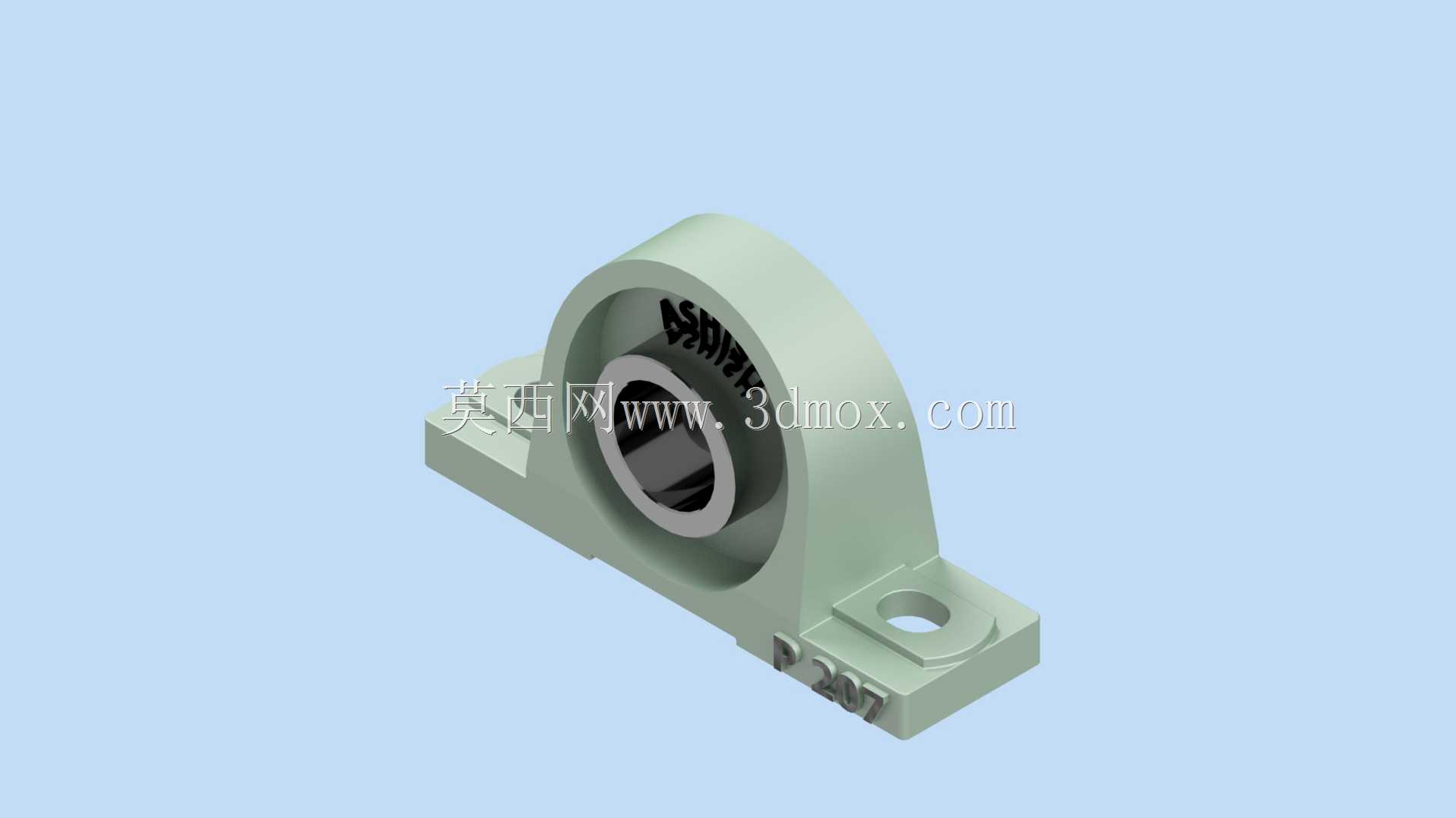

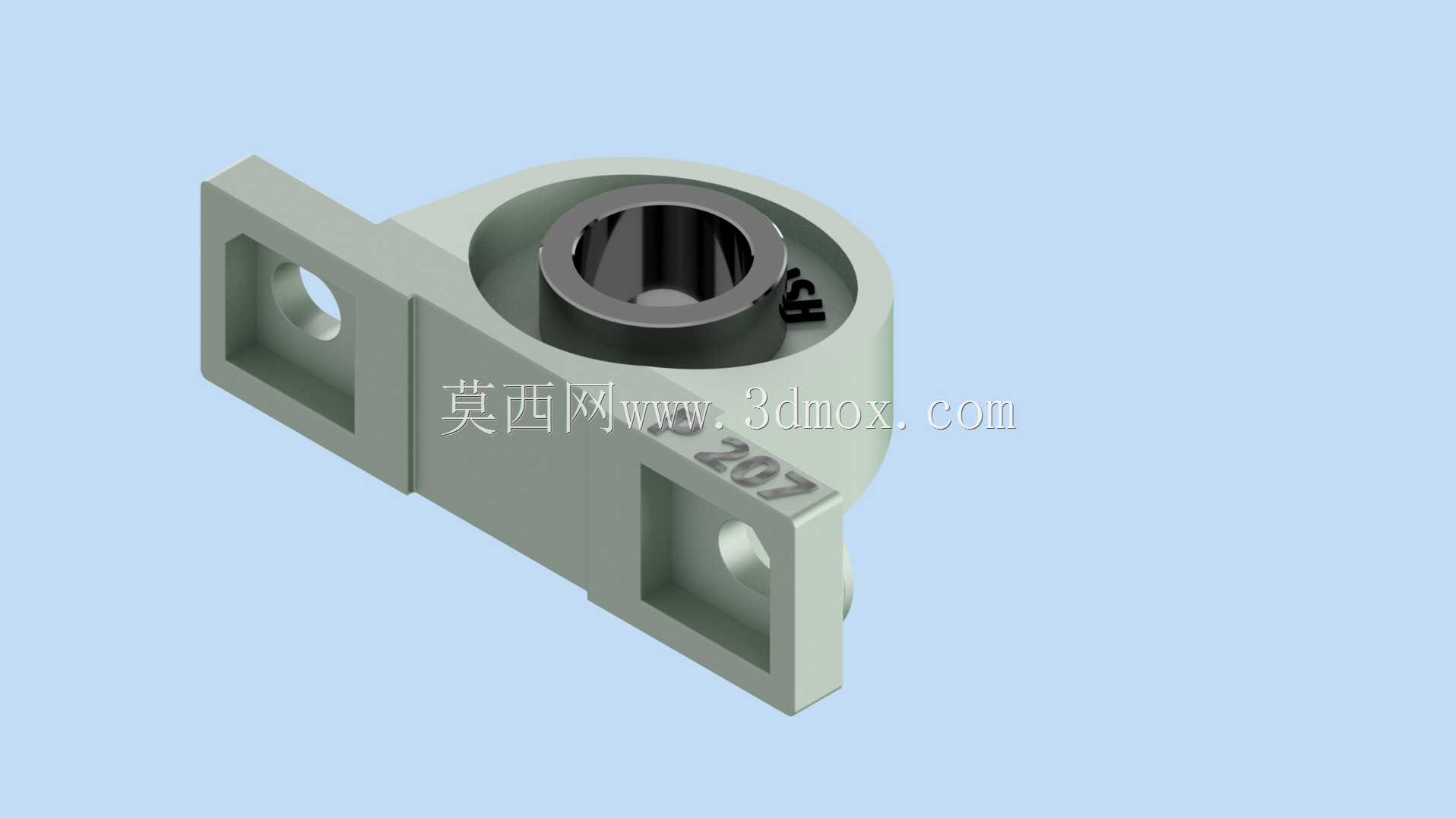

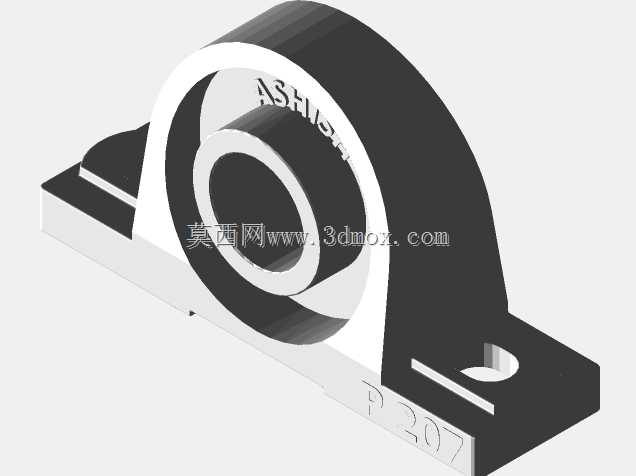

UCP207立式带座外球面轴承结构设计

这款UCP207立式带座外球面轴承，是工业传动系统中应用极为广泛的支撑类零部件，常见于各类输送生产线、农用作业机械、食品加工设备、纺织印染机组以及中小型风机、泵类设备的转轴支撑场景，主要承担旋转轴的径向承载与少量轴向限位作用，能够在设备运行过程中抵消转轴转动产生的径向跳动，补偿一定范围内的安装同轴度误差，降低转轴运转的摩擦阻力，保障传动部件运行的平稳性。从实际使用场景来看，这类带座轴承不需要额外加工复杂的安装基座，自带的铸造立式底座可以直接通过螺栓固定在设备机架的安装平面上，大幅降低设备装配阶段的加工与调试成本，尤其适合中小型设备的模块化装配需求，在轻工制造、农产品加工、物流输送等对安装便捷性要求较高的行业中普及率极高。产品功能设计上，集成了外球面球轴承与立式铸造轴承座的双重优势，轴承内圈可通过顶丝与转轴实现锁紧固定，轴承外圈的球面结构与座体内腔的球面配合，具备自动调心特性，当机架安装面存在少量平面度误差、或者转轴运行中出现轻微挠曲变形时，轴承可以自动调整适配角度，避免出现轴承卡滞、异常磨损的问题，有效延长部件的使用寿命。设计思路上，整体采用一体化铸造的立式座体结构，座体底部设置两个对称的安装通孔，用于穿装固定螺栓，安装孔的中心距、孔径尺寸完全适配行业通用的安装标准，能够直接替换同型号的老旧损坏部件，无需对原有设备机架进行二次加工；座体中部的轴承容纳腔采用球面加工，与外球面轴承的外圈弧度完全匹配，保证调心动作顺畅无卡滞；轴承部分采用密封式结构，内置润滑脂存储腔，外侧配备防尘密封圈，能够阻挡作业环境中的粉尘、碎屑、水汽进入轴承内部滚道，减少日常维护的频次，即使在多尘、潮湿的恶劣作业环境下也能保持稳定的运行状态。外形尺寸与安装边界方面，这款轴承适配的转轴直径为35mm，座体整体为对称式立式结构，底部安装面平整，两个安装孔沿转轴轴线方向对称分布，安装时只需要保证机架安装面的平面度在允许范围内，将固定螺栓穿入座体安装孔拧紧即可完成固定，不需要额外制作轴承安装座，安装边界清晰，预留的转轴穿入空间充足，不会与周边的传动部件产生运动干涉，能够适配多数常规直径的传动转轴安装需求。
