固定式干粉灭火撬装系统结构设计

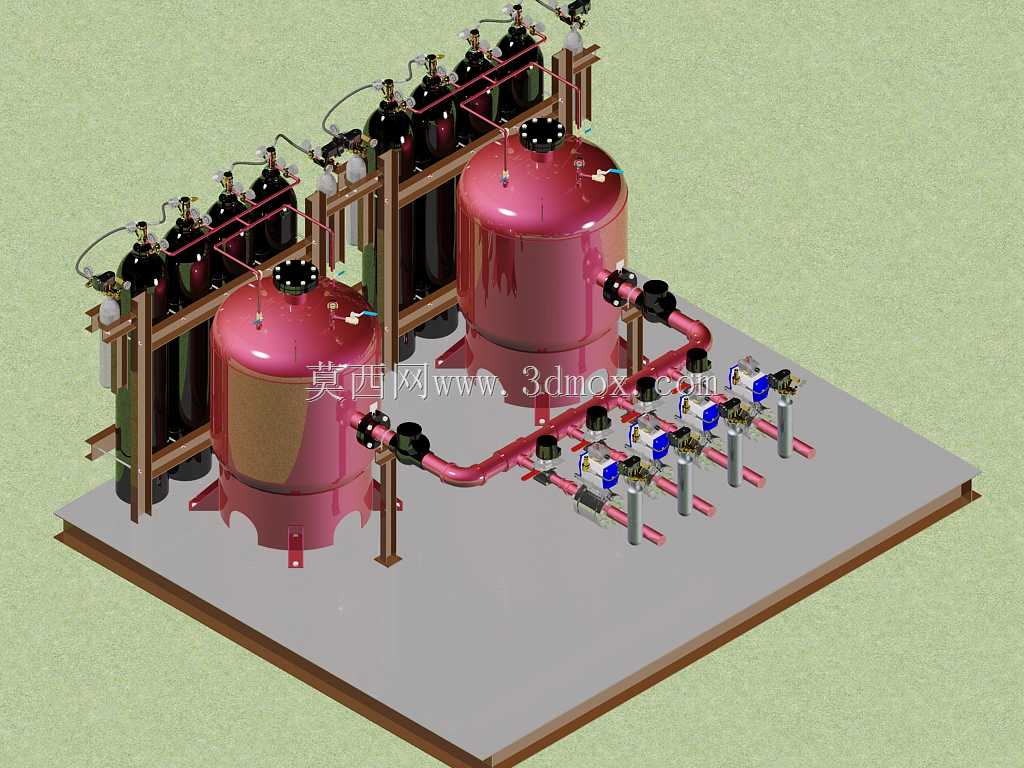

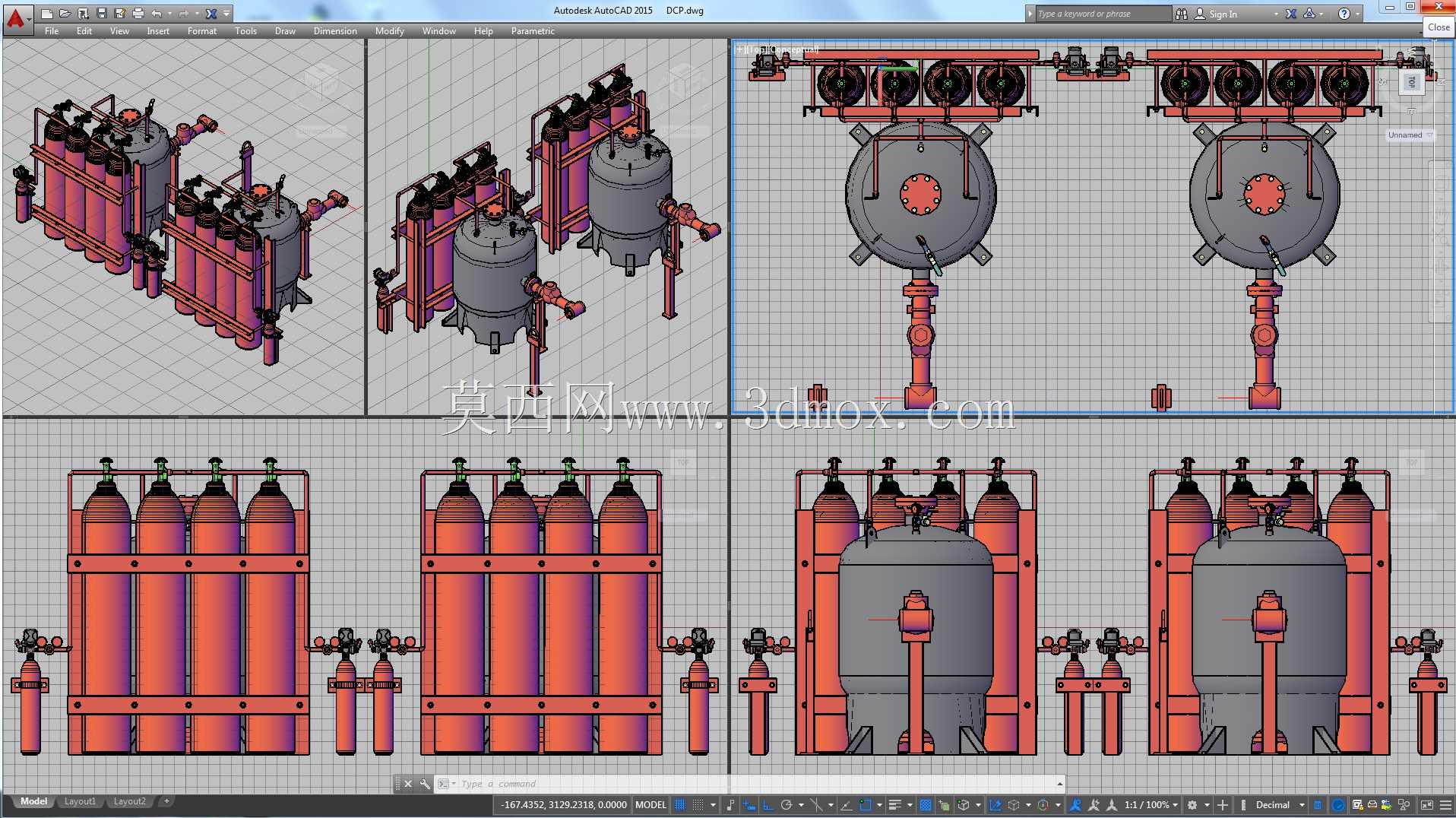

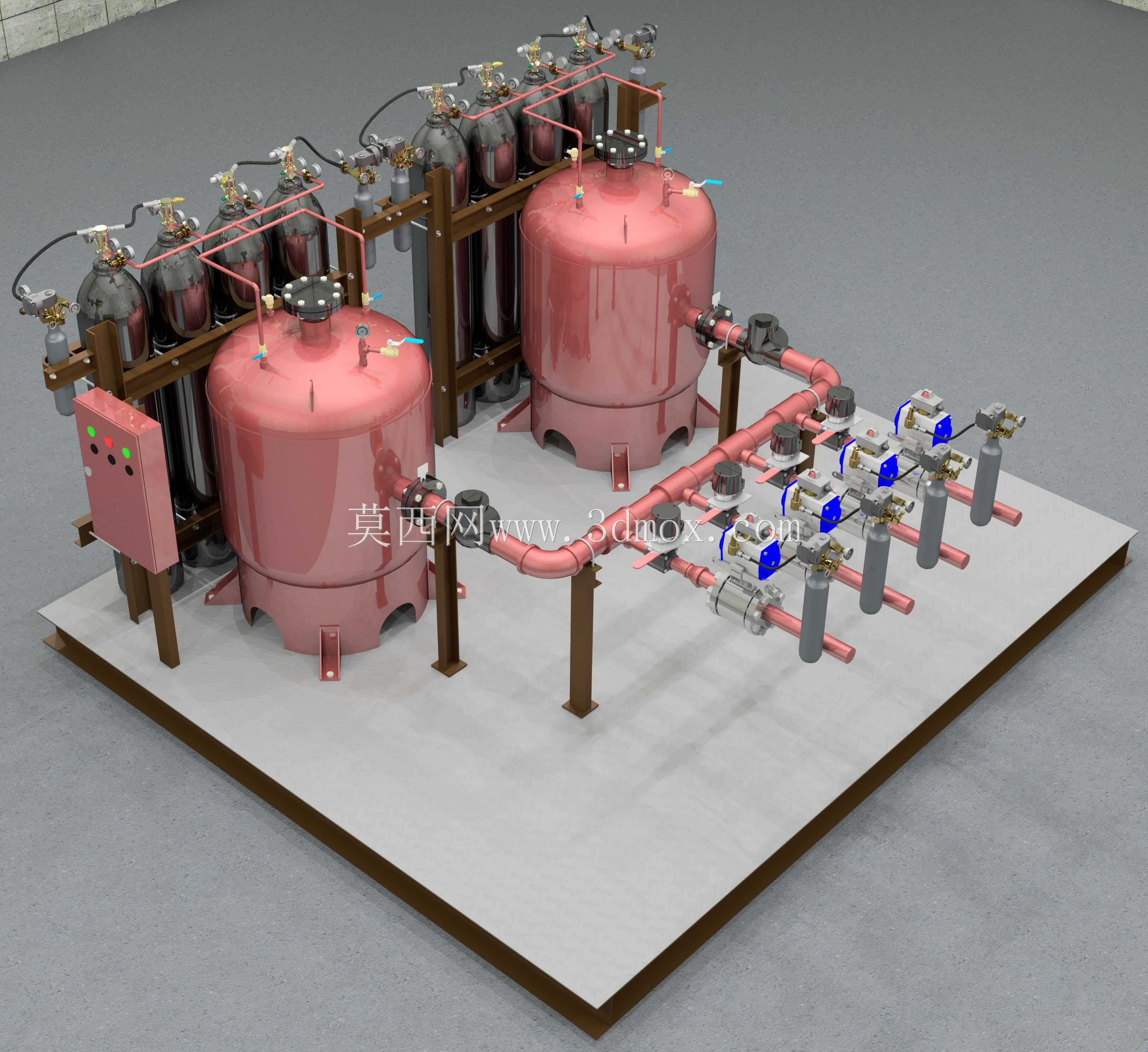

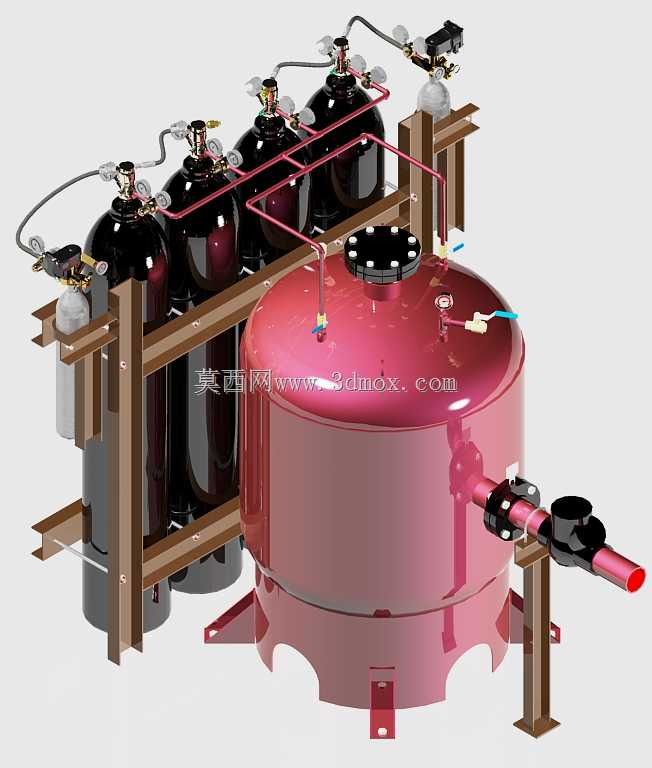

该套撬装式干粉灭火装置主要面向石油化工储罐区、油气装卸站台、地下车库、大型仓储库房、船舶机舱等存在可燃固体、液体、气体火灾风险的工业与民用场景，作为固定式消防防护核心设备使用，可在火情触发后短时间内喷射大量超细干粉灭火剂，通过化学抑制、窒息覆盖双重作用快速扑灭火情，尤其适用于不宜用水基灭火系统的特殊防护区域，能有效避免水渍对精密设备、特殊物料造成的二次损害。整套装置采用一体化撬装集成设计思路，将干粉储存压力容器、驱动气体储瓶组、分区控制阀组、输送管路、信号反馈组件、启动控制箱全部整合在统一的钢制底座上，大幅缩减现场安装的施工周期与管路对接工作量，出厂前可完成整体密封性测试与动作逻辑调试，降低现场安装出错概率。两个核心干粉储罐采用立式承压结构设计，罐体底部设置带地脚安装孔的支撑支脚，可直接通过膨胀螺栓与混凝土地面固定，罐体顶部设置干粉充装口、安全泄压阀、压力表接口与驱动气体进气口，侧壁预留灭火剂输出管路接口，罐体内部设计有流化装置，可在驱动气体注入时让干粉灭火剂充分流化，避免干粉板结堵塞管路，保证喷射过程顺畅均匀。驱动气体储瓶组采用成排立式布置在储罐侧方的型钢支架上，储瓶通过高压金属软管与集流管连接，集流管通过止回阀分别接入两个干粉储罐的进气端，可根据防护区容积选择单罐或双罐组合启动模式，适配不同规模的防护需求。输出管路采用无缝钢管沿撬座表面排布，通过角钢支架固定，管路上依次设置分区选择阀、压力传感器、喷嘴连接端，可对接多组输送支管覆盖不同防护分区，每个分区阀可独立接收控制信号启闭，实现精准的分区灭火。整套撬座采用型钢焊接框架搭配花纹钢板台面，整体外形规整，所有突出部件均不超出撬座边界，预留的安装地脚孔位统一排布，现场安装时只需对接外部电源、火灾探测信号线路与防护区喷射管路即可投入使用，撬座边缘预留吊装孔位，方便整体转运与现场就位。控制箱设置在撬座侧方易操作位置，集成手动/自动切换开关、状态指示灯、紧急启动按钮，可兼容火灾自动报警系统的联动信号，也可在现场人工确认火情后手动启动，装置启动后驱动气体首先进入储罐流化干粉，随后带压干粉沿管路输送至对应防护区的喷嘴，实现全淹没或局部覆盖灭火，管路上的信号组件可实时反馈压力状态与阀门启闭情况，方便运维人员日常巡检与故障排查。
