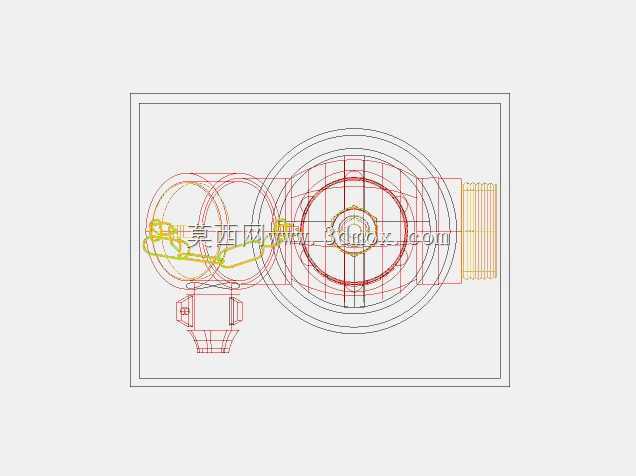

螺纹连接式着陆阀结构三维设计

　　在市政供水管网、消防供水系统以及工业流体输送管线的末端接驳环节，螺纹连接式着陆阀是承担介质通断控制、接驳外接作业管路的核心部件，这类阀件常设置在地下管线井室、室外栓组、储罐接驳口等位置，日常处于常闭保压状态，需要外接供水、泄压或者介质采样作业时，通过操作上部的阀杆带动内部启闭件动作，实现管路的导通与截断。不同于法兰连接的大口径阀件，螺纹连接的着陆阀整体结构更紧凑，不需要额外配置法兰垫片与紧固件，安装时直接通过端部螺纹与预埋管路的内螺纹接口旋合即可，适配DN50及以下口径的小管径管线接驳场景，在地下消火栓、室外临时供水点、楼宇消防接驳口的应用占比极高。

　　从结构设计逻辑来看，这款螺纹着陆阀的核心设计围绕密封可靠性、操作便捷性以及户外工况耐候性三个核心维度展开。上部的操作端设置了带锁链的防护帽，日常非作业状态下防护帽完全罩住阀杆操作位，避免井室内的泥沙、积水或者户外的灰尘、雨水侵入阀杆密封段，防止阀杆锈蚀卡涩，锁链的设计则避免防护帽在拆卸后丢失，适配户外无人值守的安装场景。阀体上部的紧固件采用外六角螺栓布局，沿阀盖周向均匀分布，将阀盖与主阀体压紧，中间配置密封垫片实现静密封，这种螺栓压紧的结构可以根据实际使用的介质压力调整螺栓预紧力，在1.6MPa的常规供水压力下可以保证足够的密封比压，不会出现外渗漏问题。

　　主阀体的下部设置外螺纹接口，螺纹规格适配常规低压流体输送用焊接钢管的配套内螺纹，安装时不需要额外加工过渡接头，直接旋入预埋管线的接口即可，螺纹段预留足够的旋合长度，保证连接强度的同时，在螺纹配合处缠绕聚四氟乙烯密封带或者涂抹密封胶，即可实现接口处的静密封，避免管线内的介质从螺纹配合间隙渗漏。阀体内部的启闭件采用升降式结构，阀杆转动时带动下部的密封塞沿轴向上下移动，密封塞接触阀座时实现截断，离开阀座时介质可以从阀体内部的流道顺利通过，流道采用等径设计，不会出现通径缩口的问题，降低介质流经阀件时的压力损失，在大流量供水作业时不会产生明显的节流效应。

　　从安装边界来看，这款阀件的整体高度控制在常规井室的安装尺寸范围内，安装时下部螺纹接口旋入管线后，上部操作端距离井室底部预留足够的操作空间，不需要额外配置加长操作杆，操作人员使用常规的阀门扳手即可直接操作阀杆。阀体侧面预留的旁通接口可以根据实际使用需求配置压力表或者泄压阀，不需要在管线上额外开孔安装接驳件，简化现场安装的工序。考虑到地下井室以及户外安装的潮湿、易腐蚀工况，阀体材质采用铸铁材质做防腐处理，外露的螺栓、阀杆以及防护帽采用不锈钢或者镀锌处理，避免长期使用过程中锈蚀导致的操作卡涩或者密封失效问题。

　　在实际选型应用中，这类螺纹连接着陆阀需要匹配管线的公称压力以及输送介质的特性，输送生活饮用水时需要采用符合饮用水接触标准的密封件，输送消防用水时则需要满足消防工况下的快速启闭要求，阀杆的操作扭矩控制在单人可以手动操作的范围内，不需要借助额外的加力工具即可完成全开或者全关操作。设计建模过程中，需要重点验证阀杆升降行程与流道通径的匹配关系，保证全开状态下密封塞不会遮挡流道，同时阀盖处的阀杆密封采用多级填料密封结构，在阀杆反复升降转动的过程中，填料可以持续抱紧阀杆，避免介质从阀杆处外漏。另外，防护帽与阀盖的配合间隙需要控制在合理范围，既可以轻松拆卸，又可以避免较大的泥沙颗粒进入配合间隙卡滞防护帽，锁链的长度需要满足防护帽拆卸后可以自然垂落在阀体侧边，不会遮挡阀杆操作位，方便作业人员快速操作。
