集成多系统的消防泵房整体结构设计

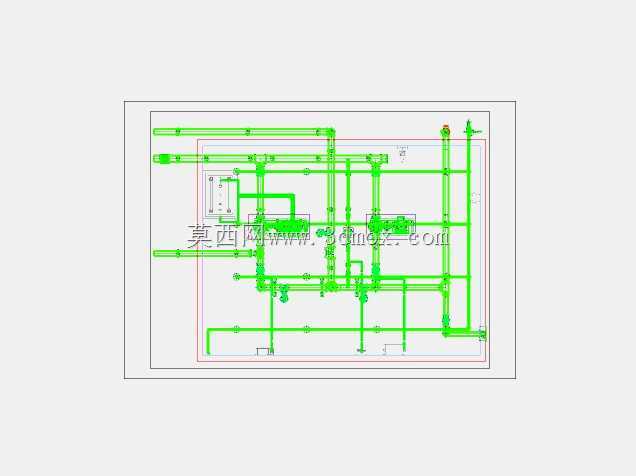

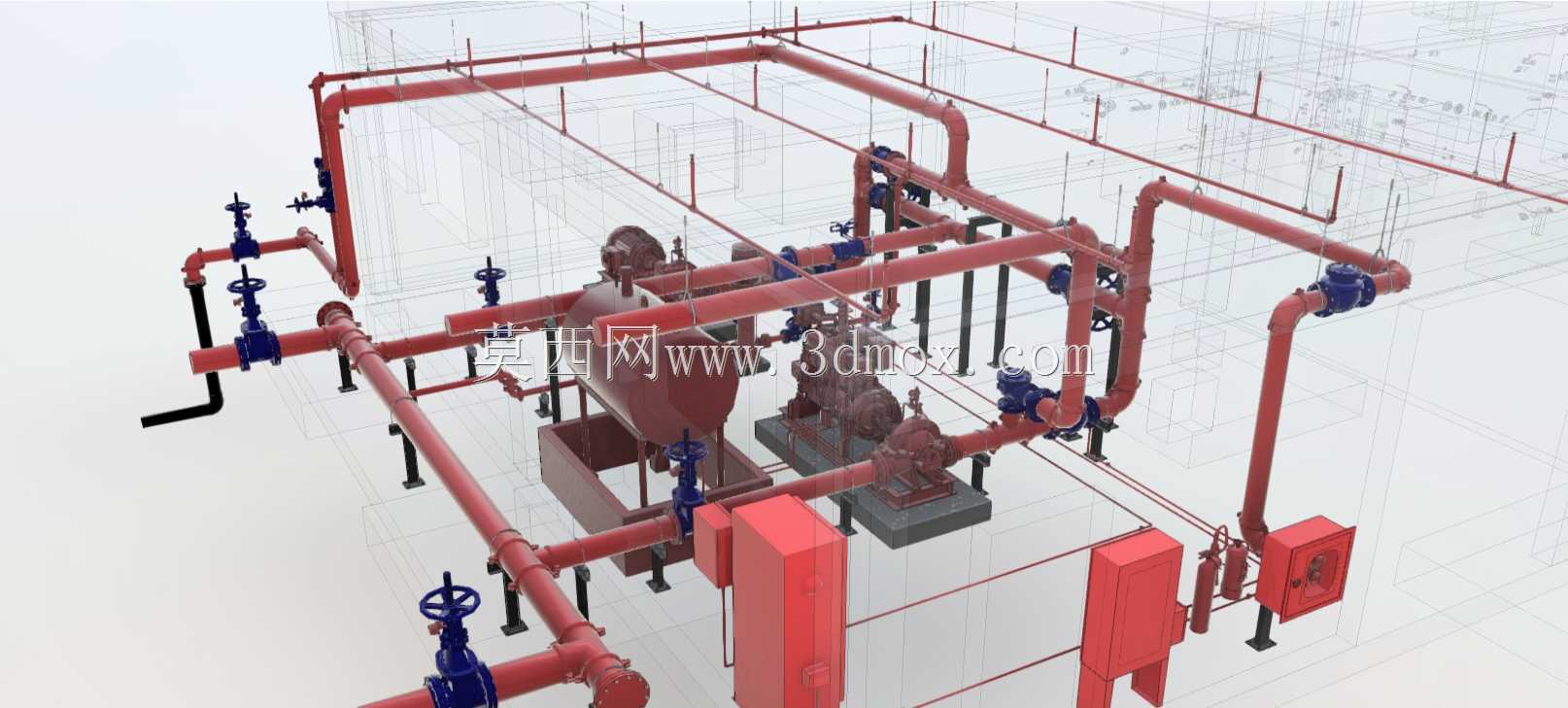

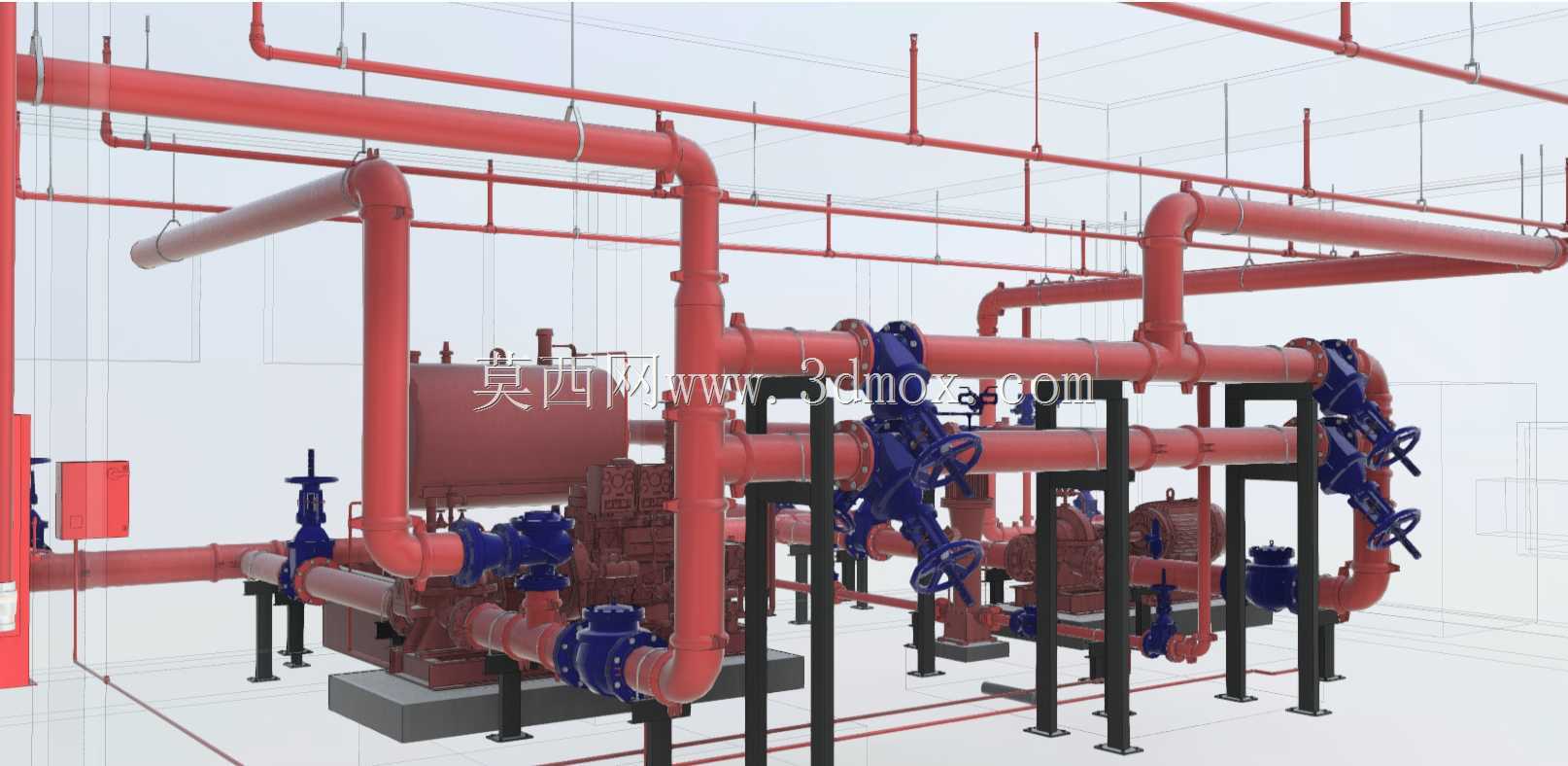

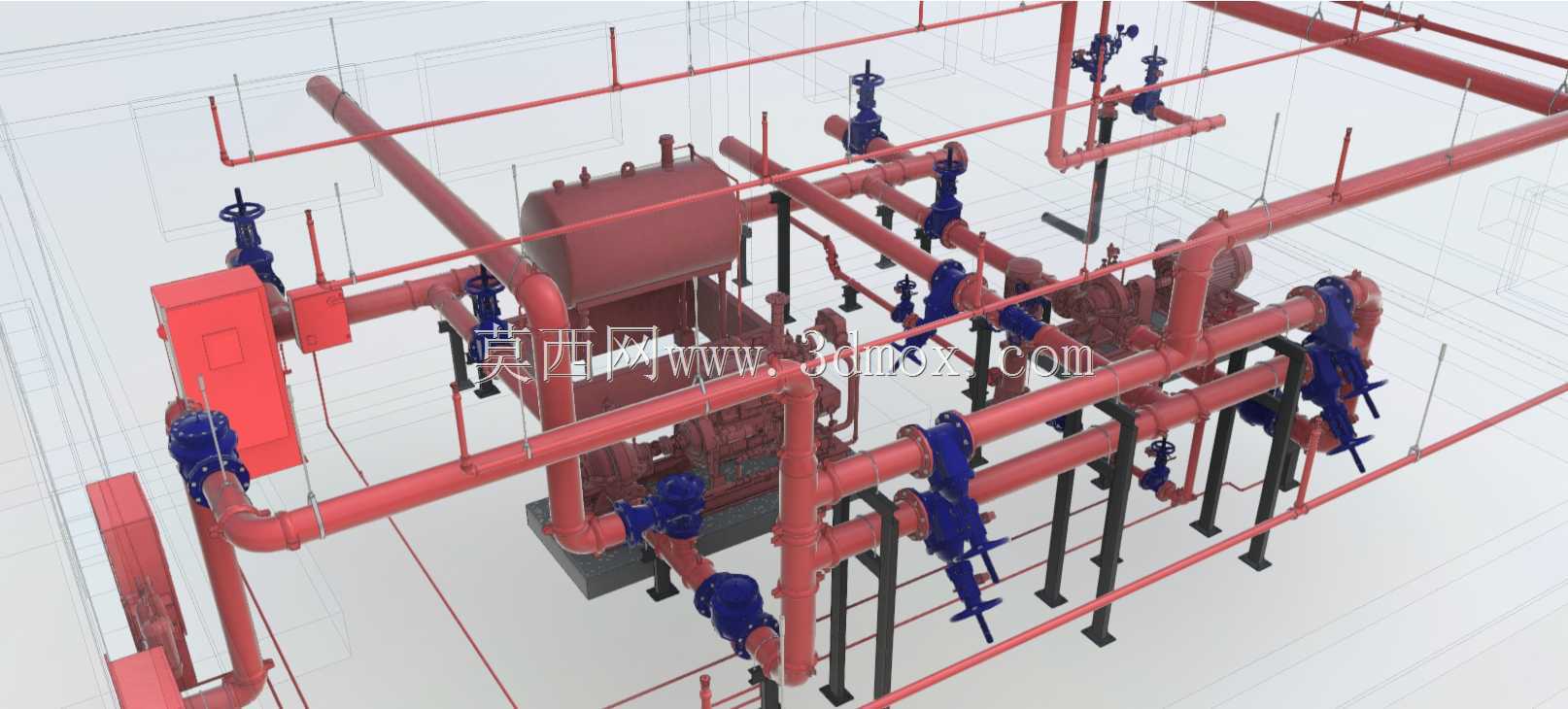

　　在民用建筑、工业厂区、仓储物流园区的消防给水系统中，消防泵房是整个消防水系统的核心动力枢纽，承担着火灾工况下为消火栓系统、自动喷水灭火系统、水喷雾灭火系统等各类水消防设施输送压力水的关键作用，其布局合理性、设备匹配度直接决定火灾发生时消防供水的可靠性。这套三维模型完整还原了消防泵房的全系统布局，整合了主消防泵组、备用泵组、管路阀组、电气控制单元、柴油备用动力单元等核心组成部分，可直接用于泵房方案评审、施工交底、运维培训等多个工程环节。从设计思路来看，建模过程中优先遵循消防设计规范中关于泵房设备间距、管路走向、操作空间预留的硬性要求，主泵与备用泵采用并列式排布，泵组基础的抬高高度按照排水需求设置为高出泵房地面200mm，

　　避免地面积水浸泡泵体底座；泵组之间的检修通道净宽预留1.2m，满足日常巡检、部件拆装的操作空间需求，泵组顶端与泵房顶板的净距不小于1.0m，方便后期起重吊装作业开展。设备选型层面，模型中包含的电动消防泵作为日常主用动力，匹配消防系统所需的额定流量与扬程参数，进水管路采用偏心异径管连接，避免管路积气影响水泵吸水效率，出水管路依次设置止回阀、明杆闸阀、压力检测仪表，防止水锤冲击破坏泵体，同时实时反馈管网压力状态；备用柴油泵组的设置考虑了断电极端工况下的供水可靠性，其油箱容积满足火灾延续时间内的机组运行需求，排烟管路单独引出泵房外，避免机组运行时废气在泵房内积聚。管路系统的设计充分考虑水力损失优化，主干管采用环状布置，

　　任意一台泵组的出水均可接入环网，同时在环网关键节点设置检修阀门，保证单台设备检修时不影响整个系统的供水能力；管路支吊架的排布按照管径大小匹配对应承重等级的支架，大管径管路采用落地式支架，小管径支管采用吊架固定，所有管路的转弯处均设置加固支架，抵消水泵运行时的管路振动传递。电气控制单元布置在泵房一侧的独立控制区域，与水泵机组保持安全电气间距，控制柜前操作面预留1.5m以上的操作空间，柜内布线按照动力回路、控制回路分层排布，模型中还原了控制柜到各台泵组的线缆桥架走向，桥架采用上翻式安装，避开管路法兰、阀门等易漏水部位，防止管路渗漏造成电气短路。泵房内的排水设施设计也在模型中有所体现，在泵组基础周边设置环形排水明沟，

　　沟内坡度坡向泵房角落的集水坑，集水坑内配置排水泵，及时排出泵组密封泄漏的水、检修放空的管路存水以及地面冲洗废水，避免泵房内长期积水造成设备锈蚀。从安装边界来看，整个泵房的设备排布预留了大型设备的进出通道，通道宽度满足最大单台泵组的运输尺寸要求，泵房入口处设置设备吊装预留孔，对应下方的运输通道，方便后期设备更换时的吊装作业；所有外露的旋转部件如泵轴联轴器位置，均预留了安全防护罩的安装空间，避免运维过程中发生机械伤害。在实际工程应用中，这类完整的泵房三维模型可以提前排查管路碰撞、操作空间不足、设备布局冲突等二维图纸难以发现的问题，比如建模过程中可以提前发现出水管路与电缆桥架的标高冲突、阀门操作手柄被相邻管路遮挡无法操作、泵组检修空间被其他设备占用等常见问题，在施工前完成布局调整，减少现场施工的返工量。同时模型中各设备的接口位置、法兰尺寸均按照实际产品参数建模，可直接用于预制管路的加工下料，缩短现场施工周期，也能为后期运维人员提供直观的设备布局参考，方便快速定位阀门、仪表位置，提升应急工况下的操作效率。
