4英寸OS&Y结构100mm通径明杆闸阀结构设计

　　这款公称通径100mm的明杆楔式闸阀，采用OS&Y也就是外螺纹轭架结构设计，在民用建筑给排水、工业循环水系统、消防供水管网、中小型工艺物料输送管路中都有非常广泛的应用场景。区别于暗杆闸阀的结构形式，明杆设计的阀杆螺纹部分暴露在阀盖外部的轭架区域，阀门启闭过程中阀杆会随手轮转动做轴向升降动作，现场运维人员无需借助额外检测工具，直接观察阀杆的伸出高度就能快速判断阀门的当前开度状态，在需要频繁确认通断状态的消防系统、工艺主管路中，这种结构的识别效率优势非常明显。

　　从实际使用的功能特性来看，楔式单闸板的密封结构在全关状态下可以实现管路介质的零泄漏截断，全开状态下阀体内腔的流道完全贯通，介质流经阀门时的局部阻力系数远小于截止阀、蝶阀等节流类阀件，不会在阀腔内部形成明显的介质滞留区，既可以降低长距离输送管路的沿程压力损失，也能减少介质中固体杂质在阀腔内的淤积概率，适配清水、低粘度油品、无强腐蚀性的中性化工介质等多种流体工况。阀杆与阀盖之间采用填料函密封结构，配套的压盖可以在填料出现微量渗漏时在线紧固调整，不需要将阀门从管路上拆解下来就能完成密封维护，大幅降低了连续运行管路的运维停机成本。

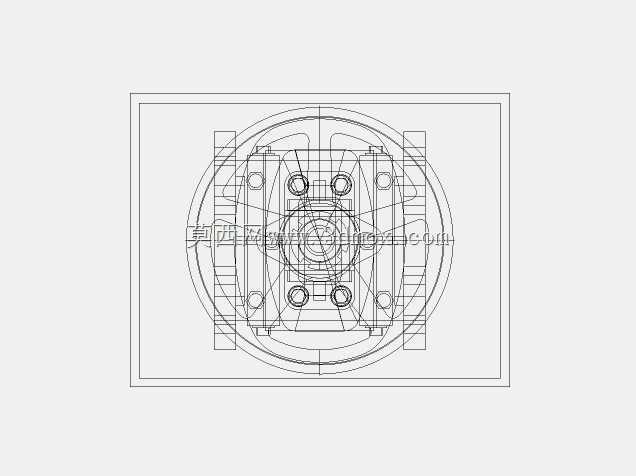

　　做这款闸阀的三维结构设计时，首先要匹配公称通径100mm对应的管路法兰连接尺寸，两端法兰的螺栓孔分布圆直径、密封面形式、螺栓孔数量与孔径都严格遵循对应压力等级的管路法兰标准，确保现场安装时可以直接和同规格的管路法兰配对，不需要额外加工过渡连接件。设计过程中特意将轭架部分的支撑筋做了对称式加强处理，因为阀门在最大压差下启闭时，阀杆传递的轴向推力会全部作用在轭架顶部的阀杆螺母安装位，对称分布的加强筋可以在不额外增加整体铸件重量的前提下，提升轭架部分的结构刚性，避免大扭矩启闭时轭架出现形变导致阀杆卡涩。闸板的导向槽与阀体内腔的导向轨做了小间隙配合设计，闸板升降过程中全程沿导向轨做轴向运动，不会出现偏摆导致密封面偏磨的问题，有效延长密封副的实际使用寿命。

　　从安装边界尺寸来看，这款阀门的结构长度符合法兰连接闸阀的标准尺寸系列，现场管路布置时不需要为阀门预留额外的轴向安装空间，阀体底部没有突出的排污结构，可以直接水平安装在水平管段上，也可以根据管路走向垂直安装在垂直立管上，安装时只需要保证手轮操作侧预留足够的操作空间，满足日常启闭操作和后期填料更换的作业空间要求即可。手轮的直径设计匹配阀门启闭所需的最大操作扭矩，不需要借助加力杆就能完成额定压差下的全行程启闭操作，避免现场运维人员违规加力导致阀杆弯曲或者闸板碎裂的问题。阀杆螺母采用铸铜材质，和钢制阀杆之间形成摩擦系数更低的运动副，长期启闭操作过程中不会出现螺纹咬死的问题，即使在户外露天工况下使用，也能保证操作力矩的稳定性。

　　在结构细节处理上，阀盖与阀体的连接采用中法兰螺栓连接结构，密封垫片采用缠绕式垫片，适配中低压工况下的温度波动与压力冲击，不会因为管路的轻微振动出现密封面渗漏。闸板的密封面堆焊硬质合金层，即使介质中含有少量固体颗粒，频繁启闭过程中也不会轻易出现密封面划伤，保证长期截断使用的密封可靠性。
