精密传动主轴集成装配结构设计

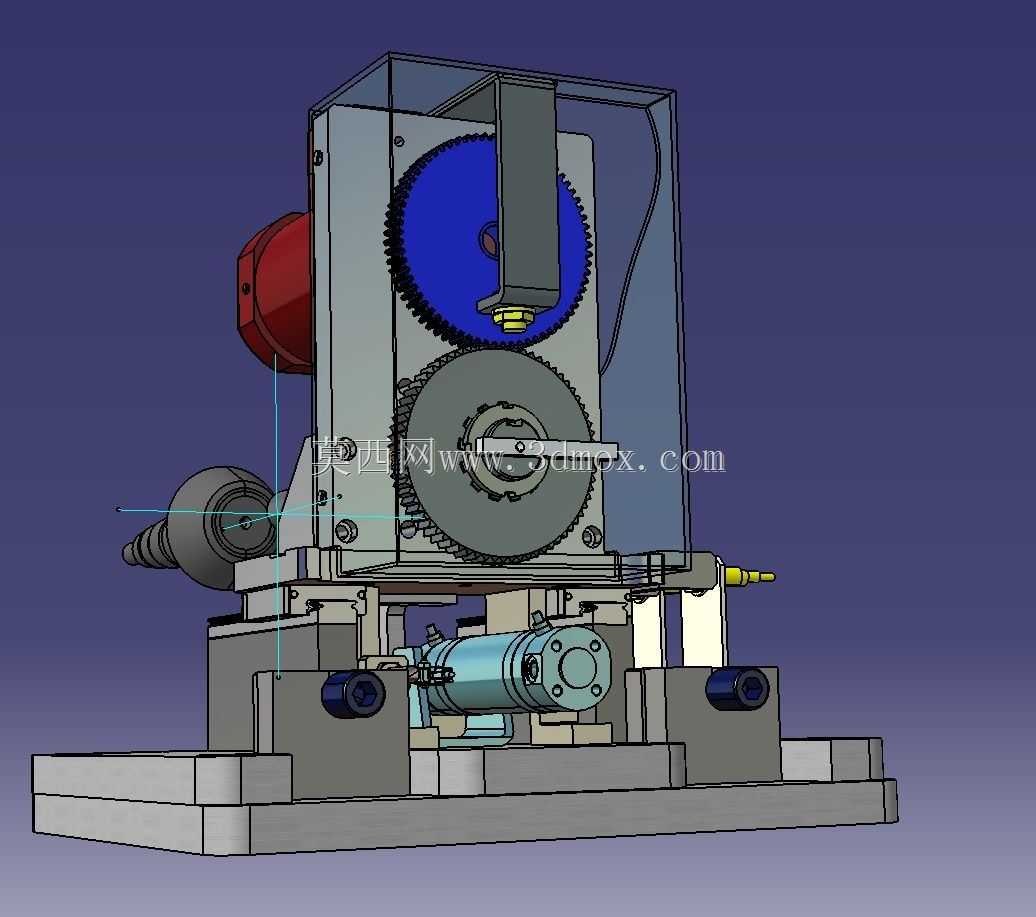

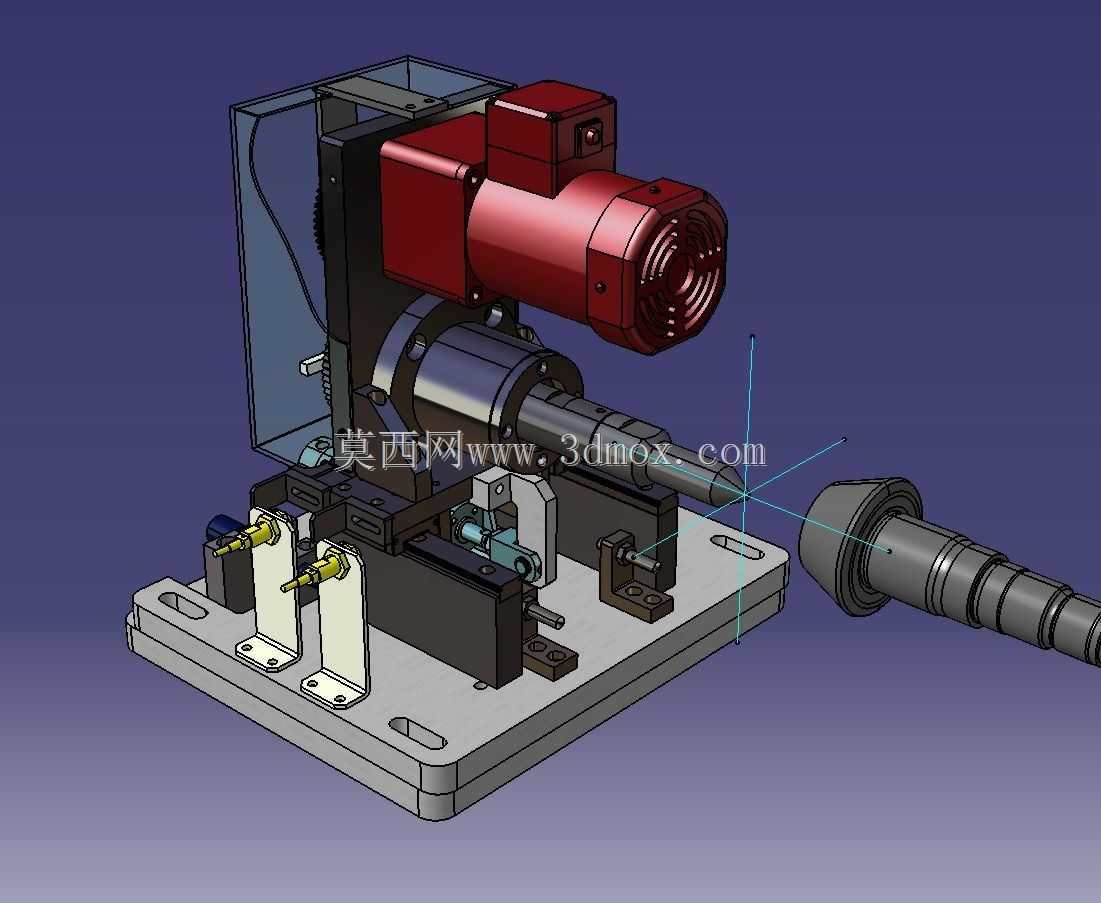

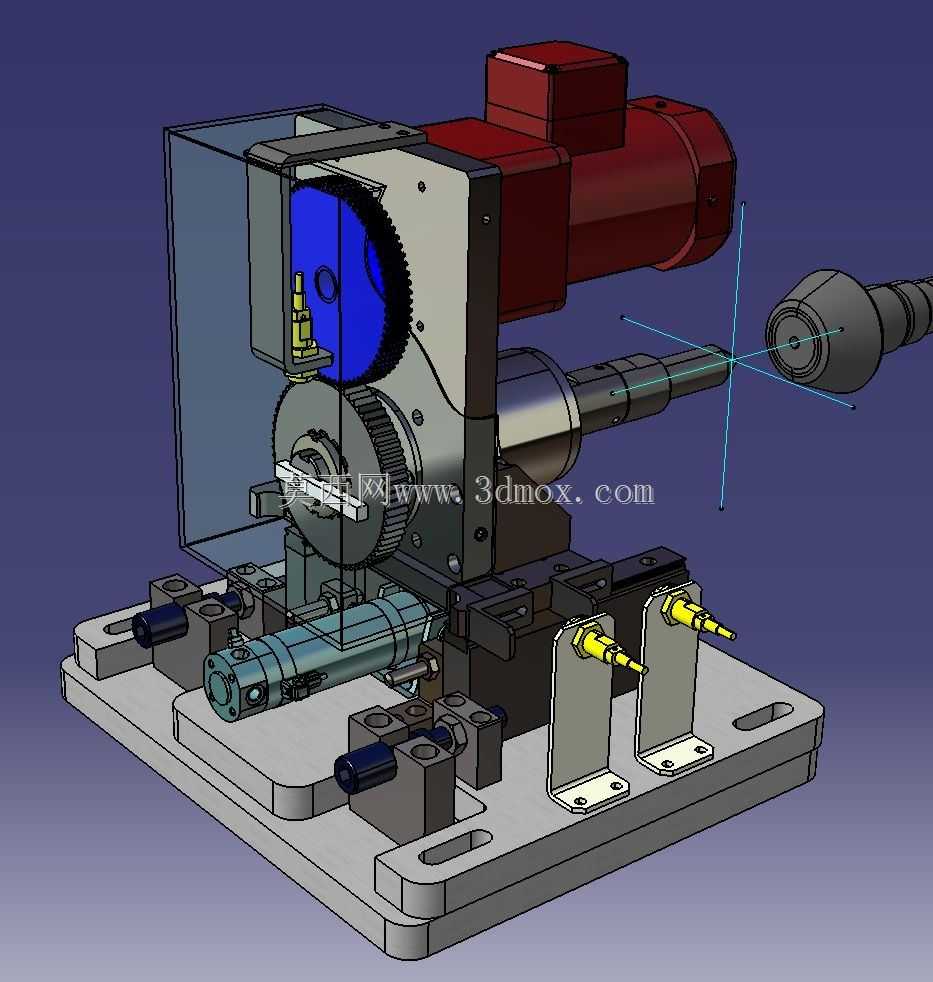

该主轴集成结构主要面向精密机加工、小型专用设备的回转作业场景，可作为小型磨床、专用钻铣设备、精密检测转台的核心回转执行单元，承担工件装夹定位、回转动力输出、加工进给配合的核心功能，适配小尺寸精密零件的批量加工作业需求，能在连续作业工况下保持稳定的回转精度，降低加工过程中的振颤对工件成型质量的影响。整套结构采用集成化安装底板设计，所有功能组件均统一安装在带定位槽的铸造底板上，底板预留的长圆形安装孔可适配不同设备机架的安装孔位，无需额外加工过渡连接板即可完成整机固定，安装边界可覆盖多数小型台式加工设备的台面安装尺寸，整体布局紧凑，横向与纵向的安装占用空间经过优化，可在狭小的设备舱内完成布置，不会与周边的进给机构、防护结构产生运动干涉。结构的动力输入端采用卧式驱动电机布置，通过齿轮啮合传动副将动力传递至主轴本体，传动齿轮组外侧设置半透明防护挡板，既可以观察齿轮啮合的润滑与运行状态，也能阻挡传动过程中润滑脂飞溅、杂物卷入啮合区域，提升传动环节的运行安全性。主轴前端采用高精度轴系支撑结构，可适配不同规格的弹性筒夹完成工件或刀具的装夹，轴系的支撑跨距经过优化设计，可平衡径向承载能力与高速回转的稳定性，在承受切削径向载荷时不会出现明显的轴端挠度变形。底板上集成布置的两组可调定位夹具，可针对待加工工件的外形尺寸调整夹持位置，配合主轴的回转动作完成工件的周向加工，夹具上的调节旋钮可快速完成夹持行程的微调，适配不同直径的棒料类工件装夹需求，无需更换夹具本体即可覆盖一定范围内的工件尺寸加工。整套结构的油路、气路走线均沿底板侧边的预留槽位布置，不会与运动部件产生剐蹭，日常维护时可直接拆卸外侧防护板完成齿轮润滑、轴承预紧调整等操作，后期可根据实际加工需求加装冷却管路、位置检测传感器等拓展组件，适配不同的加工工艺要求。
