螺纹阶梯式热电偶测温保护套管结构

在工业测温场景中，热电偶是接触式温度检测的核心元件，但其感温探头本身材质强度有限，直接接触高压、高流速、带腐蚀的工业介质时，极易出现磨损、腐蚀、冲蚀损坏，甚至被介质冲断脱落，引发测温失效、生产安全隐患，热电偶套管正是为解决这一痛点设计的防护结构，这款螺纹阶梯式热电偶套管，就是针对工业管道内嵌式测温需求开发的专用防护构件。

这类套管主要应用在液压系统管路、工业流体输送管道、化工反应釜测温口、蒸汽输送管线等场景，适配1/4英寸规格的标准热电偶探头，套管完全包裹感温探头，仅让探头处于套管内腔的封闭空间内，通过套管壁传导介质温度，既保证温度检测的响应精度，又彻底隔绝探头与被测介质的直接接触，避免介质冲刷、化学腐蚀对感温元件的损伤，同时带螺纹的安装结构可以直接和管道壁的预留接口旋合密封，无需额外焊接固定，安装拆卸便捷，后期更换探头时无需破坏管路密封结构，大幅降低运维成本。

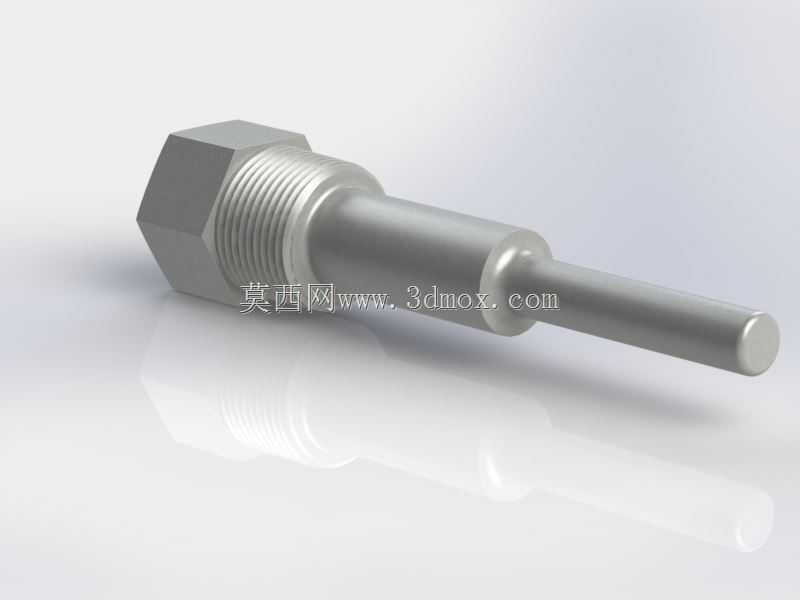

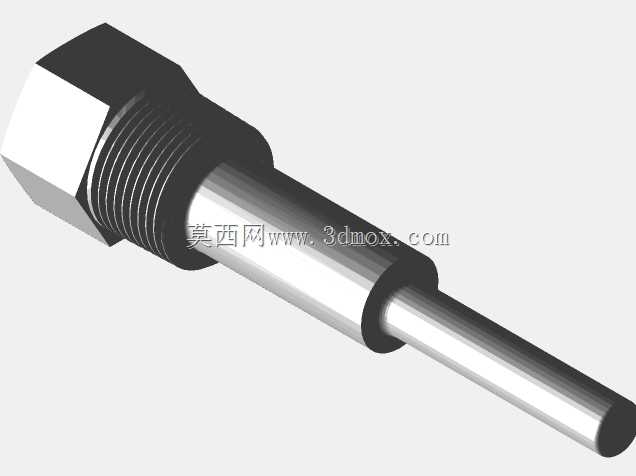

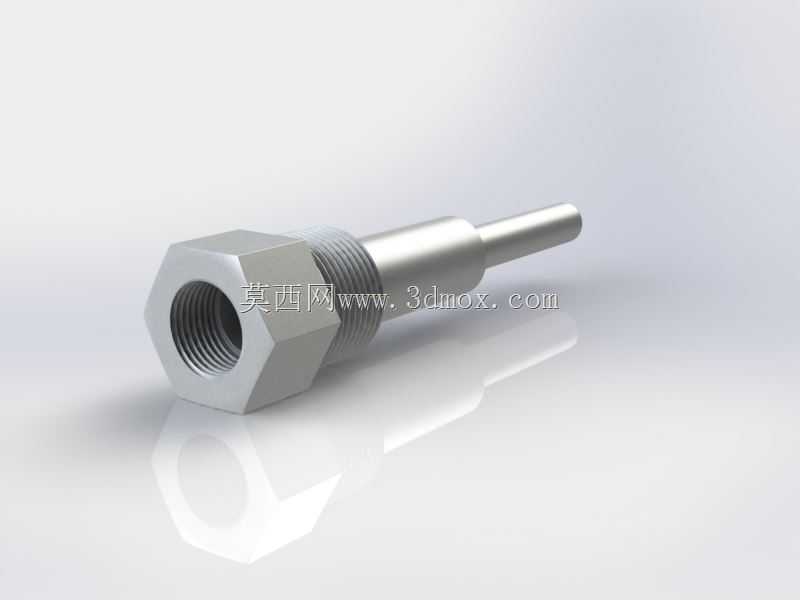

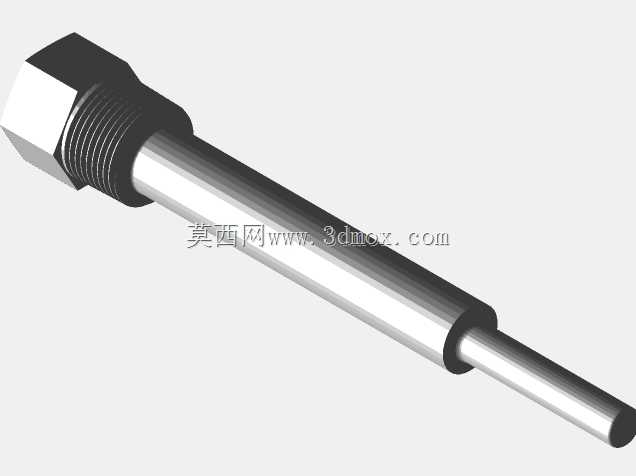

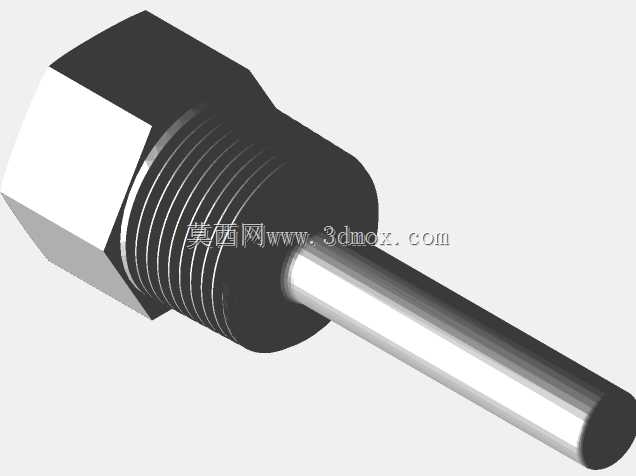

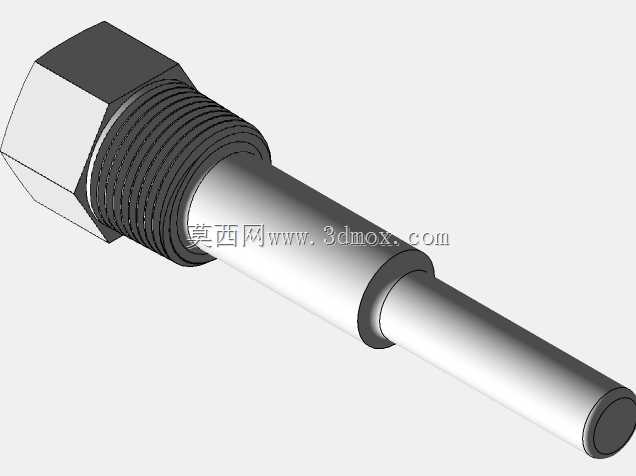

从功能特性来看，这款套管采用阶梯变径结构设计，安装端采用1英寸NPT外螺纹，用于和管道外壁的安装接口配合，实现可靠的承压密封，可承受中高压管路的内部压力，避免介质泄漏；内腔端采用1/2英寸NPT内螺纹，用于锁紧固定热电偶探头，保证探头和套管内壁紧密贴合，减少空气间隙带来的测温滞后，提升温度检测的响应速度。阶梯轴式的杆身设计从安装端到探入端逐步收窄，既保证了安装位置的结构强度，避免管路振动引发套管断裂，又缩小了探入介质端的横截面积，减少对管内流体流态的干扰，降低介质对套管的冲刷作用力，延长套管的使用寿命。

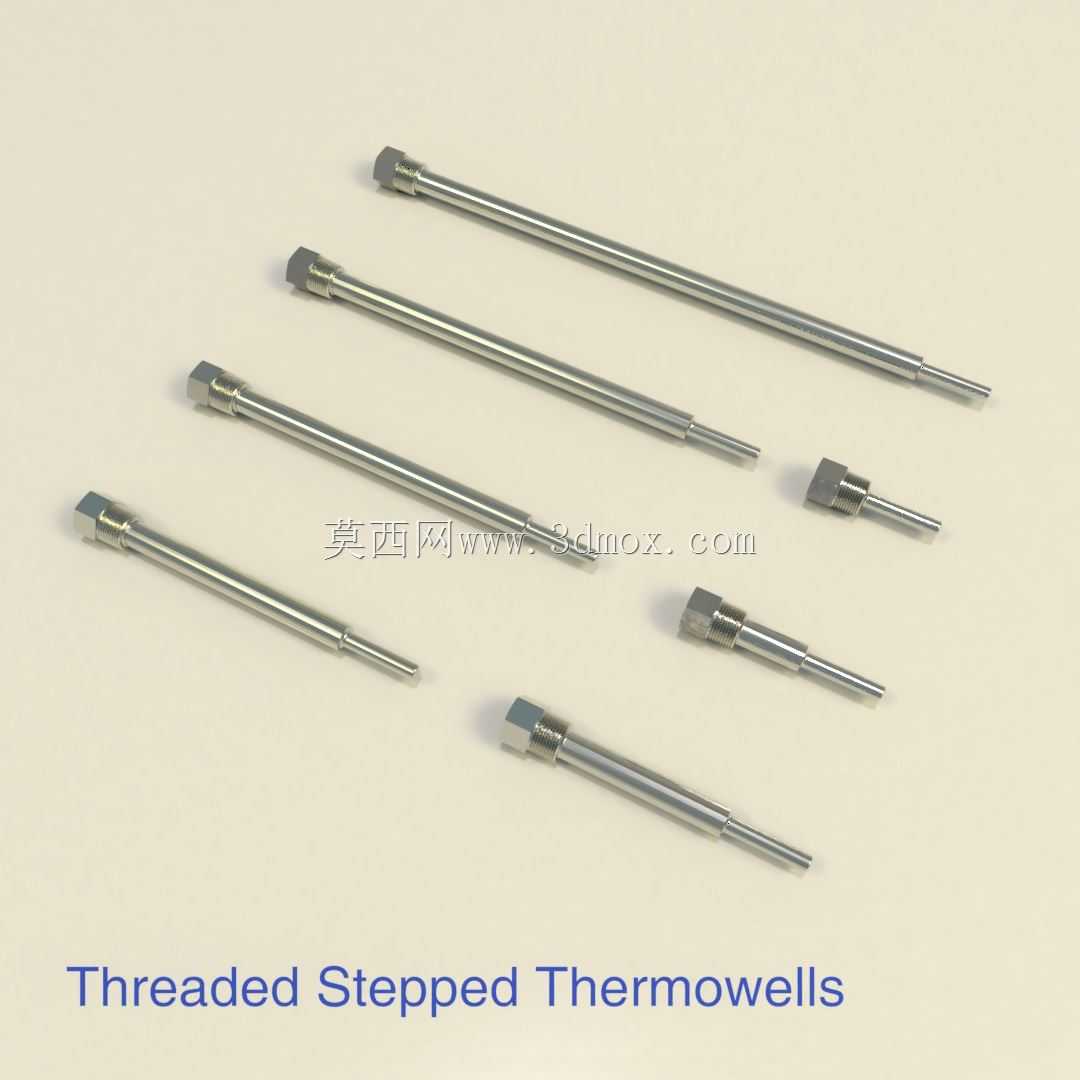

从设计思路上，这款结构充分考虑了工业现场的实际安装边界，不同长度的规格适配不同管径的管道，探入深度可覆盖从细支管到主输送管道的测温需求，保证探头端部处于管道中心流道区域，避免管壁温度干扰测温准确性；杆身的同轴度公差控制严格，保证安装后探入端不会偏斜碰擦管道内壁，六角端头的设计适配标准扳手操作，现场安装时无需特制工装即可完成锁紧作业，整体金属材质具备良好的导热性能与结构强度，可适配常规工业场景下的温度、压力工况。

在安装边界上，这款套管的外螺纹为标准NPT锥管螺纹，安装时仅需在管道预留对应规格的内螺纹接口，保证接口端面与管道轴线垂直，旋合时配合常规密封生料带或螺纹密封胶即可实现可靠密封，无需额外的法兰连接结构，占用安装空间小，尤其适合空间紧凑的液压站、工艺支管的测温点布置；阶梯变径的结构让套管的应力集中点落在螺纹安装位置，杆身无截面突变带来的应力薄弱点，可承受管路长期振动带来的疲劳载荷，避免长期使用出现断裂脱落的问题。
