工业重型横梁式仓储货架结构设计

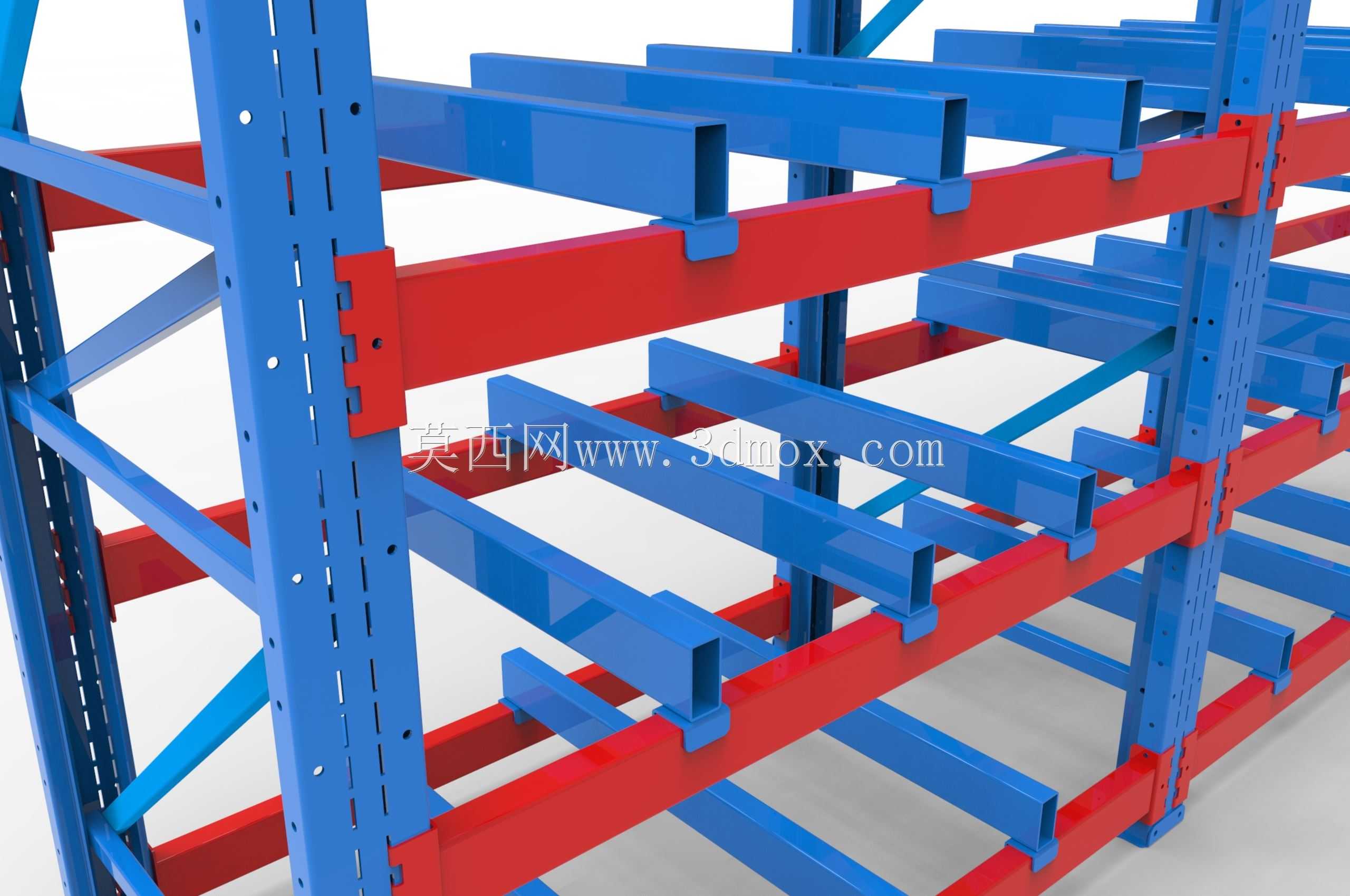

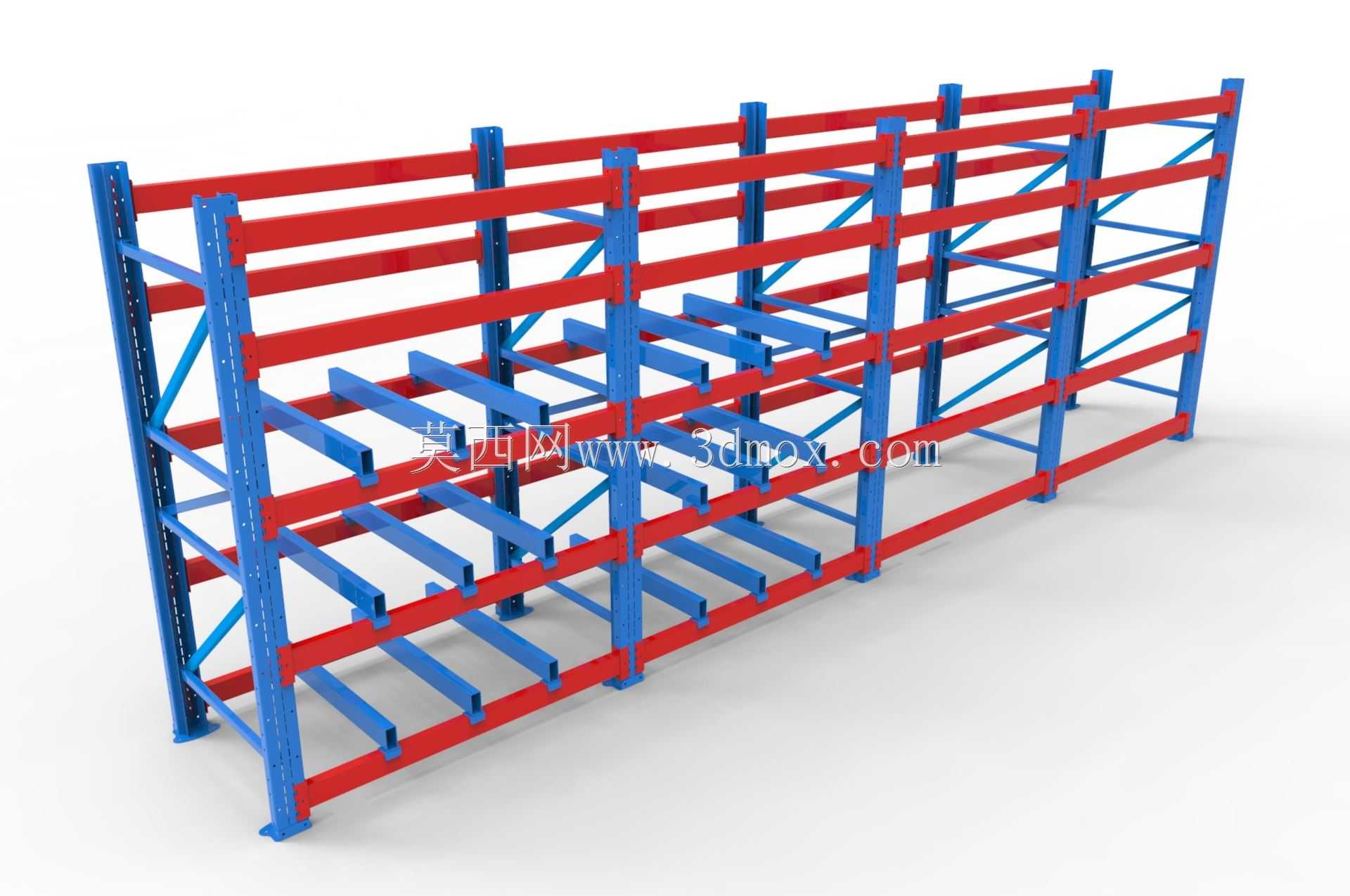

这款重型横梁式仓储货架，主要面向生产制造企业原料仓、成品仓，第三方物流中转仓，电商区域分拨中心等场景的重载货物存储需求，可适配整托货物、重型工装件、批量箱装物料的高位立体存储，能充分利用仓库垂直空间，将传统平面存储的库容利用率提升2-3倍，是当前离散制造、商贸流通领域仓储环节应用最广泛的刚性存储载体。从实际用途来看，该货架可配合叉车完成整托盘货物的快速存取，也可搭配层板、分隔件、物料盒实现散件、异形件的分类存放，不同层级的横梁可根据存储货物的高度灵活调整卡位，适配不同包装规格、不同堆码高度的物料存储需求，同时可配合仓库的货位管理系统，实现每一个货位的标识化管理，降低仓管人员的拣货、盘点难度，减少仓储作业中的错发、漏发概率。在功能特性上，这款货架采用柱卡与横梁挂接的无螺栓连接结构，立柱表面冲制的等距调节孔位可实现横梁高度以75mm或50mm为单位无级调整，无需复杂拆装即可快速适配存储需求的变化；立柱与横梁连接位置配备的安全销结构，可避免叉车作业碰撞导致横梁意外脱落，提升作业安全性；货架片之间加装的斜向拉杆与横撑，可强化整体结构的侧向稳定性，即使在高位满载状态下也能保持结构形变量控制在安全范围内，不会出现立柱倾斜、横梁下挠超标的问题。从设计思路来看，这款货架采用模块化拆分设计，所有构件均采用标准化型材加工，立柱选用冷轧型钢多次辊压成型，截面带有多道加强筋结构，在控制材料自重的前提下最大化提升立柱的轴向承载能力；横梁选用抱合梁结构，截面为闭合矩形设计，相比同规格的开口型钢具备更强的抗弯曲、抗扭转变形能力，横梁两端的柱卡采用一体冲压成型，与立柱孔位的配合间隙经过反复校核，既保证安装时的插拔顺畅，又能避免挂接后出现过大旷量；表面处理采用静电喷塑工艺，涂层均匀附着力强，可适应仓库内多尘、偶尔潮湿的作业环境，长期使用不易出现锈蚀、涂层脱落问题。在外形尺寸与安装边界上，该货架单组标准宽度可适配1200mm*1000mm的标准工业托盘，常规配置下每层承载可达1-3吨，货架高度可根据仓库净高设计为3米到12米不等，安装时需保证地面平整度误差不超过5mm/m，货架片与仓库墙体之间预留不小于100mm的检修间隙，主通道预留足够的叉车作业回转宽度，高位安装时需配合地面膨胀螺栓、顶部拉杆与建筑结构做可靠固定，满足高位存储的抗震、防倾覆要求。
