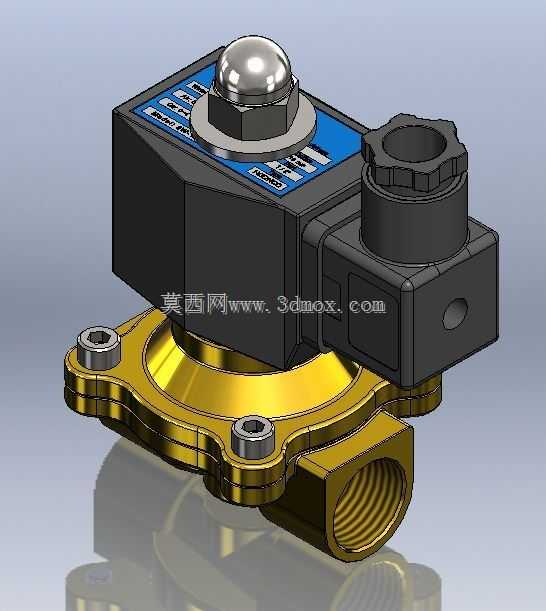

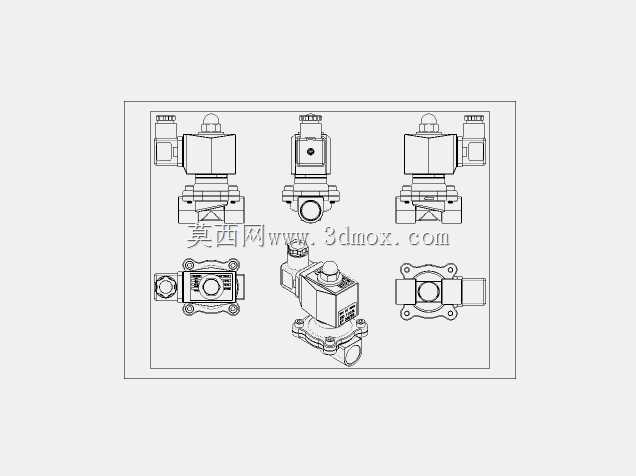

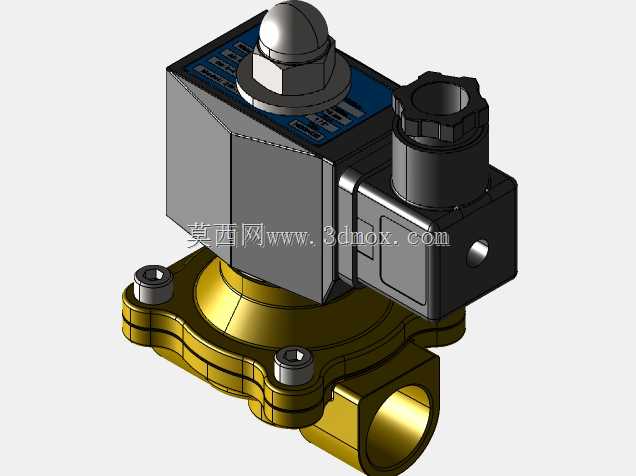

二通常闭式黄铜水用电磁阀结构设计

这款电磁阀主要面向民用给排水、小型工业流体管路、园林灌溉、净水设备等场景的通断控制需求，是流体管路系统中实现电控开关的核心执行部件，无需人工手动操作，可通过电信号快速实现管路内流体的通断切换，适配清水、低粘度无颗粒腐蚀性的常温流体介质，在小型供水支路、自动化补水系统、小型设备冷却循环回路中应用广泛。产品采用常闭式设计逻辑，即线圈未通电状态下，阀体内部的密封组件在弹簧压力作用下紧贴阀口，阻断流体通路；当线圈通入额定电压后，电磁力克服弹簧弹力提起密封芯体，阀口开启，流体可从阀体的螺纹接口顺利通过，断电后弹簧快速复位切断通路，响应速度快，动作可靠，可满足频繁启停的控制需求。设计过程中优先考虑了安装与维护的便捷性，阀体采用热锻黄铜材质，兼顾结构强度与抗锈蚀能力，表面做抛光镀饰处理，既提升外观质感也能延缓长期接触水体产生的氧化问题；线圈部分采用模块化封装设计，黑色阻燃塑壳将电磁绕组完全密封，可有效阻挡日常使用中的灰尘、溅水侵入，顶部设置手动操作按钮，在调试或断电应急场景下可手动按压实现阀口临时开启，侧方的接线端采用防水锁紧结构，接线完成后可旋紧密封盖，避免接线部位受潮短路。产品的接口为4分英制管螺纹，适配市面常规同规格水管路配件，安装时无需额外定制转接头，阀体整体的安装边界紧凑，线圈部分与阀体采用直装式结构，整体占用空间小，可适配狭窄的管路安装空间；阀体底部的法兰压边通过内六角螺丝锁紧，将膜片密封组件牢牢固定在上下阀体之间，密封面做精密研磨处理，可保证长期使用下的密封性能，避免内漏问题，膜片采用耐水橡胶材质，反复启闭动作下不易产生开裂变形，使用寿命更长。在结构细节上，线圈顶部的金属锁紧螺母可将手动按钮组件牢牢固定在线圈骨架上，避免长期动作产生松动，侧方的接线端预留了充足的接线空间，方便不同线径的电源线接入，阀体的流道采用顺滑的圆弧过渡设计，可减少流体通过时的阻力与紊流，降低管路内的水流噪音，同时也能减少杂质在阀体内的沉积概率，降低故障发生率。
