移动式木柴劈裂加工设备结构设计

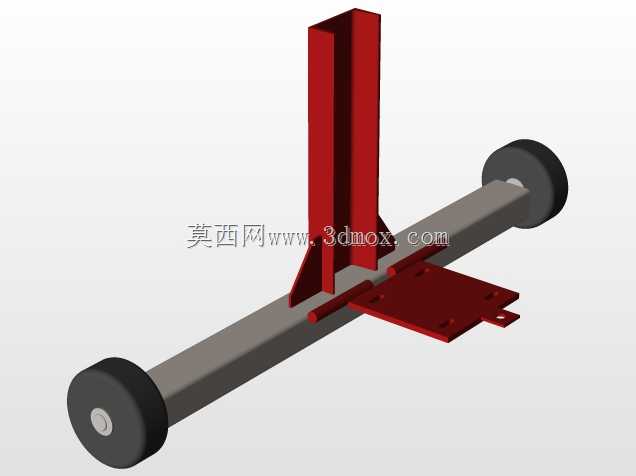

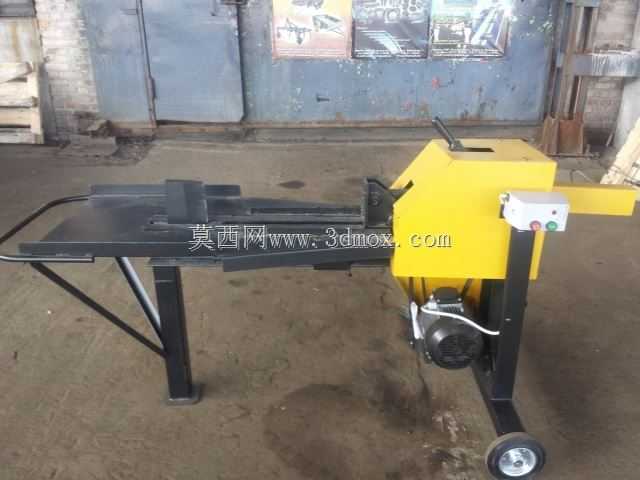

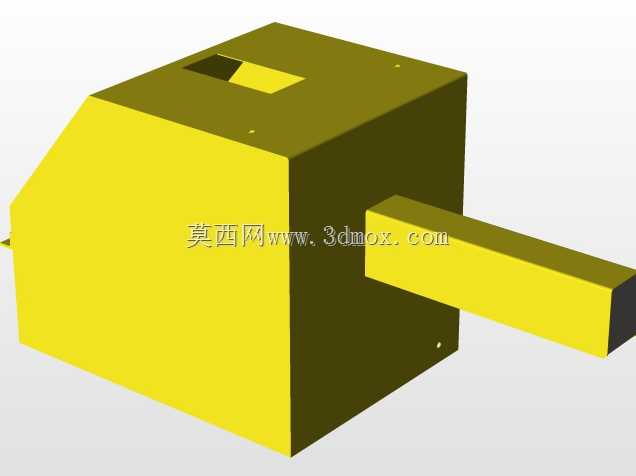

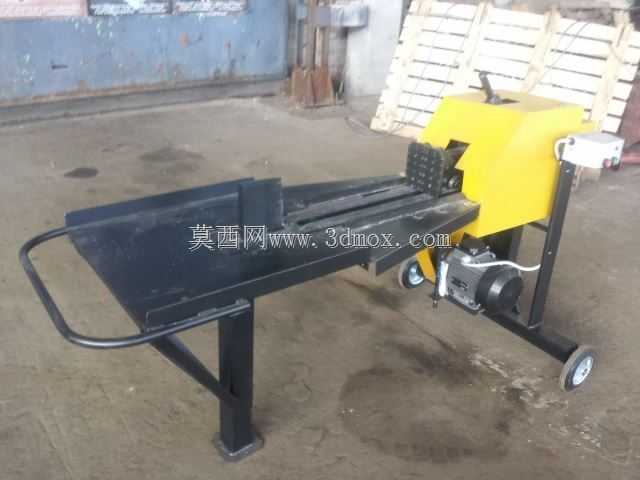

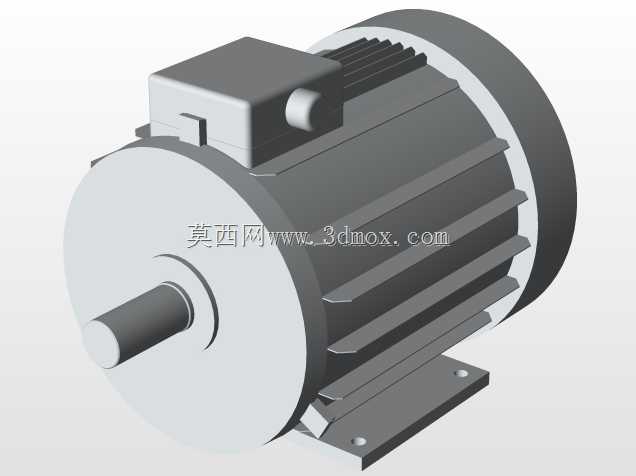

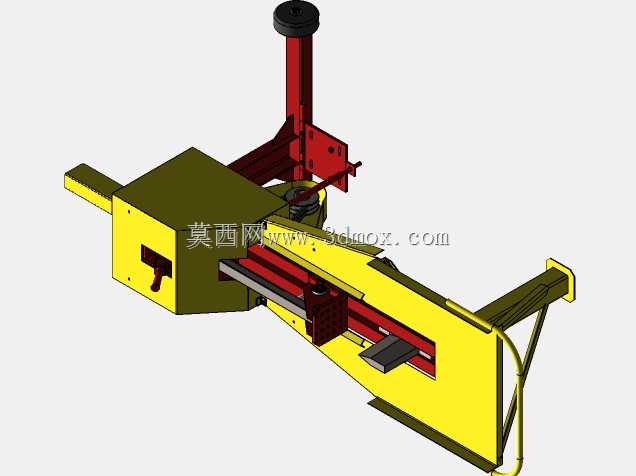

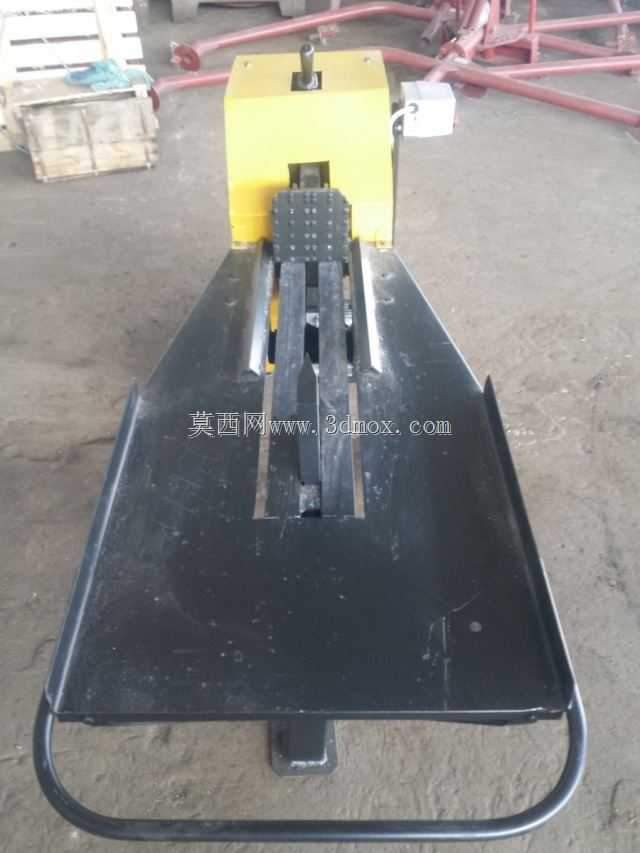

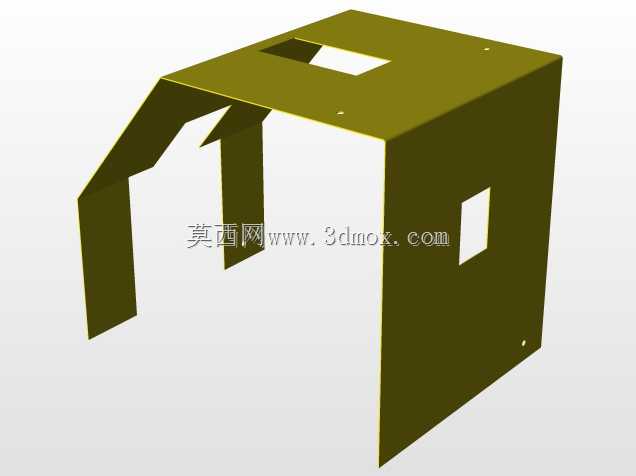

这款移动式木柴劈裂加工设备，主要面向林区散户、民用燃料加工点、小型木材加工作坊的木段劈分作业场景，可适配直径在100mm至350mm区间的原木段、废弃木架料、建筑短木方的劈切加工，替代传统人工持斧劈柴的作业模式，大幅降低木柴加工的劳动强度，提升作业安全系数。设备整体采用手推移动式结构设计，底部配置两个充气脚轮与前端固定支撑脚，作业时支撑脚落地保证整机稳定性，转场时可下压推手将重心转移至脚轮，单人即可完成短距离移位，无需额外吊装转运设备，适配山区散户、庭院加工等无固定作业工位的使用需求。设备进料端设置加长倾斜托料架，托料架采用矩形钢管焊接成型，架体两侧设置挡料边，可承托长度300mm至600mm的待劈木段，作业时无需人工全程托举木料，仅需将木段推送至劈切工位即可，降低作业人员的体力消耗。劈切执行端采用V型定位槽设计，可自动对中不同直径的圆木段，避免劈切过程中木料偏移弹出，劈头采用十字分体式结构，可根据需求选择单劈或四劈模式，单次推送即可将整段原木劈分为2块或4块标准木柴，适配不同规格的民用燃料尺寸需求。动力单元集成在设备主机箱体内部，采用电机驱动液压推送的动力方案，液压推杆的推送行程设置为450mm，额定推力可达8吨，可轻松劈分硬杂木、冻木等难加工木料，主机外侧设置封闭式黄色防护壳体，将传动部件、液压管路完全封闭在壳体内部，避免作业过程中木屑飞溅进入传动结构，同时防止人员误触运动部件引发安全事故。设备侧边设置独立的控制按钮盒，带有急停按键与启动、回程按键，操作位置远离劈切工位，保障操作人员的作业安全。整机外形尺寸控制在长1600mm、宽650mm、高1100mm的区间内，安装使用时无需额外浇筑基础，放置在平整硬化地面即可开展作业，外接380V工业电源即可启动运行，设备的维护点全部设置在壳体外侧，日常仅需定期检查液压油位、紧固连接螺栓即可完成保养，适配基层用户的使用与维护能力。设备的推手采用弯管一体成型结构，表面做防滑喷塑处理，长时间推移不会产生硌手的不适感，架体所有焊接位置都做了打磨去毛刺处理，避免装配与使用过程中划伤操作人员。
