造纸生产线干燥部烘缸组设备结构

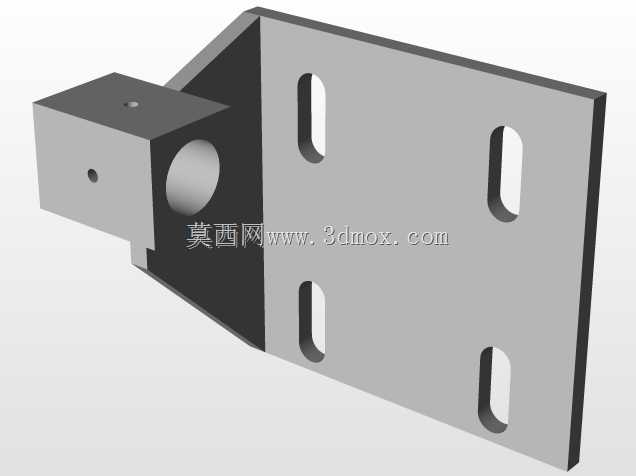

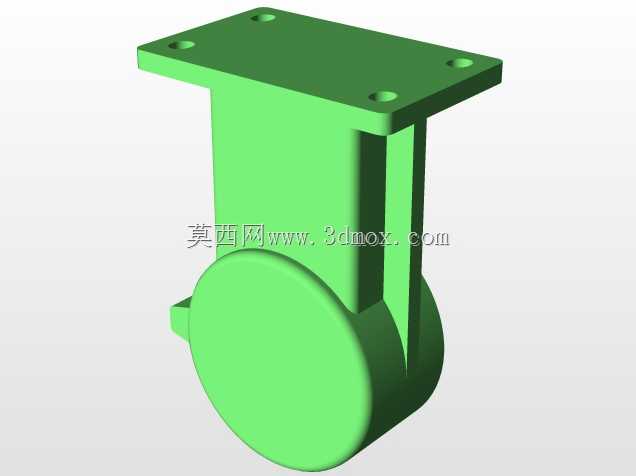

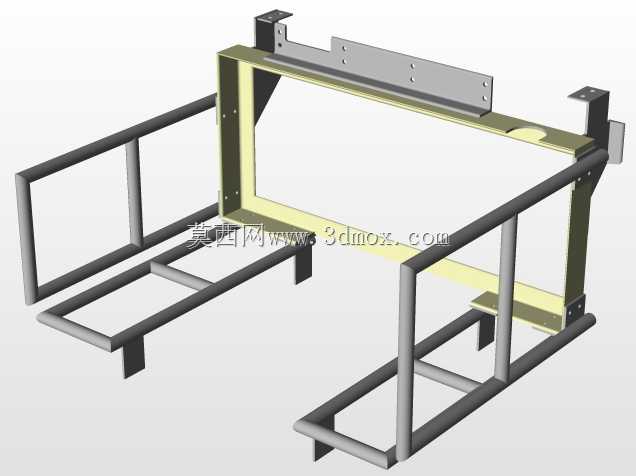

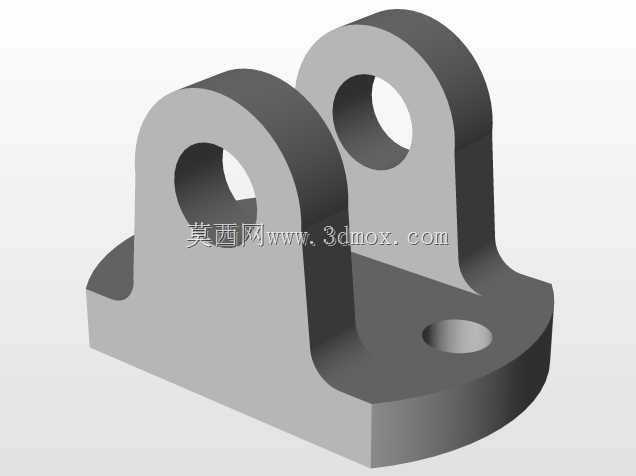

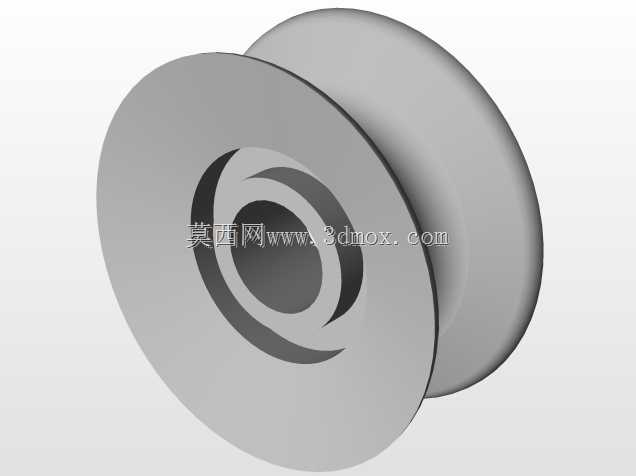

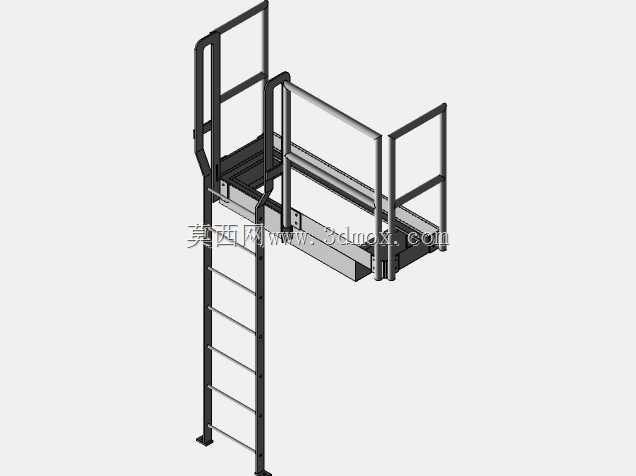

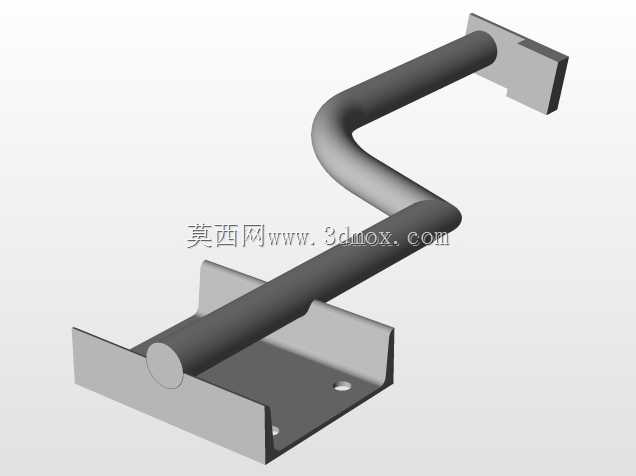

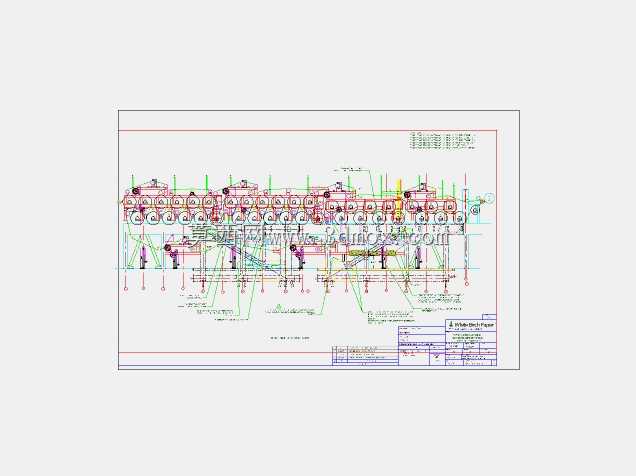

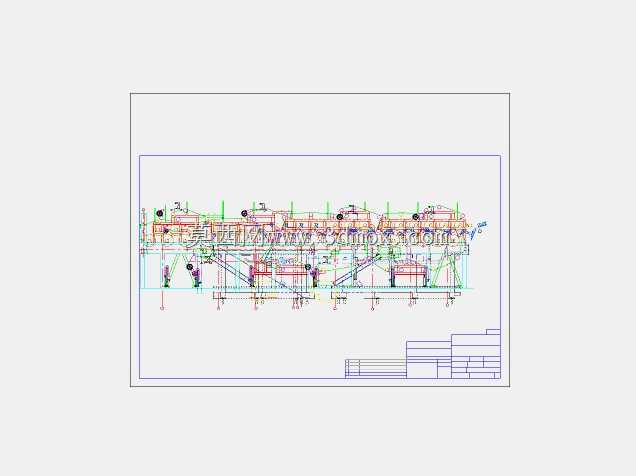

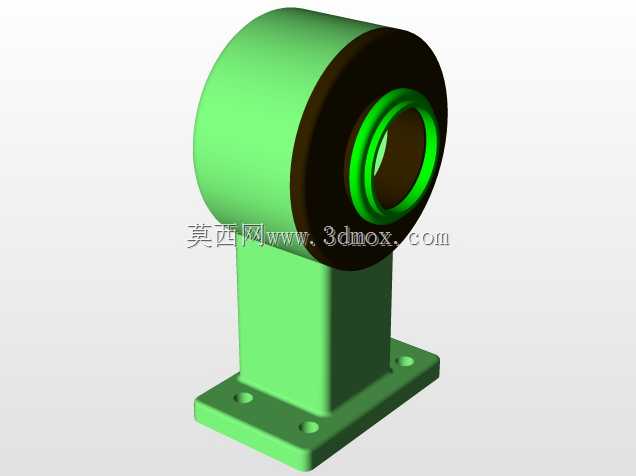

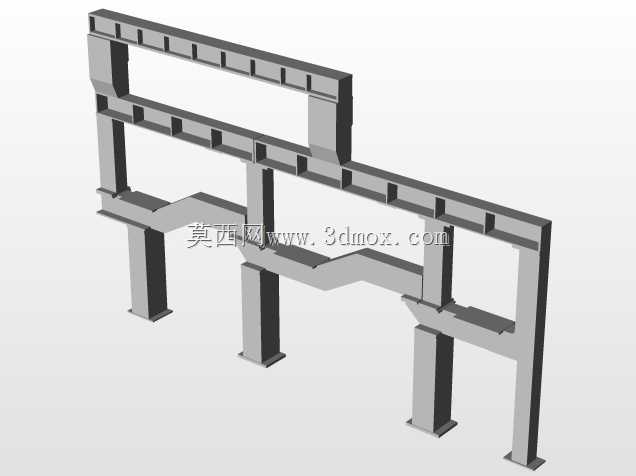

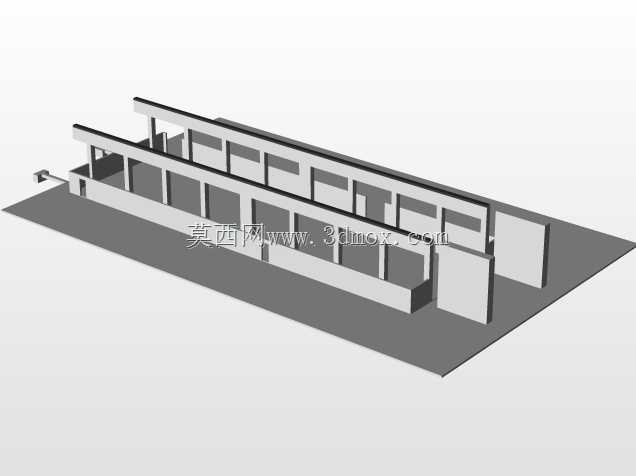

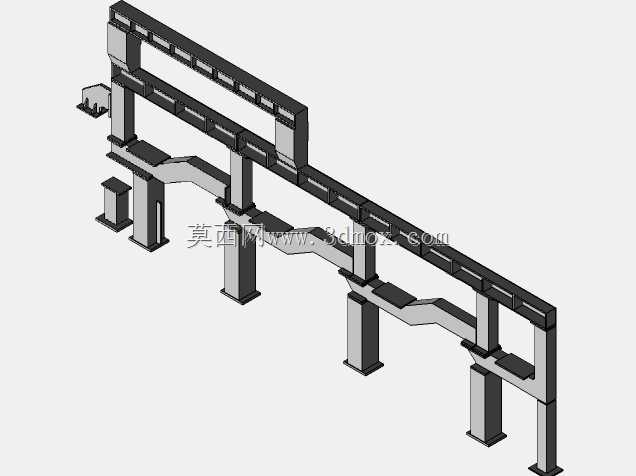

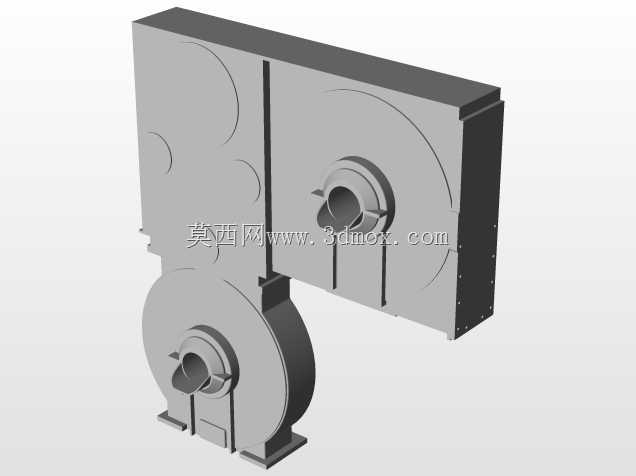

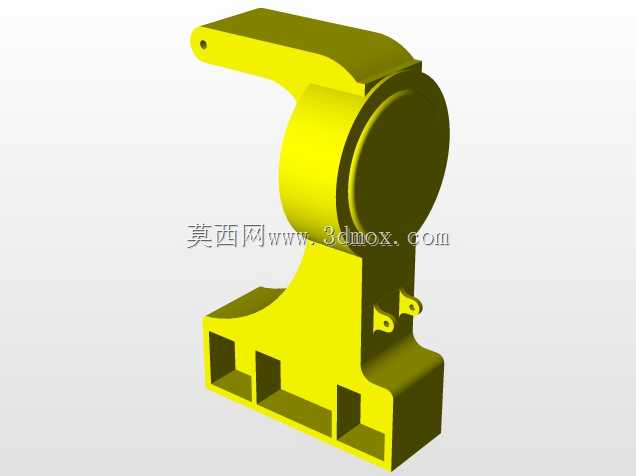

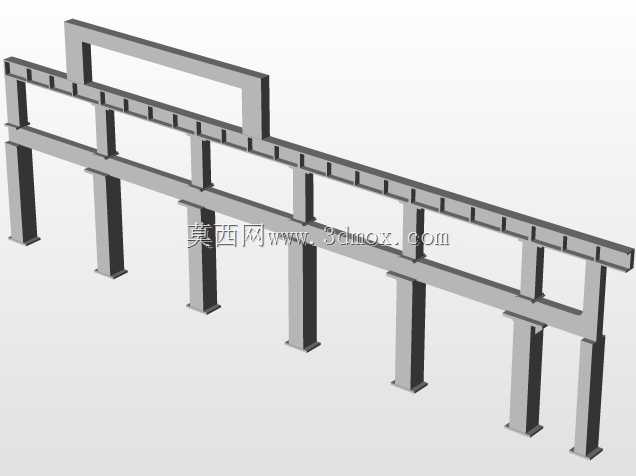

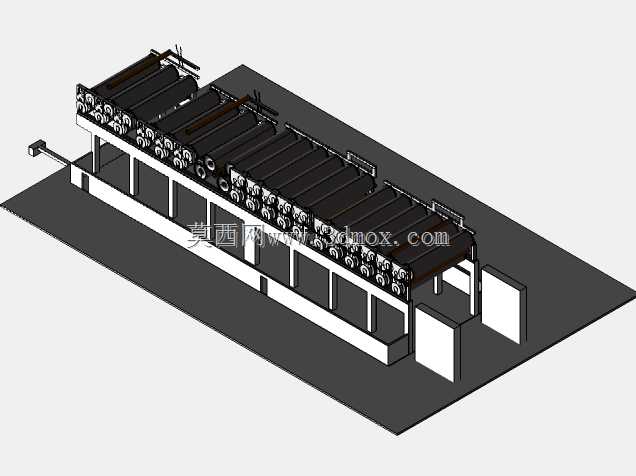

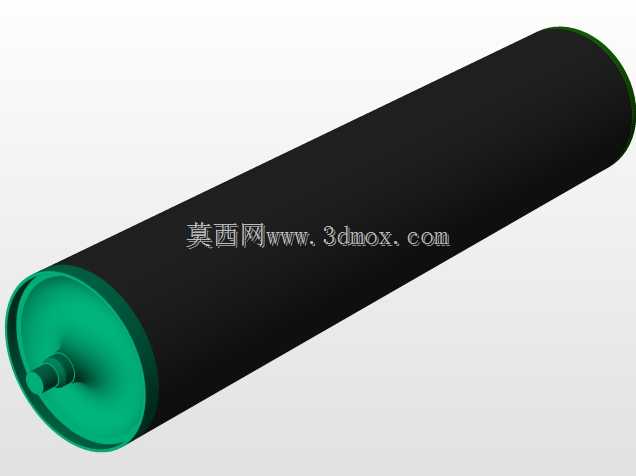

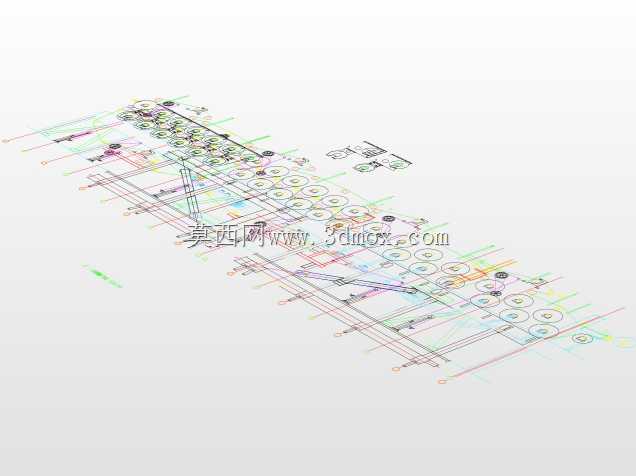

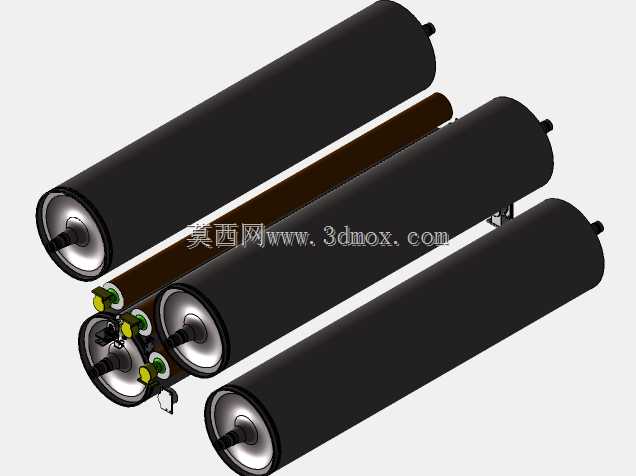

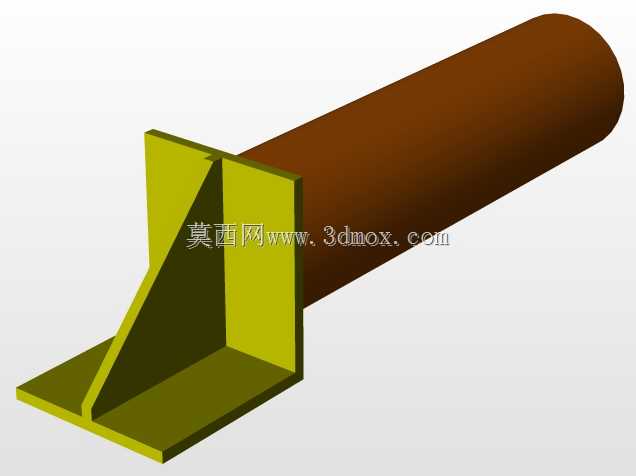

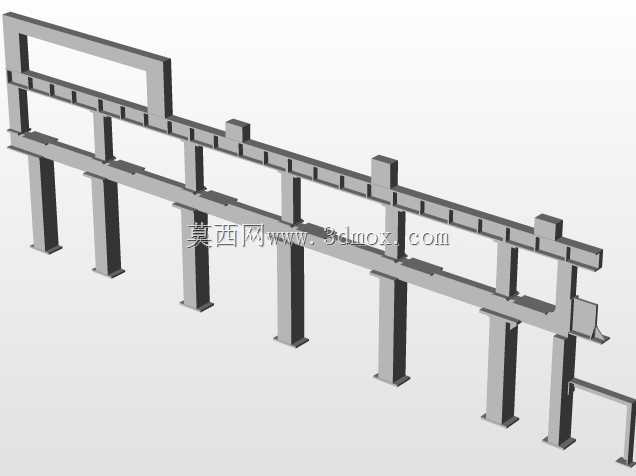

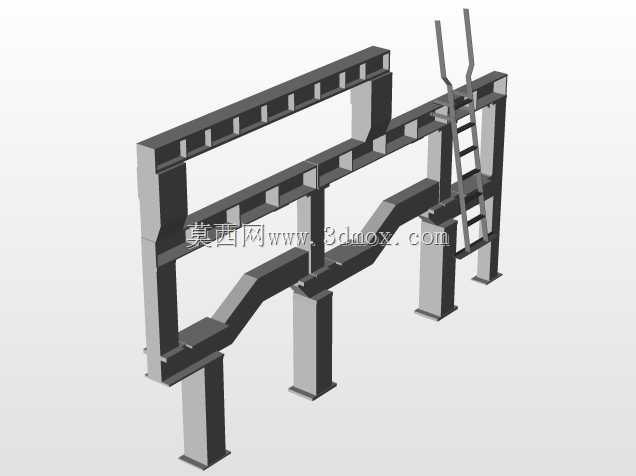

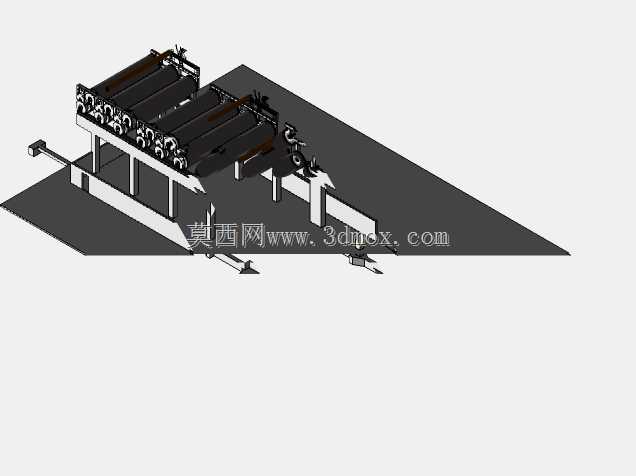

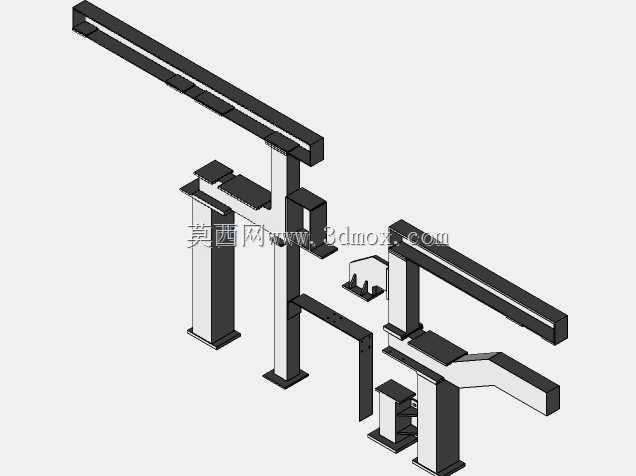

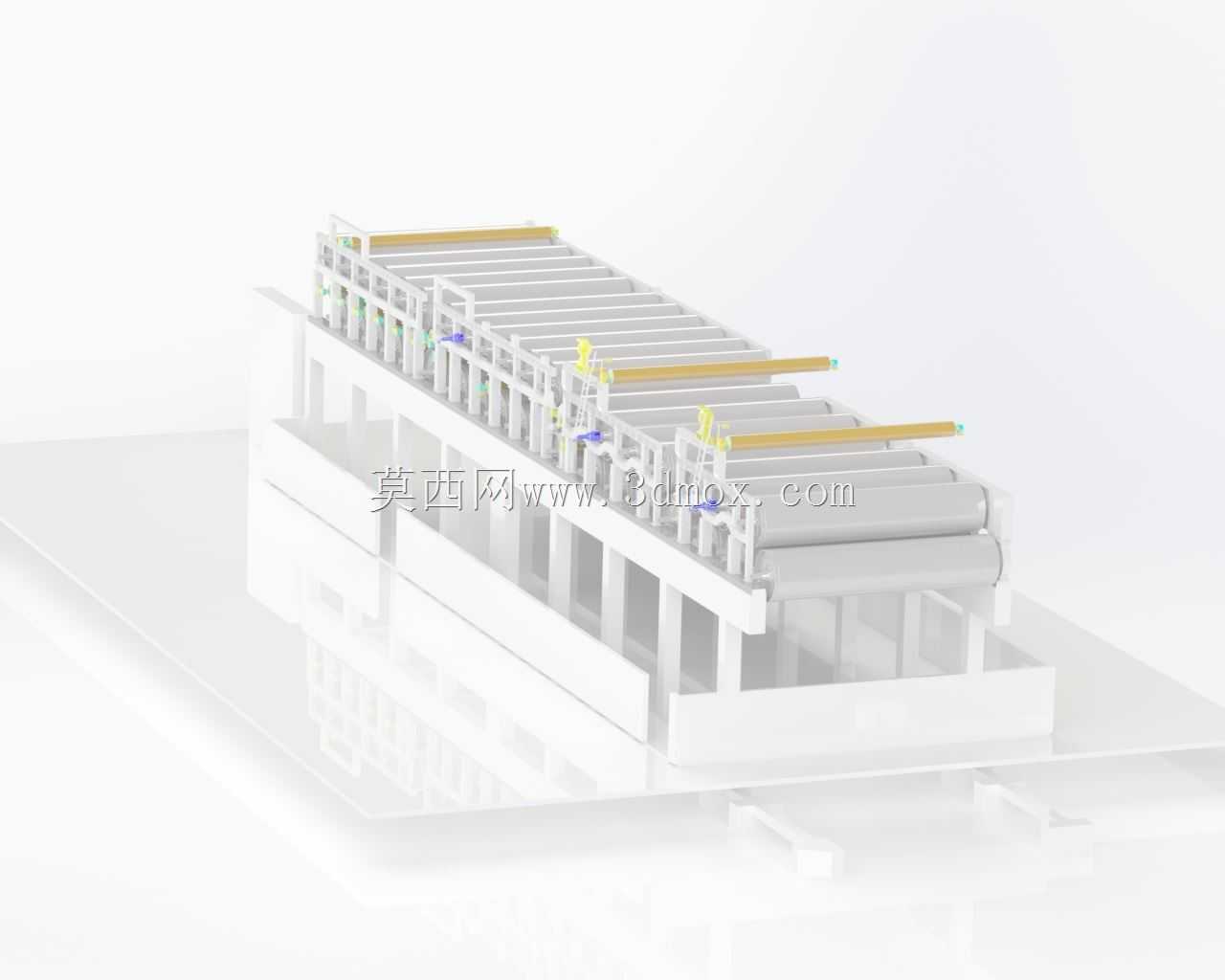

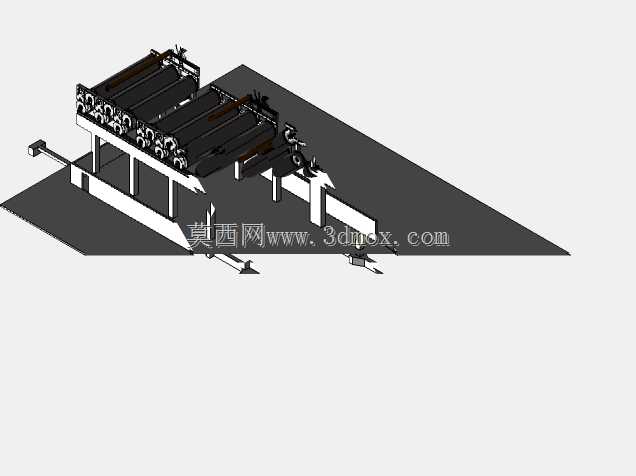

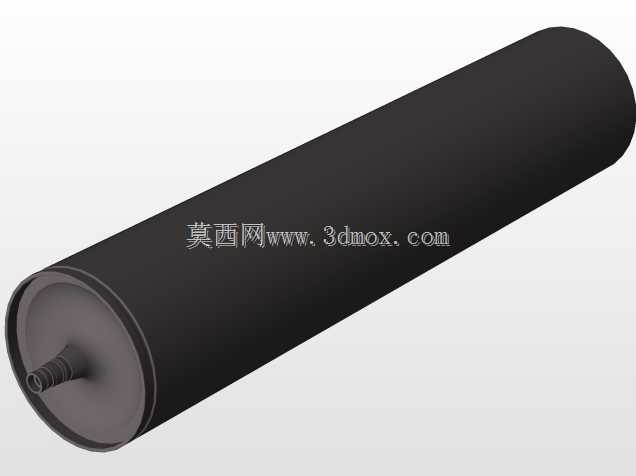

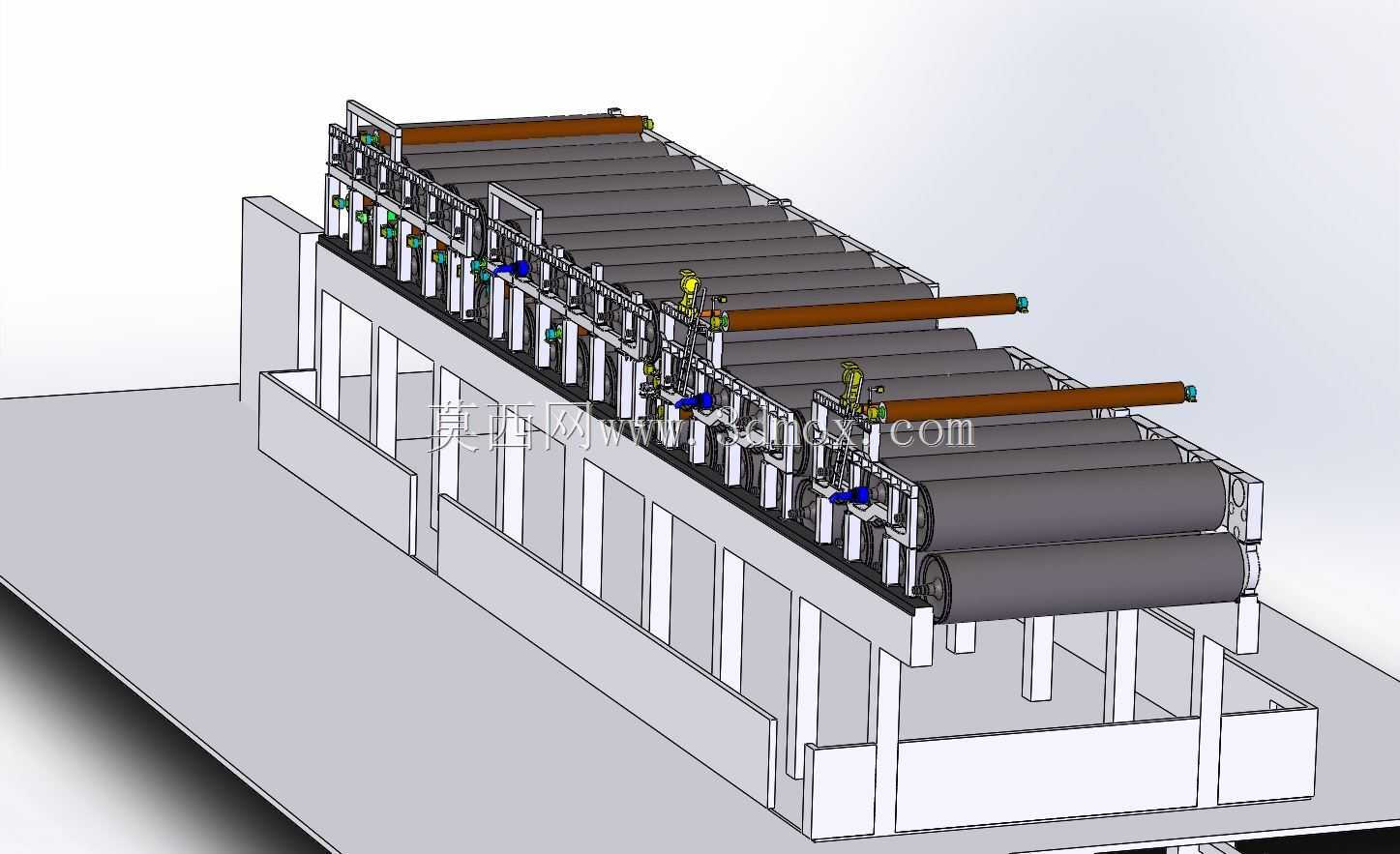

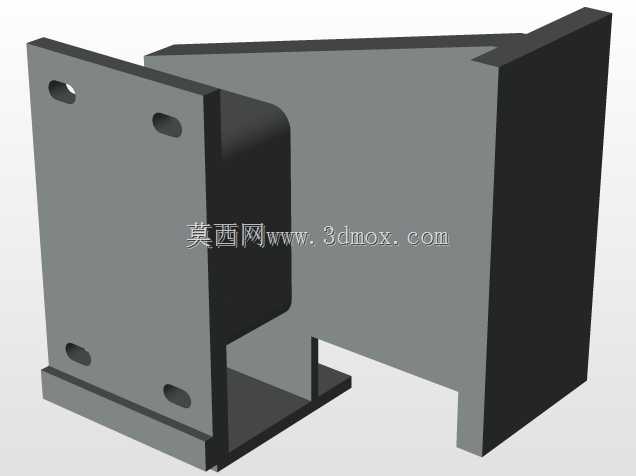

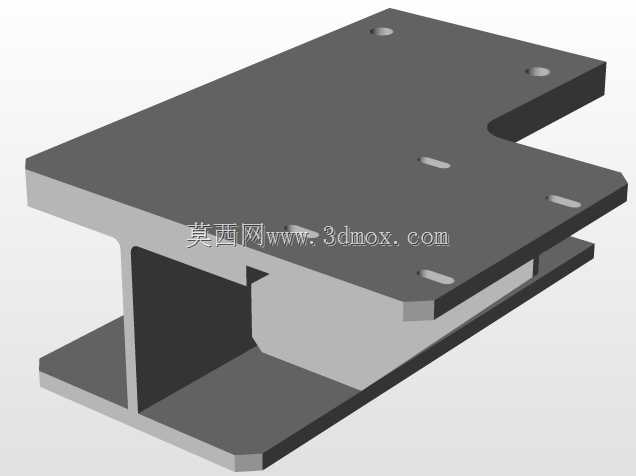

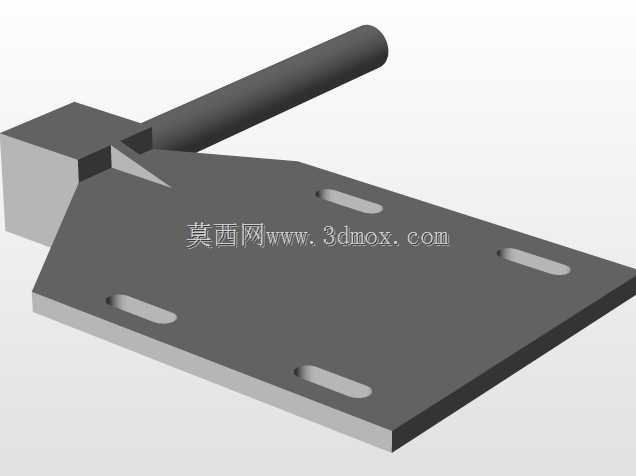

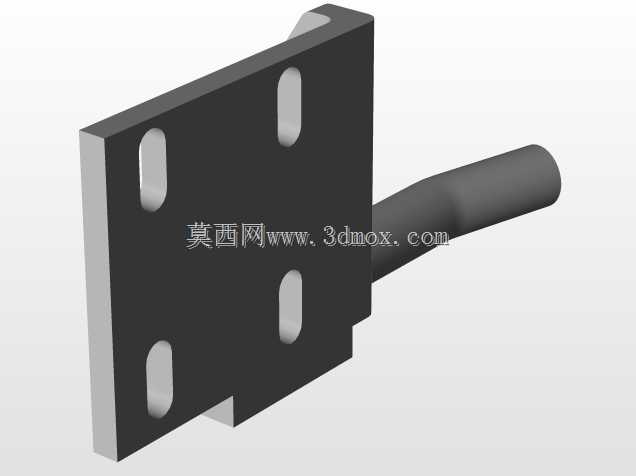

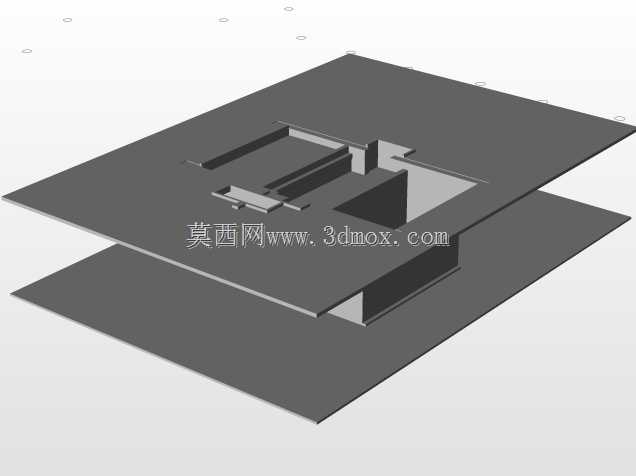

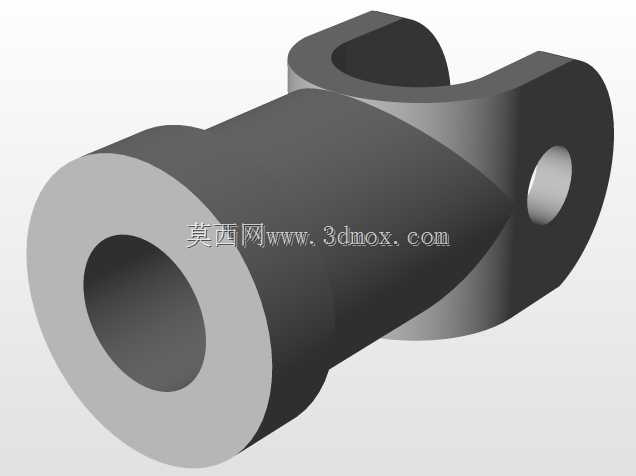

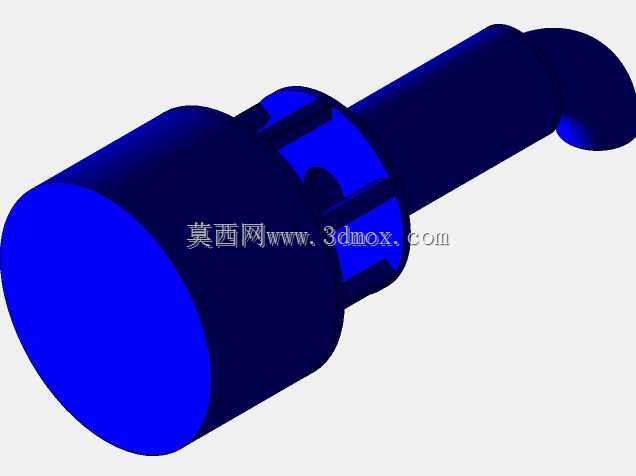

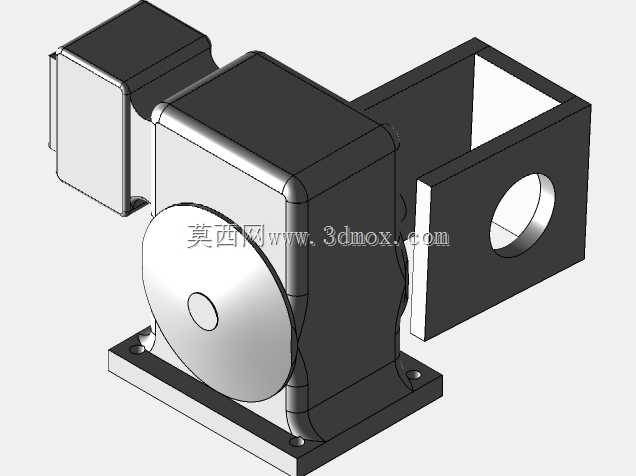

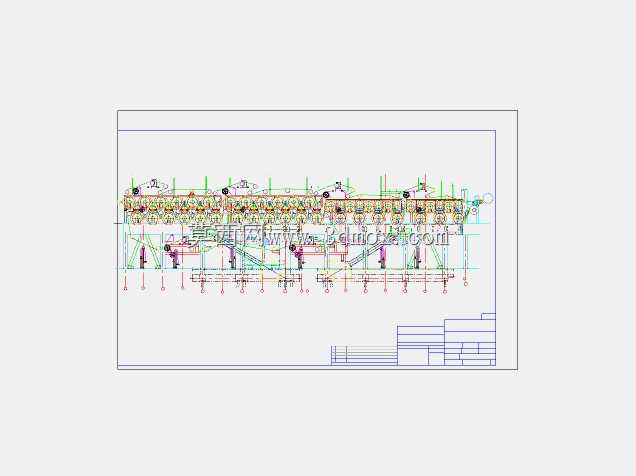

该设备应用于制浆造纸生产线的中段工序，布置在压榨工序之后、压光卷取工序之前，是决定成品纸张含水率、纸面平整度与生产能效的核心工段设备，主要承担经压榨脱水后湿纸幅的连续接触式干燥作业，通过多组烘缸的恒温热传导与稳定导送，将湿纸幅含水率从压榨后的40%左右降至成品要求的6%-8%区间，同时在干燥过程中维持纸幅张力稳定，避免出现断纸、褶皱、局部过烘脆化等生产问题。整套干燥部采用分层多烘缸排布结构，上下两层平行布置的多组烘缸形成蛇形走纸路径，纸幅依次包覆在烘缸外表面完成热交换，这种排布方式在有限的车间安装空间内最大化延长了纸幅的干燥接触行程，同时保障纸幅两面受热均匀，避免单面干燥带来的纸面翘曲问题。设备主体框架采用型钢焊接成型的立式支撑结构，沿走纸方向设置多组烘缸安装工位，每个工位配套独立的烘缸轴承座、刮刀组件与导纸辊调节机构，烘缸端部分别设置蒸汽接入与冷凝水排出接口，可根据不同纸种的干燥工艺要求，分组调节各段烘缸的表面温度，实现梯度升温干燥，适配文化纸、包装纸、生活用纸等不同品类纸张的生产工艺需求。设计过程中重点考量了设备的安装边界与运维便利性，整体沿生产线走向呈长条形排布，底部支撑立柱预留了与车间混凝土基础对接的安装孔位，侧面预留了足够的操作检修通道，可满足日常更换刮刀、疏通冷凝水管路、检查烘缸表面磨损的操作空间；设备顶部设置的通长蒸汽总管可统一为各烘缸分配热源，减少外接管路的排布复杂度，各烘缸的传动侧预留了与总传动系统对接的连接位，可实现多烘缸的同步线速度运转，配合导纸辊的张力调节机构，可在高速生产状态下维持纸幅张力恒定，避免因线速度差导致的纸幅拉伸变形或断纸故障。烘缸组的排布间距经过反复校核，既保障纸幅与烘缸的接触包角满足热交换效率要求，又预留了引纸操作的足够空间，设备下部设置的接水盘可收集烘缸表面刮刀刮下的冷凝水与纸毛，避免滴落到下方纸幅造成纸面瑕疵，整体结构兼顾了干燥效率、运行稳定性与生产运维的实操需求。
