卧式天然气石油储运用承压储油罐

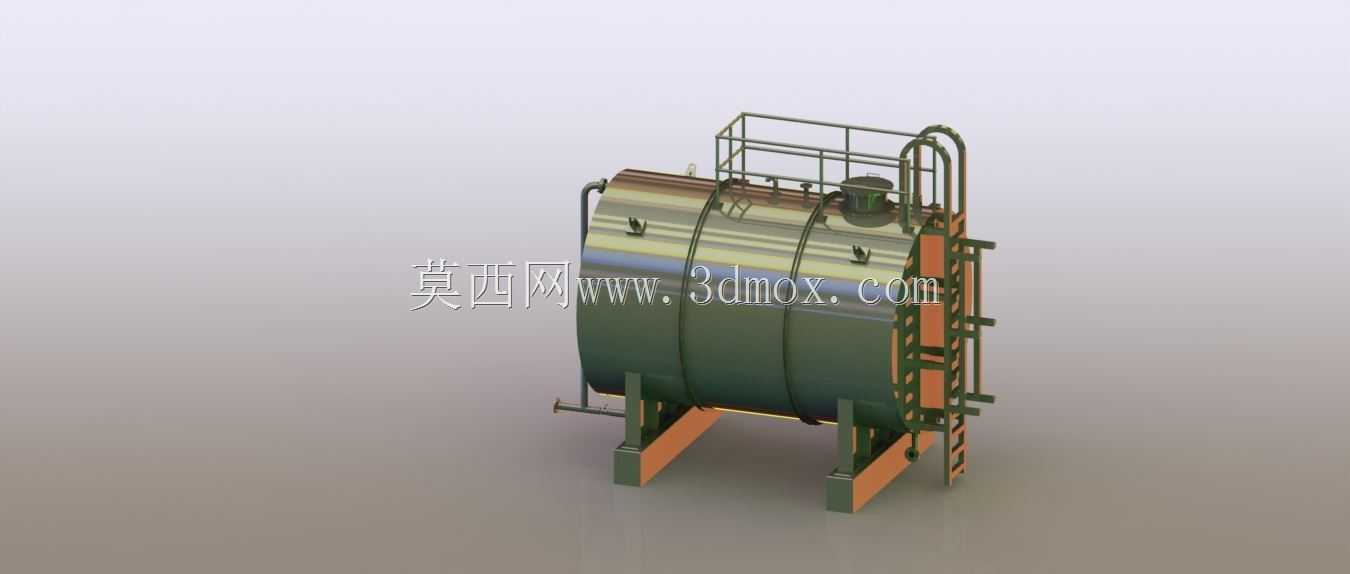

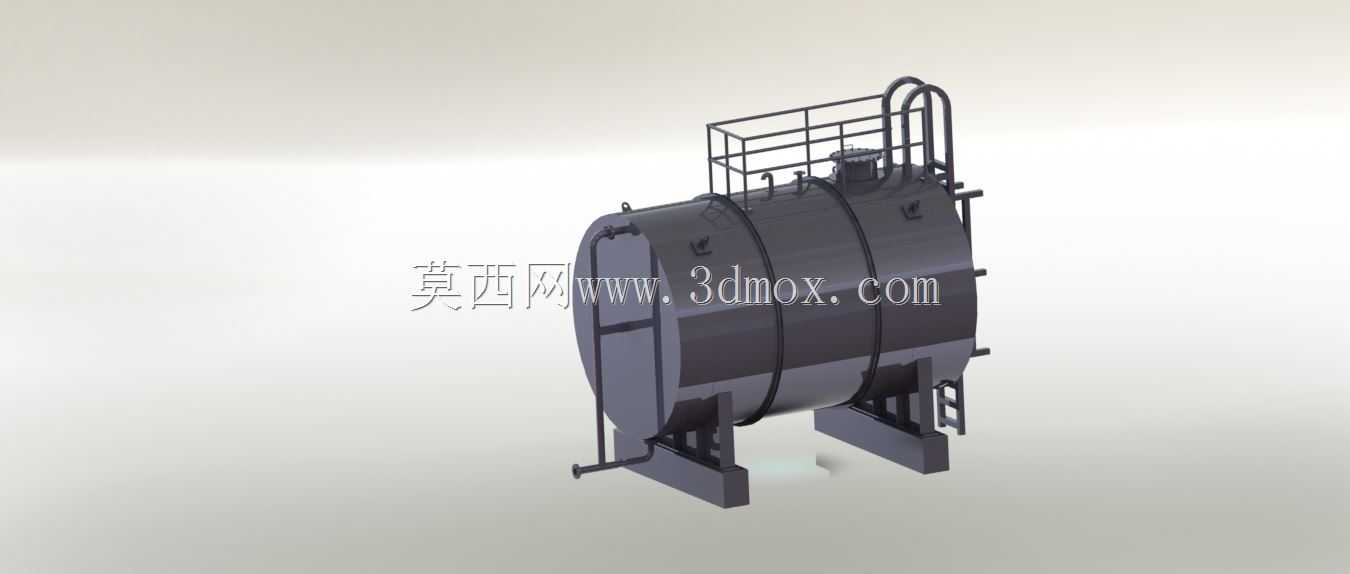

这款卧式储油罐主要面向石油与天然气工业的中转、暂存作业场景设计，可应用于油气田集输站点、小型燃气调压站、厂区燃油储备点等场景，承担原油、成品油、净化天然气凝液等介质的密闭存储功能，能够在常压带微压的工况下稳定存储介质，避免介质挥发泄漏与外界杂质侵入，保障存储环节的介质品质与作业安全。设备整体采用卧式圆筒形承压结构设计，筒体部分采用等径卷制焊接成型，两端搭配标准椭圆形封头，相比立式储罐拥有更低的安装重心，对场地基础的承重要求更友好，同时卧式布局也便于日常巡检时对罐体焊缝、接口、附件的状态排查，降低运维阶段的作业难度与安全风险。设计阶段充分考虑了现场作业的实际需求，罐体顶部设置了带安全护栏的操作平台，配套直爬梯连通地面与平台区域，方便作业人员开展液位检测、阀门操作、附件维护等常规作业；罐体侧面预留了多组工艺接口，可根据现场工艺需求对接进料、出料、排污、泄压、液位检测等管线，适配不同站点的工艺管线布局；罐体底部采用两组鞍式支座支撑，支座与罐体接触面做了贴合弧度处理，可均匀分散罐体满液状态下的承重载荷，避免局部应力集中造成的罐体变形，支座底部预留了安装固定孔位，可通过地脚螺栓与混凝土基础牢固连接，抵御户外工况下的风载与轻微地质扰动影响。尺寸设计上严格匹配天然气工业小型站点的存储需求，筒体外径2797mm，内径2785mm，对应的筒体壁厚可满足常规油气存储的承压强度要求，筒体长度可根据站点存储容量需求灵活调整，安装时需预留罐体周边不小于1米的巡检操作空间，顶部操作平台上方需预留足够的作业净空，保障人员操作时的活动空间充足，同时罐体与周边建构筑物、明火点的安全间距需符合油气存储站点的相关安全规范要求。整体结构设计兼顾了承压可靠性、运维便捷性与安装适配性，可直接用于小型油气存储场景的方案设计参考，也可作为同类型储罐设计的结构参照，帮助设计人员快速完成储罐的结构布局与附件配置校核，缩短项目设计周期。
