三辊式金属管材滚压弯曲成型设备

这款三辊式管材滚压成型设备，主要面向五金加工、钢结构搭建、装饰工程、管道布设等场景的管材加工作业，能够完成圆管、方管等常规金属型材的圆弧弯曲、盘管成型作业，在护栏加工、健身器材制作、车船骨架搭建、工业管道弯制等生产环节中应用广泛，可替代传统人工弯管的低效作业模式，降低管材弯折处的瘪管、开裂风险，保障弯制后管材的壁厚均匀度与成型精度。

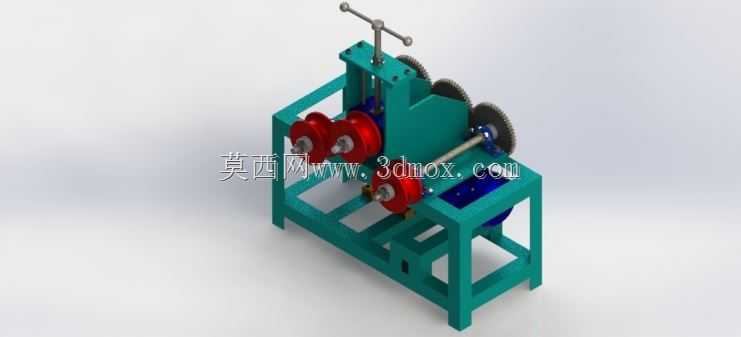

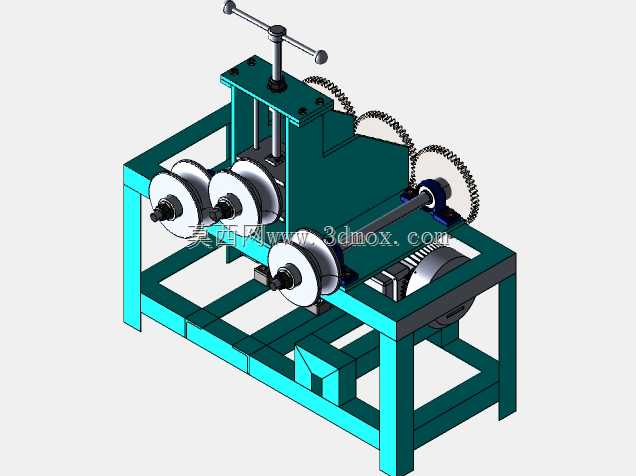

设备采用立式三辊对称滚压结构设计，核心作业单元由三个呈三角排布的成型辊轮组成，上方设置带手轮的手动调节机构，可通过旋转手轮带动丝杆传动，精准调整上压辊的下压行程，以此适配不同管径、不同弯曲半径的加工需求，辊轮采用仿形槽面设计，与管材外壁贴合度高，弯制作业时可均匀传递滚压力，避免管材表面出现压痕、划伤等外观缺陷。设备的传动侧布置有啮合齿轮组，可将输入动力同步传递至三个作业辊轮，保证辊轮转动线速度一致，减少管材送进过程中的打滑、蹭伤问题，机架采用方管焊接成型的框架式结构，整体刚性充足，可承受大管径厚壁管材弯制时的反向作用力，作业过程中无明显晃动，设备底部预留有地脚安装孔位，可直接固定在车间水泥地面或配套工作台面上，安装时需保证机架水平度，避免辊轮偏磨导致的成型精度下降。

从设计逻辑来看，这款设备优先兼顾了手动操作的便捷性与小型加工场景的实用性，整体结构紧凑，占地面积小，无需复杂的电控系统即可完成基础弯管作业，维护保养难度低，辊轮磨损后可快速拆卸更换，适配不同型材的加工需求。设备的操作侧预留了充足的送料空间，长管材作业时可搭配辅助送料支架使用，上方的调节手轮设置在操作人员站立即可触及的高度，调整下压量时可配合刻度标识精准控制弯曲半径，无需反复试弯校准。设备的传动齿轮外侧设置有防护挡板，可避免作业过程中杂物卷入传动机构，提升操作安全性，框架式机架的内部空间可容纳传动组件与动力接入端，既能够适配手动摇柄驱动的简易作业模式，也可外接减速电机实现电动驱动，适配不同生产规模的加工需求。

在实际安装使用时，需保证三个辊轮的轴线平行度误差在允许范围内，避免弯制过程中管材出现扭曲变形，辊轮槽面需与待加工管材的外径尺寸匹配，薄壁管材加工时可适当降低下压进给速度，防止管材出现失稳变形。这款设备的整体外形尺寸适配小型加工车间的摆放需求，无需大型设备的专用安装基础，固定后即可投入生产，能够满足小批量多规格的管材弯制加工需求，弯制后的管材圆弧段过渡平滑，无明显褶皱、凹陷问题，成型质量稳定，可有效降低后续校形的工作量，提升管材加工的整体作业效率。
