多级卧式离心泵结构设计方案

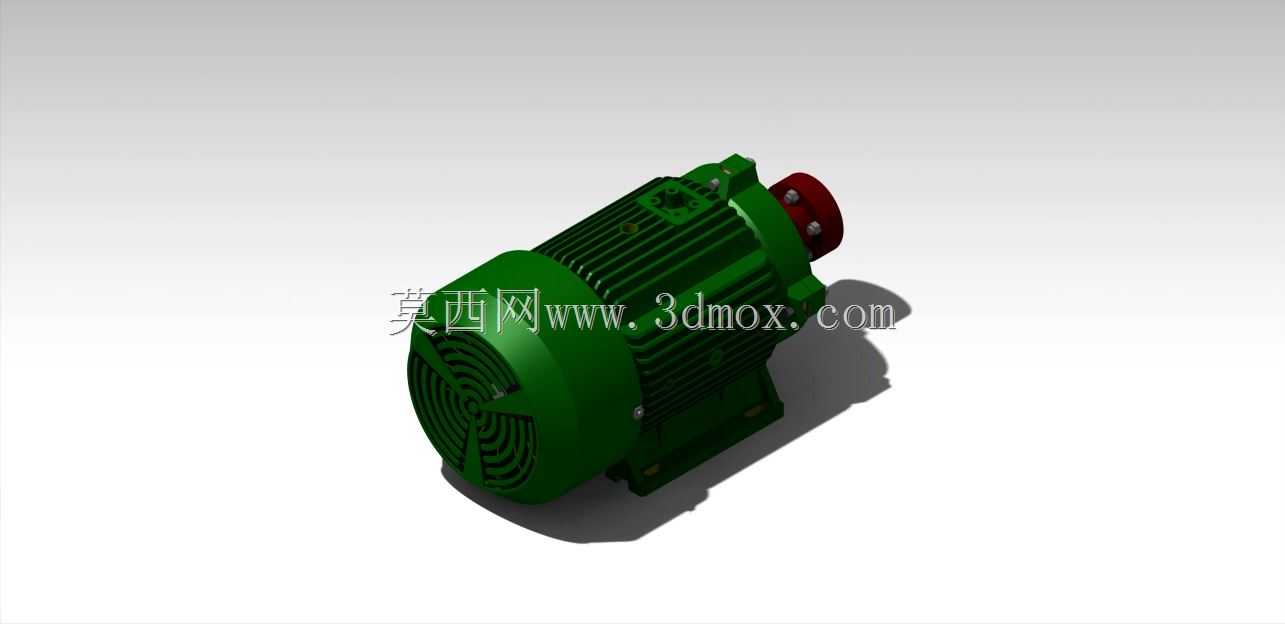

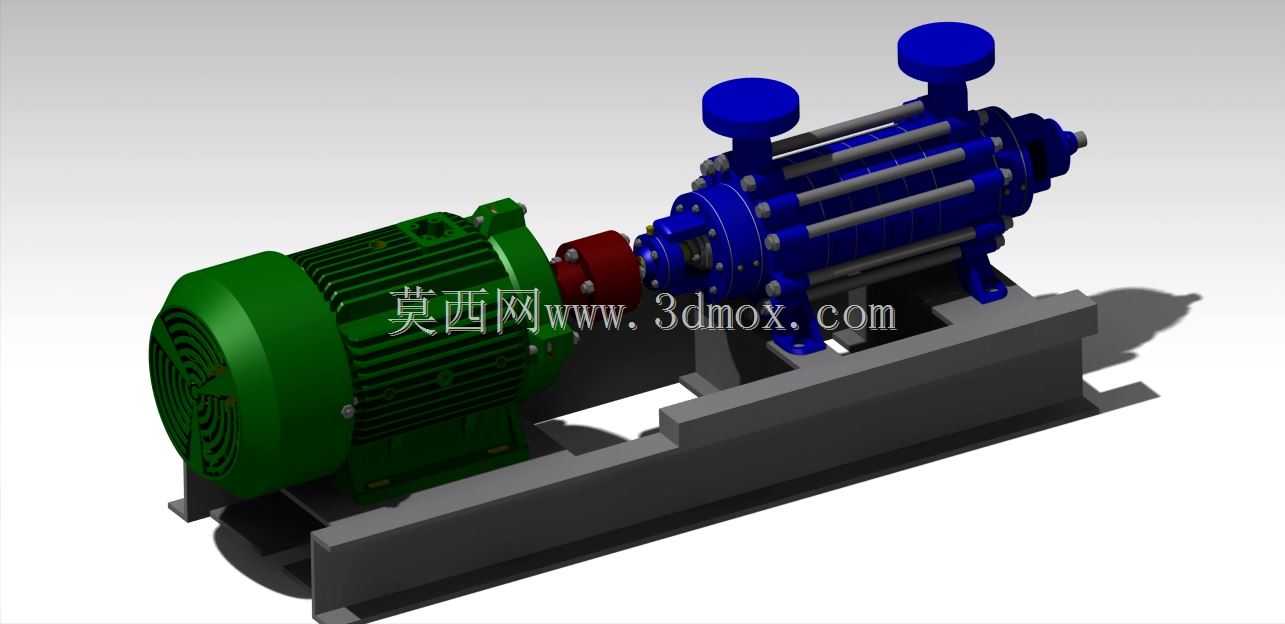

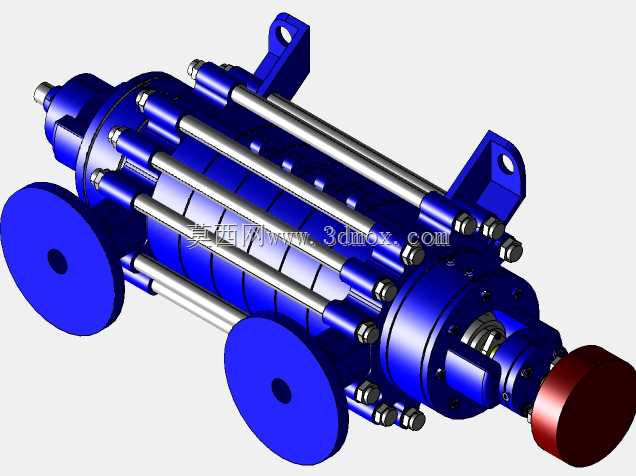

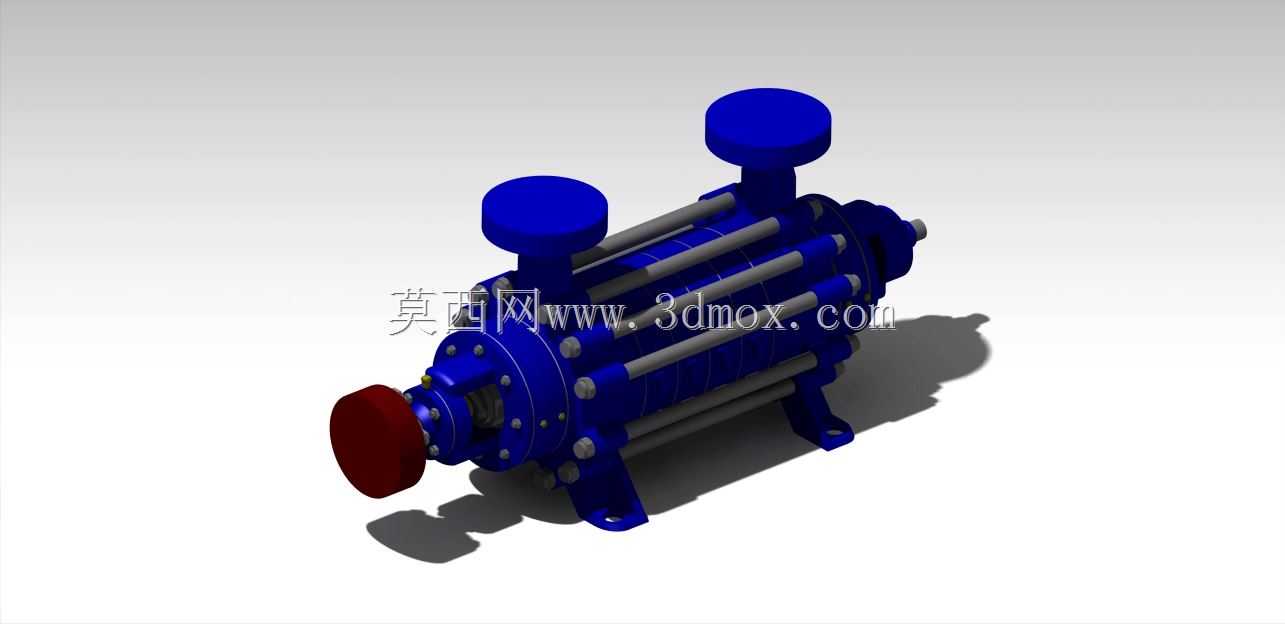

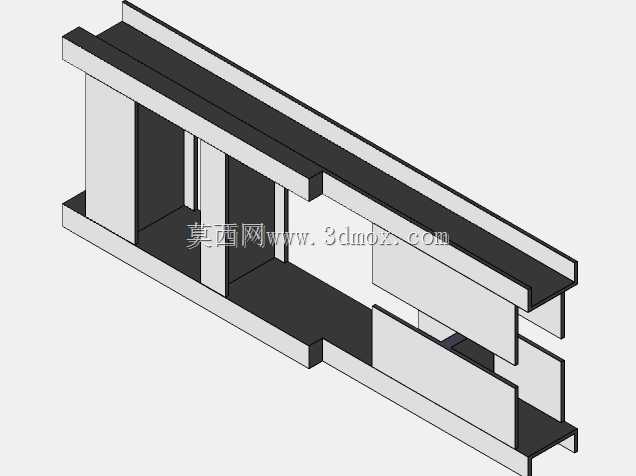

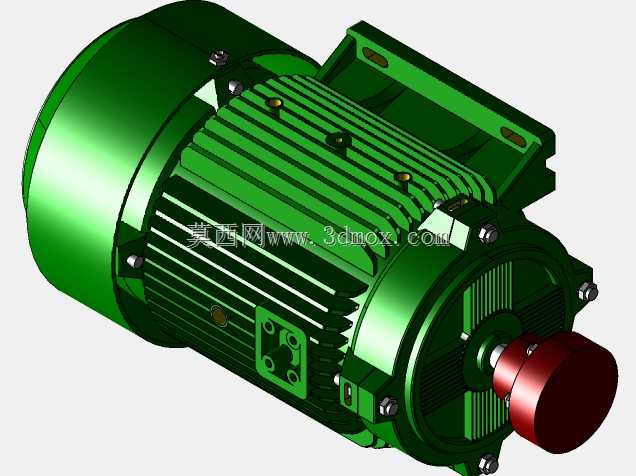

这款多级卧式离心泵主要面向民用供水、小型工业输水、农田排灌等场景设计，可用于抽取清水或物理化学性质与水相近的介质，在小型抽水站、厂区供水系统、建筑二次供水环节中都能发挥稳定的输水增压作用。设备采用卧式安装布局，整体重心偏低，运行过程中振动幅度更小，对安装基础的承重要求相对友好，日常运维时的部件拆装、检修操作也更为便捷。从功能设计来看，该泵采用多级叶轮串联的结构形式，相比单级离心泵能够实现更高的输出扬程，可满足长距离输水、高层供水等需要较高压力的工况需求，泵体的进出水口采用顶部同向布置的结构，管路对接时无需额外调整管线走向，能够有效缩减现场安装的施工工作量。设计过程中充分考虑了设备的运行稳定性，泵体外部设置多根贯穿式拉杆将各级泵段牢牢锁紧，避免高压工况下出现段间渗漏的问题，底部的一体式铸造支座预留了标准安装孔位，可直接与预制的混凝土基础或钢制安装架对接固定，安装边界清晰，适配多数常规泵房的预留安装空间。泵轴端设置了独立的密封结构端盖，既可以防止输送介质沿轴向外漏，也能阻挡外界灰尘杂质进入泵腔内部，保护内部的叶轮、轴套等核心运转部件。设备的外形结构紧凑，轴向长度与径向尺寸经过合理配比，不会占用过多的横向安装空间，在空间受限的小型泵房、移动供水机组内也能完成布置。叶轮与泵壳的流道经过顺滑过渡设计，能够减少流体在泵腔内的水力损失，提升运行效率，降低运转过程中的水流噪音。两端的轴承支撑结构保证了泵轴高速运转时的同轴度，减少轴系偏磨带来的故障风险，延长设备的连续无故障运行时长。整体结构采用模块化的分段设计，当某一级叶轮或泵段出现磨损损坏时，无需整体更换泵体，仅需拆解对应段进行部件更换即可，大幅降低后期的运维成本。
