法兰连接暗杆式手动闸阀结构设计

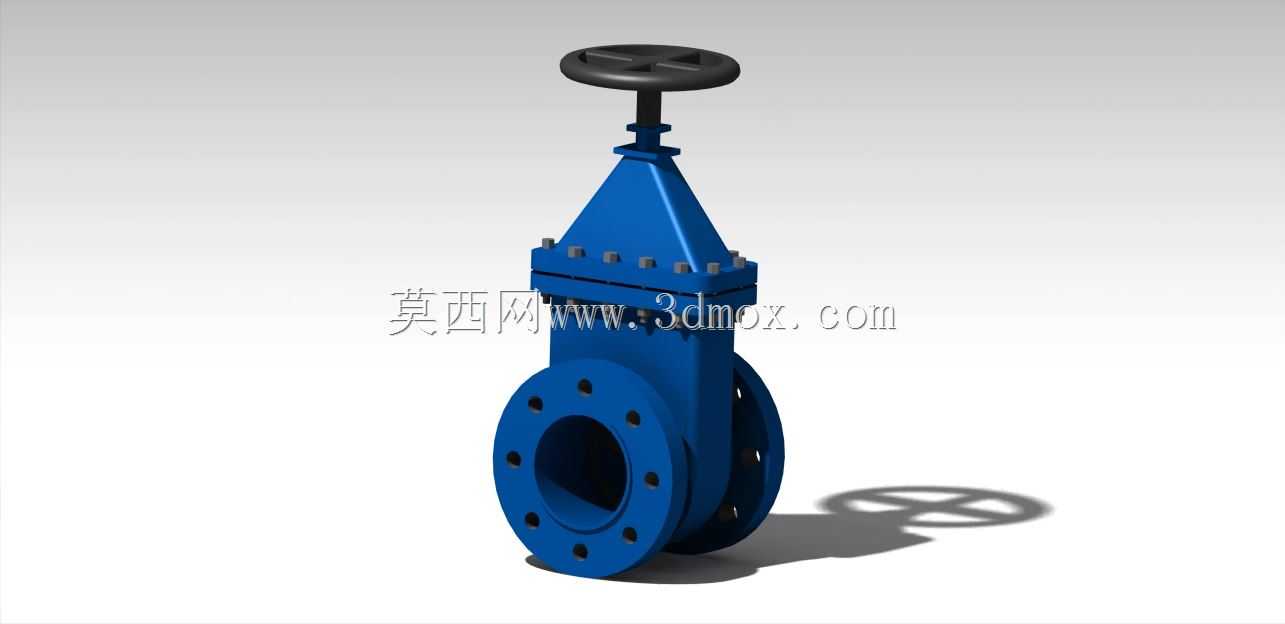

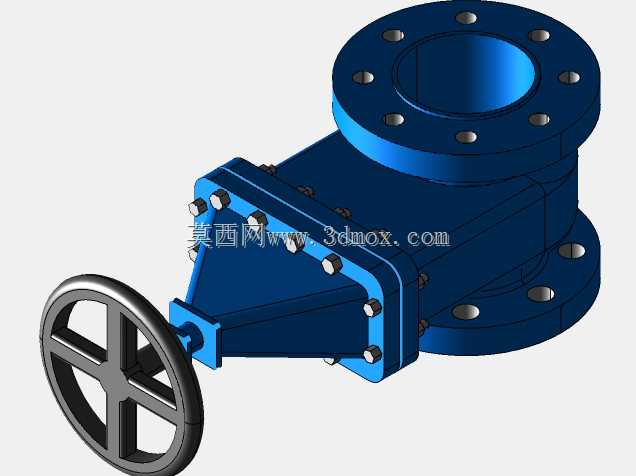

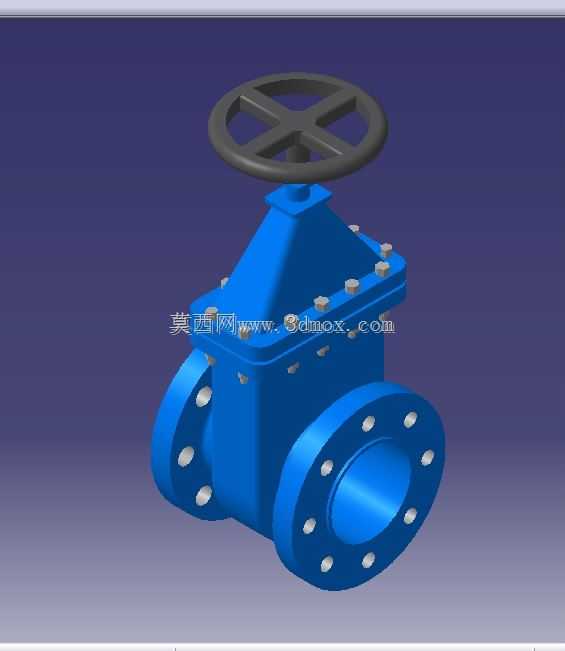

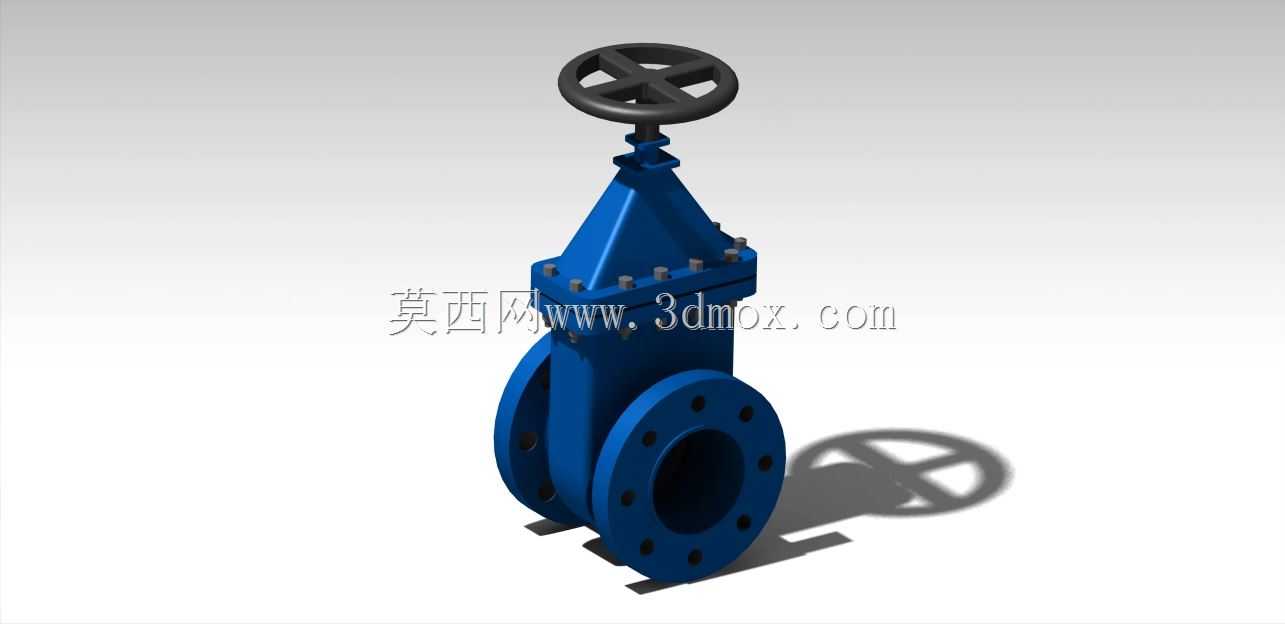

这款手动法兰闸阀的三维结构，是工业管路系统里最常用的截断类部件建模成果，日常在市政供水、暖通循环、化工流体输送、消防管网等场景里随处可见，核心作用是控制管路内水流或其他兼容介质的通断，不适合做节流调节使用，因为长期半开状态下闸板受介质冲蚀会快速损坏密封面。从结构设计逻辑来看，整体采用暗杆楔式单闸板结构，手轮转动时阀杆只做旋转运动不做轴向升降，能有效节省安装空间，尤其适合管廊、井下这类竖向空间受限的安装场景。阀体两端采用带螺栓孔的法兰连接结构，建模时严格遵循通用法兰的密封面尺寸、螺栓孔中心距参数，安装时只需匹配对应压力等级的管路法兰，加密封垫后穿入螺栓对称紧固即可完成对接，不需要额外加工适配接口。阀体中部的中法兰位置采用螺栓紧固连接，侧盖与阀体的密封面做了凸台定位设计，装配时能快速找正，避免密封垫错位导致的介质泄漏，外露的连接螺栓都做了沉台避让，不会突出阀体轮廓影响安装间隙。手轮部分采用轮辐式结构，四根辐条连接轮缘与轮毂，轮毂位置与阀杆做方榫配合，转动时不会打滑，手轮直径的设计参考了操作力矩要求，不需要额外加力杆就能实现额定压力下的闸板启闭，普通运维人员手动操作即可完成开关动作。闸板部分采用楔式密封结构，关闭时靠阀杆的轴向推力将闸板紧压在阀座密封面上，实现零泄漏截断，建模时还原了闸板的导向槽结构，启闭过程中闸板沿阀体内的导向筋滑动，不会出现卡涩、偏磨的问题。从安装边界来看，建模时预留了手轮转动的操作空间，阀体两侧法兰的端面距离、法兰外圆尺寸都符合通用管路安装的间距要求，手轮侧不需要额外预留过长的操作距离，只要能容纳手部转动空间即可，竖向安装时阀杆朝上的布置方式最符合操作习惯，也能避免介质中的杂质堆积在阀杆螺纹位置影响传动。整个模型的结构细节还原了实际产品的装配关系，所有连接位置的避让、密封结构的尺寸都参考了实际工业产品的设计规范，不管是用于管路系统的装配模拟，还是用于阀门结构的教学演示，都能清晰呈现各部件的配合逻辑，也能直接导出工程图用于生产参考。
