桶形户外移动烧烤架结构设计

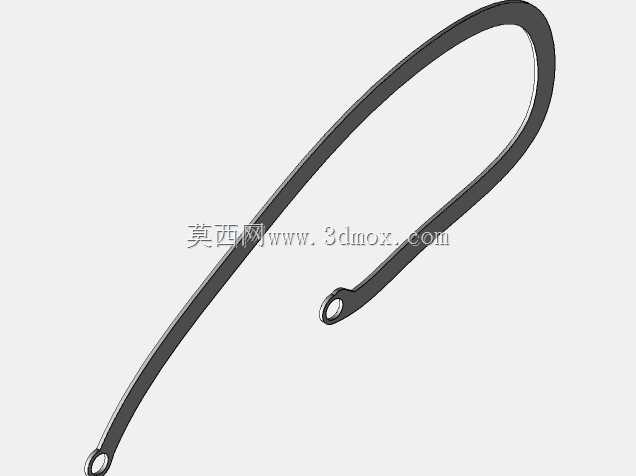

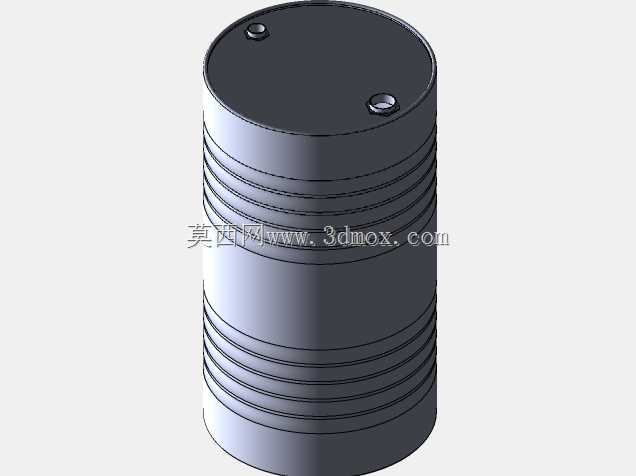

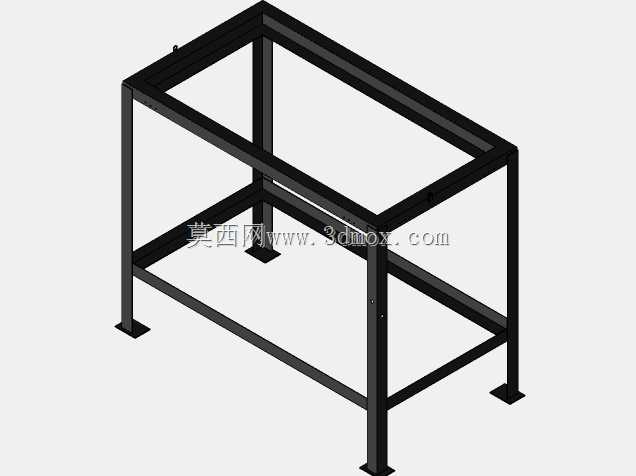

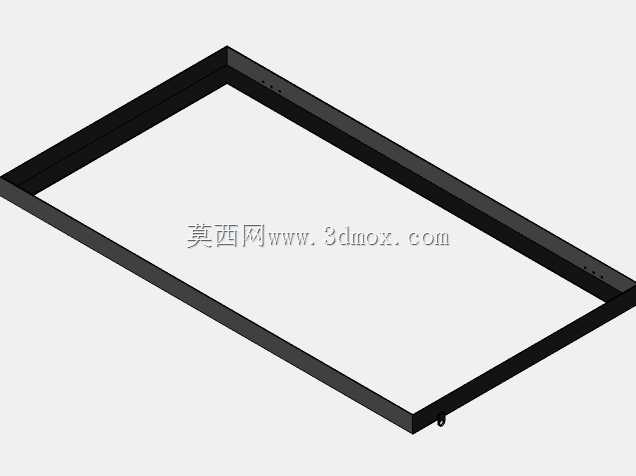

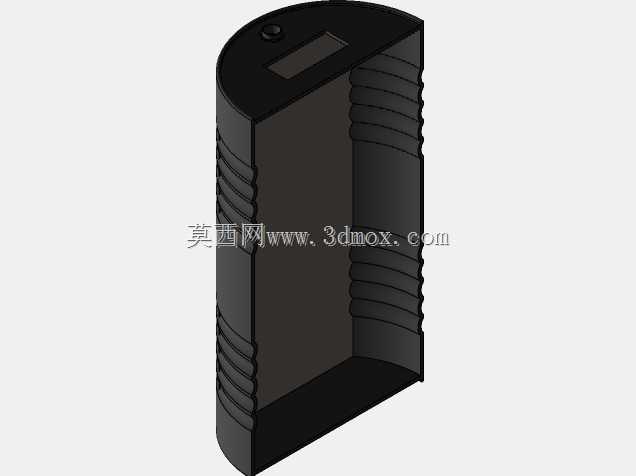

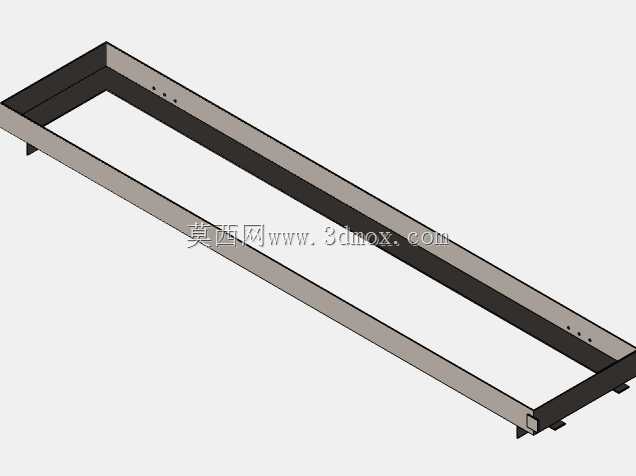

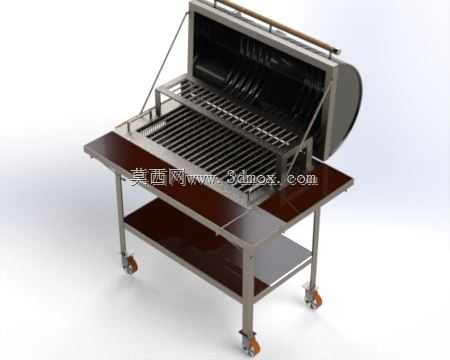

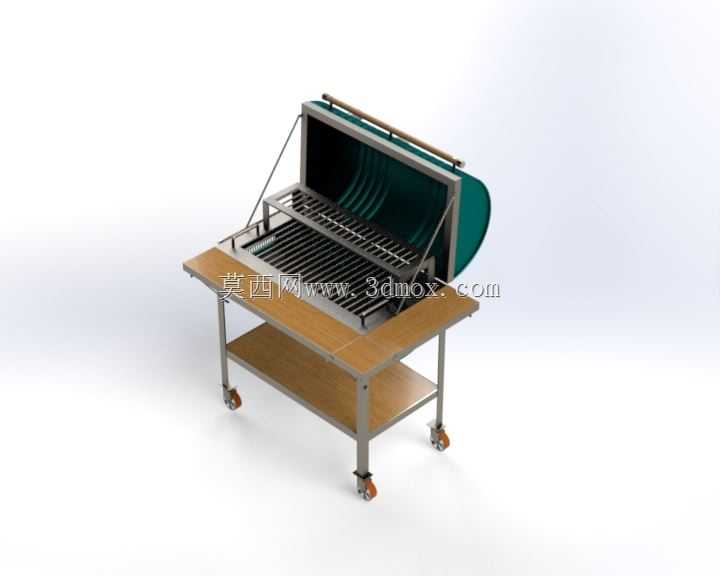

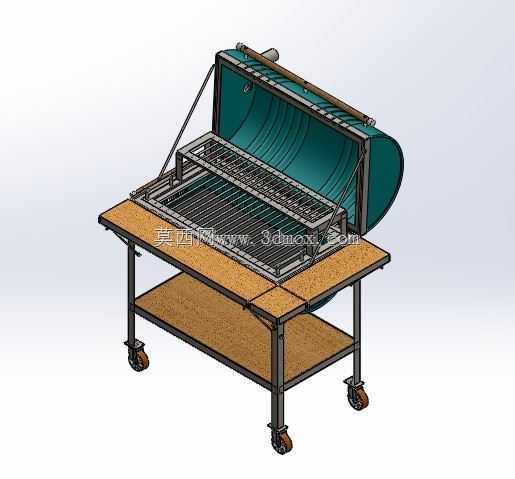

　　该烧烤设备以标准油桶或蜂蜜桶的筒体轮廓作为炉体基础，筒体直径取550毫米，轴向长度取1200毫米，整体采用带脚轮的立式支架承载，炉体上方配置可向上翻起的弧形封盖，封盖通过两侧斜向支撑杆实现开启后的角度定位，闭合时可围合炭烤腔室，减少热量散失与炭火飞溅，开启后可完全露出内部烤网区域，便于食材摆放、炭火补充与腔体清理。炉体内部设置两层平行金属烤网，下层烤网靠近炭火布置，用于承载木炭、聚拢燃烧热量，上层烤网为食材放置区，栅条间距兼顾通风供氧与食材承托需求，烤制过程中油脂可沿栅条间隙滴落，避免直接浸泡炭火产生大量油烟。炉体下方的支架采用方管焊接成型，四条支腿底部配置万向脚轮，其中两轮带刹车结构，设备在庭院、农庄、

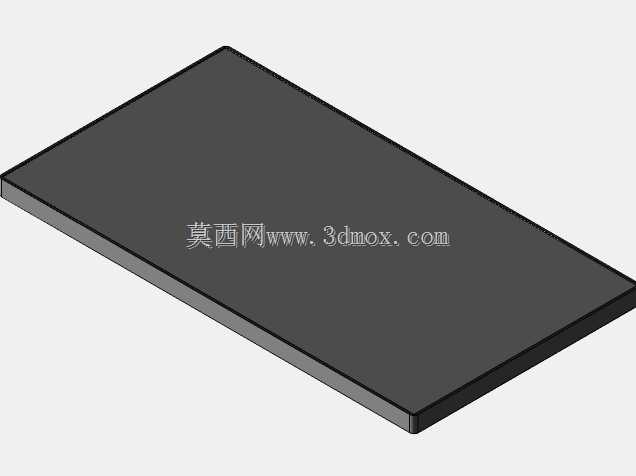

　　户外营地等场景转场时可直接推行，就位后锁止脚轮即可固定作业位置；支架中部设置下层置物平台，可临时放置炭火钳、烤签、调味器具等操作工具，炉体两侧延伸出深色木质操作台面，拓展了食材预处理、餐盘摆放的操作空间，无需额外搭配侧边桌即可完成整套烧烤作业流程。结构设计阶段优先考量炉体的热变形约束，桶形腔体自身弧形截面具备较好的抗热胀冷缩刚度，支架与炉体的连接点位预留热位移间隙，避免长期高温工况下连接焊缝出现拉扯开裂；封盖与炉体的铰接点位布置在筒体后侧长边，翻起轨迹不会干涉两侧操作台的取放动作，支撑杆的限位角度经过适配，封盖全开后可形成后侧挡烟屏障，引导油烟向炉体后方扩散，降低操作位的油烟侵扰。

　　整机的安装边界需预留脚轮回转空间与两侧操作台的伸展尺寸，炉体总长度随侧边台面延伸后略大于筒体1200毫米的基础长度，布置时需在炉体正面预留不少于800毫米的操作站位空间，背面预留封盖全开后的翻转余量，脚轮的安装高度让炉体烤网处于人体站立操作的舒适高度，长时间翻烤食材无需大幅弯腰。该设备适配家庭庭院聚会、农庄自助餐饮、户外团建餐食制作等场景，桶形腔体的大容量炭舱可支撑长时间连续烤制，双层烤网可同时处理不同食材，移动支架设计让设备可在储物间与户外作业区之间灵活转运，木质台面与金属炉体的组合也兼顾了操作实用性与户外摆放的视觉协调性。
