抽水站用立式调压井结构设计

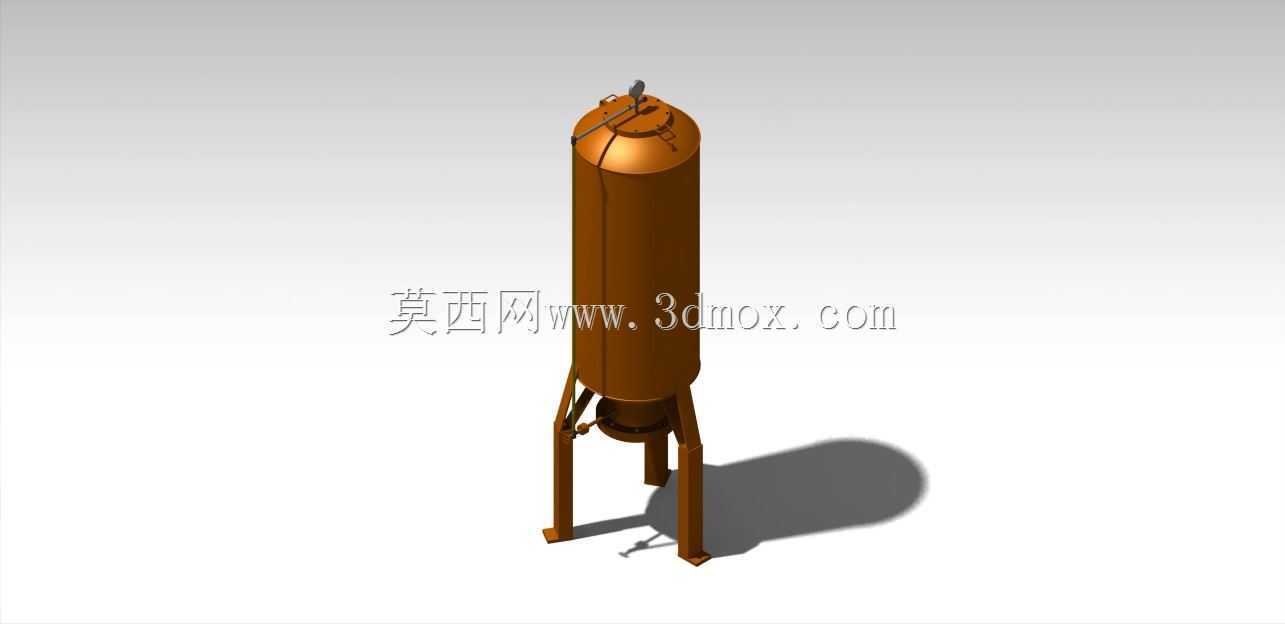

　　在城镇供水、农田水利抽水泵站的输水系统中，调压井是衔接水泵出水段与输水主管的核心承压稳压设施，日常运行中承担着消除水锤冲击、稳定管线压力、平衡瞬时流量波动的关键作用，避免水泵启停、阀门快速动作时产生的压力骤升骤降对管线焊缝、阀门密封件、水泵叶轮造成疲劳损伤。这款立式调压井采用支腿支撑的直立罐体结构，整体为圆柱形承压筒体搭配上凸式椭圆封头，底部设置锥形收水段与进出水法兰接口，三条均匀分布的型钢支腿直接与泵站设备基础的预埋钢板通过螺栓锚固，安装时无需额外搭建高位支撑平台，适配中小型抽水站紧凑的机房布置空间。从结构设计逻辑来看，筒体的壁厚取值结合输水系统的常规工作压力等级做了冗余校核，封头与筒体的连接段采用圆弧过渡结构，

　　避免应力集中在焊缝位置，顶部封头设置的检修人孔与排气接口，可满足日常运维时的内部检查、积气排出需求，底部锥形段的倾斜角度经过测算，能够避免水体中的泥沙杂质在罐底沉积，减少定期清淤的作业频次。支腿的截面选型与跨距设计充分考虑了罐体满水状态下的总载荷，同时预留了地震烈度适配的抗剪余量，支腿与筒体连接位置增设的加强筋板，可分散罐体自重与水载荷对连接焊缝的拉扯力，避免长期运行后出现焊缝开裂、罐体倾斜的问题。进出水法兰的接口位置与中心高度，匹配常用离心水泵的出水口径与安装高度，现场安装时可直接通过管道对接，无需额外加工变径短节或调整管线走向，降低现场施工的改造成本。在实际应用场景中，这类调压井通常安装在水泵出口的止回阀下游侧，

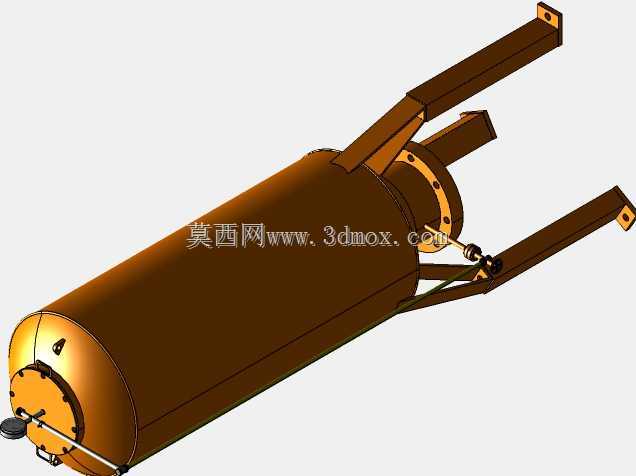

　　当水泵突然启动时，罐体内部的预存空气可被压缩吸纳初始阶段的高压水流，避免高压水直接冲击远端管线；当水泵急停时，管线内回流水的冲击力可被罐体内部的空腔缓冲，防止回流水直接撞击水泵叶轮造成反转损坏。建模过程中对罐体的各个连接节点做了细节还原，包括人孔的密封压盖结构、支腿底部的地脚板开孔、底部进出水口的法兰螺栓孔分布，都按照通用给排水设备的设计规范做了参数化设置，结构设计人员可直接在此模型基础上根据具体项目的扬程、流量参数调整筒体高度、直径与壁厚，快速完成适配特定项目的调压井结构出图，无需从零开始搭建基础外形，大幅缩短泵站配套设备的设计周期。不同于大型水利工程的埋入式调压井，这种地面安装的立式调压井更适配中小型抽水站、厂区供水泵站、

　　农田灌溉提水泵站的使用需求，整体外形紧凑，安装维护便捷，不需要大面积的土建开挖作业，能够在现有泵站的改造项目中快速加装，解决老旧泵站管线水锤冲击频繁、压力波动大的问题。设计时还考虑了罐体外部的防腐处理空间，筒体与支腿的外表面预留了防腐涂层的厚度余量，建模时的外形尺寸按照实际成品的外部轮廓绘制，避免后续做防腐层后出现安装尺寸干涉的问题，顶部的排气接口尺寸匹配常用的自动排气阀安装规格，现场安装时可直接选型配套，不需要额外加工转接接头。
