城镇供水系统水处理厂厂区布局三维设计

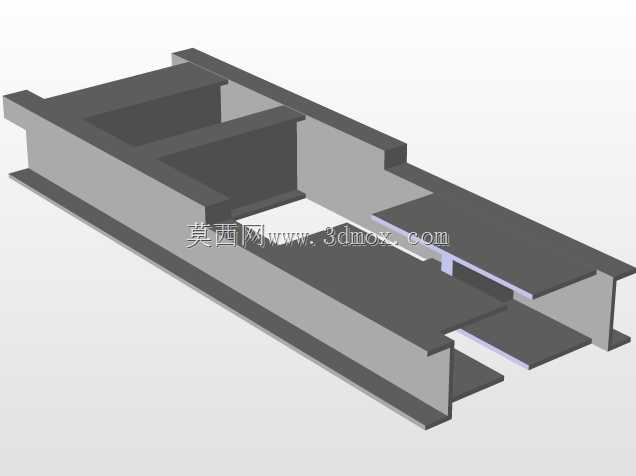

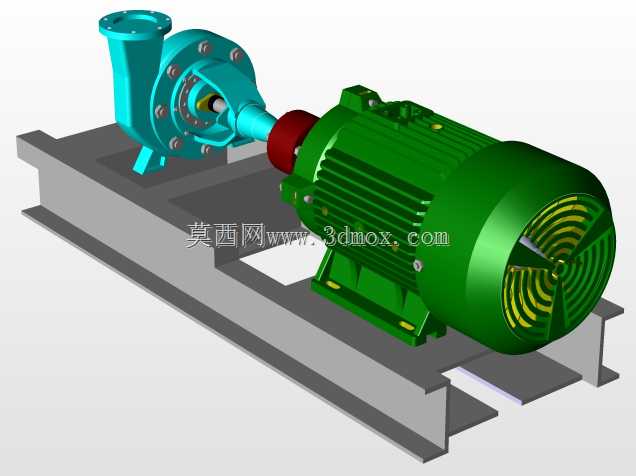

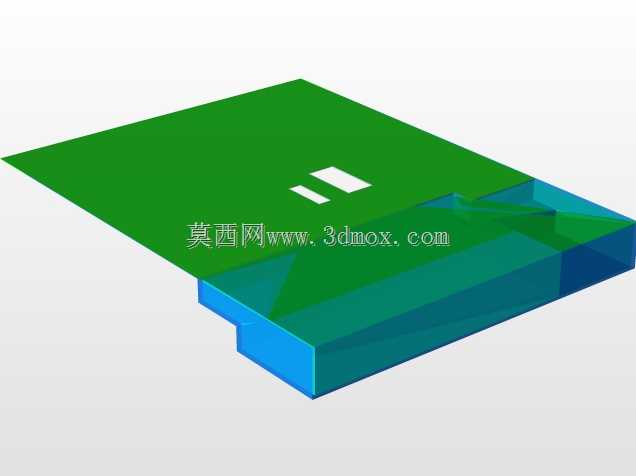

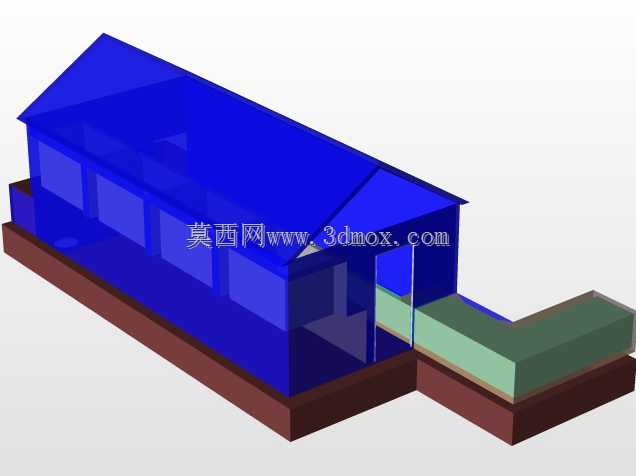

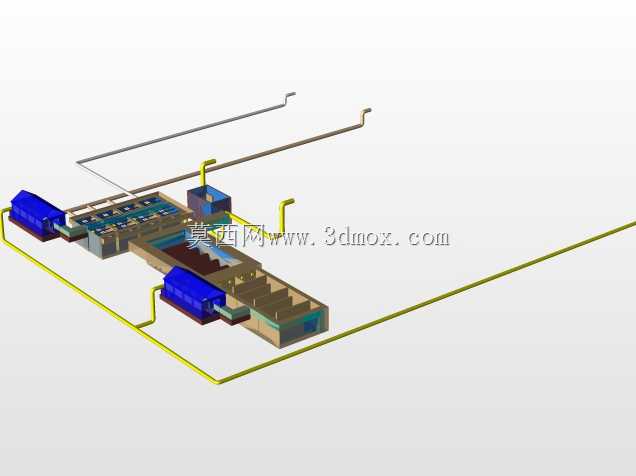

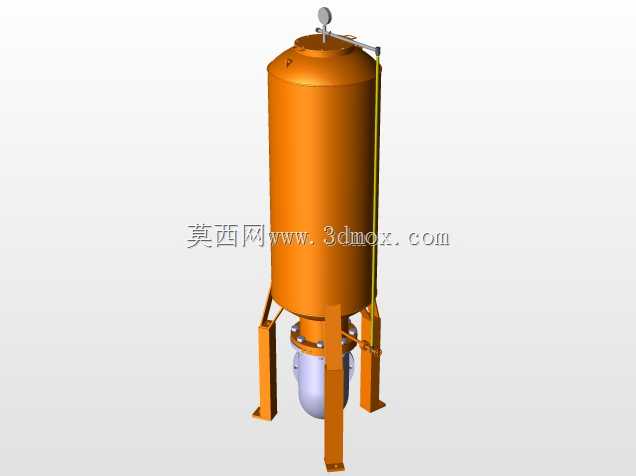

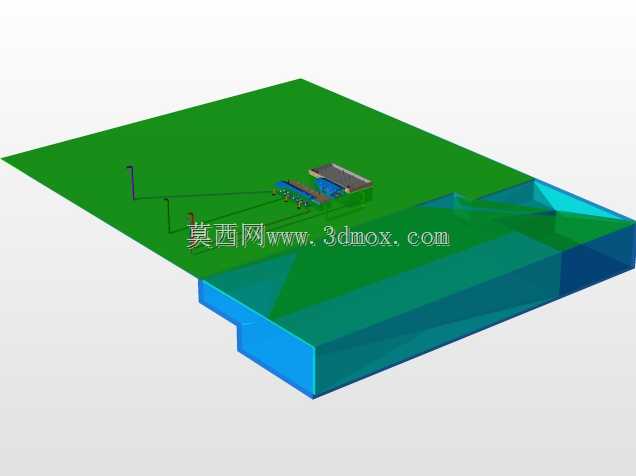

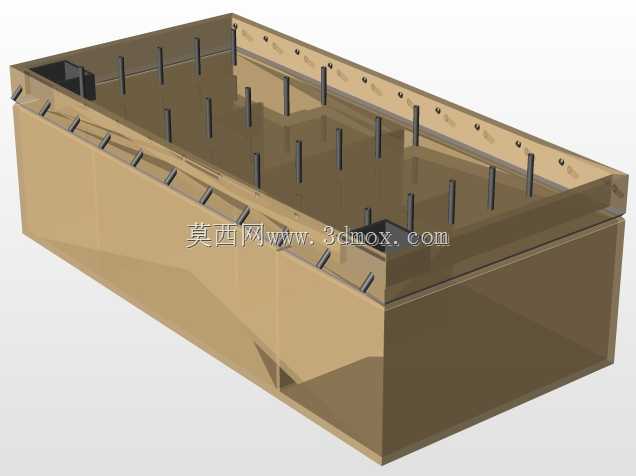

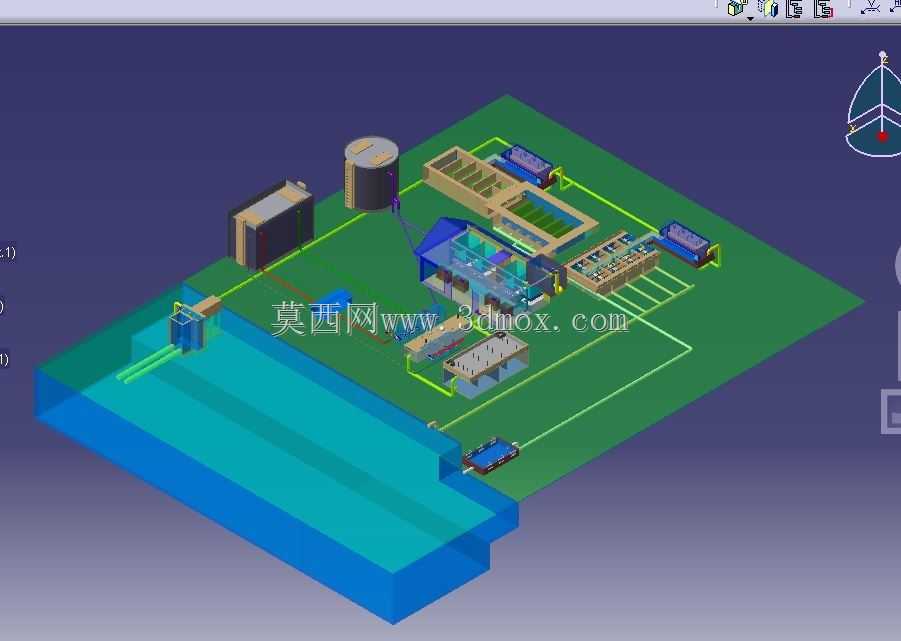

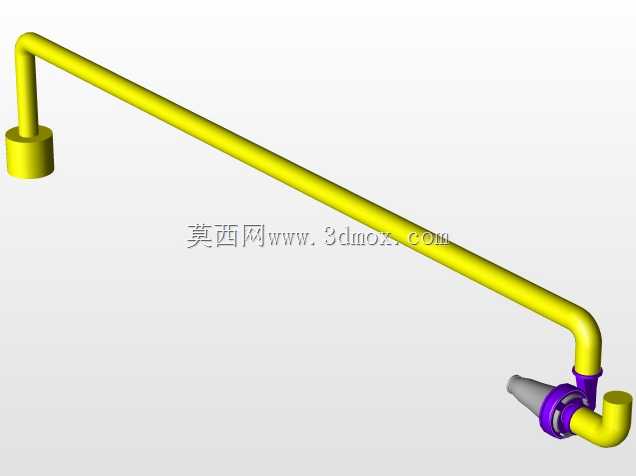

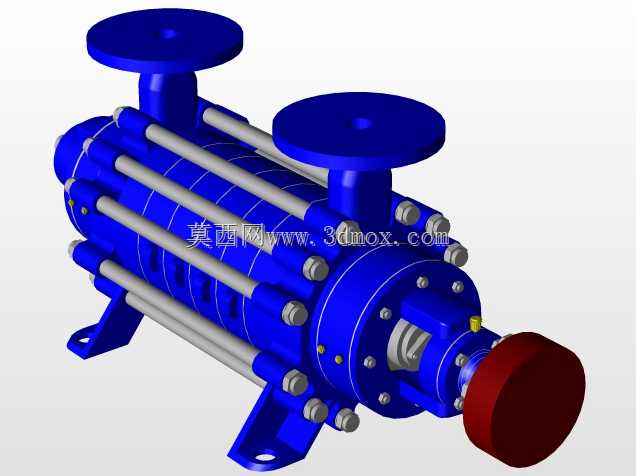

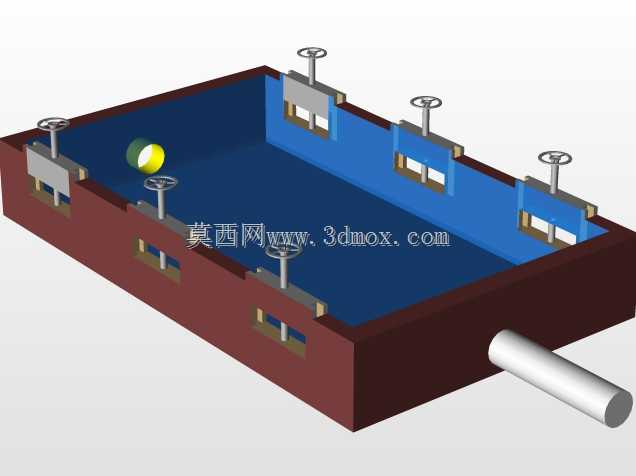

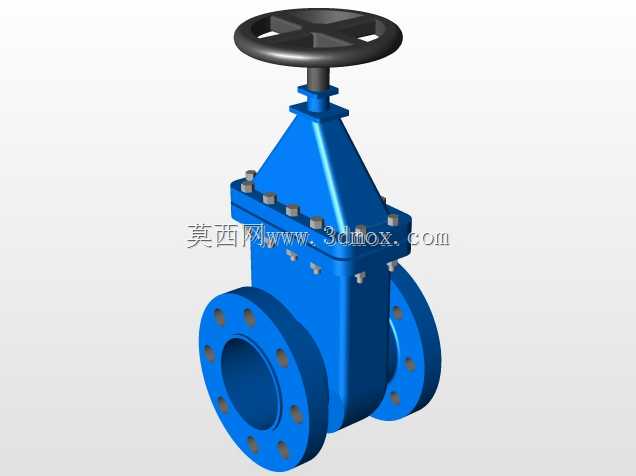

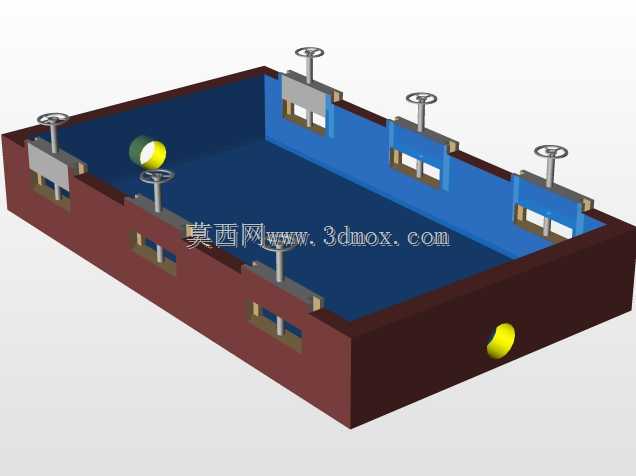

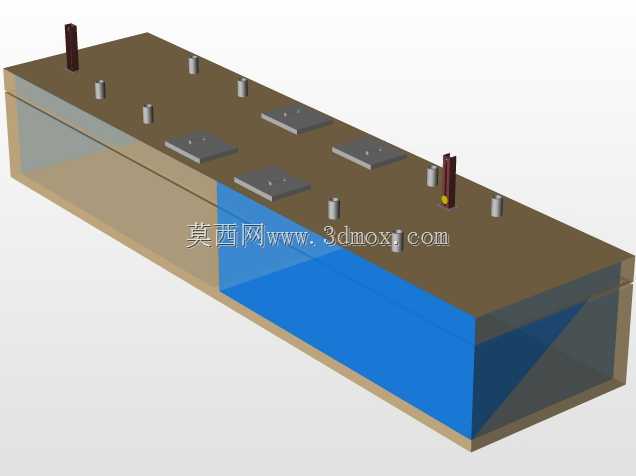

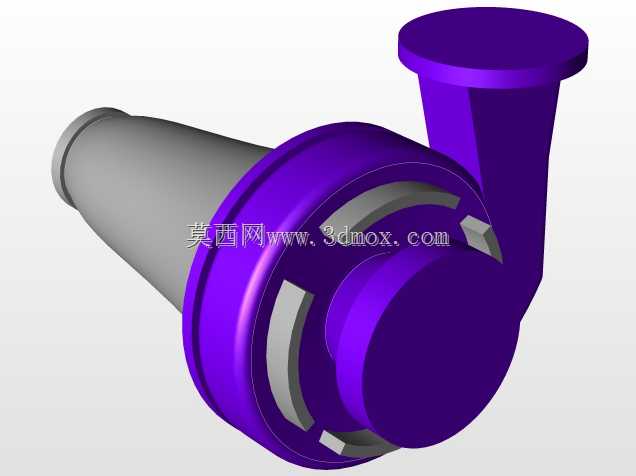

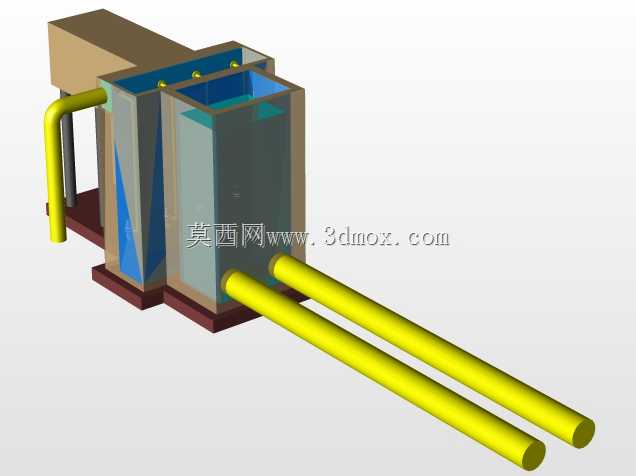

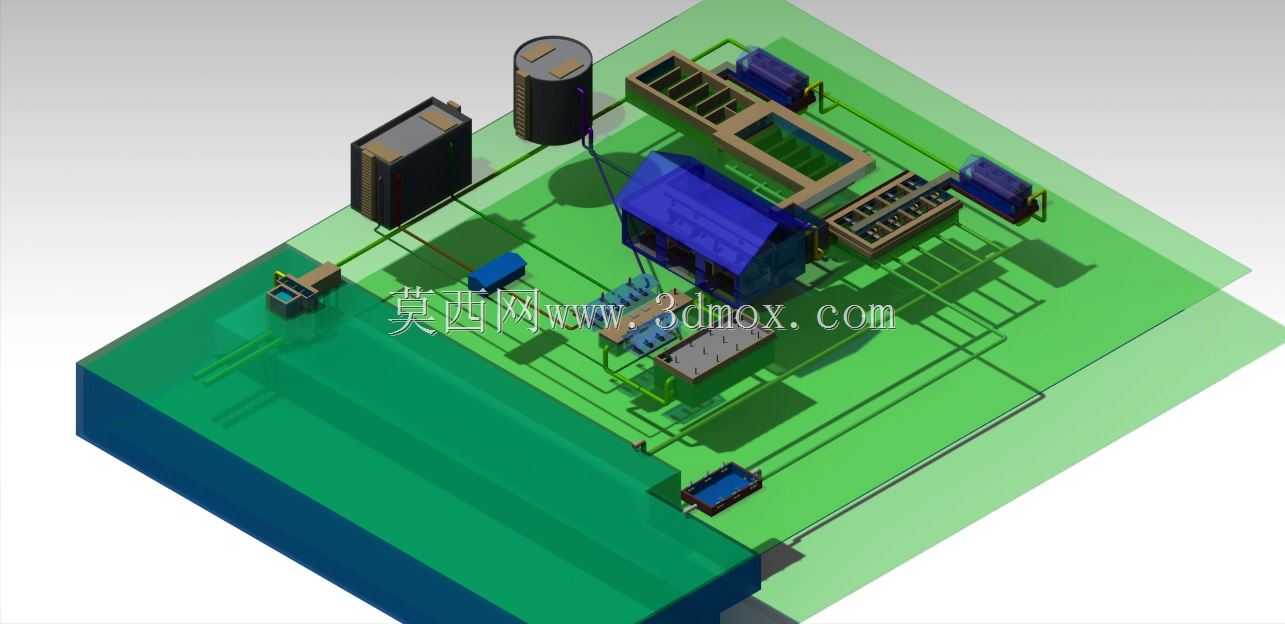

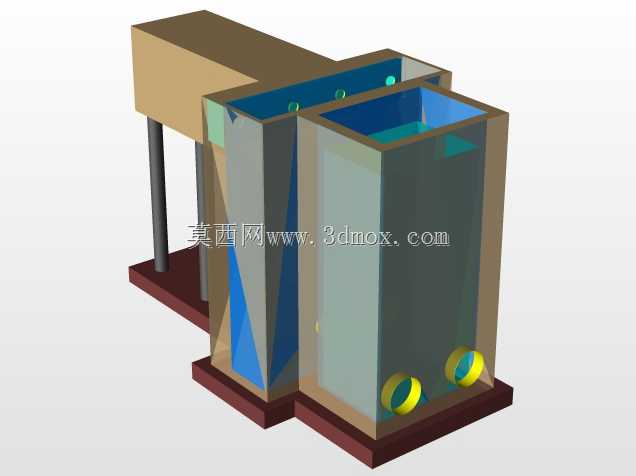

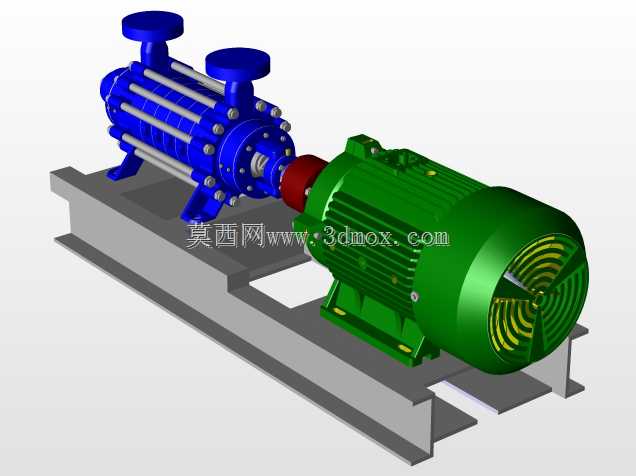

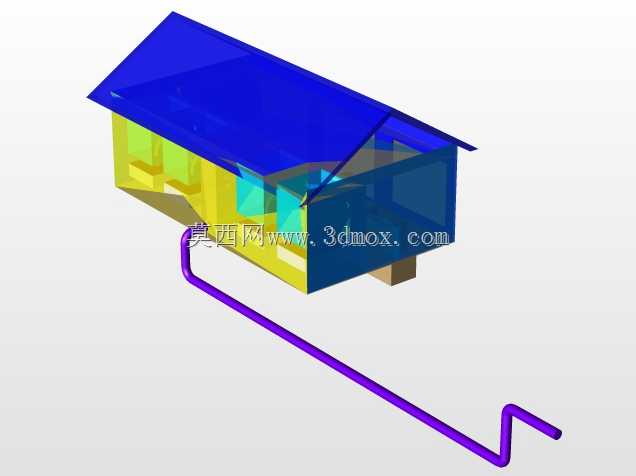

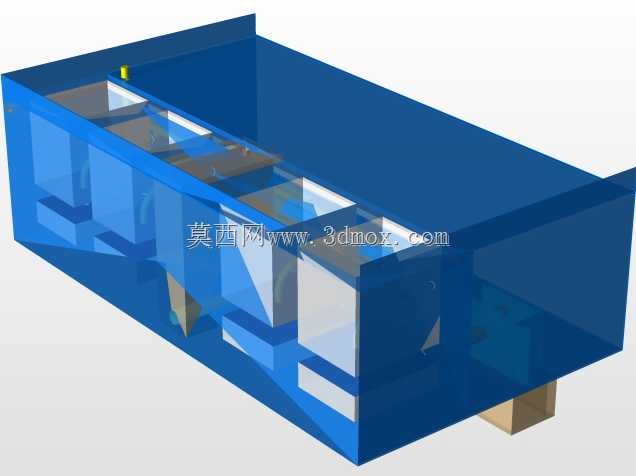

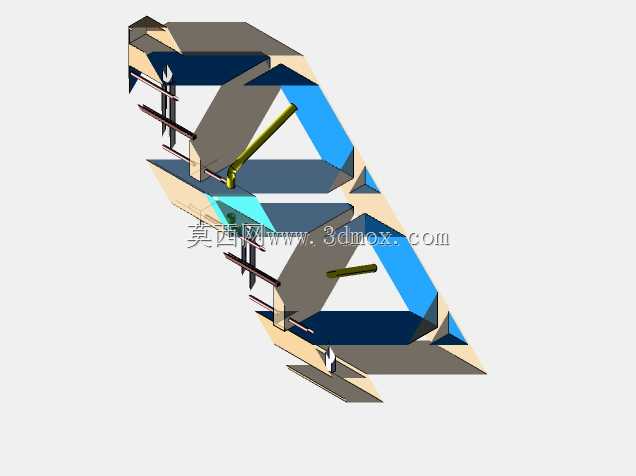

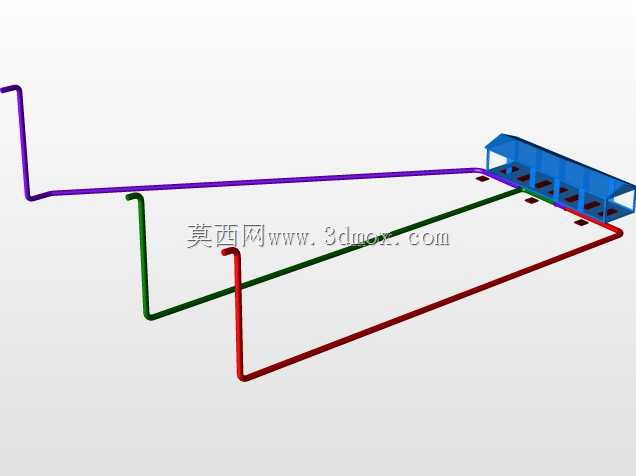

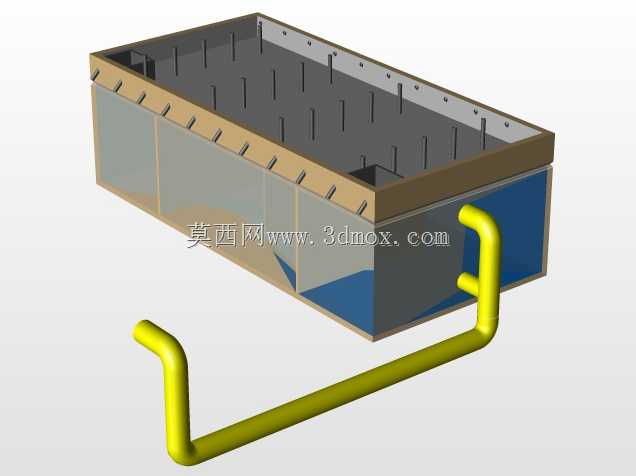

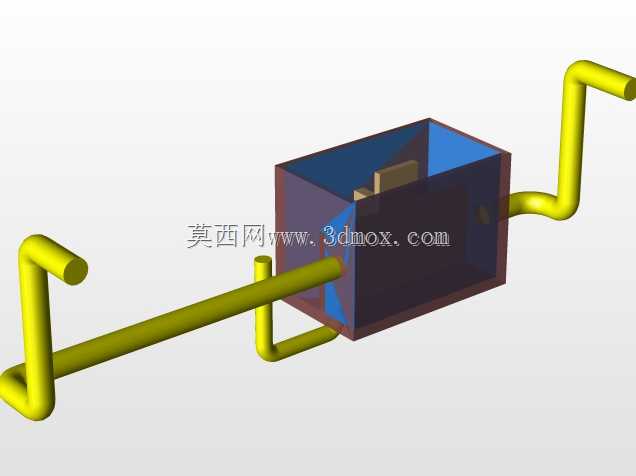

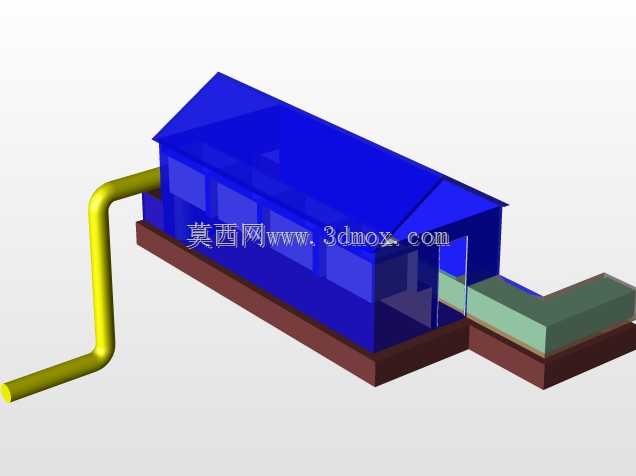

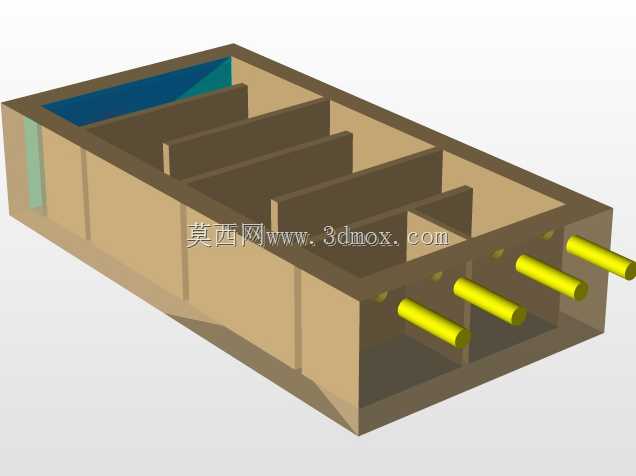

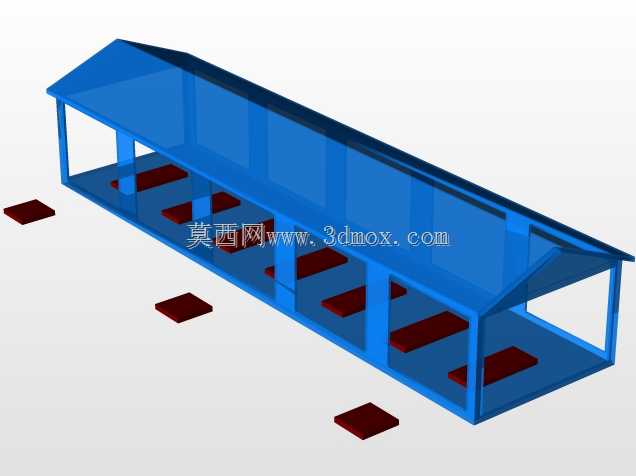

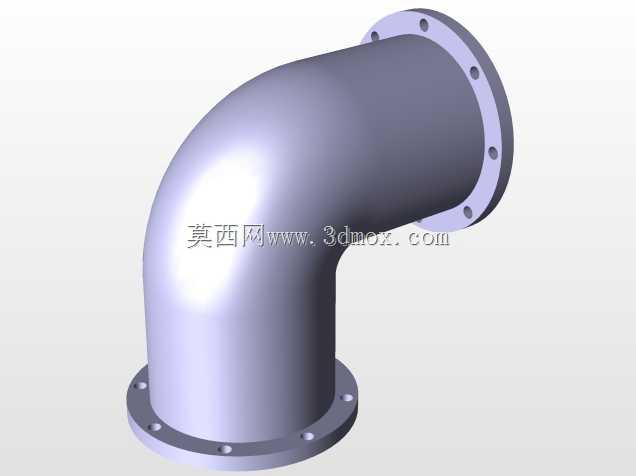

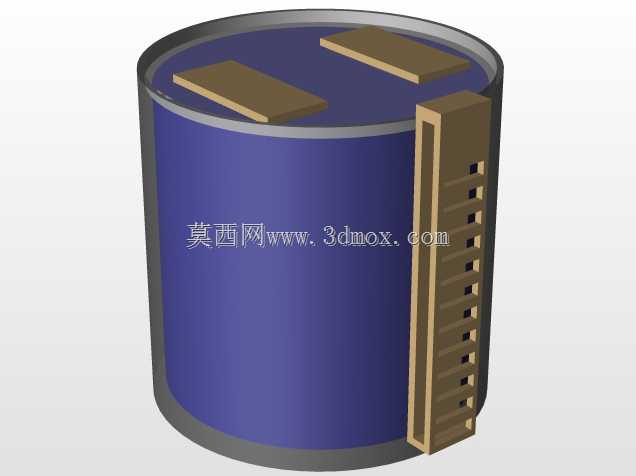

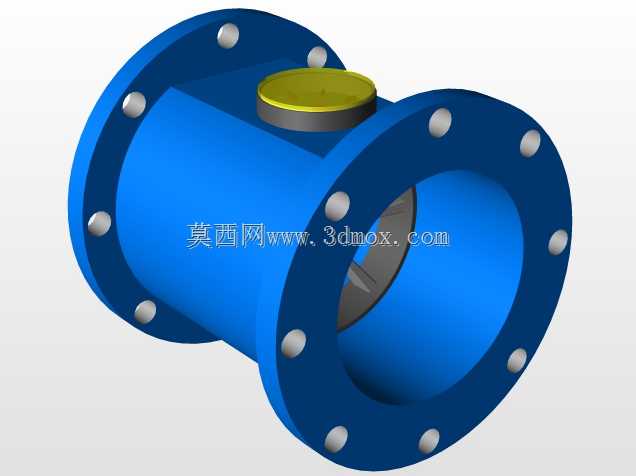

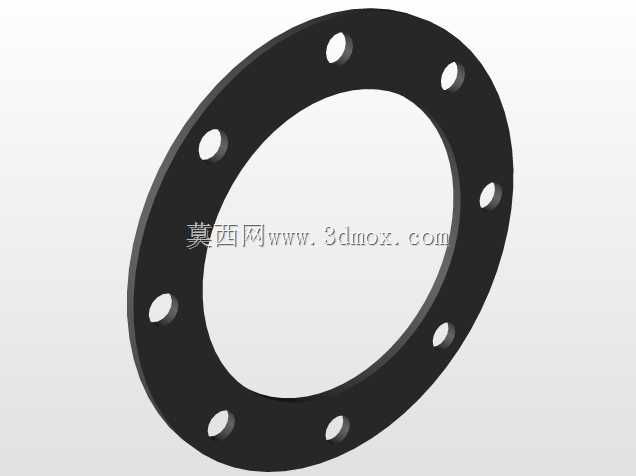

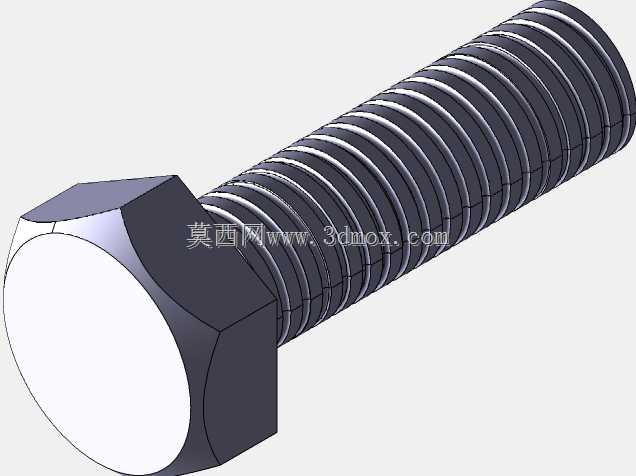

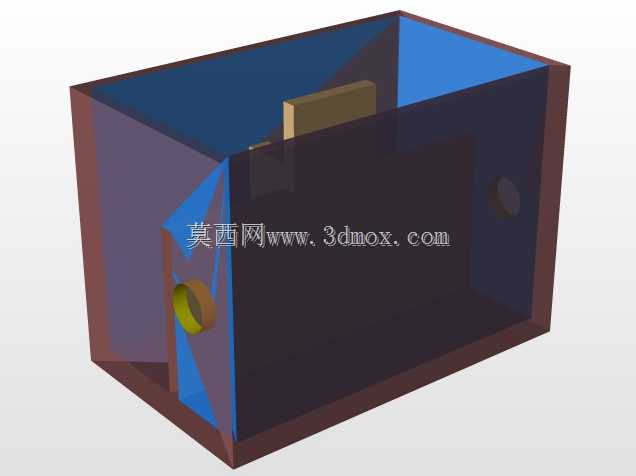

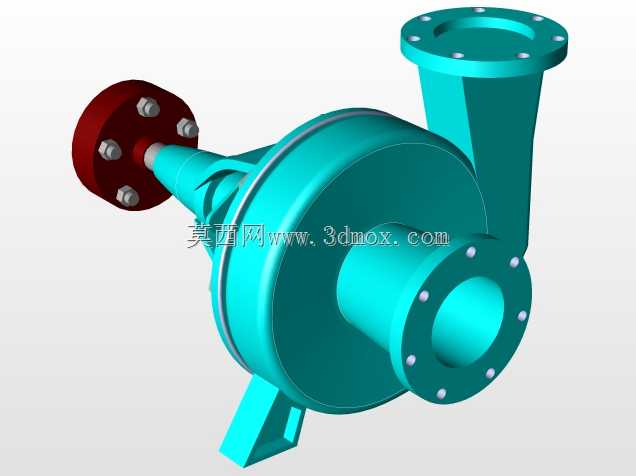

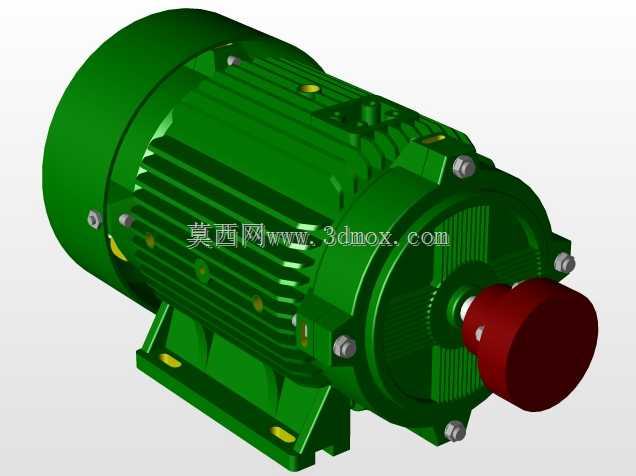

这套三维布局方案完整还原了地表水源水厂从取水到配水的全流程场地排布，核心围绕常规地表水处理工艺的功能分区逻辑搭建，可作为新建水厂前期规划、改扩建项目场地校核的直观参考载体。从工程落地视角看，布局首先锚定了原水接入端的场地边界，将取水提升设施布置在靠近原水输水方向的厂区边缘，缩短原水进厂的管线长度，减少水头损失，同时预留了原水水质应急监测装置的安装空间，避免后续加装设备时破坏现有管线排布。核心处理单元按照工艺流向依次排布，混凝反应、沉淀、过滤、消毒各构筑物之间的管线采用最短路径敷设，既减少了管材用量，也降低了工艺过程中的水头损耗，各构筑物周边预留了不小于1.5米的检修通道，满足设备吊装、日常巡检、滤料更换等作业的空间需求，其中过滤单元旁特意预留了反冲洗水泵、风机的设备安装区，与滤池的距离控制在管线沿程阻力最优的范围内，避免反冲洗压力损耗影响冲洗效果。清水储存与送水泵房布置在靠近出厂配水管网的厂区另一侧，与消毒单元直接衔接，处理达标后的水经消毒接触后直接进入清水池，再通过送水泵房加压输送至市政供水管网，送水泵房旁预留了变配电设施的独立区域，与水处理构筑物保持足够的安全防护距离，满足电气设备的防水、防潮安装要求。厂区内的辅助生产建筑，包括加药间、污泥处理设施、中控室、维修车间，均布置在主导风向的下风向区域，避免加药过程中的挥发性气体、污泥堆放产生的异味影响核心生产区的作业环境，加药间与混凝单元的药剂输送管线采用架空敷设，避开地面巡检通道，同时预留了药剂储罐的卸料作业空间，满足药剂运输车辆的转弯、停靠需求。场地内的工艺管线采用分色标识逻辑，原水管、沉淀水管、过滤水管、清水管、加药管、反冲洗管、排泥管分别对应不同的敷设路径，避免不同功能管线交叉干扰，所有管线的转弯、接驳位置均预留了阀门安装位，满足后期检修关断的操作需求。整体布局充分考虑了厂区的远期扩容空间，在核心处理单元的一侧预留了对应规模的处理构筑物建设用地，可根据后续供水需求增长直接加装设备，无需大规模调整现有管线与场地排布，同时厂区内部的道路形成环形通路，满足消防车辆、设备运输车辆的通行要求，道路转弯半径满足重型运输车辆的通行标准，各生产区域的地面标高根据场地排水坡度统一设置，避免雨季场地积水影响设备正常运行。
