T型接头滑块抽芯注塑成型模具结构

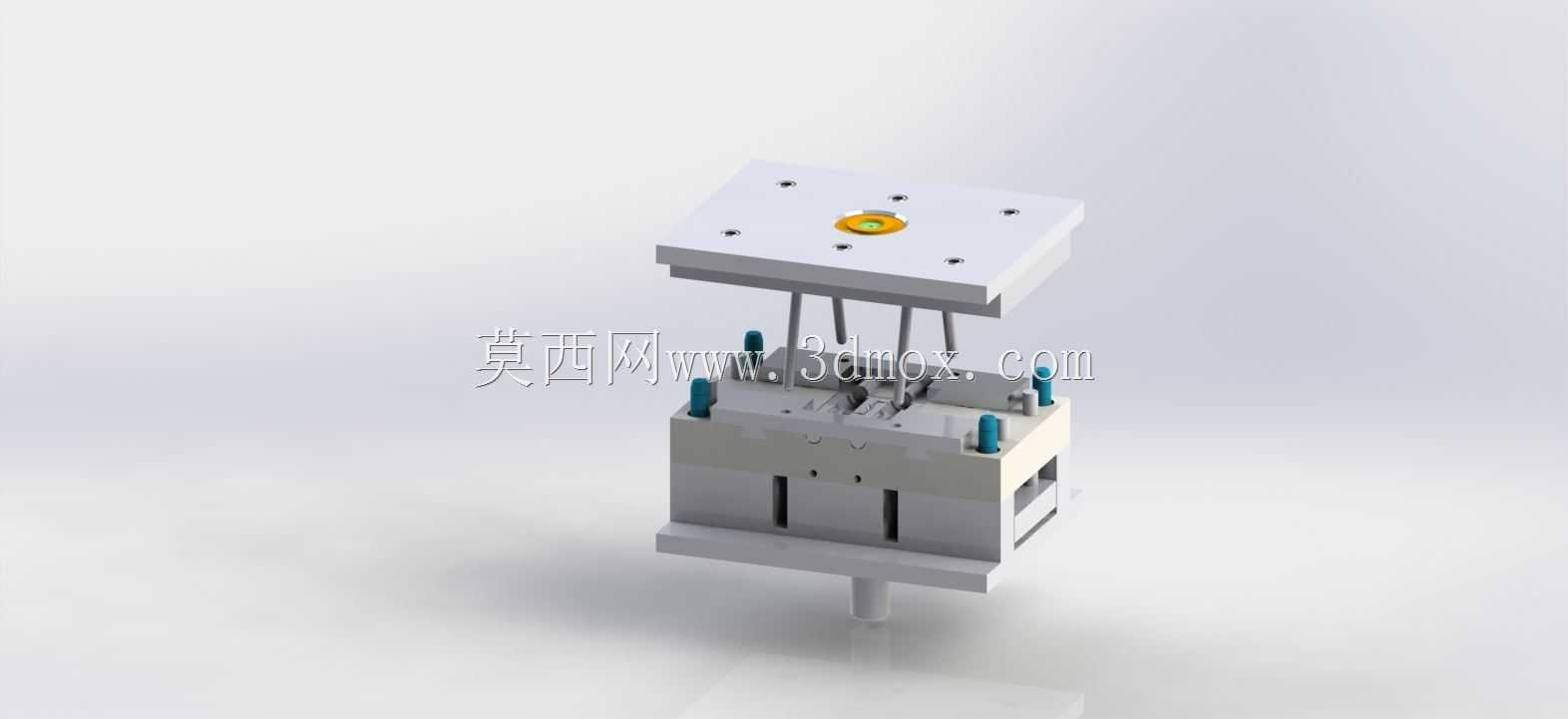

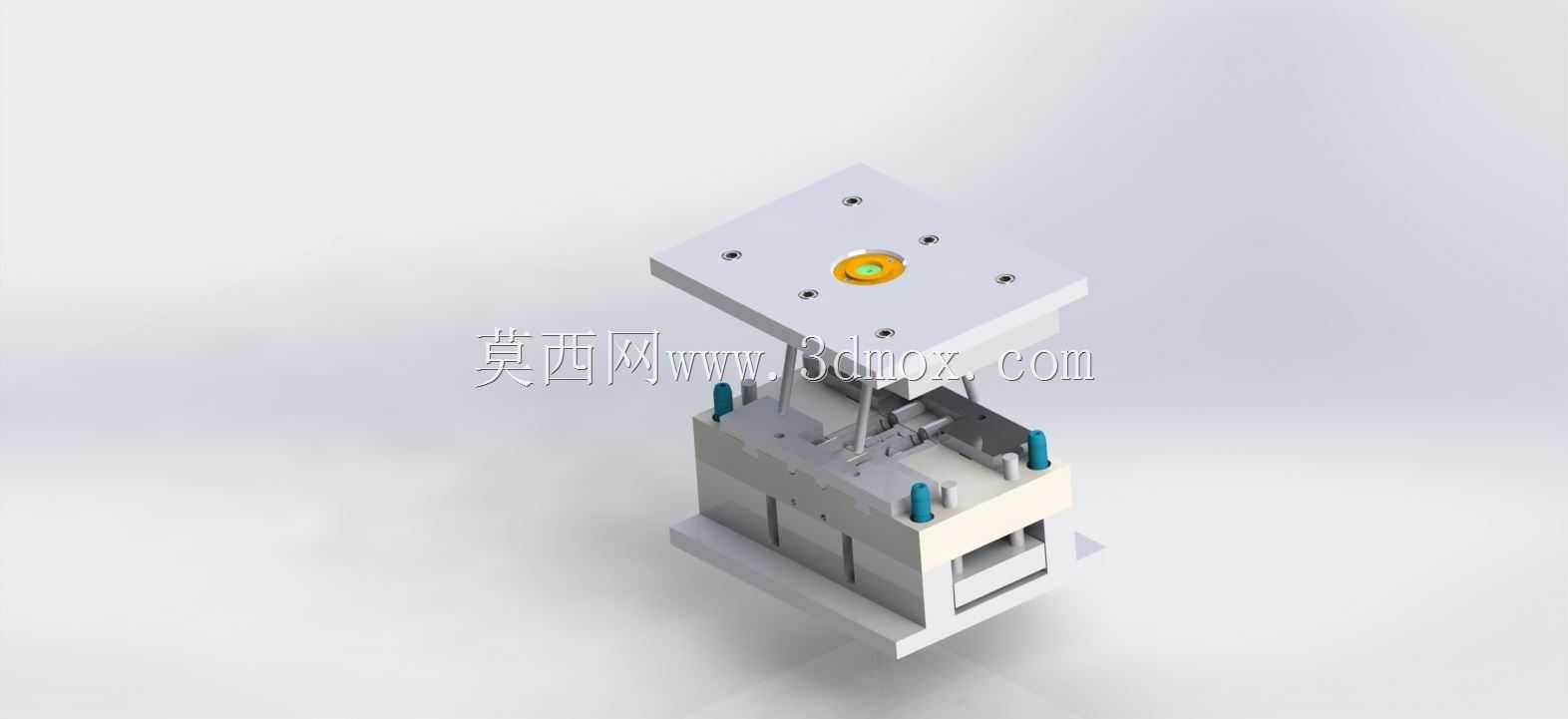

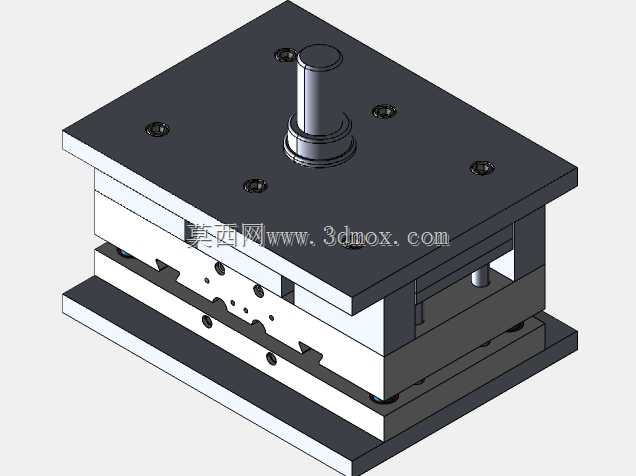

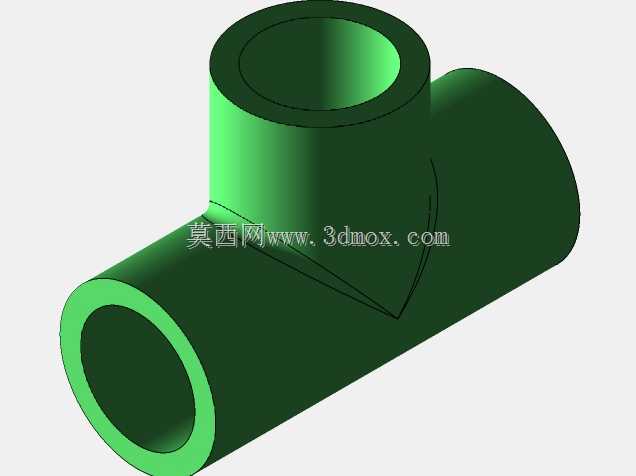

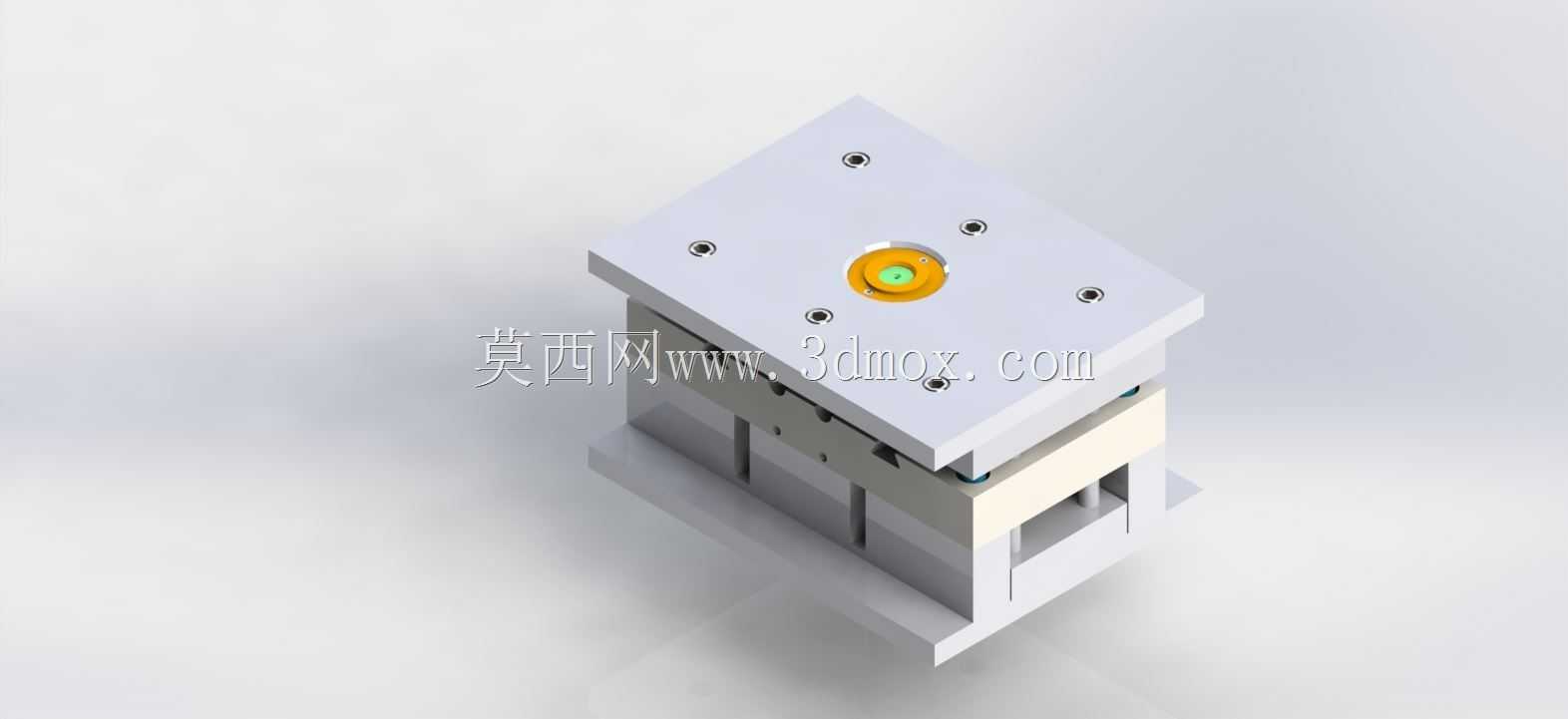

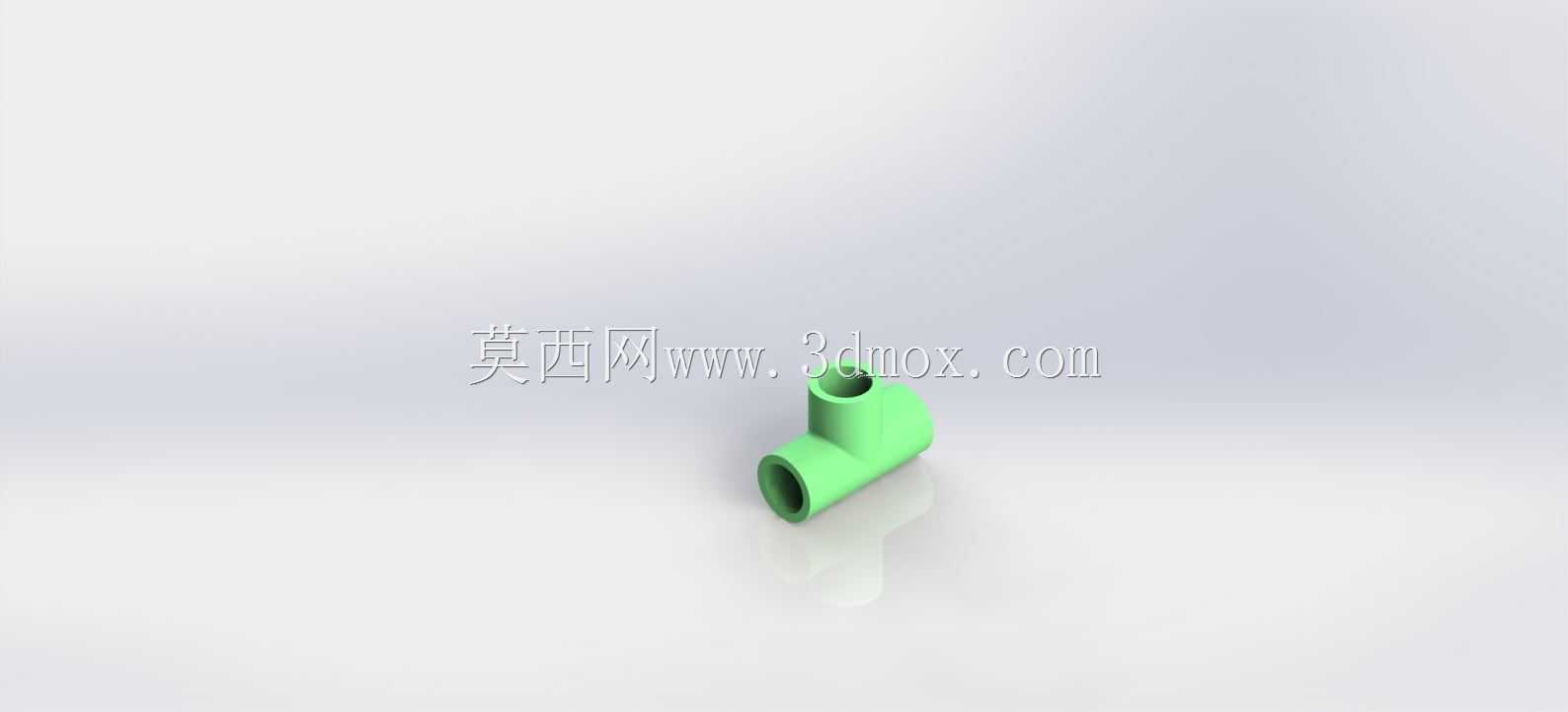

这套模具主要应用于流体管路连接领域的T型塑料接头批量注塑生产场景，在民用给排水、气动管路、小型液压传输系统的塑料接头加工环节中承担核心成型功能，能够一次性完成T型接头复杂内孔与外轮廓的注塑成型，避免多工序拼接带来的连接强度不足、尺寸公差超差问题，适配常见的热塑性塑料如PP、PE、ABS等材质的接头加工需求，可直接安装在标准卧式注塑机上完成连续化生产作业。从功能特性来看，这套模具采用滑块滑动抽芯结构，针对T型接头三个方向的通孔结构设计了独立的抽芯组件，开模过程中侧方滑块会在斜导柱的驱动下先完成侧向孔位的抽芯动作，避免顶出过程中成型件被型芯拉伤，保证接头内孔的光滑度与尺寸精度，满足管路连接时的密封配合要求；模具的浇注系统采用中心点浇口设计，进料口设置在接头顶面中心位置，能够保证熔融塑料在模腔内的流动均衡，减少成型件的熔接痕、缺料等缺陷，同时浇口残留小，后续修整工作量少。设计思路上，整套模具采用标准模架搭配定制成型镶块的结构，模架选用标准两板模规格，降低了模具的加工制造成本与后期维护难度，成型区域的镶块采用独立拆分设计，当局部出现磨损或需要调整接头尺寸时，仅需更换对应镶块即可，无需整体重做模腔；冷却回路围绕模腔与型芯均匀布置，能够在注塑保压完成后快速带走热量，缩短成型周期，提升生产效率，同时保证成型件各区域冷却速率一致，减少翘曲变形问题。在外形尺寸与安装边界上，这套模具的整体长宽尺寸适配200吨级以内的标准卧式注塑机安装参数，模具总厚度符合常见注塑机的最大模厚与最小模厚调节范围，顶出位置与注塑机的顶杆孔位完全匹配，无需额外加装过渡连接结构；模具的导柱导套设置在模架四角，合模时能够精准定位动定模，保证模腔的同轴度误差控制在0.02mm以内，满足T型接头的尺寸精度要求；侧向滑块的行程经过精准计算，抽芯完成后滑块不会与模具其他运动部件产生干涉，同时滑块的锁紧面采用楔紧块结构，注塑过程中能够承受熔融塑料的侧向压力，避免滑块移位导致的成型件飞边问题。模具的顶出系统采用顶杆顶出结构，顶杆均匀分布在接头的边缘位置，顶出过程中受力均衡，不会顶伤成型件表面，同时顶杆的复位采用弹簧配合复位杆结构，合模前即可完成精准复位，避免顶杆与定模碰撞损坏。
