冷模直接注射塑料注射成型模具盖结构

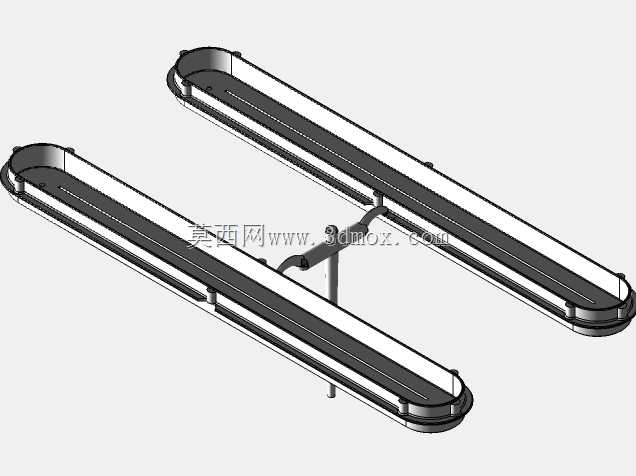

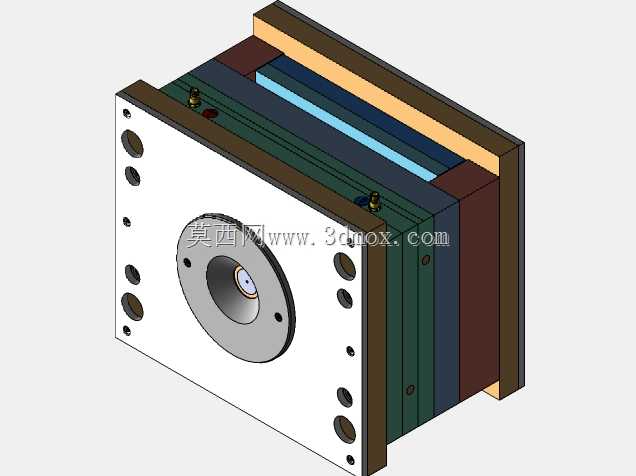

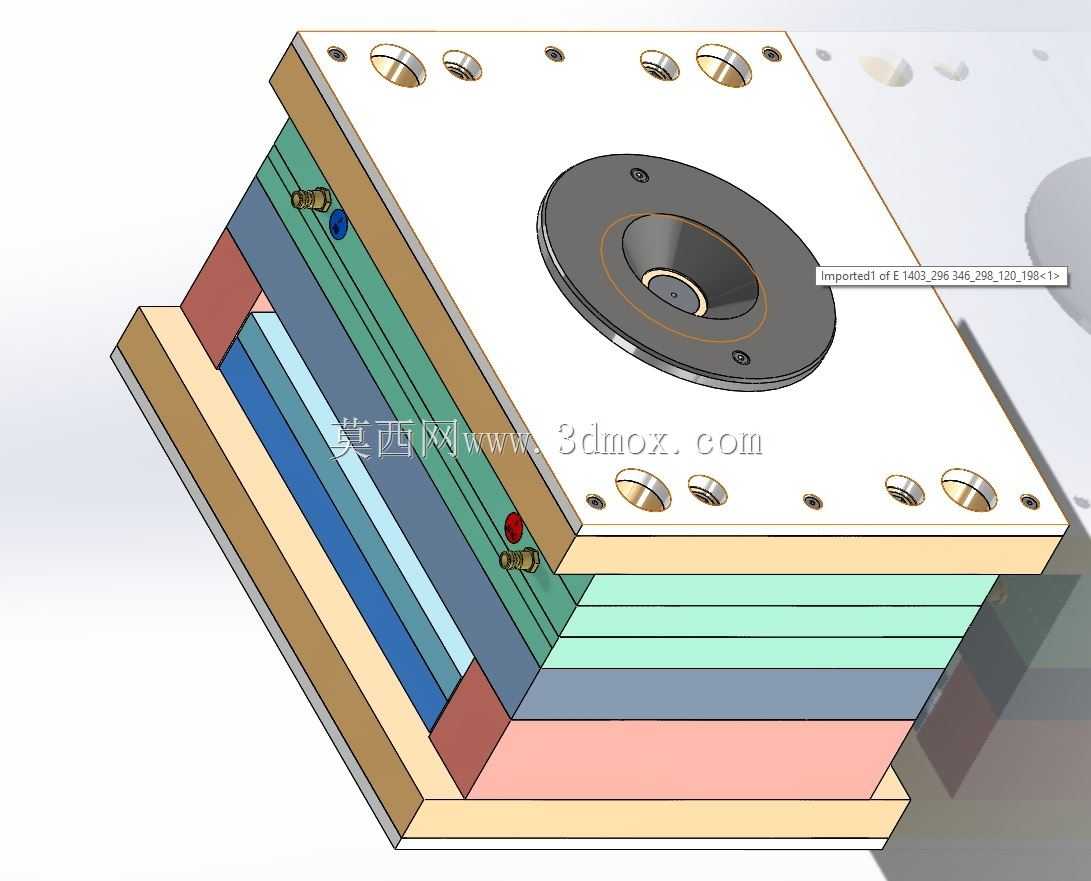

这套冷模直接注射塑料注射成型模具盖，是面向中小批量通用塑料件量产场景开发的核心模架配套部件，主要应用于日常消费塑料配件、小型家电结构件、通用工业塑料壳体的注射生产环节，承担模具顶部定位、浇口进料导向、模层压紧固定的核心作用，是整套冷流道注塑模具的顶部基准承载构件。在实际注塑生产场景中，该模具盖安装于整套叠层模架的最顶端，上接注塑机射嘴定位工位，下连多层叠放的流道板、型腔板、型芯板等模架组件，一方面要精准承接注塑机射嘴的注射压力，将熔融塑料均匀导入下层流道系统，另一方面要为整套叠层模架提供顶部的压紧基准，保证合模过程中各层模板的同轴度与贴合紧密度，避免生产过程中出现溢料、模层错位、浇口偏移等常见生产问题。从功能特性来看，该模具盖采用了中心对称的结构设计，中心位置设置了带定位台阶的浇口套安装位，可适配不同规格的标准浇口套，匹配注塑机射嘴的对接尺寸，保证射嘴与浇口套的同轴对接精度，减少注射过程中的料流压力损失；盖体四周均匀布置了多组导柱安装孔与紧固螺栓孔，孔位精度按照注塑模架的IT5级加工公差设计，可保证与下层导套、模板的精准配合，合模过程中无卡滞、错位问题；同时盖体上预留了冷却水路的外接接口位，可对接模温控制管路，实现生产过程中模具盖区域的温度恒定，避免浇口区域因温度不均出现料流冷凝过快、拉丝、浇口残留过高的问题。在设计思路上，该结构充分考虑了冷流道模具的生产特性，摒弃了复杂的热流道温控结构，采用直接进料的冷浇口设计，大幅降低了模具的制造成本与后期维护难度，适配聚丙烯、聚乙烯、ABS等多种通用热塑性塑料的注射加工需求；叠层式的模层排布设计，可在单次合模行程中实现多腔排布，提升单模次的生产效率，同时各层模板之间设置了定位销与密封槽，保证流道的密封性与模板的重复定位精度。从安装边界来看，该模具盖的外形为矩形板式结构，四周安装孔的孔距与标准模架的安装尺寸完全匹配，可直接适配对应规格的标准冷冲模架，无需额外进行安装位的二次加工；中心浇口位的突出高度经过精准计算，既保证与注塑机射嘴的对接行程，又不会与注塑机的定模固定板产生安装干涉，盖体的整体厚度经过强度校核，可承受120MPa以内的注射压力而不出现形变，满足长期连续生产的结构强度需求。
