重型C形夹持工装结构设计展示

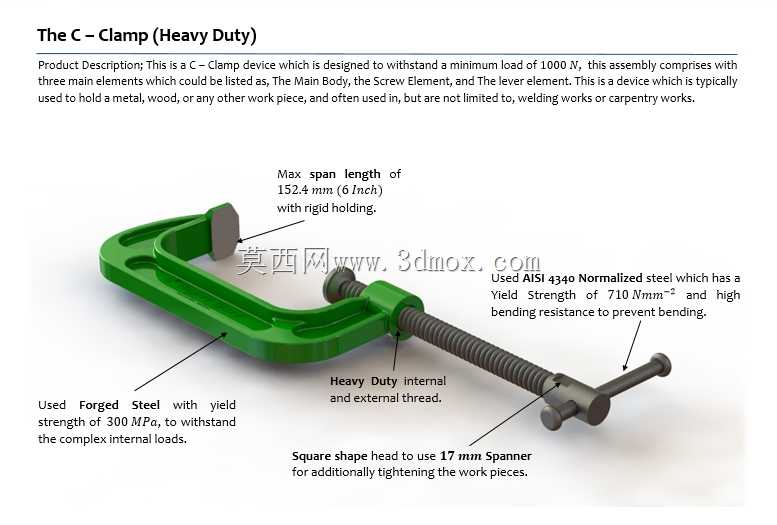

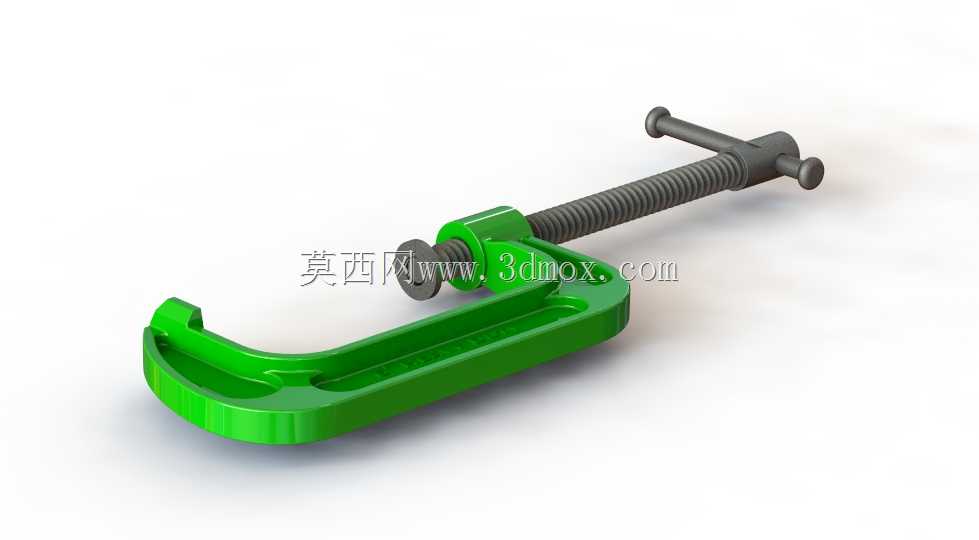

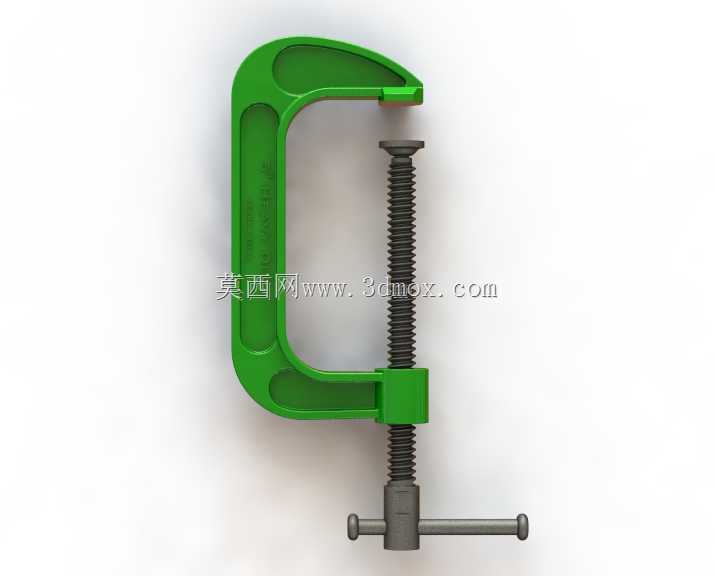

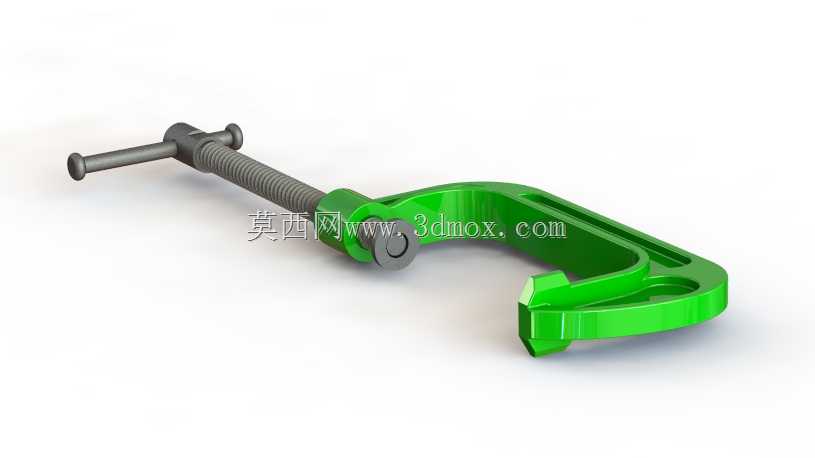

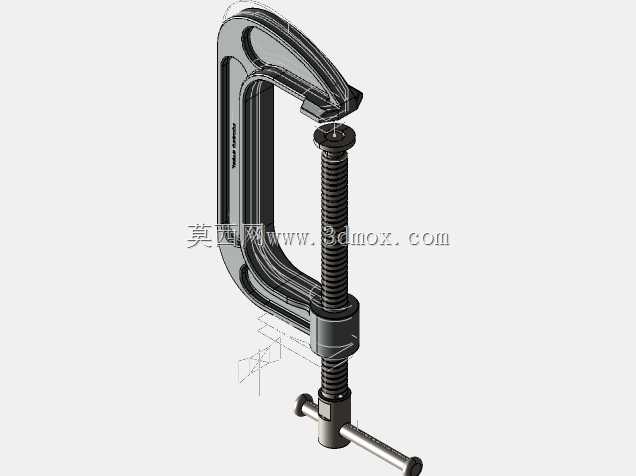

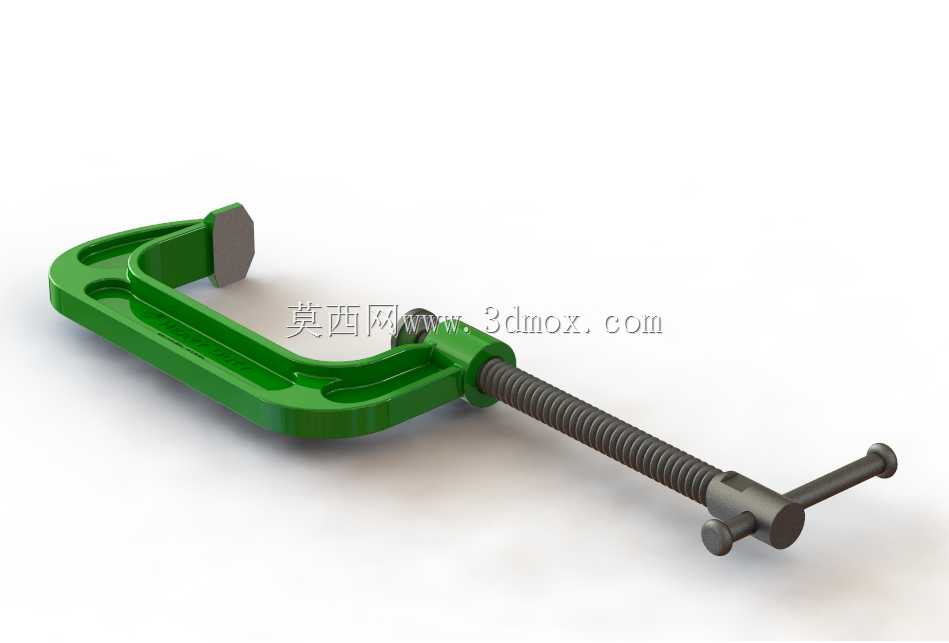

这款重型C形夹持装置是机械加工、构件装配场景中十分常用的手动夹紧工装，核心应用覆盖焊接工位的工件定位、木工加工的木料固定、金属件粘接装配的压合固定、小型零部件修配时的工件夹持等场景，能够在无外接动力的作业环境下提供稳定可靠的夹紧力，适配多类零散作业、临时装夹的使用需求。从功能特性来看，该装置可承受不低于1000N的额定夹持负载，整体采用C形开式框架结构，开口跨度能够覆盖常规厚度的金属板材、木方、型材等加工对象，框架主体采用弧形过渡的厚壁结构设计，在夹紧受力时能够均匀分散应力，避免局部应力集中导致的框架变形或断裂，保障长期重载使用下的结构强度。装置的核心夹紧执行部件为梯形传动螺杆，配合T型转动手柄，操作人员无需额外辅助工具，仅通过手动转动手柄即可实现夹持开口的快速调节与夹紧力的施加，螺杆端部设置有平压头，压头与工件接触面为平整端面，能够在夹紧时增大与工件的接触面积，避免压伤工件表面，同时压头与螺杆采用活动连接结构，夹紧过程中压头不会随螺杆同步转动，减少对工件表面的摩擦剐蹭。从设计思路层面，该装置将整体结构拆分为C形主体框架、传动螺杆组件、操作杠杆手柄三个独立单元，各单元之间采用标准化的螺纹连接结构，既便于生产加工时的零件成型，也方便后期使用过程中易损件的更换维护；C形框架的背部采用外凸弧形轮廓，在保证结构刚性的前提下尽可能减轻整体自重，同时框架的固定端与活动压头保持同轴度设计，确保夹紧力沿直线传递，避免夹紧时工件出现偏移滑脱。在外形与安装边界方面，该装置整体为长条形开式结构，无额外外凸的复杂结构，存放时可平稳放置在工作台面或工具柜内，使用时无需额外固定安装，仅需将C形开口跨接在待夹持工件的对应位置，转动手柄即可完成装夹，适配不同厚度工件的夹持需求，无论是平面板材的拼接夹持，还是异形构件的辅助定位，都能够提供稳定的夹紧支撑，在小型维修、单件加工作业场景中具备极强的实用性。
