腰圆形双接口管路连接法兰座

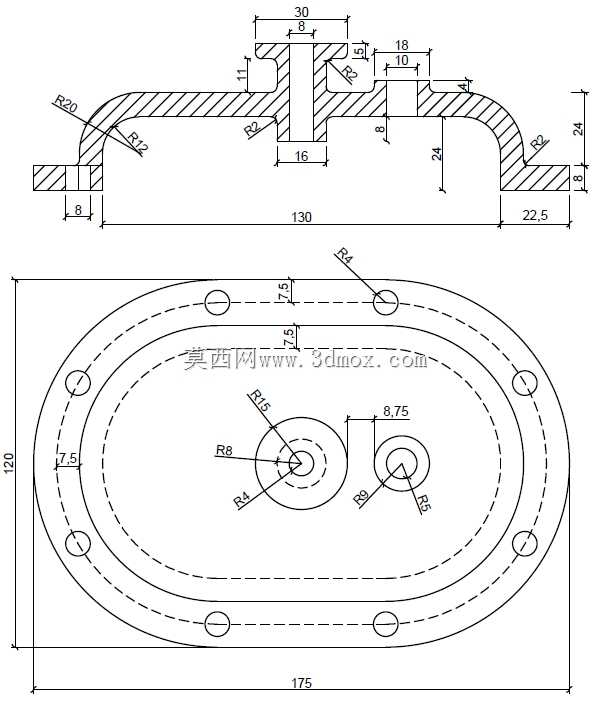

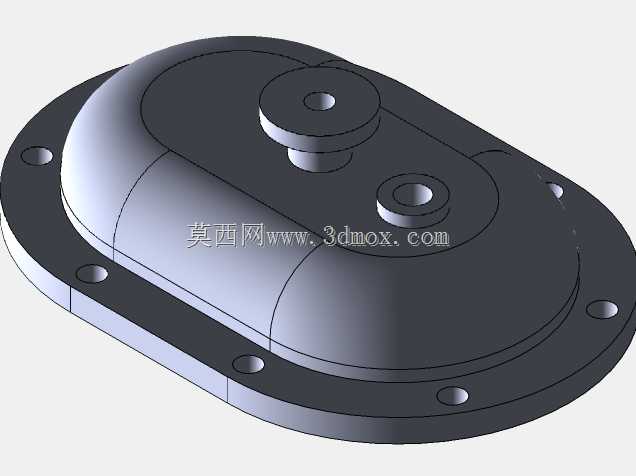

这款腰圆形双接口法兰座是流体输送管路系统中常用的刚性连接构件，主要应用在中小通径的液压油路、低压给排水、气动控制管路的布设场景中，承担管路对接、转向支撑、端口密封的核心作用，常见于小型液压站阀块外接端口、设备内部冷却循环管路、实验室气路分接单元等安装位置，能够为管路对接提供稳定的刚性支撑面，避免管路运行过程中因流体脉动、设备振动出现接口松脱、密封失效的问题。产品整体采用一体化铸造成型后机加工的工艺思路，主体轮廓为长圆形腰环结构，这种非对称的轮廓设计能够在有限的安装空间内，同时容纳两个不同通径的管路接口，相比传统圆形法兰能够节省约30%的横向安装空间，适配设备内部紧凑的布管需求。从结构设计来看，主体底座的总长度为175mm，总宽度为120mm，底座上沿腰环轮廓均匀布置了8个安装固定孔，固定孔距离底座外边缘的距离为7.5mm，安装时可通过对应规格的螺栓将法兰座整体固定在设备壁面、阀块表面或者安装支架上，均匀分布的固定孔能够让压紧力均匀覆盖密封接触面，避免局部应力集中导致的密封垫压偏、渗漏问题。底座上方设置两个凸起的对接接口，主接口位于底座中心位置，接口总高度为30mm，接口根部设置R12的圆弧过渡结构，能够有效降低接口根部的应力集中系数，提升构件在承压状态下的结构强度，避免长期受压出现根部开裂的问题；副接口距离主接口中心的横向距离为18mm，接口高度略低于主接口，两个接口的内径尺寸根据对接管路的通径做了匹配设计，接口端面均加工有密封槽结构，安装时可搭配O型密封圈或者密封垫片实现端面静密封，满足不同压力等级管路的密封需求。底座两侧延伸出弧形弯臂结构，弯臂的外轮廓采用R20的大圆弧过渡，弯臂末端设置厚度为8mm的安装边，安装边上预留对应的管路避让槽，能够让外接管路平滑过渡对接，减少管路弯折角度，降低管路内部的流体阻力。弯臂与主体底座的连接处设置R4的圆角过渡，避免加工和使用过程中出现应力开裂的问题。整个构件的所有锐边均做了倒钝处理，安装过程中不会划伤操作人员，也不会损坏外接管路的防护层。在实际安装使用时，需要先确认安装面的平面度满足密封要求，将对应规格的密封垫放置在法兰座与安装面之间，按照对角顺序逐步拧紧固定螺栓，避免单侧压紧导致密封失效；对接管路时需要保证管路与接口的同轴度，避免强行对接给接口带来额外的侧向应力，影响构件的使用寿命。这款法兰座的结构设计充分考虑了紧凑空间内的双管路对接需求，兼顾了结构强度、密封性能和安装便利性，能够适配多种低压流体输送场景的安装要求。
