焊接检测用桥式凸轮规结构设计

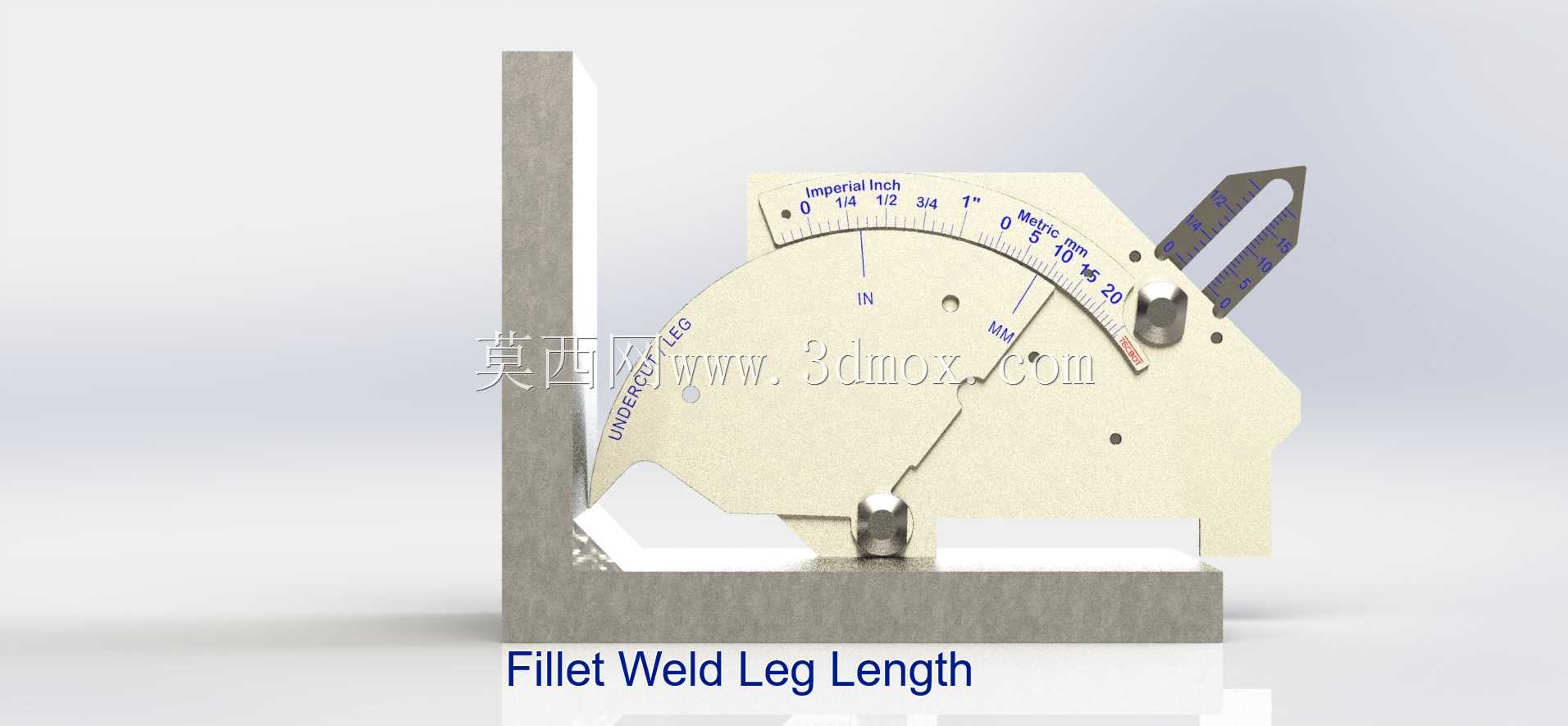

这款桥式凸轮规是面向焊接质量检测场景开发的专用手持式测量器具，主要应用于压力容器、钢结构、船舶制造、管道工程等涉及焊接作业的生产与质检环节，用于完成焊道成型尺寸、焊件装配间隙、坡口角度、焊缝余高、错边量等核心焊接参数的现场快速测量，帮助质检人员快速判定焊接质量是否符合工艺规范要求，是焊接工序质量管控环节不可或缺的便携检测工具。在实际作业场景中，质检人员无需携带多件不同功能的测量器具，单靠这一件凸轮规即可完成绝大多数常规焊接参数的检测，大幅降低户外、高空、狭窄作业空间内的检测工具携带负担，提升现场质检的作业效率。从功能特性来看，该量规集成了多组不同量程的线性刻度与角度刻度，可覆盖0到60毫米范围的线性尺寸测量，以及45度、60度等常用焊接坡口角度的核验，搭配可灵活转动的凸轮式测量触臂，能够紧密贴合不同形态的焊缝表面，无论是平焊、角焊还是对接焊的焊道成型面，都能通过触臂的自适应转动实现稳定贴合，避免因测量面贴合不严导致的读数误差。量规本体上设置的多组基准定位边，可在测量时快速抵靠在焊件母材表面，为测量提供稳定的定位基准，无需额外辅助定位即可完成单人单手操作，适配现场快节奏的质检需求。从设计思路层面，这款量规采用桥式主体结构，整体以薄型高强度合金板材作为基体，在保证结构刚性、避免长期使用出现形变影响测量精度的前提下，尽可能压缩整体厚度与重量，让手持操作的握持感更轻便；所有刻度标识采用蚀刻工艺加工在基体表面，不会因长期摩擦接触出现刻度磨损模糊的问题，延长工具的使用寿命；转动连接部位采用精密铆接结构，既保证触臂转动顺滑无卡滞，又不存在多余的松动旷量，确保测量时的位置稳定性。从外形尺寸与安装边界来看，该量规整体为手掌大小的不规则片状结构，最大轮廓尺寸可轻松放入工作服口袋或小型工具包内，无外凸的尖锐棱角，日常携带不会刮蹭衣物或划伤操作人员；所有转动部件均采用内嵌式安装设计，没有突出的连接轴端，在狭窄的焊缝间隙、管道内壁等受限空间内作业时，不会出现结构卡滞，能够顺利伸入检测位置完成测量。量规的测量基准边经过精磨处理，平面度与直线度均满足测量精度要求，可适配不同厚度的钢板、管材等常见焊接母材的测量定位需求，无需针对不同母材规格调整测量基准。
