龙门式数控特兹加加工设备结构

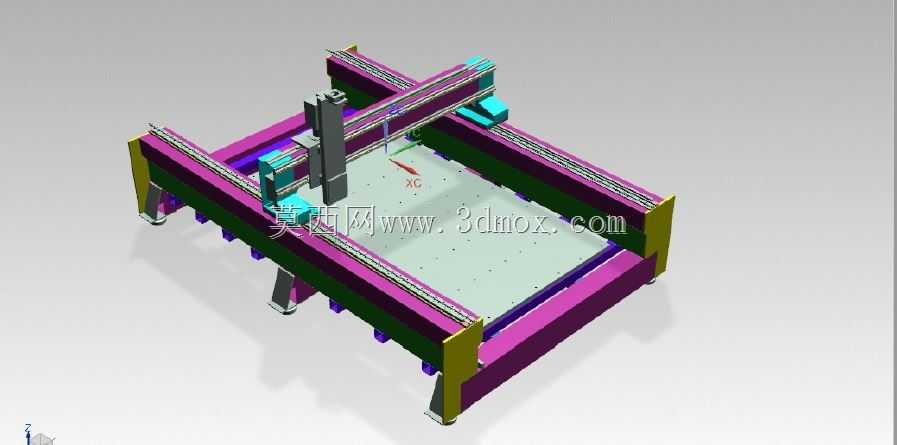

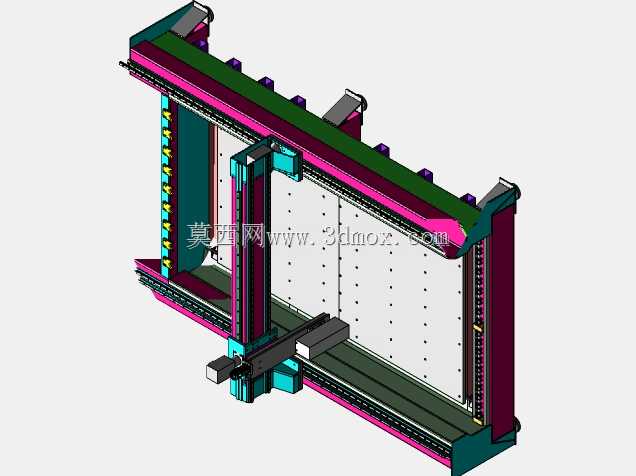

该设备为龙门架构的数控加工装备，主要面向大尺寸平面类工件的加工作业场景，常见于板材切割、模具粗精加工、大型金属构件平面铣削、非金属板材雕花裁切等生产环节，适配家具制造、广告标识加工、五金模具生产、工程机械零部件加工等多个领域的生产需求，可覆盖从亚克力、密度板等非金属材料到铝合金、低碳钢等常见金属材料的加工作业，能够在一次装夹的前提下完成平面铣削、钻孔、镗孔、轮廓切割等多工序加工，有效减少工件多次装夹带来的定位误差，提升大尺寸工件的加工精度与生产效率。设备整体采用龙门双驱对称结构设计，两侧纵向导轨沿床身长度方向平行布置，横梁架设于两侧纵向滑座之上，可沿纵向导轨实现全行程平稳移动，横向滑座搭载加工主轴沿横梁导轨做横向进给，主轴滑枕则可沿竖直方向完成进给运动，三个轴向的传动均采用精密直线导轨搭配滚珠丝杠的传动组合，配合伺服驱动系统实现高精度的位移控制，保障加工过程中的运动平稳性与定位精度。床身部分采用整体框架式焊接结构，经过时效处理消除内应力，避免长期使用过程中出现结构变形，工作台面布置有密集的装夹定位孔位，可适配不同规格的工装夹具，满足不同尺寸工件的装夹固定需求，工作台的承载能力经过强化设计，可承载大重量的重型工件进行加工作业。设计过程中充分考虑了设备的安装边界与操作空间，两侧纵向导轨的外伸支撑脚采用可调节水平的支撑结构，可适配车间地面的不平整工况，设备整体的安装预留空间需覆盖床身全行程范围，同时预留两侧操作维护通道与后端电气柜安装空间，横梁的高度设计兼顾了大厚度工件的加工空间与主轴的刚性表现，避免主轴悬伸过长影响加工刚性。设备的走线采用拖链内置式布置，所有传动线缆与气路管路均收纳于防护拖链内部，避免加工过程中切屑、切削液对管线造成损伤，导轨部位配备有伸缩式防护挡板，可阻挡加工产生的切屑与粉尘进入导轨传动面，延长核心传动部件的使用寿命。主轴部分采用高转速水冷主轴单元，可根据不同加工材质与工艺需求调整转速参数，适配不同刀具的切削线速度要求，设备的润滑系统采用集中自动润滑设计，可定期对各导轨、丝杠传动面进行定量润滑，降低日常维护的工作量，保障设备长期运行的精度稳定性。
