航模单叶螺旋桨配套动力组件设计

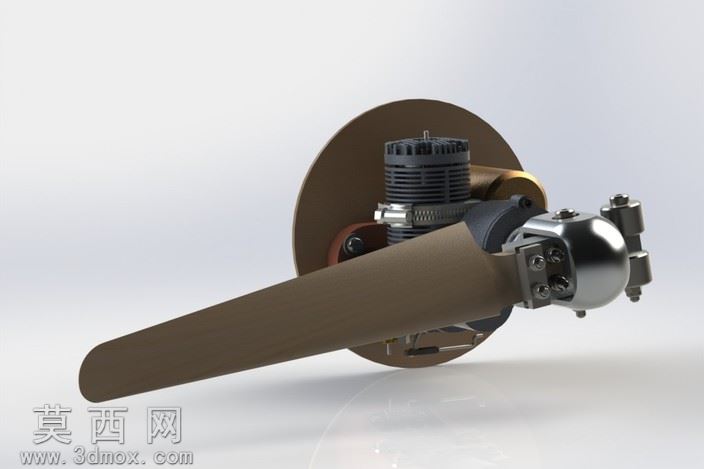

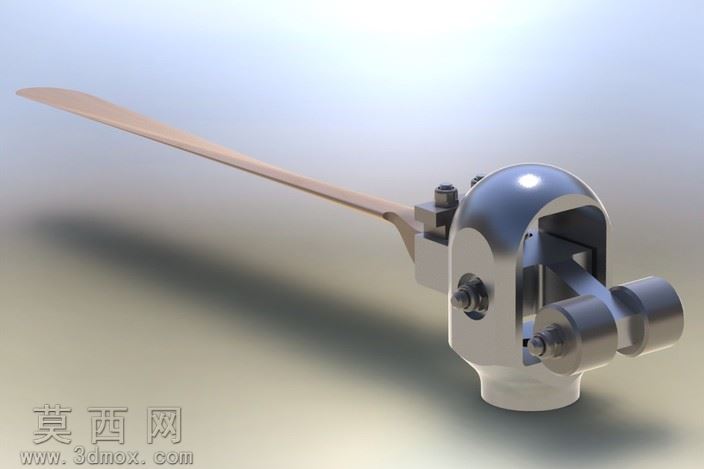

本作品为适配遥控航模的单叶片螺旋桨配套动力组件三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对单叶螺旋桨的气动外形进行曲面构建，通过放样、曲面剪裁、曲率连续检查等操作，还原桨叶从根部到梢部的翼型渐变特征，保证桨叶表面曲面顺滑无褶皱，匹配航模飞行时的气动效率需求。动力部分还原了航模用活塞式引擎的完整结构，包含散热鳍片组、气缸主体、曲轴输出端、固定安装座等细节，建模时对散热鳍片采用线性阵列配合等距偏移的方式，保证鳍片间距均匀、厚度一致，还原真实引擎的散热结构特征；引擎与螺旋桨的连接部位设计了专用金属夹头结构，通过凸台定位、螺栓孔阵列的方式，实现桨叶与输出轴的可靠固定，夹头部位做了圆角过渡处理，避免应力集中问题。渲染阶段针对不同部件匹配对应材质：螺旋桨桨叶采用哑光棕褐色航空层板材质，调整表面粗糙度参数还原木质复合材料的哑光质感，添加细微的纹理凹凸模拟层板的纤维走向；引擎主体散热鳍片、气缸部位采用深灰色磨砂金属材质，模拟铸铝引擎的表面质感，金属夹头、螺栓等紧固件采用抛光镀铬金属材质，调高反射参数突出金属件的光亮质感；引擎后部的导流挡板采用深棕色哑光塑料材质，与金属部件形成质感区分。场景搭建采用浅灰色无缝背景，添加柔和的环境光与主光源，主光源从侧上方打亮组件，突出桨叶的曲面弧度与引擎的结构层次，阴影采用软阴影参数，避免生硬阴影破坏整体展示效果。设计思路上，针对单叶螺旋桨的动平衡特性，在桨叶对侧的引擎部位做了对应配重结构的预留，保证组件高速旋转时的动平衡性能，整体结构可直接用于航模设计的方案验证、3D打印样件制作，也可作为航空动力类教学演示的三维参考素材，各部件间保留了合理的装配间隙，可实现虚拟装配演示，清晰展示动力从引擎输出到螺旋桨旋转的传动逻辑。
