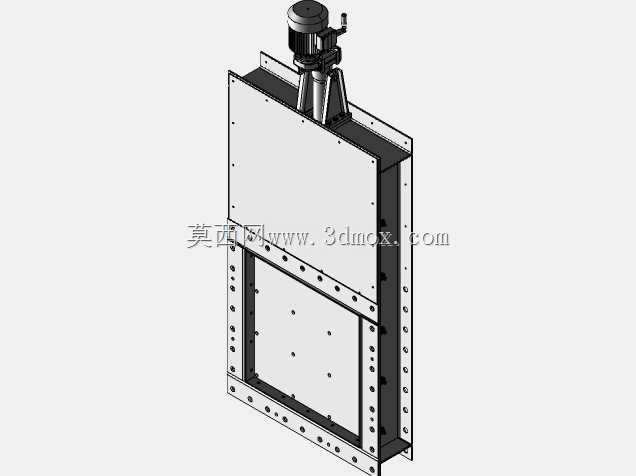

炼钢厂用电动矩形滑动闸门结构设计

这款矩形滑动门主要应用于炼钢厂生产流程中的物料通断管控环节，可安装在料仓出料口、除尘风道接口、物料输送溜槽的衔接位置，承担干散物料、含尘气流的截断与导通功能，适配冶金生产现场高温、多粉尘、物料颗粒冲刷的严苛作业环境，能够在生产流程切换、设备检修、料流调节时快速完成通道的封闭与开启，避免物料泄漏、粉尘外溢，保障生产作业的有序开展。

从功能特性来看，该滑动门采用顶部直驱的动力布局，驱动单元直接安装在闸门框架顶部，通过传动结构带动闸板沿框架内侧的导向结构做垂直方向的直线往复运动，相比侧驱式闸门结构更紧凑，传动路径更短，启闭过程的动力损耗更低，闸板运行的同步性更好，不会出现偏卡、滞涩的问题。闸板与框架之间设置有密封结构，闭合状态下能够有效阻隔细颗粒物料与粉尘的穿透，适配炼钢厂散料输送、除尘系统的密封要求，同时闸板表面做了耐磨强化处理，能够长期耐受矿石、冶金渣等硬质散料的冲刷磨损，延长设备的实际使用寿命。

在设计思路上，整体采用模块化的框架式结构，外围框架通过螺栓拼接成型，四周预留有标准化的法兰安装孔位，可直接与现场的方形料口、风道法兰进行对接，不需要额外做过渡结构改造，安装适配性强。设计过程中充分考虑了现场的维护需求，驱动单元与闸板的连接采用快拆结构，后期更换密封件、维护驱动部件时不需要整体拆除闸门框架，能够大幅缩短现场检修的停机时间。导向结构采用内嵌式的耐磨导轨，避免粉尘、颗粒进入导向间隙造成闸板卡滞，同时在框架底部设置有积料导流斜面，不会出现细料堆积在闸板底部影响闭合精度的问题。

从安装边界来看，该滑动门整体为立式长方体结构，安装时仅需要预留对应尺寸的法兰对接空间与顶部驱动单元的维护操作空间，不需要额外的侧向操作空间，适合炼钢厂车间内空间紧凑的安装点位。闸板的行程与通道开口尺寸做了匹配设计，完全开启时闸板不会遮挡通流截面，不会影响物料的正常通过与气流的顺畅流通，闭合时闸板完全覆盖通流口，密封面的压紧力均匀，不会出现局部漏料的问题。整体结构的受力经过优化，框架采用加厚钢板焊接成型，能够承受料仓内物料的侧压力与风道内的风压负载，长期运行不会出现框架变形、闸板移位的问题，可稳定适配冶金行业连续化生产的作业需求。
