工业管道用手轮式法兰截止阀结构设计

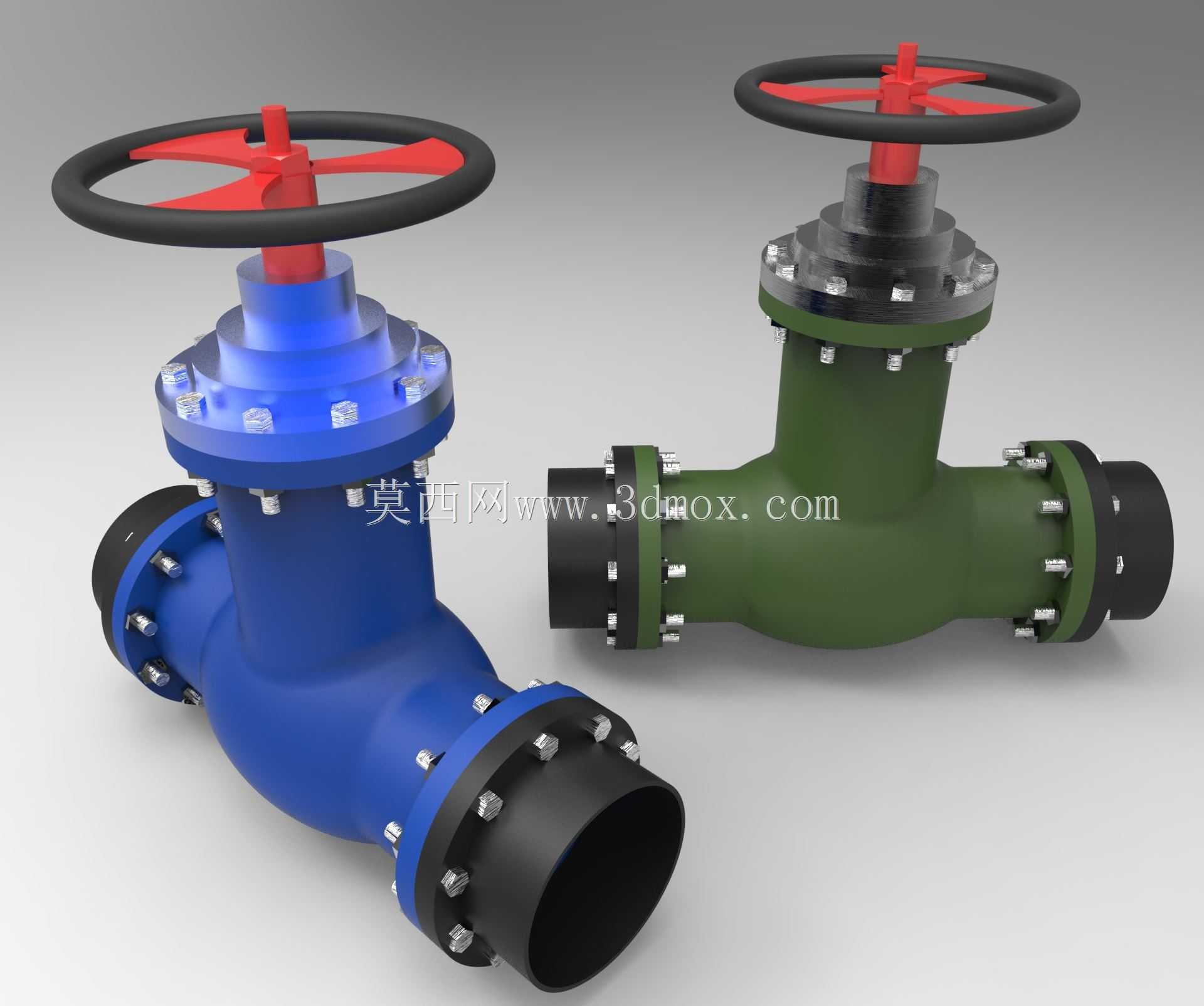

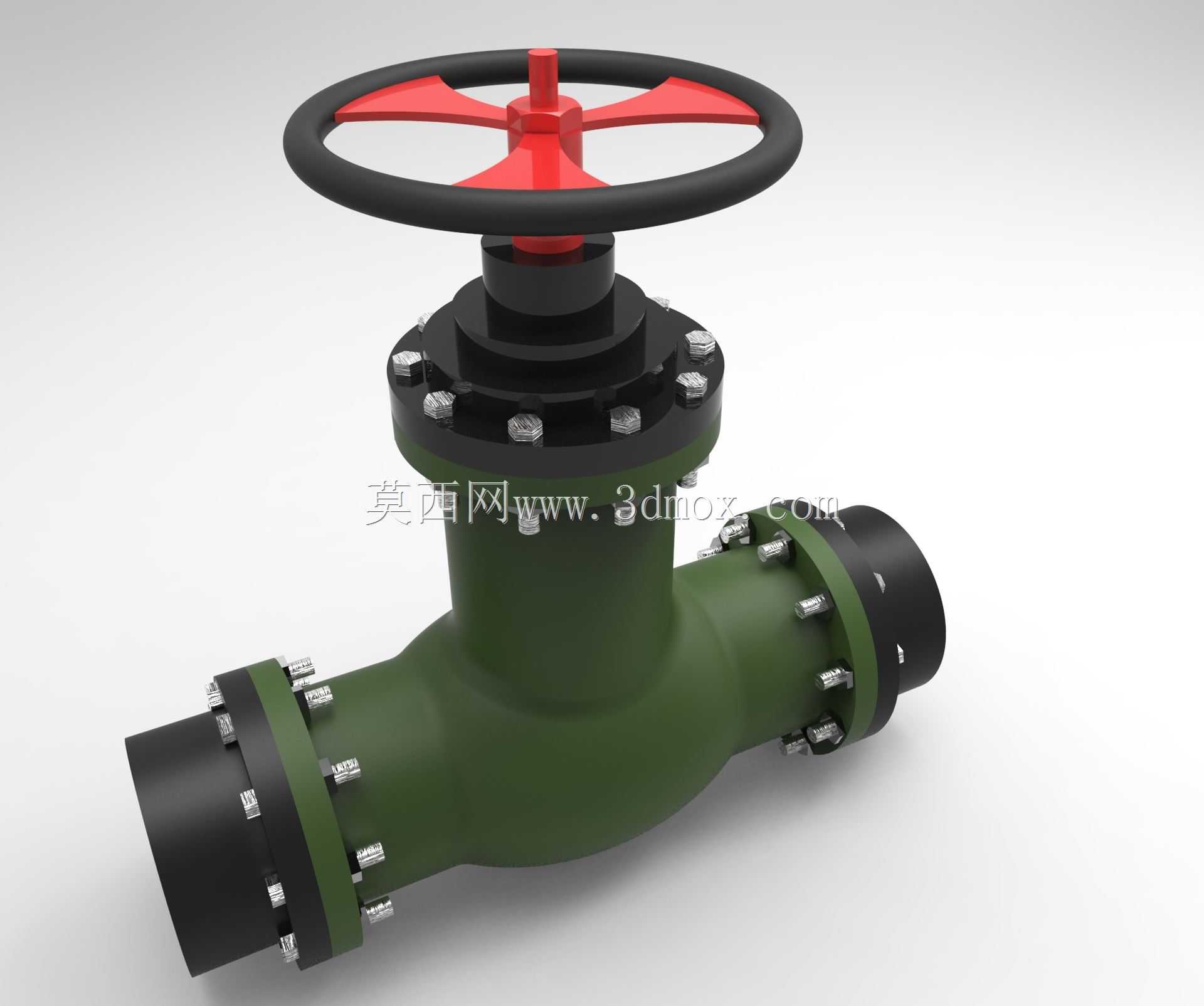

这款手轮驱动的法兰连接截止阀，主要应用于市政给排水、化工流体输送、暖通循环水系统、低压工业管网等场景，作为管路通断与流量调节的核心控制部件，可适配清水、低腐蚀性流体、常温循环介质的输送管控需求，能够在常规低压工况下稳定实现管路截流、开度调节功能，避免管路介质倒流、过量输送的问题，保障管网系统的运行可控性。该阀门采用直通式阀体流道设计，介质从阀体一端法兰进入，经过阀瓣密封面区域后从另一端法兰流出，整体流道阻力小，介质流通顺畅，不会出现过多的压损问题，适配常规工业管网的压力损失控制要求。阀体外部采用军绿色防护涂装，能够适应户外安装、车间架空铺设等场景的基础防腐蚀需求，阀体两端采用带螺栓组的法兰连接结构，安装时可直接与同通径的管路法兰对接，通过周圈均匀布置的螺栓锁紧实现密封固定，安装边界清晰，对接时无需额外加工焊接坡口，拆装维护便捷，可快速完成阀门的更换与检修作业。顶部的手轮采用黑色防滑轮圈搭配红色加强筋结构，操作时握持摩擦力充足，红色筋条可直观识别手轮旋转状态，操作人员可通过手轮的旋转圈数直观判断阀门开度，手轮下方的阀杆密封部位采用压盖配合多组螺栓锁紧的填料密封结构，可通过调整压盖螺栓的压紧力补偿填料磨损，避免阀杆部位出现介质泄漏问题。阀体与端盖、法兰压套的连接部位均采用周圈均匀分布的螺栓紧固结构，连接受力均匀，密封面贴合紧密，可承受常规低压工况下的介质压力冲击，不会出现连接部位渗漏的问题。整体结构设计兼顾了操作便捷性、安装适配性与运行可靠性，所有连接部件均采用标准化的紧固件设计，日常维护时可快速拆解更换密封件、阀瓣等易损部件，无需整体更换阀体，能够有效降低管网运维的成本，适配多数常规工业与民用流体输送管网的安装使用需求，安装时只需保障两端法兰与管路法兰同轴对齐，按对角顺序锁紧螺栓即可完成装配，操作门槛低，无需特殊专用工具即可完成安装与日常操作。
