西门子电机驱动精密回转工作台结构

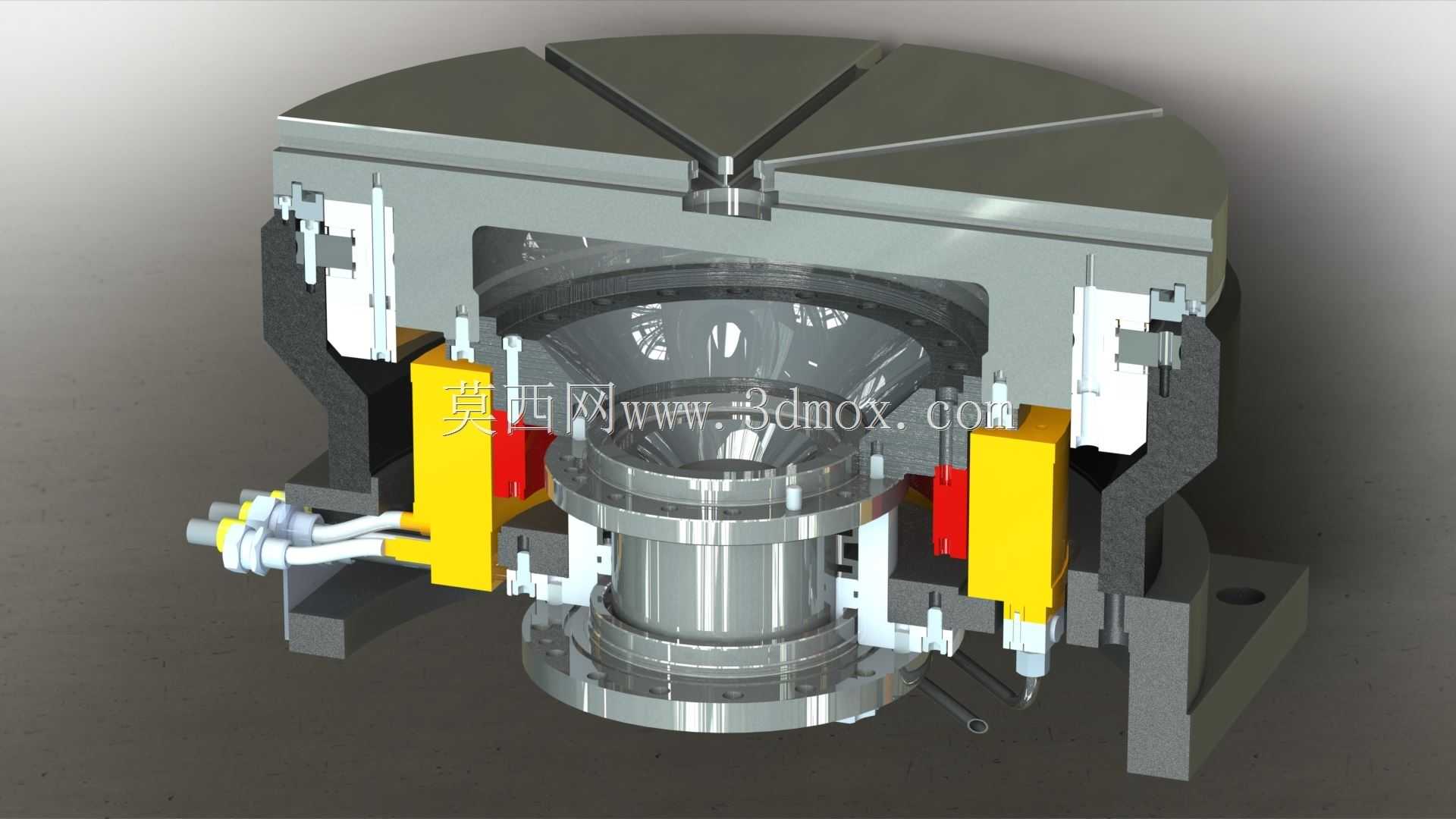

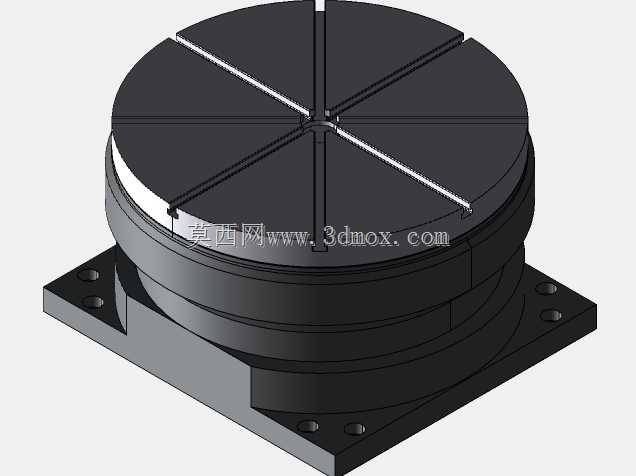

该回转转盘结构主要应用于精密加工、自动化装配、检测分选等工业场景，可作为数控加工中心的第四轴回转单元、自动化生产线的工件变位机构、高精度检测设备的载物回转平台，承担工件的周向分度、角度定位、回转进给功能，适配多工序连续加工、多面装配作业、圆周方向检测等生产需求，能够有效减少工件重复装夹次数，提升加工与装配的同轴度精度，降低人工换位操作的误差与劳动强度。整套结构采用集成化设计思路，将驱动单元、传动组件、回转支承、定位锁紧机构、载物台面整合为一体式总成，核心驱动采用西门子电机作为动力源，动力输出端通过传动结构传递至回转支承，带动顶部载物台面完成精准回转动作，结构内部设置有对应的导向与限位结构，可保障回转过程的同轴度，避免径向窜动影响定位精度。载物台面采用等分T型槽布局，可适配不同规格的工装夹具安装，满足不同外形尺寸工件的装夹固定需求，台面做了加厚处理，可承载大重量工件的静载与回转过程中的动载，避免重载下台面变形影响加工精度。结构外侧设置的黄色组件为锁紧与检测单元，可在转盘完成角度定位后执行锁紧动作，抵消加工过程中的切削力，防止台面出现偏移，同时可实时反馈回转位置信号，保障分度精度的稳定性。整套结构的安装边界采用底部法兰式安装设计，安装基面设置有对应的定位销孔与螺栓连接孔，可直接固定在设备机架或工作平台上，无需额外设计复杂的安装转接结构，外部管路与接线接口统一布置在结构侧下方，方便现场布线与气液管路连接，整体结构紧凑，在保障回转行程与承载能力的前提下，尽可能压缩了轴向与径向尺寸，可适配安装空间有限的设备改造与新设备集成场景。内部传动区域做了密封防护设计，可阻挡加工过程中的切屑、切削液、粉尘进入传动腔体，延长内部组件的使用寿命，降低日常维护的频次，各零部件均采用模块化拆分设计，后期易损件更换时无需拆解整个总成，可快速完成维护作业，适配工业现场长时间连续运行的使用需求。
