带襟翼剔除结构重力进料金属检测装置

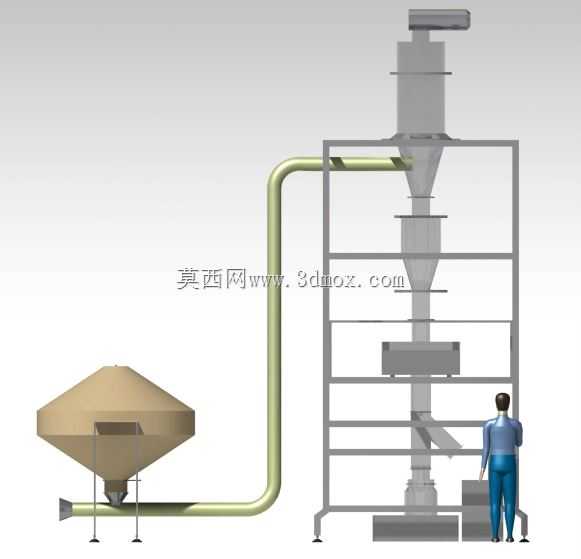

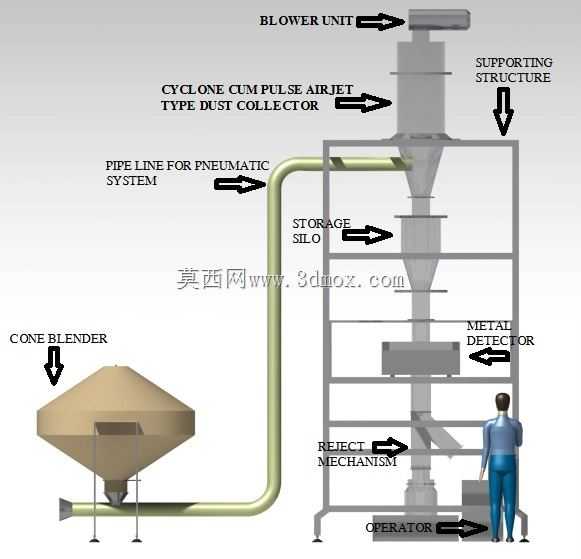

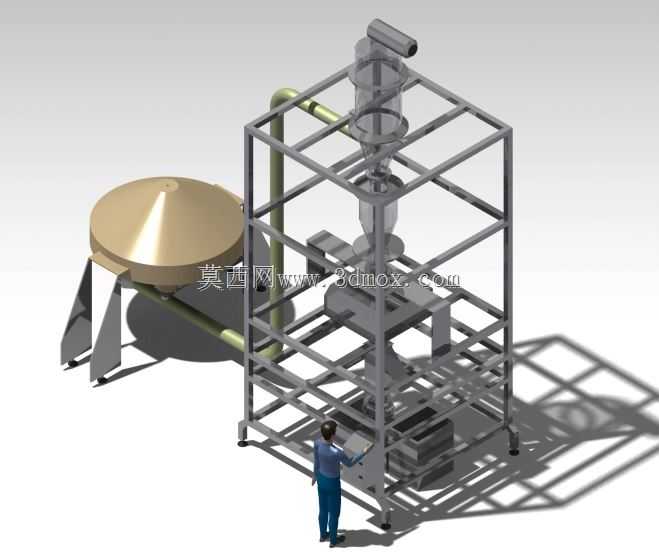

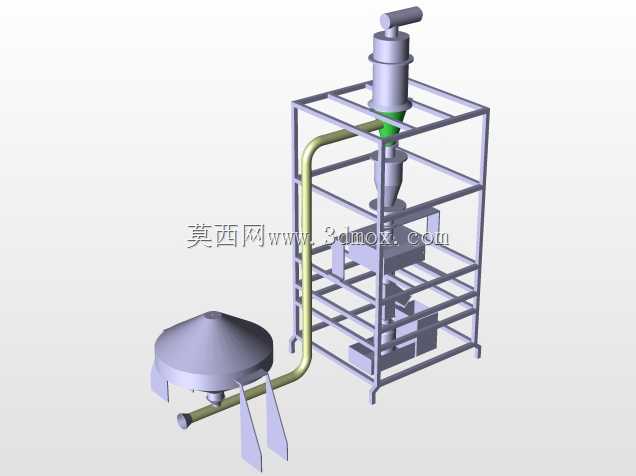

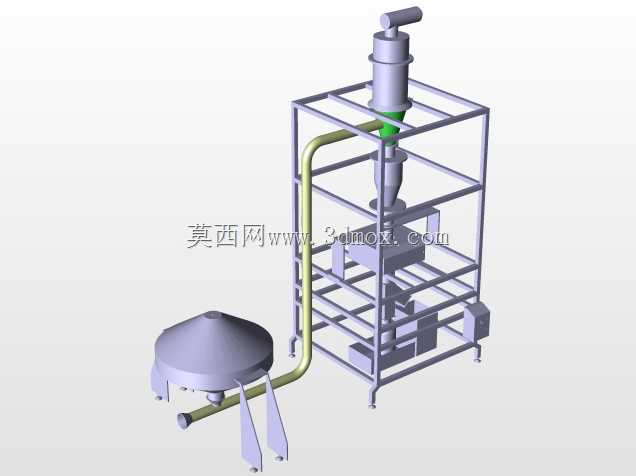

该设备主要应用于饲料、粮食、粉体颗粒加工等连续化生产场景，部署在物料重力输送的管路节点位置，无需额外配置水平输送机构即可完成在线金属杂质检测与剔除作业，适配散料、颗粒料、粉状料等多种靠重力下落的来料形态，可有效拦截混入物料中的铁、非铁金属、不锈钢等各类金属杂质，避免后续加工设备被金属异物损坏，同时保障成品物料的纯度符合生产质量要求。设备整体采用方管搭建的开放式框架结构，框架预留了充足的操作与维护空间，侧面设置的操作位可方便现场人员完成参数调整、日常清洁与易损件更换作业，整体安装边界适配常规车间层高，底部配置可调支撑脚，可根据现场地面平整度调整设备水平度，无需复杂的预埋固定即可完成安装部署。设备的进料端采用锥斗式接料结构，可与上游的储料、放料管路直接对接，物料依靠自身重力依次经过检测通道、剔除工位，检测模块采用环绕式布局，可对下落料流进行全截面覆盖检测，不存在检测盲区，当检测到金属杂质时，襟翼式剔除机构会在气动元件的驱动下快速动作，将夹带杂质的料流分流至废料收集通道，正常物料则沿原有路径下落进入下游工序，剔除动作响应速度快，不会造成正常物料的过多浪费。设计过程中充分考虑了散料加工场景的粉尘环境，所有气动执行元件、检测元件均做了防尘防护处理，管路走线沿框架型材内部布置，避免外露管线被物料磨损或积尘影响使用寿命，旁侧设置的暂存料斗可承接上游来料，在设备短暂维护时起到临时储料的作用，无需整条生产线停机排料。设备整体结构紧凑，无需额外占用过多车间平面空间，重力进料的设计省去了水平输送的动力消耗，运行过程能耗更低，襟翼式的剔除结构相比传统翻板剔除结构动作行程更短，密封性能更好，可有效避免粉料在剔除工位出现撒漏、扬尘的问题，适配食品、饲料、粮食加工等对生产环境洁净度有一定要求的场景，框架的分层设计将检测单元、执行单元、控制单元分层布置，各模块之间互不干扰，后期升级维护时可单独拆卸对应模块，无需拆解整台设备。
