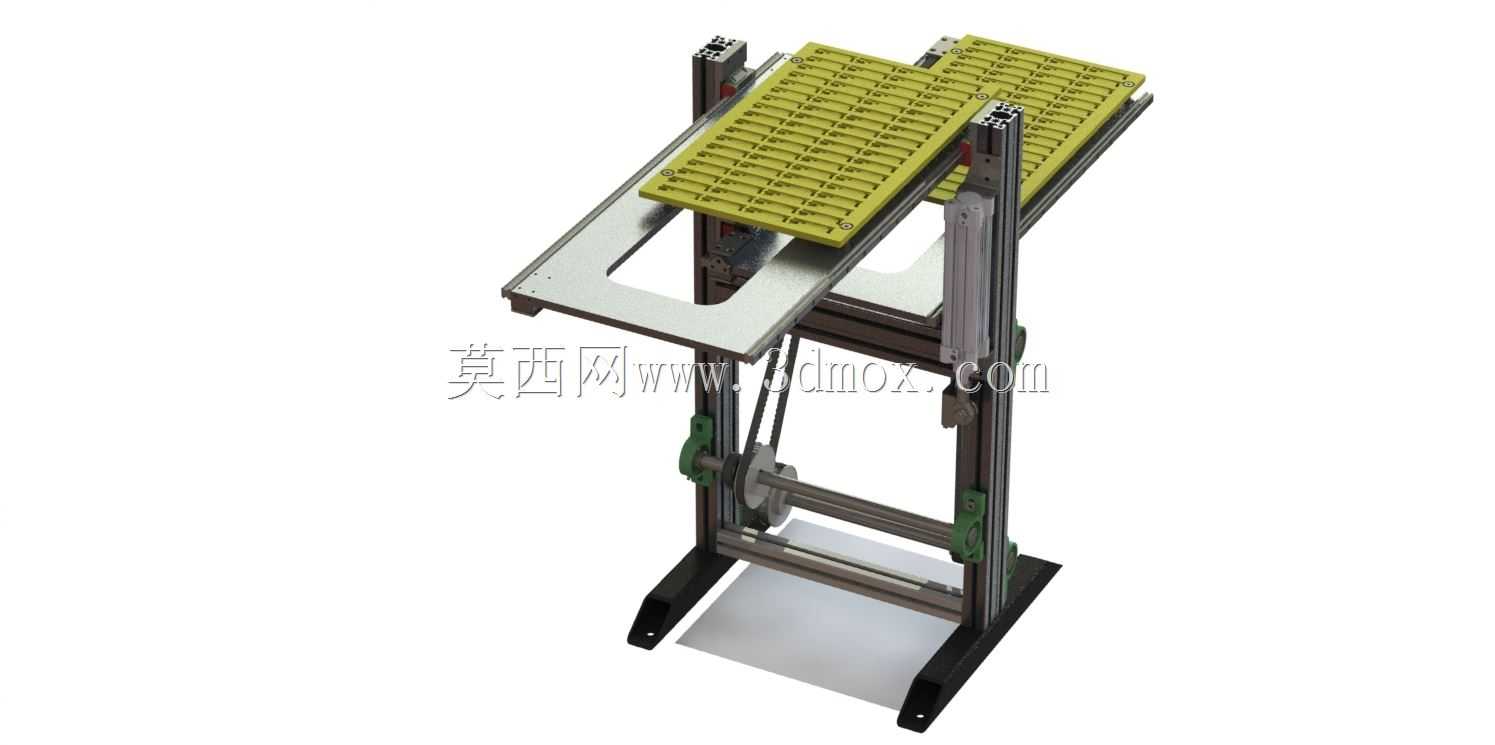

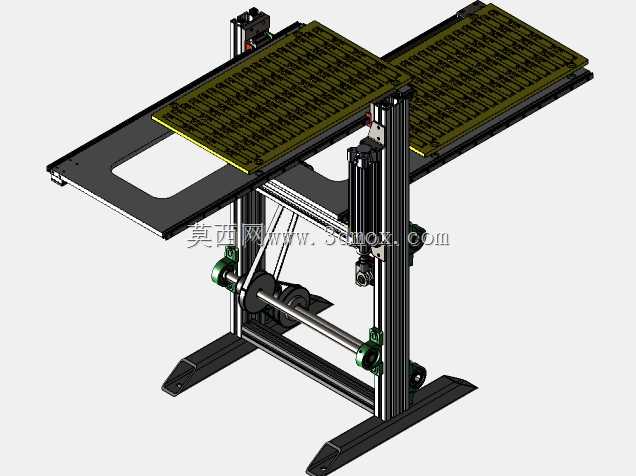

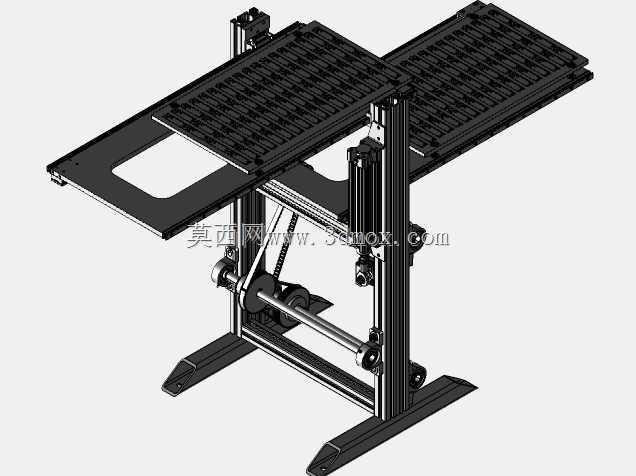

立式托盘自动进料升降输送机构

该立式托盘进料升降机构主要应用于3C电子、小五金零部件、塑胶小件等离散制造产线的自动上料工位，适配产线前端的物料自动供给场景，可对接后续的分拣、组装、检测等工序，替代人工完成堆叠托盘的逐次顶升送料动作，大幅降低产线操作人员的重复上料频次，适配多品种小批量的柔性生产需求，可嵌入各类桌面式小型自动化设备、流水线接驳工位使用。设备核心用途为承载堆叠的产品托盘，按照产线节拍逐次将最上层托盘抬升至取料高度，配合取料机械手或人工取走托盘内的工件，待上层托盘清空后自动抬升下一层托盘，完成整叠托盘的连续供料，待整叠托盘用完后可快速回落至初始位置，方便操作人员补充新的料盘堆垛。从功能特性来看，该机构采用双立柱直线导轨作为升降导向结构，导向精度高，升降过程运行平稳无卡滞，可避免托盘偏移导致的取料定位偏差；承托平台采用镂空式平板设计，既保证了托盘承载的平面度，又能减轻自身运动重量，降低升降驱动的负载；两侧设置的托盘定位挡边可适配对应尺寸的标准塑料托盘，防止升降过程中托盘侧滑掉落。设计思路上，该机构采用模块化拆分设计，仅保留机械结构主体部分，可根据实际使用需求搭配不同行程的标准气缸作为驱动元件，用户可根据自身产线的顶升重量、升降行程需求选配对应规格的气缸，同时可自行加装位置检测传感器、到位缓冲组件等配件，适配不同的产线控制逻辑，无需对主体结构进行二次改造即可快速集成。外形尺寸方面，该机构采用窄型立式布局，底部安装脚座为外翻式设计，可通过膨胀螺栓直接固定在设备台面或地面上，整体占地面积小，横向宽度适配常规400mm以内宽度的标准物料托盘，升降行程可覆盖0-600mm的常规送料高度需求，安装时仅需保证底部安装面水平，预留出前方托盘补料的操作空间即可，无需额外的复杂安装调试工序，可快速部署到各类自动化产线中。
