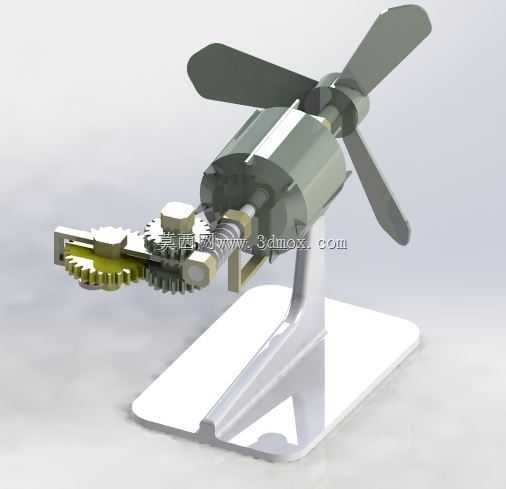

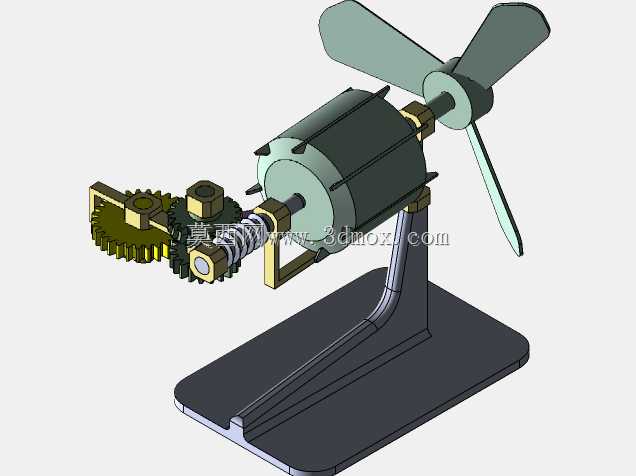

带齿轮传动换向结构的桌面风机摆动装置

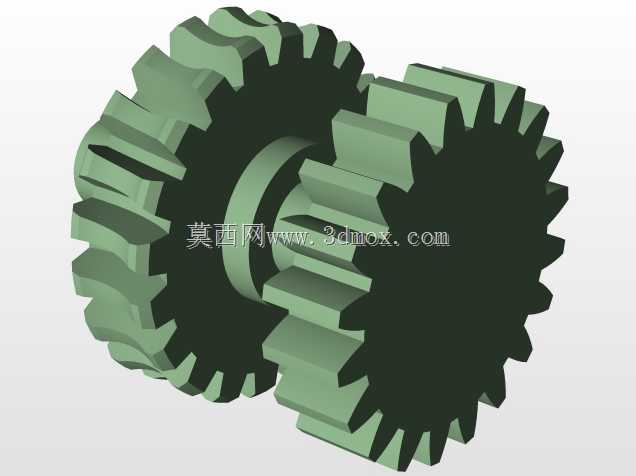

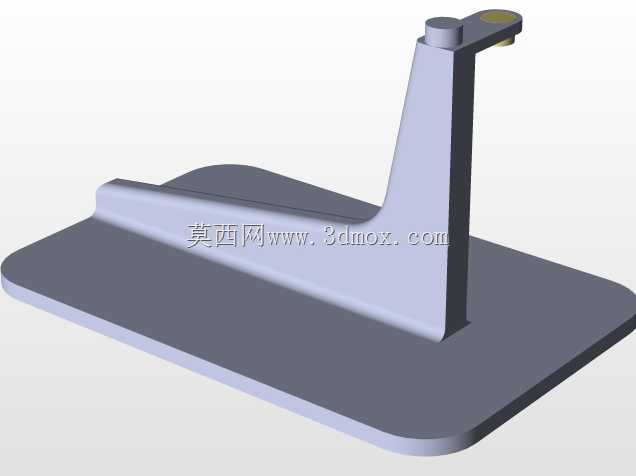

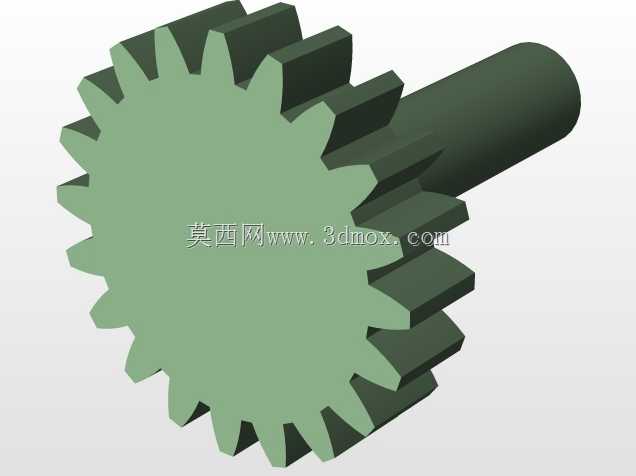

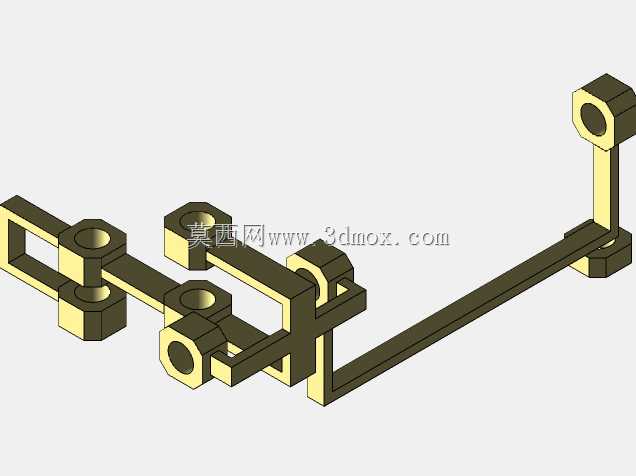

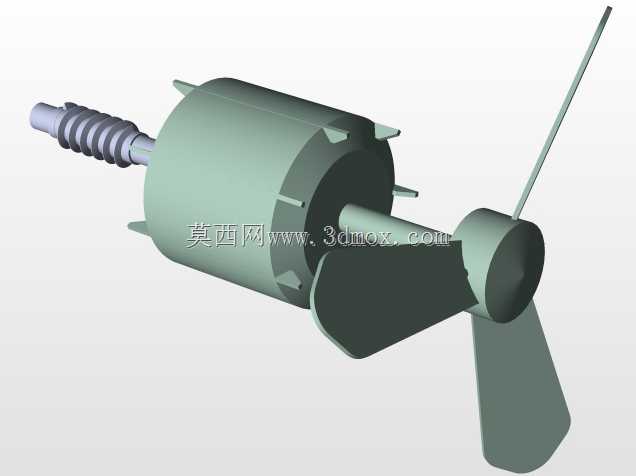

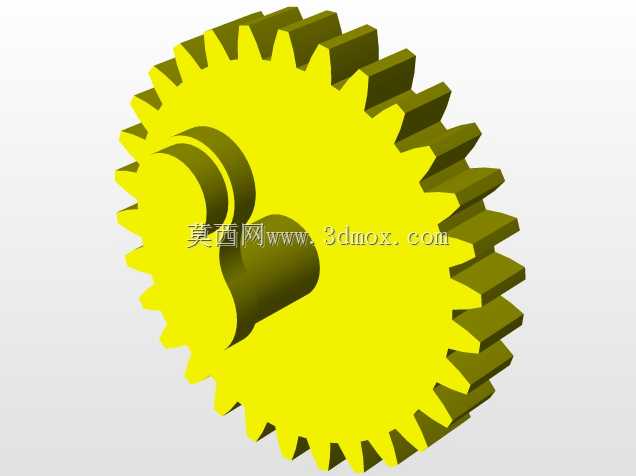

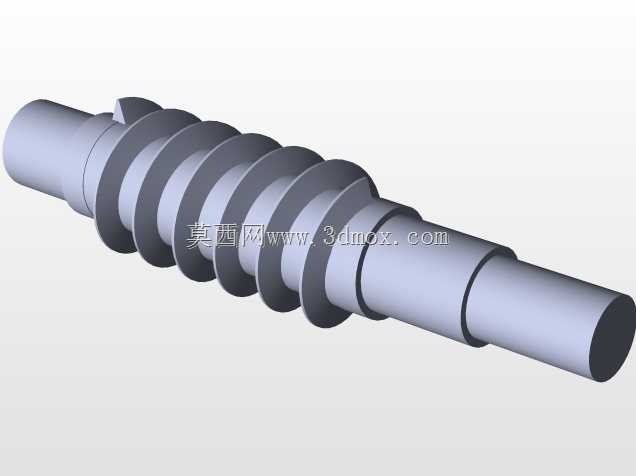

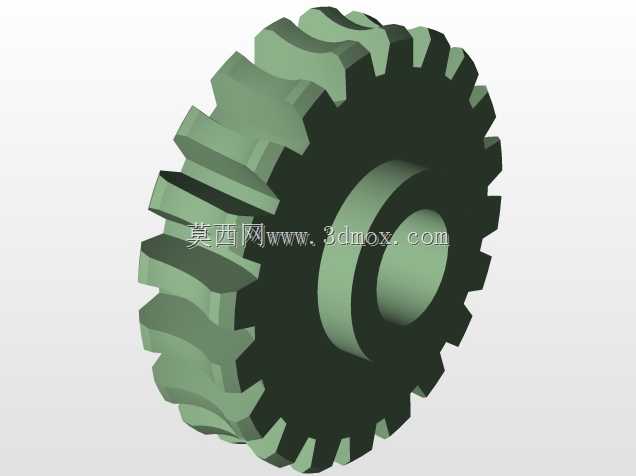

该摆动风机装置主要面向桌面小范围送风、教学演示传动原理两大应用场景，既可以作为小型桌面送风设备为工位、展示台提供定向摆动的气流覆盖，也可作为机械原理教学的具象演示载体，直观展示齿轮组联动实现往复摆动的传动逻辑。设备核心用途是在风机扇叶旋转产生气流的同时，通过内置的齿轮传动结构带动风机主体沿水平方向做周期性往复摆动，以此扩大单台风机的气流覆盖范围，避免固定风向送风带来的局部体感不适问题，相比无摆动功能的小型风机，其送风覆盖角度可提升至120度以上，能够满足2-3人相邻工位的基础送风需求。产品功能特性上，整套装置集成了扇叶驱动、摆动传动、支撑固定三个功能模块，扇叶采用三叶片曲面结构，曲面弧度经过适配优化，在低转速下即可推动足够流量的空气形成柔和气流，避免高速直吹的生硬体感；传动部分采用多组圆柱齿轮配合偏心拨块的结构，将扇叶转轴的旋转动力同步传递到摆动机构，无需额外配置独立的摆动驱动源，依靠单动力输入即可同时实现扇叶旋转与机头摆动两个动作，有效简化了装置的动力结构，降低了整体能耗与故障概率；支撑部分采用流线型立柱搭配方形平底底座的结构，底座为平整的实心结构，放置时具备足够的配重，装置运行过程中不会因齿轮传动的震动出现移位、倾倒问题。设计思路上，整套结构优先考虑传动的可靠性与装配的便捷性，齿轮组采用模数统一的标准圆柱齿轮，啮合间隙控制在合理范围，既保证传动过程顺畅无卡滞，又避免间隙过大带来的传动噪音与回程误差；摆动角度通过偏心拨块的偏心距进行控制，可根据实际使用需求调整偏心距参数，灵活适配不同覆盖范围的送风要求；整体结构无复杂异形零件，所有零部件均可通过常规机加工或3D打印方式制作，装配时无需特殊工装，按照传动顺序依次拼接即可完成组装。外形尺寸与安装边界方面，整套装置整体高度控制在200mm以内，方形底座长宽尺寸均为120mm左右，放置时仅需占用桌面极小的平面空间，底座底部可粘贴防滑胶垫进一步提升放置稳定性；装置的摆动运动范围为机头左右各60度，安装使用时需在机头摆动半径范围内预留不小于30mm的安全间隙，避免摆动过程中与周边放置的物品发生碰撞干涉，装置的动力输入接口设置在机头尾部，可适配常规的小型直流电机进行驱动，接线布局沿支撑立柱内部走线，不会外露影响整体外观整洁度。
